[经验分享] 华为云计算FusionCompute环境部署实验之使用批量部署工具安装

[复制链接]

尚未签到

发表于 2018-7-25 11:26:24 | 显示全部楼层 |阅读模式
  本文由乾颐堂HCIE培训讲师姜帆老师提供
一.环境介绍
  使用实验环境必须提前在 DSC0000.png 中登记预约

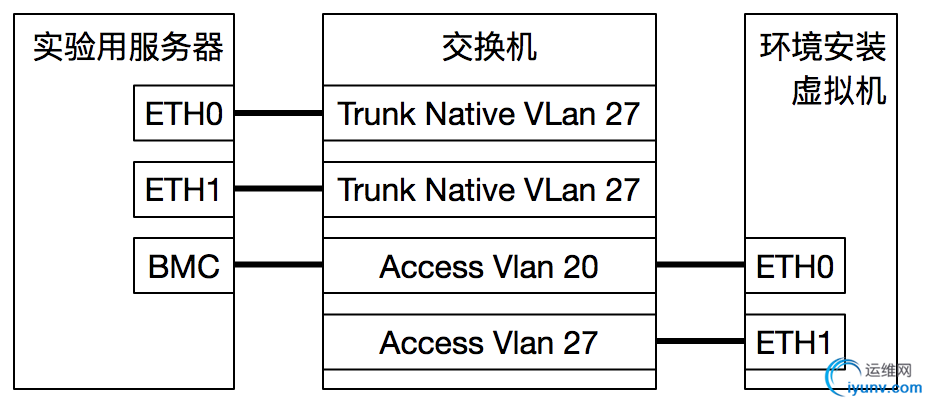

1. 实验拓扑

2. 环境简介

  • 使用环境安装虚拟机通过服务器的BMC接口实现,电源控制 访问Console 光驱挂载
  • 服务器管理IP为10.1.25.121所在VLAN25
  • VRM登录IP地址为10.1.25.120所在VLAN25
  • 软件安装所使用的虚拟机通过VLAN27给服务器提供PXE引导能力
二.环境登录
1. 登录环境安装虚拟机
  打开软件快捷方式文件夹中的 DSC0002.png 登录环境安装虚拟机,登录密码为hcna
2. 通过服务器的BMC接口打开Console插件

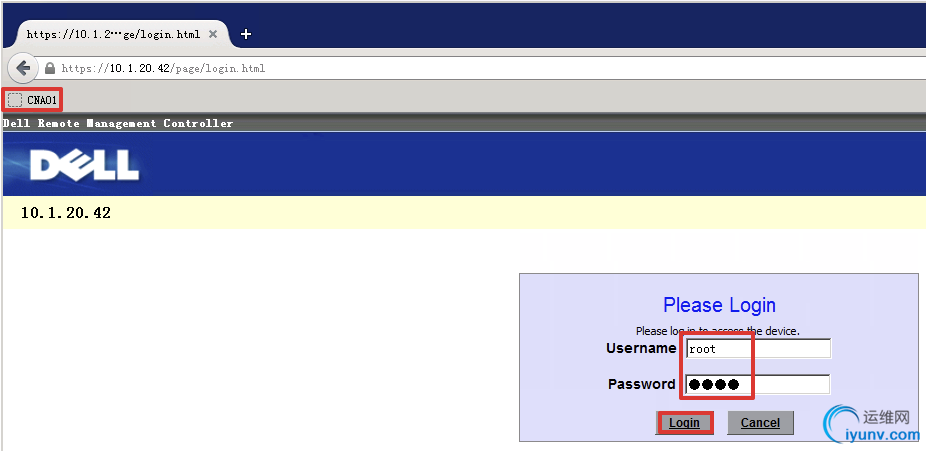

  • 在Firefox浏览器中打开CNA01的BMC页面,用户名密码均为root

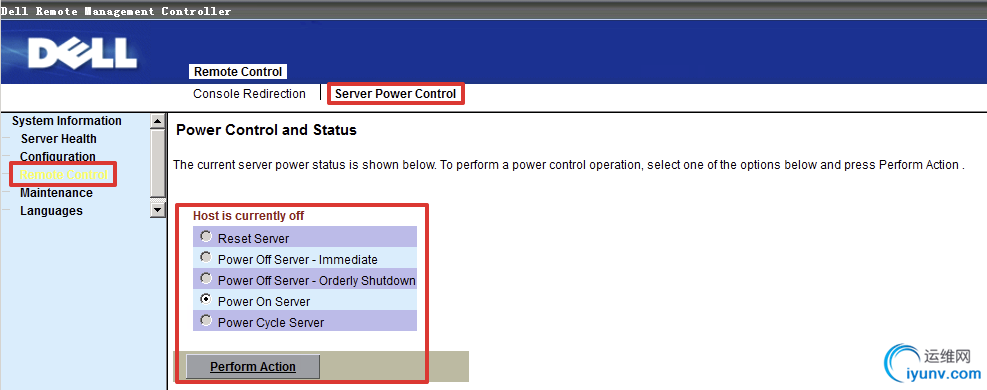

  • 这里是电源控制

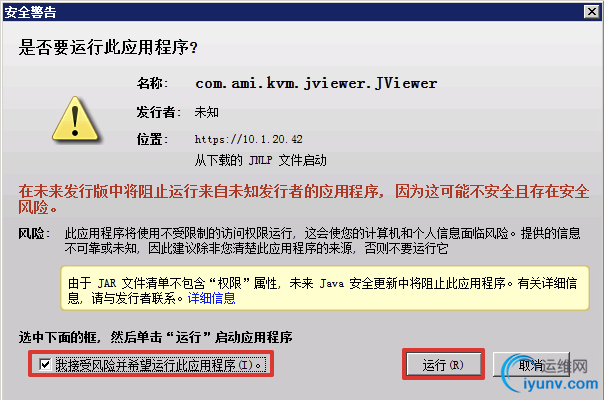

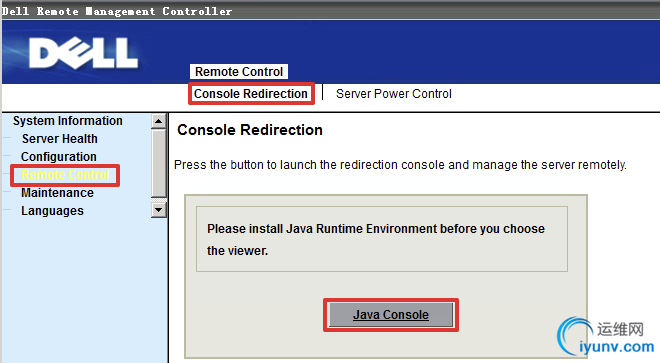

  • 打开Console 如果出现异常情况可以重新打开



三.使用安装工具安装CNA和VRM
  1.打开FusionSphere安装工具

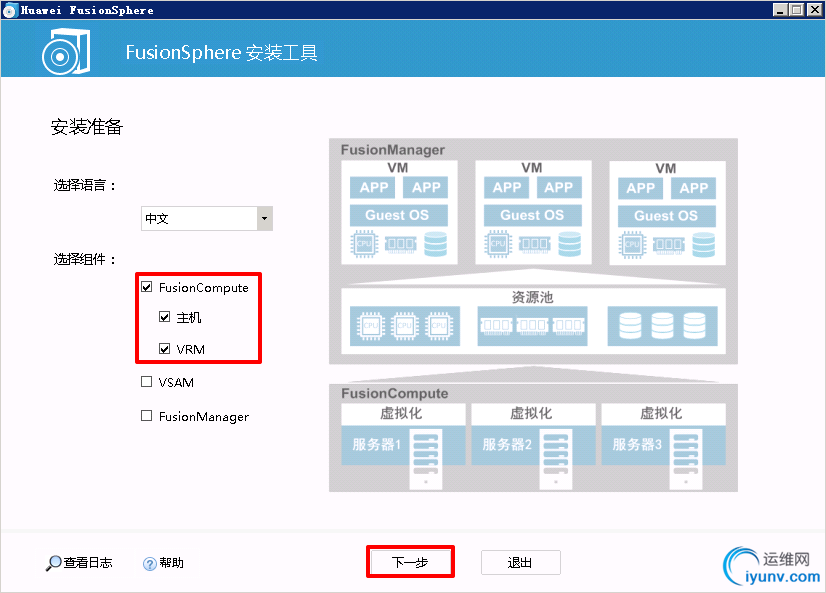

  2.选择安装主机和VRM

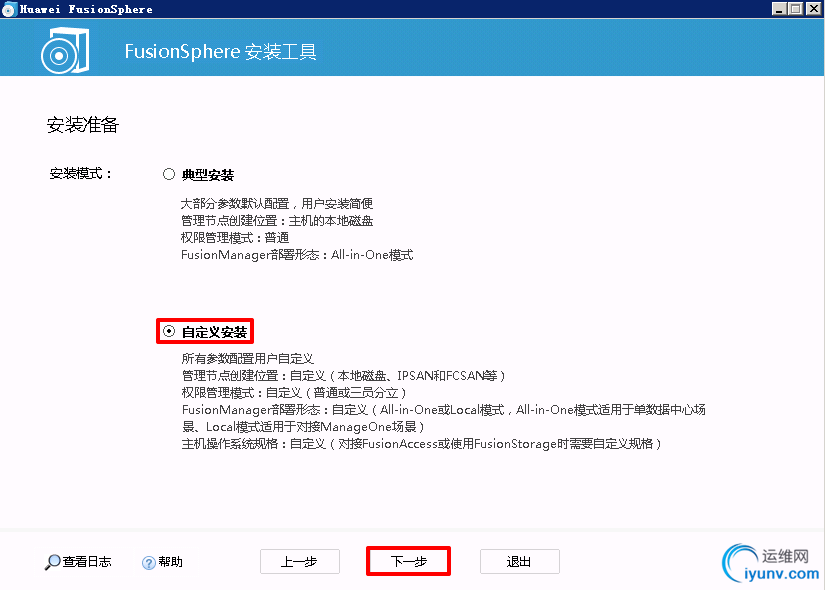

  3.选择自定义安装

  4.选择安装包路径后点击开始检测

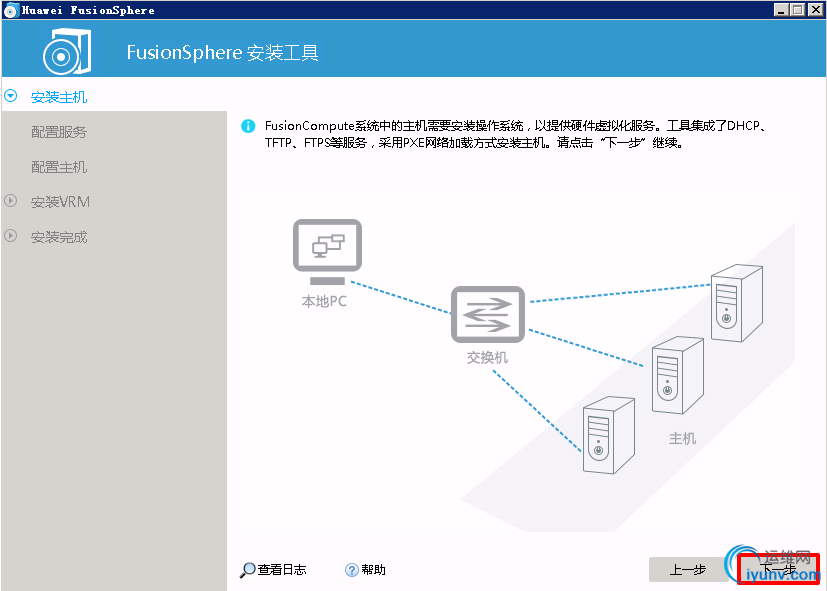

  5.点击下一步开始安装主机

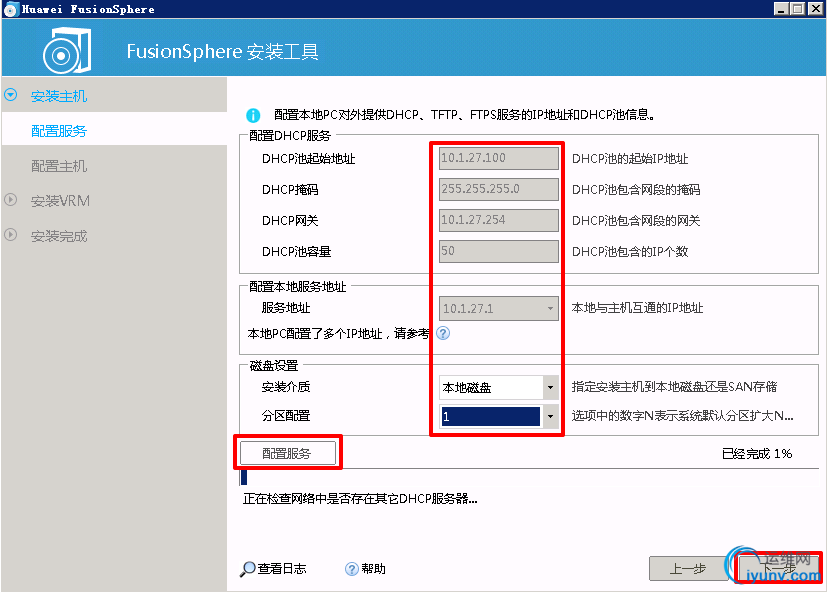

  6.按照图片输入信息后点击配置服务,配置完成后点击下一步

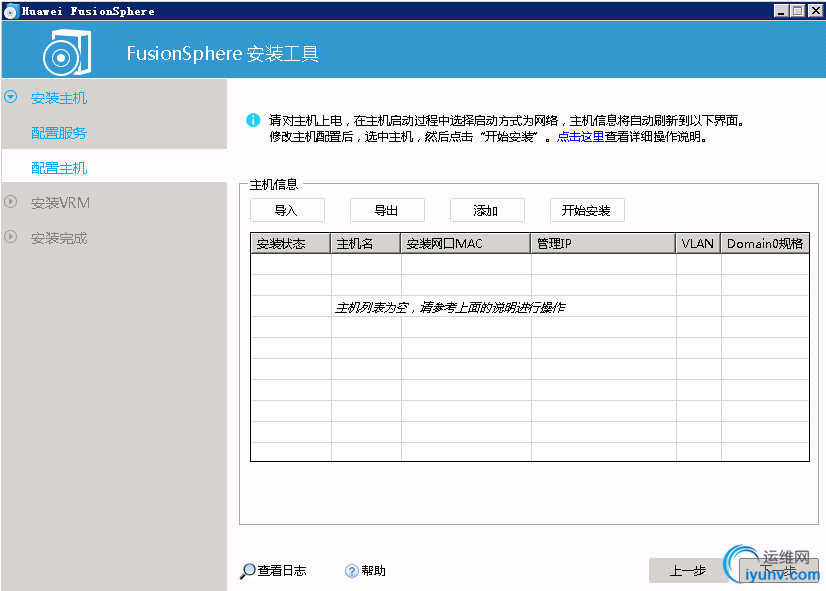

  7.对主机进行开机或重启操作

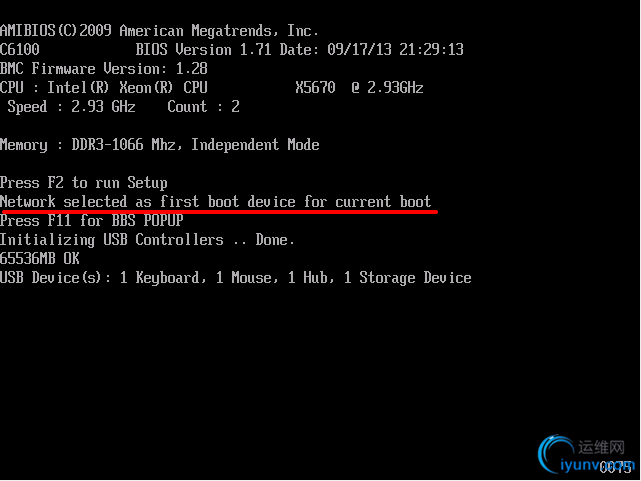

  8.开机时按F12选择从网络引导

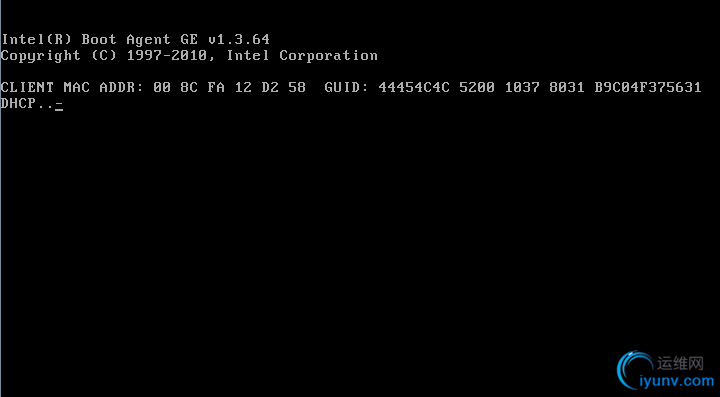

  9.正在查找PXE服务器

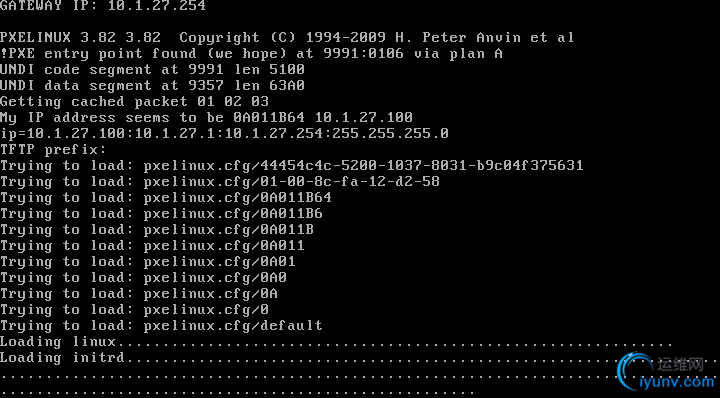

  10.正在从PXE服务器读取引导镜像

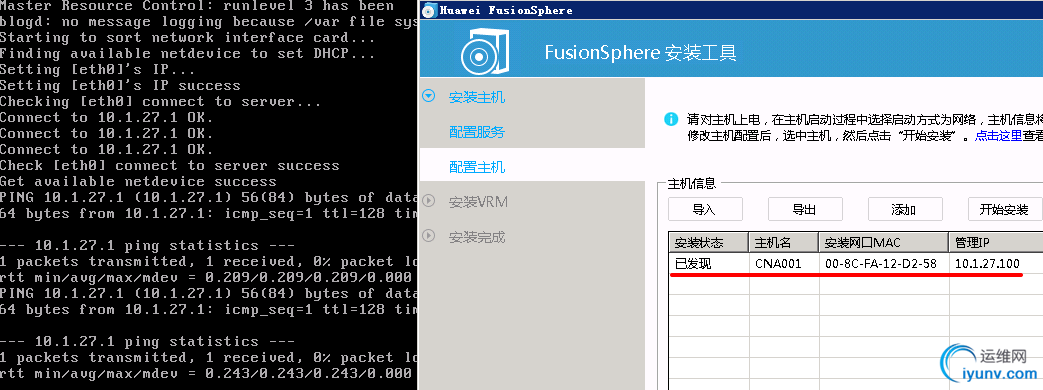

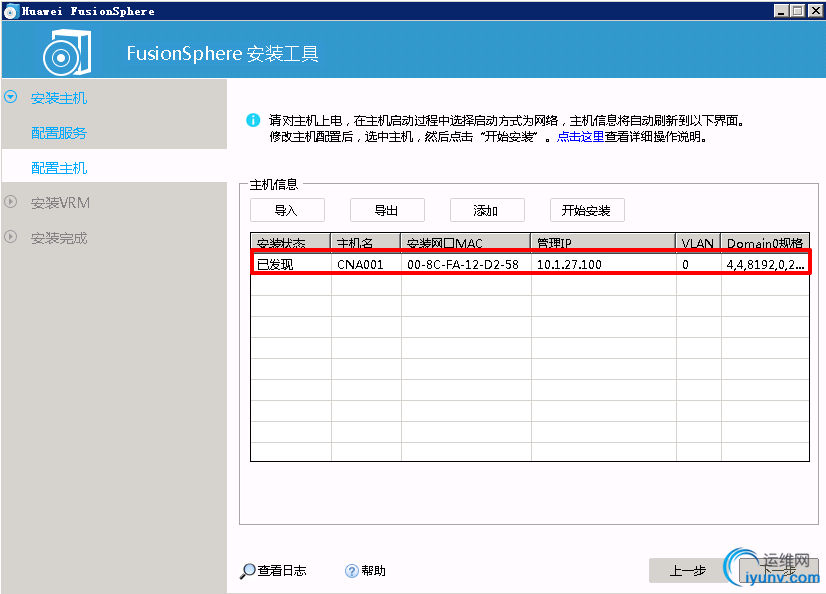

  11.网络引导完成,安装工具发现主机

  12.双击主机列表中的主机打开配置主机窗口

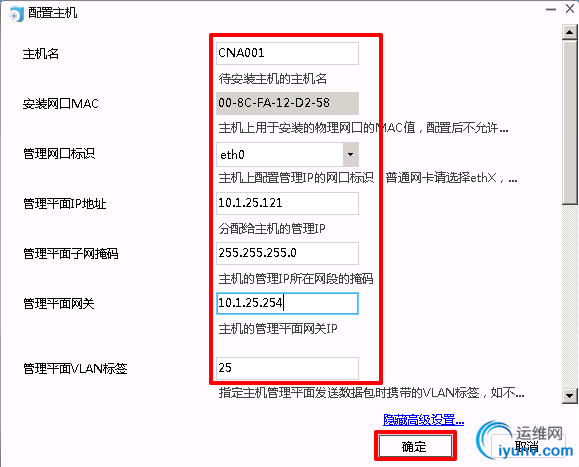

  13.按图配置主机信息

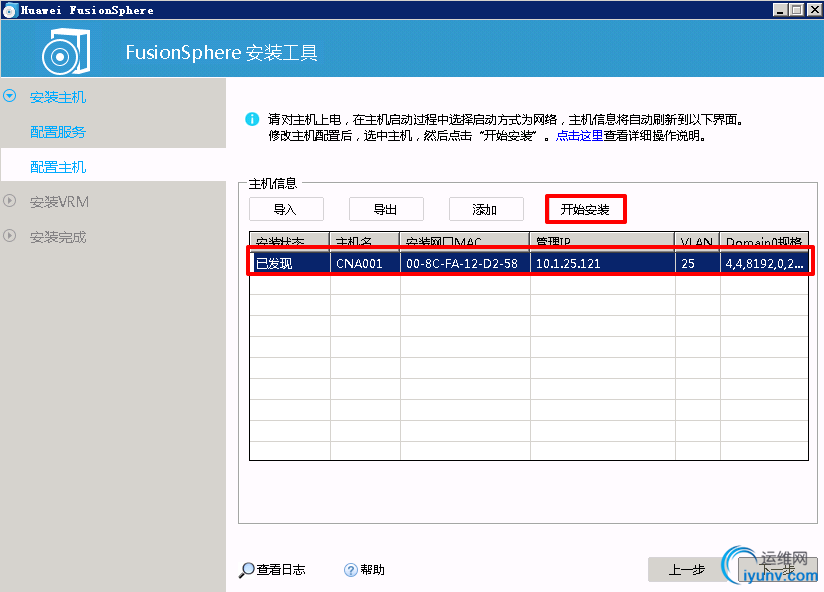

  14.选中主机后点击开始安装

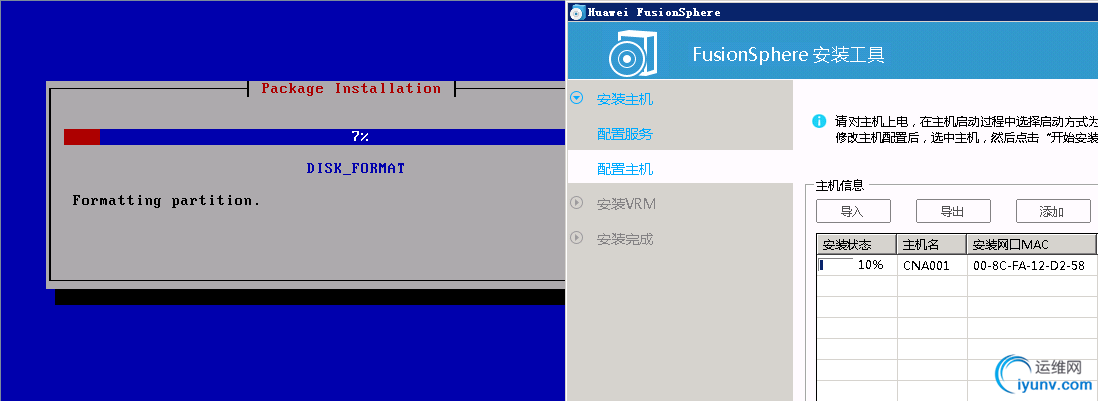

  15.主机开始安装CNA系统,等待安装完成

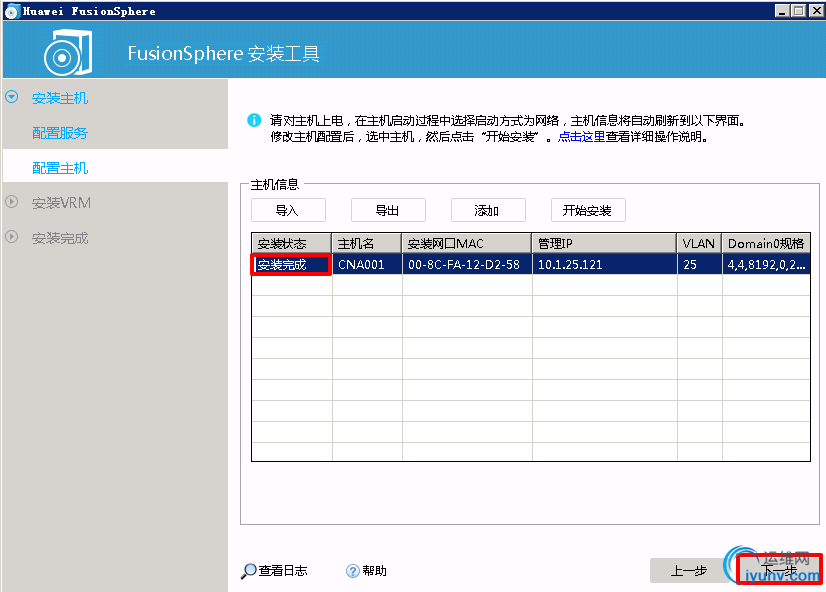

  16.主机安装完成后点击下一步开始安装VRM

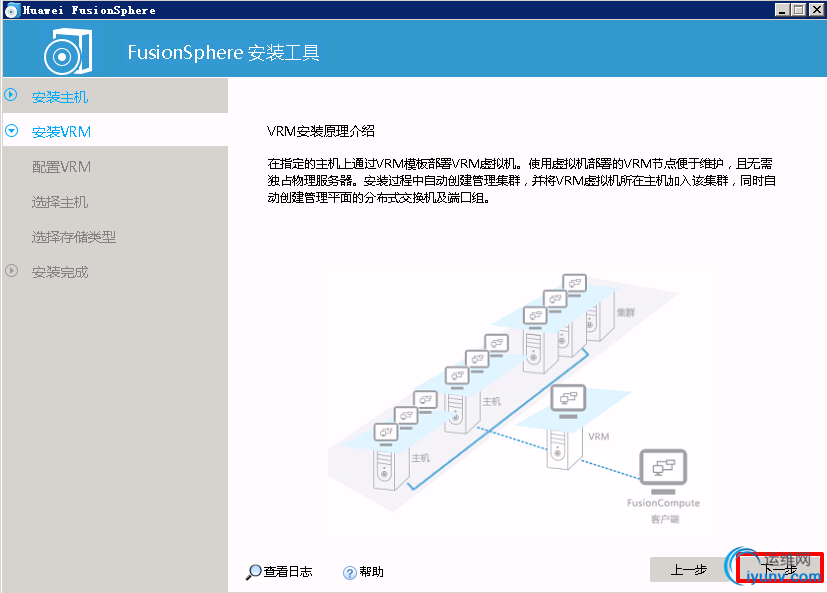

  17.点击下一步进入VRM安装

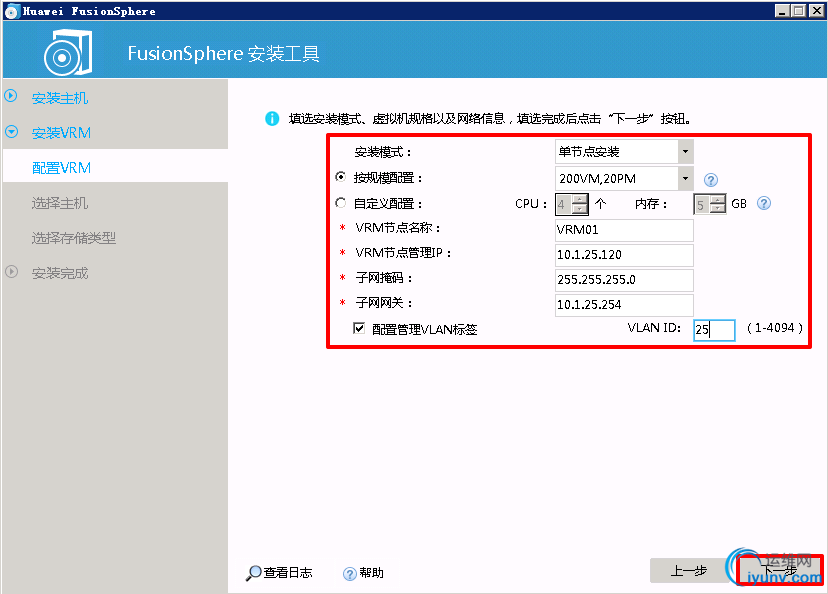

  18.按图配置VRM信息

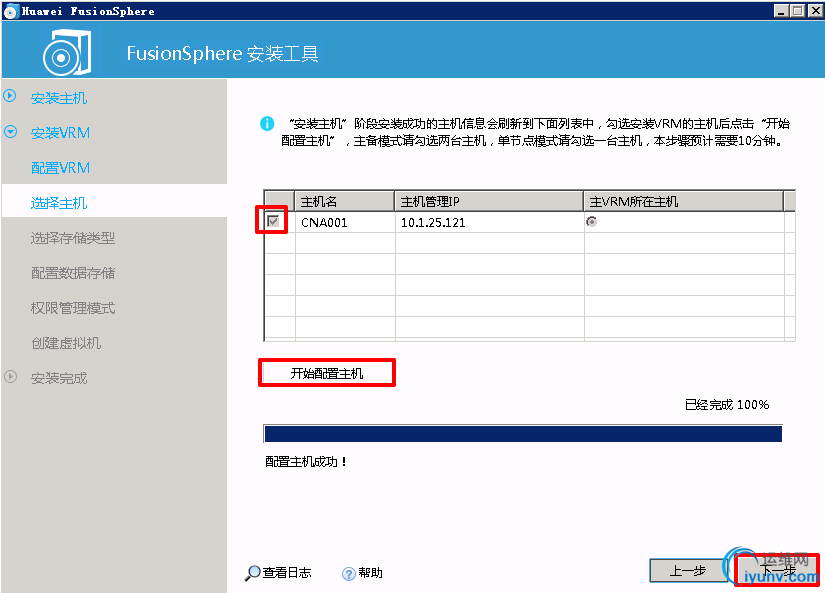

  19.选择主机后点击开始配置主机

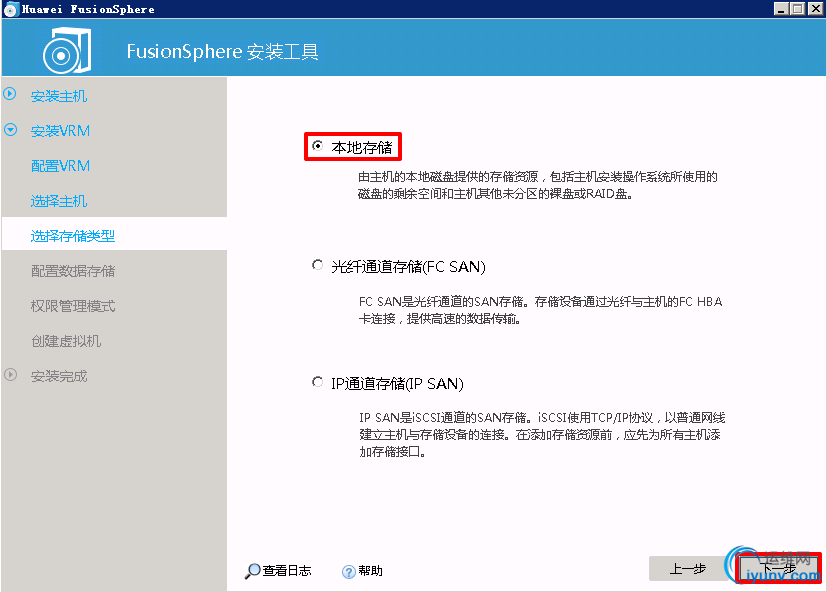

  20.选择本地存储

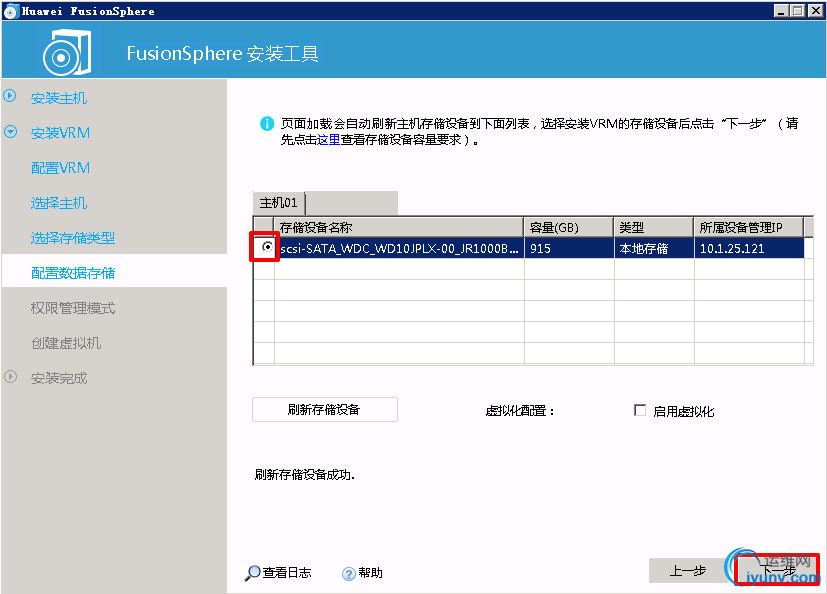

  21.选择磁盘后点击下一步

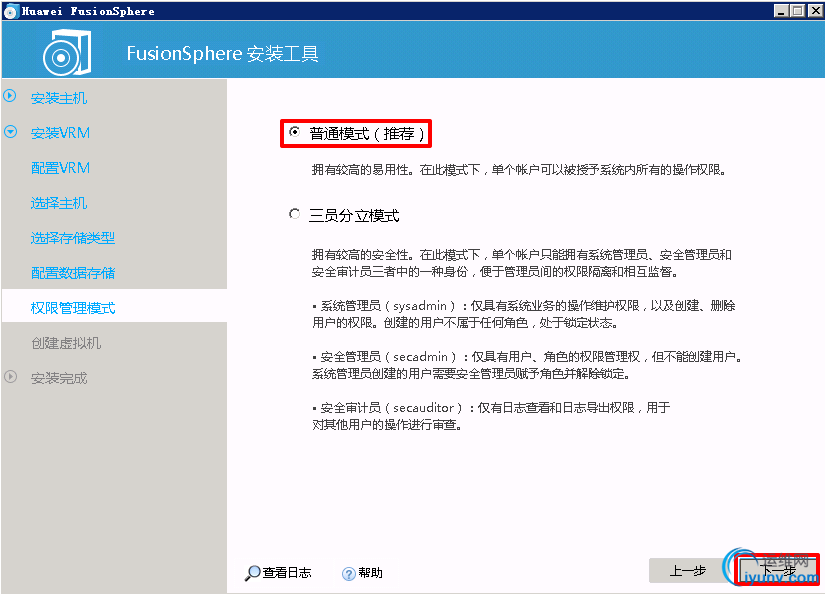

  22.选择普通模式

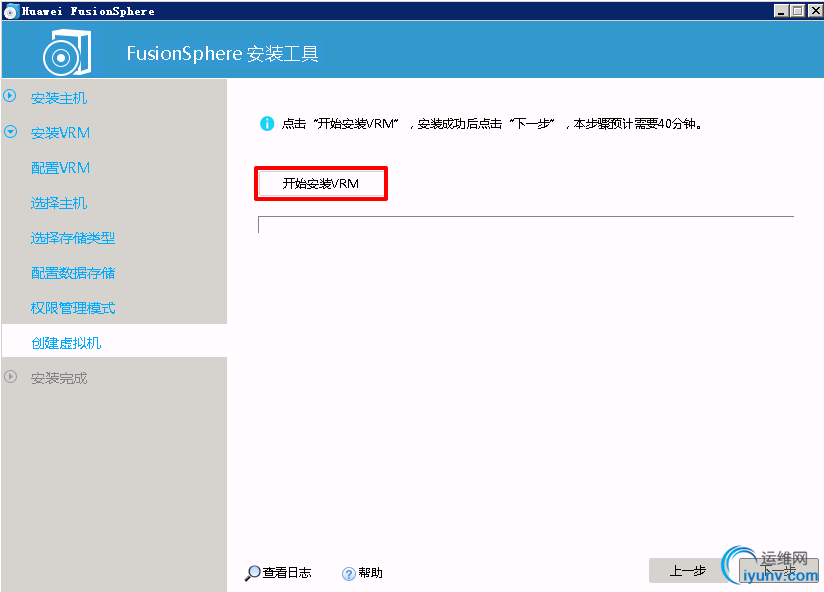

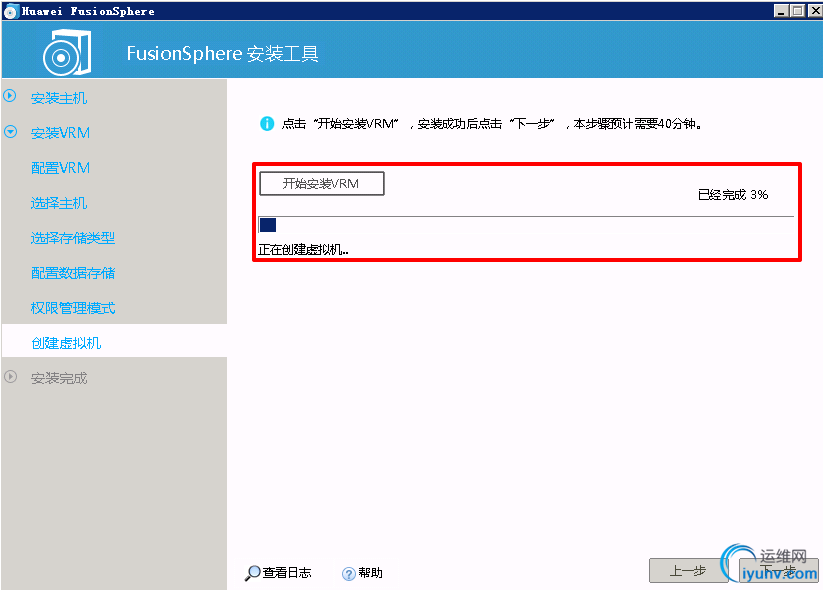

  23.点击开始安装

  24.等待安装完成后点击下一步

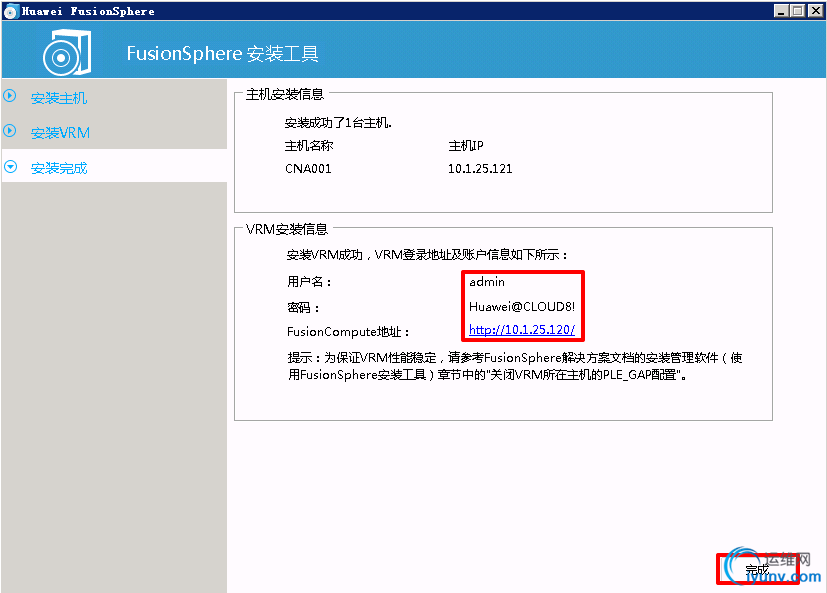

  25.使用安装工具中提供的地址和用户名 密码信息即可登录VRM

  至此.FusionCompute环境部署完成.
