　　广域网二层技术：PPP （PPPOE）、FR （帧中继）、HDLC
　　串行链路：二层可以封装PPP 、FR、HDLC
　　以太网（Ethernet）链路：光口   Faxxx   Exxx  Gixxx  二层封装MAC地址
　　PPPOE：ppp over ethernet   主要借助ppp 的认证方案

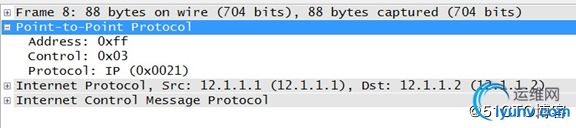

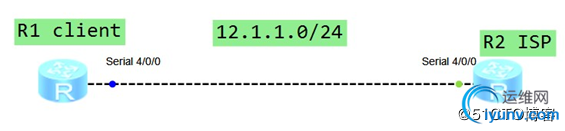

　　①  PPP :二层技术

　　

int  s4/0/0　　ip   address  12.1.1.x  24
　　

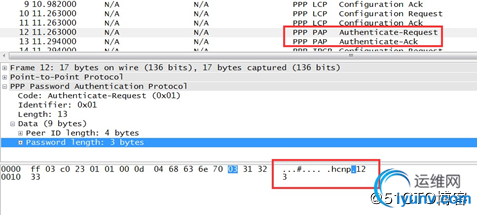

　　认证方式（一）PAP认证：（目前大量在使用，PPPOE （ppp over ethernet ） 两次握手，明文传输
　　R2：认证端 创建用户名和密码 aaa
　　

local-user 12345 password cipher  23456　　
local-user 12345 service-type ppp
　　
int s4/0/0
　　
ppp authentication-mode pap   开启认证
　　

　　R1：客户端
　　

int s4/0/0　　ppp pap local-user 12345 password simple 23456
　　
发送pap用户名和密码
　　

　　认证方式（二）：chap  ，三次握手 ，密文传输
　　CHAP认证： 三次握手   加密传输
　　R2：认证端
　　

aaa　　local-user hcnp password cipher  123
　　local-user hcnp service-type ppp
　　int  s4/0/0
　　ppp authentication-mode chap   开启认证
　　

　　R1: 客户端
　　

interface Serial4/0/0　　
ppp chap user hcnp
　　
ppp chap password simple 123
　　

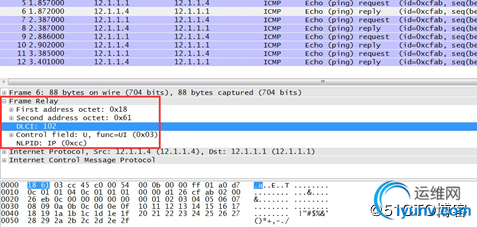

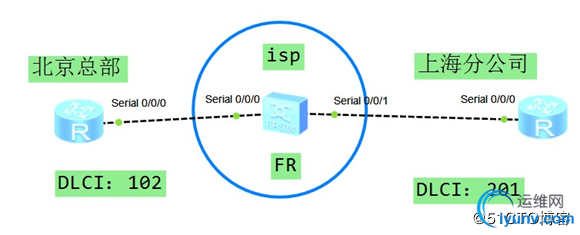

　　②  FR ：fram-relay  帧中继  （早期廉价的***） 二层技术

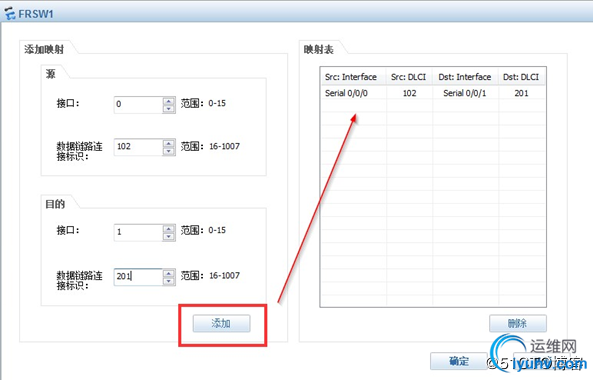

　　帧中继交换机映射 类似以太网交换机的mac地址转发表北京：
　　

interface Serial0/0/0　　
link-protocol fr
　　
ip address 12.1.1.1 255.255.255.0
　　

　　上海：
　　

interface Serial0/0/0　　
ilnk-protocol fr
　　
ip address 12.1.1.4 255.255.255.0
　　

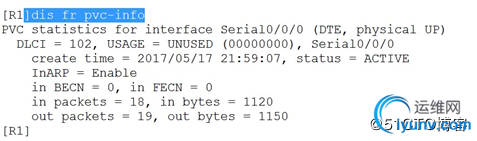

　　手动建立PVC（可选）：
　　

int s0/0/0　　fr map ip 12.1.1.4 102 broadcast
　　

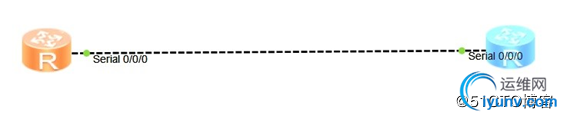

　　③  HDLC ：思科路由器串行接口默认封装HDLC （思科研发）
　　华为路由器串行接口默认封装PPP

　　注意：如果思科和华为设备用串行口对接必须将封装方式改为一致。
