华为vlan聚合（超级vlan）配置实例

天高云淡

　　Vlan聚合（ Vlan aggregation）：通常说的super（超级） vlan。是指在一个主vlan下包括多个处于同一个IP网段的从vlan，但只需为主VLANif配置IP地址，各从vlan使用主vlan的VLANif地址作为网关实现三层互通（ARP proxy）。目的是解决IP地址浪费，提高编址的灵活性。
　　配置聚合vlan之后，普通vlan方式的网络地址、广播地址、网关地址都可以拿来做主机地址用。
　　Super-vlan：只能在三层交换机创建，不能添加物理交换机端口，只能添加sub-vlan。
　　Sub-vlan：可以在二层和三层交换机创建，成员为连接用户的交换机端口，不能配置VLANif。

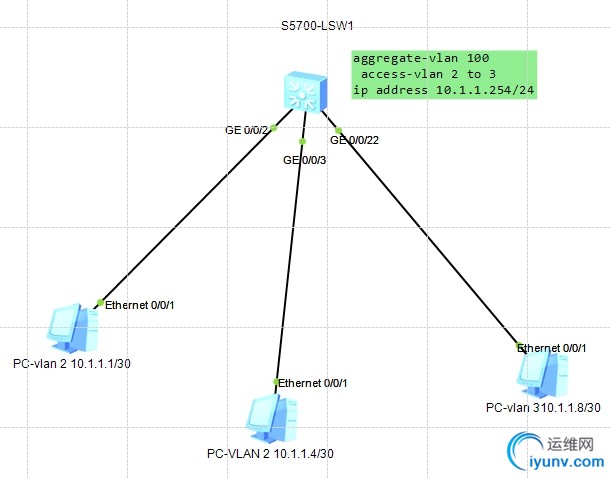

　　下面请看组网示例，按照常规vlan划分PC2的IP地址是网络地址不能用作主机地址。

　　具体配置：
　　在配置时，需先创建配置sub-vlan 再配置super-vlan。
　　[Huawei]vlan batch 2 3 100
　　#此处把vlan100 用作超级vlan，vlan2 vlan 3用作sub-vlan
　　[Huawei-GigabitEthernet0/0/2]port link-type access
　　[Huawei-GigabitEthernet0/0/2]port default vlan 2
　　[Huawei-GigabitEthernet0/0/3]port link-type a
　　[Huawei-GigabitEthernet0/0/3]port default vlan 2
　　[Huawei-GigabitEthernet0/0/22]port link-type access
　　[Huawei-GigabitEthernet0/0/22]port default vlan 3
　　#配置端口为连接主机模式
　　[Huawei-vlan100]aggregate-vlan
　　#配置vlan 100 为聚合vlan
　　[Huawei-vlan100]access-vlan 2 to 3
　　#把vlan2 vlan3 加入聚合vlan中
　　[Huawei-Vlanif100]arp-proxy inter-sub-vlan-proxy enable
　　#打开vlan内的arp代理功能，否则vlan之间无法三层通信
　　[Huawei-Vlanif100]ip address 10.1.1.254 24
　　配置完成后
　　测试用PC 1 ping PC2
　　PC>ping 10.1.1.4
　　Ping 10.1.1.4: 32 data bytes, Press Ctrl_C to break
　　Request timeout!
　　From 10.1.1.4: bytes=32 seq=2 ttl=127 time<1 ms
　　From 10.1.1.4: bytes=32 seq=3 ttl=127 time<1 ms
　　From 10.1.1.4: bytes=32 seq=4 ttl=127 time=1 ms
　　From 10.1.1.4: bytes=32 seq=5 ttl=127 time<1 ms
　　--- 10.1.1.4 ping statistics ---
　　5 packet(s) transmitted
　　4 packet(s) received
　　20.00% packet loss
　　round-trip min/avg/max = 0/4/16 ms
　　下面是配置文件供参考
　　<Huawei>dis cu
　　#
　　sysname Huawei
　　#
　　vlan batch 2 to 3 100
　　#
　　cluster enable
　　ntdp enable
　　ndp enable
　　#
　　drop illegal-mac alarm
　　#
　　diffserv domain default
　　#
　　drop-profile default
　　#
　　vlan 100
　　aggregate-vlan
　　access-vlan 2 to 3
　　#
　　aaa
　　authentication-scheme default
　　authorization-scheme default
　　accounting-scheme default
　　domain default
　　domain default_admin
　　local-user admin password simple admin
　　local-user admin service-type http
　　#
　　interface Vlanif1
　　#
　　interface Vlanif100
　　ip address 10.1.1.254 255.255.255.0
　　arp-proxy inter-sub-vlan-proxy enable
　　#
　　interface MEth0/0/1
　　#
　　interface GigabitEthernet0/0/1
　　#
　　interface GigabitEthernet0/0/2
　　port link-type access
　　port default vlan 2
　　#
　　interface GigabitEthernet0/0/3
　　port link-type access
　　port default vlan 2
　　#
　　interface GigabitEthernet0/0/4
　　#
　　interface GigabitEthernet0/0/21
　　#
　　interface GigabitEthernet0/0/22
　　port link-type access
　　port default vlan 3
　　#
　　interface GigabitEthernet0/0/23
　　#
　　interface GigabitEthernet0/0/24
　　#
　　interface NULL0
　　#
　　user-interface con 0
　　user-interface vty 0 4
　　#
　　port-group a
　　#
　　return
　　<Huawei>
