控制列表加nat转换（华为）

xlfm22

控制列表加NAT转换（华为）

　　实验环境：真机
　　实验器材：三台路由器，一台windows虚拟机（桥接）
　　

　　
　　R1配置：
　　[r1]inter e0
　　[r1-Ethernet0]ip address 192.168.1.254 24
　　[r1-Ethernet0]loopback
　　Ethernet0 running on loopback mode
　　[r1-Ethernet0]in
　　%22:02:31: Interface Ethernet0 is UP
　　%22:02:31: tLine protocol ip on the interface Ethernet0 is UP
　　Incomplete command
　　
　　[r1-Ethernet0]inter s0
　　[r1-Serial0]ip address 192.168.4.1 24
　　R2配置：
　　[r2]inter e0
　　[r2-Ethernet0]ip address 192.168.3.254 24
　　[r2-Ethernet0]
　　%22:03:14: Line protocol ip on the interface Ethernet0 is UP
　　[r2-Ethernet0]inter s0
　　[r2-Serial0]ip address 192.168.4.2 24
　　[r2-Serial0]
　　%22:03:34: Line protocol ip on the interface Serial0 is UP
　　[r2-Serial0]shut
　　% Interface Serial0 is shut down
　　[r2-Serial0]
　　%22:03:39: Interface Serial0 is DOWN
　　%22:03:39: Line protocol ip on the interface Serial0 is DOWN
　　[r2-Serial0]undo shut
　　[r2-Serial0]inter s1
　　[r2-Serial1]ip address 192.168.5.2 24
　　[r2-Serial1]
　　%22:04:16: Line protocol ip on the interface Serial1 is UP
　　[r2-Serial1]shut
　　% Interface Serial1 is shut down
　　[r2-Serial1]
　　%22:04:23: Interface Serial1 is DOWN
　　[r2-Serial1]undo shut
　　R3配置：
　　[r3]inter e0
　　[r3-Ethernet0]ip address 192.168.2.254 24
　　[r3-Ethernet0]loopback
　　Ethernet0 running on loopback mode
　　[r3-Ethernet0]
　　%01:08:52: Interface Ethernet0 is UP
　　%01:08:52: Line protocol ip on the interface Ethernet0 is UP
　　[r3-Ethernet0]inter s0
　　[r3-Serial0]ip address 192.168.5.1 24
　　[r3-Serial0]
　　%01:09:16: Line protocol ip on the interface Serial0 is UP
　　[r3-Serial0]shut
　　% Interface Serial0 is down
　　[r3-Serial0]
　　%01:09:19: Interface Serial0 is DOWN
　　[r3-Serial0]undo shut
　　R2上做静态路由：
　　[r2]ip route 192.168.1.0 24 192.168.4.1
　　[r2]ip route 192.168.2.0 24 192.168.5.1
　　[r2]ping 192.168.1.254
　　PING 192.168.1.254: 56  data bytes, press CTRL_C to break
　　Reply from 192.168.1.254: bytes=56 Sequence=0 ttl=255 time = 25 ms
　　Reply from 192.168.1.254: bytes=56 Sequence=1 ttl=255 time = 25 ms
　　Reply from 192.168.1.254: bytes=56 Sequence=2 ttl=255 time = 25 ms
　　Reply from 192.168.1.254: bytes=56 Sequence=3 ttl=255 time = 25 ms
　　Reply from 192.168.1.254: bytes=56 Sequence=4 ttl=255 time = 25 ms
　　
　　--- 192.168.1.254 ping statistics ---
　　5 packets transmitted
　　5 packets received
　　0.00% packet loss
　　round-trip min/avg/max = 25/25/25 ms
　　
　　[r2]ping 192.168.2.254
　　PING 192.168.2.254: 56  data bytes, press CTRL_C to break
　　Reply from 192.168.2.254: bytes=56 Sequence=0 ttl=255 time = 26 ms
　　Reply from 192.168.2.254: bytes=56 Sequence=1 ttl=255 time = 26 ms
　　Reply from 192.168.2.254: bytes=56 Sequence=2 ttl=255 time = 26 ms
　　Reply from 192.168.2.254: bytes=56 Sequence=3 ttl=255 time = 26 ms
　　Reply from 192.168.2.254: bytes=56 Sequence=4 ttl=255 time = 26 ms
　　
　　--- 192.168.2.254 ping statistics ---
　　5 packets transmitted
　　5 packets received
　　0.00% packet loss
　　round-trip min/avg/max = 26/26/26 ms
　　r2上做访问列表：
　　[r2]acl 2000
　　[r2-acl-2000]rule permit source 192.168.3.0 0.0.0.255
　　Rule has been added to normal packet-filtering rules
　　[r2-acl-2000]acl 2001
　　[r2-acl-2001]rule permit source 192.168.3.0 0.0.0.255
　　Rule has been added to normal packet-filtering rules
　　[r2-acl-2001]inter s0
　　[r2-Serial0]nat outbound 2000 interface
　　[r2-Serial0]inter s1
　　[r2-Serial1]nat outbound 2001 interface
　　

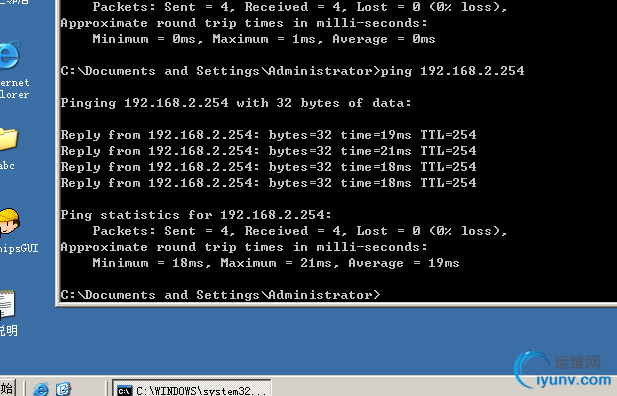

　　本地虚拟机测试：

　　
　　[r2]dis ip rout
　　Routing Tables:
　　Destination/Mask  Proto   Pref     Metric     Nexthop    Interface
　　127.0.0.0/8   Direct    0         0        127.0.0.1 LoopBack0
　　127.0.0.1/32  Direct    0         0        127.0.0.1 LoopBack0
　　192.168.1.0/24  Static   60         0      192.168.4.1 Serial0
　　192.168.2.0/24  Static   60         0      192.168.5.1 Serial1
　　192.168.3.0/24  Direct    0         0    192.168.3.254 Ethernet0
　　192.168.3.254/32  Direct    0         0        127.0.0.1 LoopBack0
　　192.168.4.0/24  Direct    0         0      192.168.4.1 Serial0
　　192.168.4.1/32  Direct    0         0      192.168.4.1 Serial0
　　192.168.4.2/32  Direct    0         0        127.0.0.1 LoopBack0
　　192.168.5.0/24  Direct    0         0      192.168.5.1 Serial1
　　192.168.5.1/32  Direct    0         0      192.168.5.1 Serial1
　　192.168.5.2/32  Direct    0         0        127.0.0.1 LoopBack0
　　[r2]ping 192.168.2.254
　　PING 192.168.2.254: 56  data bytes, press CTRL_C to break
　　Reply from 192.168.2.254: bytes=56 Sequence=0 ttl=255 time = 25 ms
　　Reply from 192.168.2.254: bytes=56 Sequence=1 ttl=255 time = 25 ms
　　Reply from 192.168.2.254: bytes=56 Sequence=2 ttl=255 time = 25 ms
　　Reply from 192.168.2.254: bytes=56 Sequence=3 ttl=255 time = 25 ms
　　Reply from 192.168.2.254: bytes=56 Sequence=4 ttl=255 time = 25 ms
　　
　　--- 192.168.2.254 ping statistics ---
　　5 packets transmitted
　　5 packets received
　　0.00% packet loss
　　round-trip min/avg/max = 25/25/25 ms
　　
　　[r2]ping 192.168.1.254
　　PING 192.168.1.254: 56  data bytes, press CTRL_C to break
　　Reply from 192.168.1.254: bytes=56 Sequence=0 ttl=255 time = 25 ms
　　Reply from 192.168.1.254: bytes=56 Sequence=1 ttl=255 time = 25 ms
　　Reply from 192.168.1.254: bytes=56 Sequence=2 ttl=255 time = 25 ms
　　Reply from 192.168.1.254: bytes=56 Sequence=3 ttl=255 time = 25 ms
　　Reply from 192.168.1.254: bytes=56 Sequence=4 ttl=255 time = 25 ms
　　
　　--- 192.168.1.254 ping statistics ---
　　5 packets transmitted
　　5 packets received
　　0.00% packet loss
　　round-trip min/avg/max = 25/25/25 ms
　　
　　
　　[r1]dis ip rout
　　Routing Tables:
　　Destination/Mask  Proto   Pref     Metric     Nexthop    Interface
　　127.0.0.0/8   Direct    0         0        127.0.0.1 LoopBack0
　　127.0.0.1/32  Direct    0         0        127.0.0.1 LoopBack0
　　192.168.1.0/24  Direct    0         0    192.168.1.254 Ethernet0
　　192.168.1.254/32  Direct    0         0        127.0.0.1 LoopBack0
　　192.168.4.0/24  Direct    0         0      192.168.4.2 Serial0
　　192.168.4.1/32  Direct    0         0        127.0.0.1 LoopBack0
　　192.168.4.2/32  Direct    0         0      192.168.4.2 Serial0
　　[r1]ping 192.168.3.254
　　PING 192.168.3.254: 56  data bytes, press CTRL_C to break
　　Request time out
　　Request time out
　　Request time out
　　Request time out
　　Request time out
　　
　　--- 192.168.3.254 ping statistics ---
　　5 packets transmitted
　　0 packets received
　　100.00% packet loss
　　
　　[r3]dis ip rout
　　Routing Tables:
　　Destination/Mask  Proto   Pref     Metric     Nexthop    Interface
　　127.0.0.0/8   Direct    0         0        127.0.0.1 LoopBack0
　　127.0.0.1/32  Direct    0         0        127.0.0.1 LoopBack0
　　192.168.2.0/24  Direct    0         0    192.168.2.254 Ethernet0
　　192.168.2.254/32  Direct    0         0        127.0.0.1 LoopBack0
　　192.168.5.0/24  Direct    0         0      192.168.5.2 Serial0
　　192.168.5.1/32  Direct    0         0        127.0.0.1 LoopBack0
　　192.168.5.2/32  Direct    0         0      192.168.5.2 Serial0
　　[r3]ping 192.168.3.254
　　PING 192.168.3.254: 56  data bytes, press CTRL_C to break
　　Request time out
　　Request time out
　　Request time out
　　Request time out
