华为USG地址池方式的NAPT和NAT Server配置案例

jxwjq

　　网络拓扑如下：

　　需求描述：
　　1.公司使用华为USG防火墙连接互联网，Trust区域192.168.1.0/24网段用户可正常上网，该区域其他网段禁止上网。USG出口IP：1.1.1.1/24  可用地址范围：1.1.1.1--1.1.1.10，需要使用NAPT功能进行地址复用，地址池：1.1.1.5--1.1.1.10。
　　2.FTP和Web服务器供外部网络用户访问，FTP服务器在VLAN 10，Web服务器在VLAN 20。其中FTP Server的IP地址为10.1.1.10，端口号为缺省值21，Web Server的IP地址为10.1.2.10，端口为80。两者对外公布的地址分别为1.1.1.2和1.1.1.3，对外使用的端口号均为缺省值，即21和80。
　　配置步骤：
　　1.交换机配置
　　[SW]vlan batch 10 20
　　[SW]interface Ethernet0/0/1
　　[SW]port link-type access
　　[SW]port default vlan 10
　　[SW]interface Ethernet0/0/2
　　[SW]port link-type access
　　[SW]port default vlan 20
　　[SW]interface GigabitEthernet0/0/1
　　[SW]port link-type trunk
　　[SW]port trunk allow-pass vlan 10 20
　　2.USG设备配置个接口的IP地址，并将其加入相应区域。
　　【USG】interface GigabitEthernet0/0/0.1
　　【USG】vlan-type dot1q 10
　　【USG】ip address 10.1.1.1 255.255.255.0
　　【USG】interface GigabitEthernet0/0/0.2
　　【USG】vlan-type dot1q 20
　　【USG】ip address 10.1.2.1 255.255.255.0
　　【USG】interface GigabitEthernet0/0/1
　　【USG】ip address 192.168.1.1 255.255.255.0
　　【USG】interface GigabitEthernet0/0/2
　　【USG】ip address 1.1.1.1 255.255.255.0
　　【USG】firewall zone trust
　　【USG】add interface GigabitEthernet0/0/1
　　【USG】firewall zone untrust
　　【USG】add interface GigabitEthernet0/0/2
　　【USG】firewall zone dmz
　　【USG】add interface GigabitEthernet0/0/0
　　【USG】add interface GigabitEthernet0/0/0.1
　　【USG】add interface GigabitEthernet0/0/0.2
　　3.配置地址池NAPT地址转换。
　　【USG】nat address-group 10 1.1.1.5 1.1.1.10
　　【USG】nat-policy interzone trust untrust outbound
　　【USG】policy 1
　　【USG】action source-nat
　　【USG】policy source 192.168.1.0 0.0.0.255
　　【USG】address-group 10
　　4.配置区域间访问控制策略。
　　【USG】policy interzone trust untrust outbound
　　【USG】policy 0
　　【USG】policy source 192.168.1.0 0.0.0.255
　　【USG】action permit
　　【USG】policy interzone dmz untrust inbound
　　【USG】policy 0
　　【USG】policy destination 10.1.1.10 0
　　【USG】policy service service-set ftp
　　【USG】action permit
　　【USG】policy 1
　　【USG】policy destination 10.1.2.10 0
　　【USG】policy service service-set http
　　【USG】action permit
　　5.配置NAT Server对外发布服务器
　　nat server 0 protocol tcp global 1.1.1.2 ftp inside 10.1.1.10 ftp
　　nat server 1 protocol tcp global 1.1.1.3 www inside 10.1.2.10 www
　　firewall interzone dmz untrust
　　detect ftp
　　6.测试

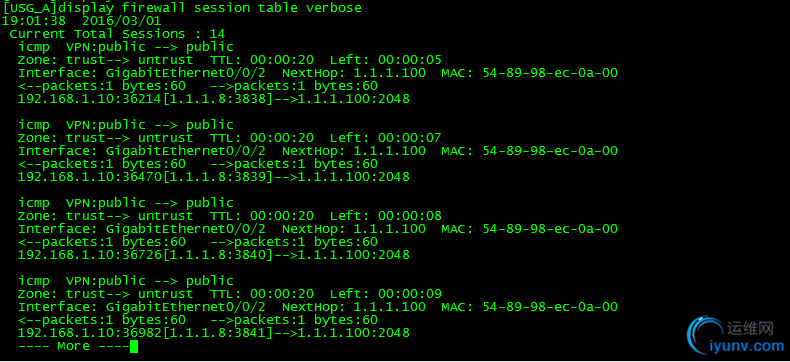

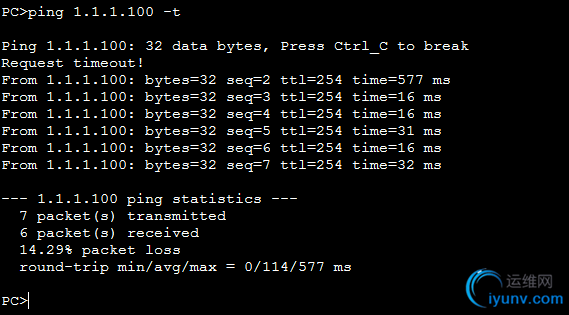

　　a.在内部PC上ping 1.1.1.100，然后在USG上查看NAT转换，显示NAT转换正常。

  b.在外部用户上测试访问FTP和Web服务器，USG上结果显示正常。
