Vmware虚拟机中Ubuntu10.10做网关配置

期盼死亡的小丑

　　一、前言：
　　还是为了搭建strongswan环境，为了配置net-net等模式，需要两个网关。
　　而且网关还有很多用途。比如不用路由器共享上网。最经典的就是一台电脑如果有蓝牙，可以连入互联网，再通过蓝牙共享，这样其他人就可以无线上网了（这么听说过，没实践）。
　　做网关，当然要有两个网卡用于转发。自己的机子上没有，而Vmware中网卡个数可以随意增删，因此便用它来实现。
　　二、环境：
　　Vmware宿主环境：Windows XP SP3，没办法，还是Win下操作的方便，比如弄个注册机什么的。。。
　　一台宿主机的Vmware上开了两个系统（两个网关），其余的主机与宿主机通过交换机或路由器连在一起（只要保证物理上能通就行）。
　　虚拟机中环境：Ubuntu10.10

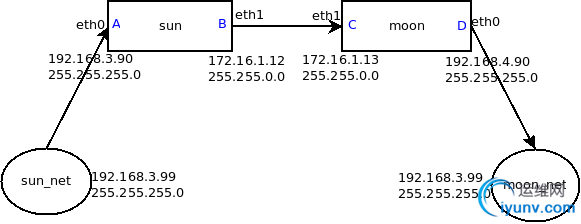

　　拓扑结构：

　　其中sun和moon主机自然是网关。
　　只要保证sun的一个网卡和moon的一个网卡IP处在同一网段中，sun_net和sun的另一网卡IP处在同一网段中，moon_net和moon的另一网卡IP处在同一网段中即可。
　　要实现的就是：sun_net中的主机通过sun和moon能与不在同一网段的moon_net中的主机实现通信。
　　建议：操作前先相互ping一下，看看该通的地方通不通。偶就是以为一台电脑有间歇性的“网络不通”症，白白浪费一天时间。
　　宿主机的IP无需配置，但要保证是连在这个网络中的。
　　三、操作步骤
　　1、建虚拟机，配置双网卡
　　配置-add，加块网卡就OK了。设置为桥接模式。注意Vmware需要的服务启动方式如果有设置的话，确保需要的服务都启动了。
　　2、配置IP
　　命令：sudo gedit /etc/network/interfaces
　　当然也可通过ifconfig等命令实现，但那样重启无效。
　　以下是各主机上配置的/etc/network/interfaces文件：
　　moon：
　　



auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 172.16.1.13
gateway 172.16.1.12 #这里网关设为sun与此相连的IP，即拓扑图中B的IP
netmask 255.255.0.0
auto eth1
iface eth1 inet static
address 192.168.4.90
network 192.168.4.0
netmask 255.255.255.0

　　sun：
　　



auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.3.90
network 192.168.3.0
netmask 255.255.255.0
auto eth1
iface eth1 inet static
address 172.16.1.12
gateway 172.16.1.13 #网关设置同上
netmask 255.255.0.0

　　
moon_net中的主机：
　　



auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.4.99
gateway 192.168.4.90 #网关设置为moon主机与此子网连通的那个IP，即D的IP
netmask 255.255.255.0

　　sun_net中的主机：
　　



auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 192.168.3.99
gateway 192.168.3.90 #网关设置方法同上
netmask 255.255.255.0

　　这里注意的就是网关的设置。B处的网关是C，C处的网关是B。sun_net的网关是A，moon_net中的网关是D。
　　重启网络：sudo /etc/init.d/networking restart
　　第2步完成。
　　B处的网关也可这样设置：
　　



sudo route add default gw 172.16.1.13

　　同理C处的：
　　



sudo route add default gw 172.16.1.12

　　其实就是设置缺省路由。缺省的路由是把所有的数据包都发往它的上一级网关。
　　后面设置成功后如果无法通，可以用route命令查看一下，如果默认路由没有的话就用这两条命令设置一下。
　　3、设置转发
　　第2步完成后sun_net与moon_net还是不通的，原因就是未设置转发。
　　在网关moon和sun中设置：
　　在 /etc/sysctl.conf 文件中，设置 net.ipv4.ip_forward = 1 ，开启 IP 包转发功能，然后执行 sysctl -p 让参数生效。这样moon和sun就可以在它们的两个网卡之间转发数据包了。
　　四、测试
　　端口两两之间ping一下，如果配置正确，应该都能通。不通则检查下IP和路由表，一般是那的问题。
