华为链路捆绑，Hybrid-VLAN，DHCP,浮动路由，三层交换

zrong

　　综合试验

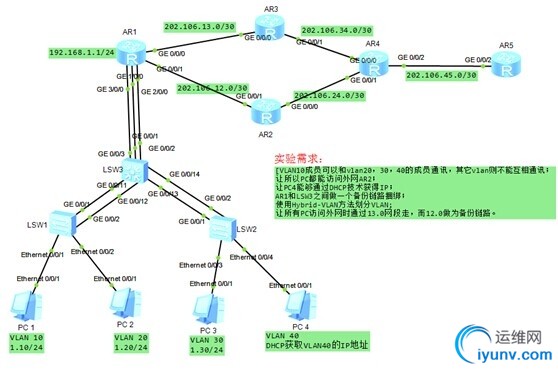

　　实验构思图：
　　
　　实验要求：
　　一. VLAN10成员可以和vlan20，30，40的成员通讯，其它vlan则不能互相通讯；
　　二. 让所以PC都能访问外网AR2；
　　三. 让PC4能够通过DHCP技术获得IP；
　　四. AR1和LSW3之间做一个备份链路捆绑；
　　五. 使用Hybrid-VLAN方法划分VLAN;
　　六. 让所有PC访问外网时通过13.0网段走，而12.0做为备份链路。
　　实验步骤：

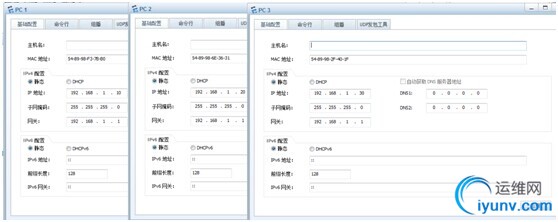

　　1.俺图上要求给PC1，2，3配置上相应的IP。
　　双击pc按图所示配置，最后点击应用在关闭窗口。

　　2.给LSW1和LSW2按要求所示划分好vlan，并配置中继口和链路捆绑。
　　<Huawei>system-view
　　进入系统视图（配置模式）。
　　[Huawei]vlan10
　　加入lan10
　　[Huawei-vlan10]vlan20
　　[Huawei]interfacee0/0/1
　　进接口
　　[Huawei-Ethernet0/0/1]porthybrid pvid vlan 10
　　把e0/0/1接口放入到vlan 10
　　[Huawei-Ethernet0/0/1]porthybrid untagged vlan 10
　　数据从接口出去时，则脱掉vlan标签（tagged 当数据从e0/0/1出去时，则封装了vlan 10标签）
　　displayvlan
　　查看一下vlan配置

　　使用此hybridvlan的方法在分别在给LSW1的e0/0/2和LSW2的两个接口划分好vlan
　　[Huawei-Ethernet0/0/1]quit
　　返回返回上一级模式
　　[Huawei]interfaceEth-Trunk 1
　　创建Eth-Trunk 1
　　[Huawei-Eth-Trunk1]intg0/0/1
　　[Huawei-GigabitEthernet0/0/1]eth-trunk1
　　[Huawei-Eth-Trunk1]intg0/0/2
　　[Huawei-GigabitEthernet0/0/2]eth-trunk1
　　LSW2的手动模式链路捆绑同LSW1.（建议LSW2最好建立eth-trunk 2为下面做准备）
　　diseth-trunk 1
　　查看一下eth-trunk 1（和2）下的配置

　　把eth-trunk 1（和2）建立成中继口（华为默认中继口不允许所有vlan通过，许手动加载。）
　　[Huawei]int Eth-Trunk 1
　　进入捆绑后的Eth-Trunk 1接口
　　[Huawei-Eth-Trunk1]porthy
　　tagged
　　v 10 20 30 40
　　从中继口发出去的数据带上
　　vlan标签。

　　3.给LSW3做两个手动链路捆绑和一个LACP链路捆绑，并建立中继口。
　　手动模式链路捆绑：
　　[Huawei]intEth-Trunk 1
　　进入（创建）Eth-Trunk 1接口
　　[Huawei-Eth-Trunk1]intg0/0/11
　　进入g0/0/1接口
　　[Huawei-GigabitEthernet0/0/11]eth-trunk1
　　把g0/0/11接口加入到Eth-Trunk 1下
　　[Huawei-GigabitEthernet0/0/11]intg0/0/12
　　进入g0/0/2接口
　　[Huawei-GigabitEthernet0/0/12]eth-trunk1
　　把g0/0/12接口加入到Eth-Trunk 1下

　　[Huawei]intEth-Trunk 2
　　[Huawei-Eth-Trunk2]intg0/0/13
　　[Huawei-GigabitEthernet0/0/13]eth-trunk2
　　[Huawei-GigabitEthernet0/0/13]intg0/0/14
　　[Huawei-GigabitEthernet0/0/14]eth-trunk2

　　LACP模式链路捆绑：
　　[Huawei]intEth-Trunk 3
　　进入（创建）Eth-Trunk 3接口
　　[Huawei-Eth-Trunk3]bpduenable  开启bpdu功能，（可以省略）
　　[Huawei-Eth-Trunk3]modelacp-static
　　配置它的工作模式为静态LACP模式
　　[Huawei-Eth-Trunk3]maxactive-linknumber 2 设置最大活动链路数量为2
　　[Huawei-Eth-Trunk3]intg0/0/1
　　[Huawei-GigabitEthernet0/0/1]eth-trunk3
　　[Huawei-GigabitEthernet0/0/1]intg0/0/2
　　[Huawei-GigabitEthernet0/0/2]eth-trunk3
　　[Huawei-GigabitEthernet0/0/2]intg0/0/3
　　[Huawei-GigabitEthernet0/0/3]eth-trunk3

　　中继口：
　　[Huawei-GigabitEthernet0/0/3]intEth-Trunk 1
　　[Huawei-Eth-Trunk1]porthybrid tagged vlan 10 20 30 40  把此接口以带上标签建立中继口
　　[Huawei-Eth-Trunk1]int Eth-Trunk 2
　　[Huawei-Eth-Trunk2]porthybrid tagged vlan 10 20 30 40
　　[Huawei-Eth-Trunk2]int Eth-Trunk 3
　　[Huawei-Eth-Trunk3]porthybrid untagged vlan 10 20 30 40把此接口以脱掉标签建立中继口

　　4.VLAN10成员可以和vlan20，30，40的成员通讯，其它vlan之间则不能互相通讯；
　　LSW1:
　　[Huawei]vlan30
　　[Huawei-vlan30]vlan40
　　[Huawei-vlan40]inte0/0/1
　　[Huawei-Ethernet0/0/1]porthybrid untagged vlan 10 20 30 40 让e0/0/1接口能脱掉vlan10，20，30，40的标签
　　[Huawei-Ethernet0/0/1]int e0/0/2
　　[Huawei-Ethernet0/0/2]port hybrid untagged vlan 10 20  让e0/0/2接口能脱掉vlan10，20的标签

　　LSW2:
　　[Huawei]vlan10
　　[Huawei-vlan30]vlan20  (可以省略)
　　[Huawei-vlan40]inte0/0/3
　　[Huawei-Ethernet0/0/3]porthybrid untagged vlan 10 30       让e0/0/3接口能脱掉vlan10，30的标签
　　[Huawei-Ethernet0/0/3]int e0/0/4
　　[Huawei-Ethernet0/0/4]port hybrid untagged vlan 10 40  让e0/0/4接口能脱掉vlan10，40的标签

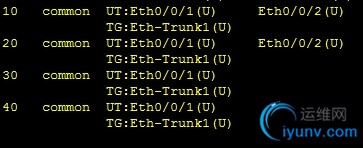

　　验证：
　　
　　5.给路由器AR1配置IP和LACP模式的链路捆绑,并且有一根备份线路和配置相应端口IP。
　　[Huawei]intEth-Trunk 3  进Eth-Trunk3接口
　　[Huawei-Eth-Trunk3]mode lacp-static   配置它的工作模式为静态LACP模式
　　[Huawei-Eth-Trunk3]maxactive-linknumber 2 设置最大活动链路数量为2
　　[Huawei-Eth-Trunk3]undoportswitch
　　把Eth-Trunk3接口变成三层口，（默认是二层口）。
　　[Huawei-Eth-Trunk3]intg1/0/0
　　进如g1/0/0接口
　　[Huawei-GigabitEthernet1/0/0]eth-trunk3  把g1/0/0加入到Eth-Trunk 3接口里
　　[Huawei-GigabitEthernet1/0/0]int g2/0/0
　　[Huawei-GigabitEthernet2/0/0]eth-trunk3
　　[Huawei-GigabitEthernet2/0/0]int g3/0/0
　　[Huawei-GigabitEthernet3/0/0]eth-trunk3

　　[Huawei-GigabitEthernet3/0/0]intet 3  进Eth-Trunk3接口
　　[Huawei-Eth-Trunk3]ipadd 192.168.1.1 24  配置IP
　　[Huawei-Eth-Trunk3]intg0/0/0
　　[Huawei-GigabitEthernet0/0/0]ipadd 202.106.13.1 30  配置IP
　　[Huawei-GigabitEthernet0/0/0]unsh 激活接口
　　[Huawei-GigabitEthernet0/0/0]intg0/0/1
　　[Huawei-GigabitEthernet0/0/1]ipadd 202.106.12.1 30
　　[Huawei-GigabitEthernet0/0/1] undo shutdown

　　6.让PC4通过DHCP获得IP地址。
　　[Huawei]dhcpenable
　　开启DHCP功能
　　[Huawei]int g1/0/0
　　进接口
　　[Huawei-GigabitEthernet1/0/0]dhcp select interface
　　在g1/0/0接口上,分配本端口网段的IP地址。
　　[Huawei-GigabitEthernet1/0/0]dhcpserver dns-list 8.8.8.8
　　分配DNS为8.8.8.8
　　[Huawei-GigabitEthernet1/0/0]dhcpselect global
　　全局地址池分配IP地址(可以省略)

　　
　　7.
　　给AR2，3，4，5按图所示配置上相应的IP。
　　AR2：
　　[Huawei-GigabitEthernet0/0/1]ipadd 202.106.12.2 30  配置IP，且30位子网掩码
　　[Huawei-GigabitEthernet0/0/0]ipadd 202.106.24.1 30
　　最后使用undo shutdown命令开启对应的端口。

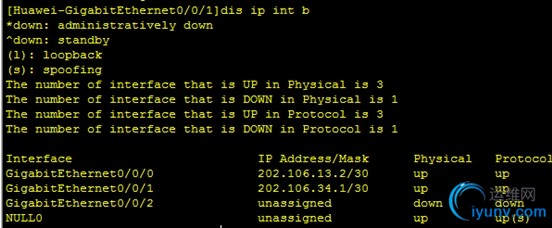

　　AR3：
　　[Huawei-GigabitEthernet0/0/0]ipadd 202.106.13.2 30
　　[Huawei-GigabitEthernet0/0/1]ipadd 202.106.34.1 30
　　最后使用undo shutdown命令开启对应的端口。

　　验证：
　　

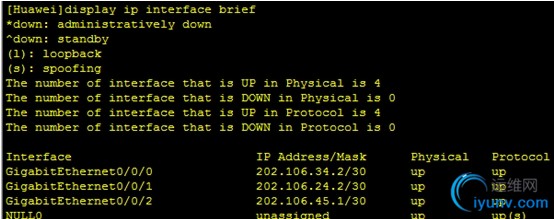

　　AR4:
　　[Huawei-GigabitEthernet0/0/0]ipadd 202.106.34.2 30
　　[Huawei-GigabitEthernet0/0/1]ipadd 202.106.24.2 30
　　[Huawei-GigabitEthernet0/0/2]ipadd 202.106.45.1 30
　　最后使用undo shutdown命令开启对应的端口。

　　AR5：
　　[Huawei-GigabitEthernet0/0/2]ipadd 202.106.45.2 30
　　最后使用undo shutdown命令开启对应的端口。

　　8. 让所有PC访问外网时通过13.0网段走，而12.0做为备份链路。
　　AR1：
　　[Huawei]iproute-static 202.106.34.0 30 202.106.13.2
　　添加AR1到34.0网段的路由表(默认优先级为60)
　　[Huawei]iproute-static 202.106.45.0 30 202.106.13.2
　　[Huawei]iproute-static 202.106.24.0 30 202.106.12.2 preference 100
　　添加到24.0网段的路由表，并设置界别为100.（备份路由）
　　[Huawei]iproute-static 202.106.45.0 30 202.106.12.2 pr 100

　　因为有两个到达45.0网段的路由，所以正常情况下只会显示主路由，除非主路由down掉时才会显示备份路由。

　　AR2:
　　[Huawei]ip route-static 202.106.45.0 30202.106.24.2 pr 100

　　AR3:
　　[Huawei]iproute-static 202.106.45.0 30 202.106.34.2

　　AR4:
　　[Huawei]iproute-static 202.106.13.0 30 202.106.34.1
　　[Huawei]iproute-static 202.106.12.0 30 202.106.24.1 preference 100

　　AR5：
　　[Huawei]iproute-static 0.0.0.0 0.0.0.0 202.106.45.1 添加默认路由

　　验证：
　　
　　
　　中间ping不通时是因为我人为的把AR3的g0/0/0给down(命令：shutdown)
　　注：undo trunkport g3/0/0 可以把Eth-Trunk里的不需要的接口给踢出来。
　　save   保存配置
　　display ip interface brief  查看所有接口状态信息
　　display this  查看当前接口所有配置
　　display ip routing-table 查看路由表

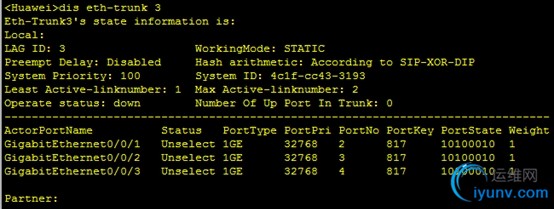

　　display eth-trunk 3  查看eth-trunk 3链路捆绑信息
