华为ensp大型企业网络架构速成1

_N_了吧唧的_

　　实验内容：
　　1、华为路由器交换机基本命令(修改系统名、配置VLAN和接口的IP地址)
　　2、如何设置telnet实现交换机的远程管理
　　实验需求：
　　PC1、PC2、PC3、PC4之间可以互相通信，SW1、SW2、R1三台设备之间可以互相telnet远程管理
　　拓扑图：

　　实验步骤：
　　1、  配置PC1、PC2、SW1之间的网络
　　配置PC1、PC2的IP地址:

　　配置SW1的IP地址、网关：
<Huawei>SY　　
[Huawei]SYS sw1
　　
[sw1]int vlan 1
　　
[sw1-Vlanif1]ip add 192.168.1.200 255.255.255.0
　　
[sw1-Vlanif1]qu
　　
[sw1]ip route-static 0.0.0.0 0.0.0.0 192.168.1.254
　　
[sw1]
　　配置R1的e0/0/0接口ip：
<Huawei>sy　　
Enter system view, return user view with Ctrl+Z.
　　
[Huawei]sys R2
　　
[R2]
　　
[R2]int e 0/0/0
　　
[R2-Ethernet0/0/0]ip add 192.168.1.254 24
　　此时，由于PC1与PC2和它们的网关192.168.1.254处于同一网段，所以PC1、PC2分别可以互相通信并可以正常和自己的网关通信。

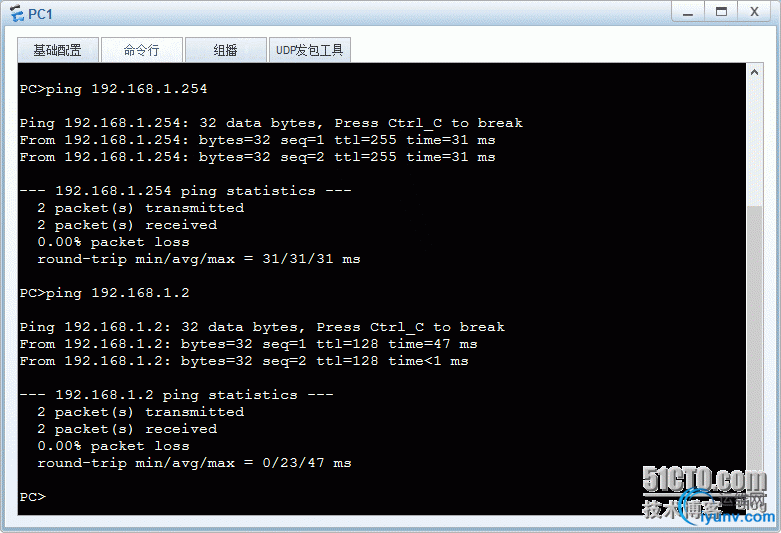

　　测试：用PC1 ping PC2

　　2、  配置PC3、SW2之间的网络

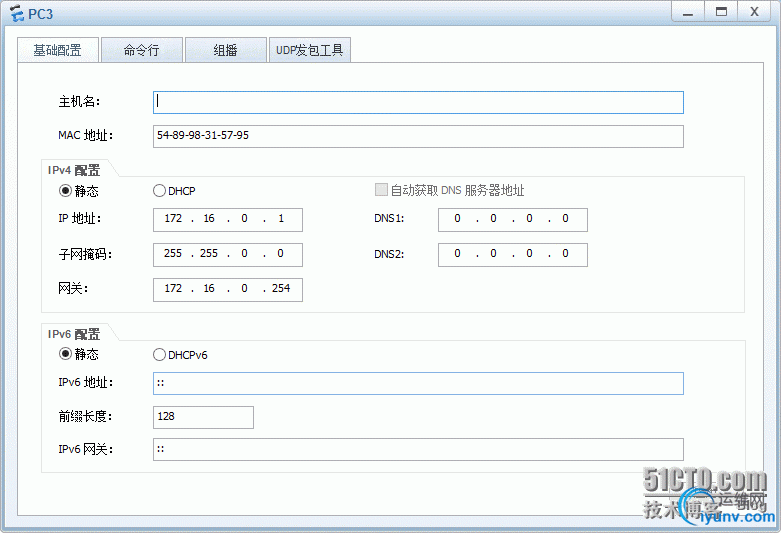

　　配置PC3的ip地址：

　　配置SW2的ip地址、网关：
<Huawei>sy　　
[Huawei]sys SW2
　　
[SW2]int vlan 1
　　
[SW2-Vlanif1]ip add 172.16.0.200 255.255.0.0
　　
[SW2-Vlanif1]qu
　　
[SW2]ip route-static 0.0.0.0 0.0.0.0 172.16.0.254
　　配置R1的e0/0/1接口ip地址：
<R2>sy　　
Enter system view, return user view with Ctrl+Z.
　　
[R2]int e 0/0/1
　　
[R2-Ethernet0/0/1]ip add 172.16.0.254 255.255.0.0
　　
[R2-Ethernet0/0/1]
　　至此，全网已经互通，接下来进行测试。因为PC1和PC2属于同一网段192.168.1.0/24，用PC3和PC4属于同一网段172.16.0.0/16，所以PC3 ping PC1 如果能通就说明整个网络互通没问题
　　测试结果：

　　3、  分别配置SW1、SW2、R1三台设备上的telnet功能
　　SW1：
[sw1]user-interface vty 0 4　　
[sw1-ui-vty0-4]authentication-mode password
　　
[sw1-ui-vty0-4]set authentication password simple huawei
　　
[sw1-ui-vty0-4]user privilege level 3
　　
[sw1-ui-vty0-4]
　　SW2：
[SW2]user-interface vty 0 4　　
[SW2-ui-vty0-4]authentication-mode password
　　
[SW2-ui-vty0-4]set authentication password simple huawei
　　
[SW2-ui-vty0-4]user privilege level 3
　　
[SW2-ui-vty0-4]
　　R1：
<R2>sy　　
Enter system view, return user view with Ctrl+Z.
　　
[R2]user-interface vty 0 4
　　
[R2-ui-vty0-4]authentication-mode password
　　
[R2-ui-vty0-4]set authentication password simple huawei
　　
[R2-ui-vty0-4]user privilege level 3
　　
[R2-ui-vty0-4]
　　至此，telnet配置完毕，三台设备均可以被telnet远程管理。
　　测试：由于ensp的PC命令行里并没有telnet功能，所以我们只能使用路由器、交换机设备本身里的telnet功能进行测试
　　SW1：
telnet 192.168.1.200

　　SW2：

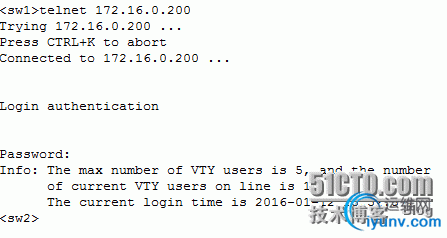

telnet 172.16.0.200

　　R1：

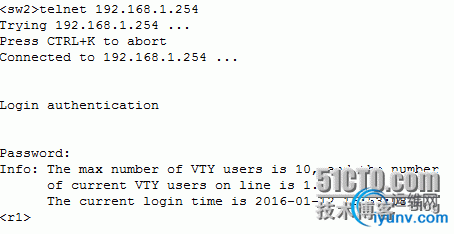

telnet 192.168.1.254

　　实验结束
