Juniper NetScreen-5GT的基础配置

mancha

　　这篇文章只是Juniper NetScreen-5G的一些入门配置，就是能把这个东西配置起来，实现一个基于策略的站点到站点的***,把一个公司与另一公司通过这个***连起来。配置***的目的主要是想让两个公司的邮件通过这个***通信。
　　实验环境：
　　站点A：
　　(1) ISP提供的IP为：61.172.1.100/27
　　(2) 使用192.168.3.0/24为局域网网段，也是这个网段***到另一站点B
　　站点B：
　　(1) ISP提供的IP为：61.172.1.200/27
　　(2) 使用192.168.5.0/24为局域网网段，也是这个网段***到另一站点A
　　*：61.172.1.100/200是我随意写的，若真的有纯属巧合。

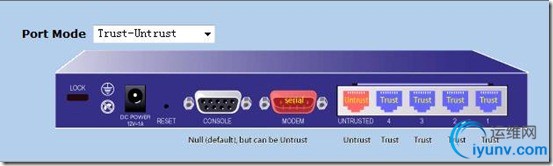

　　使用设备都为Juniper NetScreen-5G且工作模式是Trust-Untrust。（configuration>port mode）

　　1,基本配置

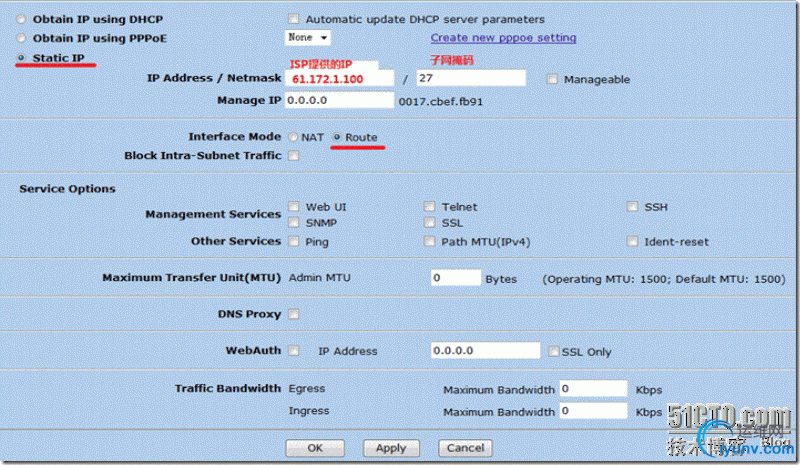

　　1.1设置公网IP，Network>Interfaces>untrust>Edit

　　如果想通过这个IP来管理该设备则把Manageable勾选，并在management services中选web UI,Telnet,SSH,SNMP,SSL方式之一进行管理该设备。为了安全一般不这样做。

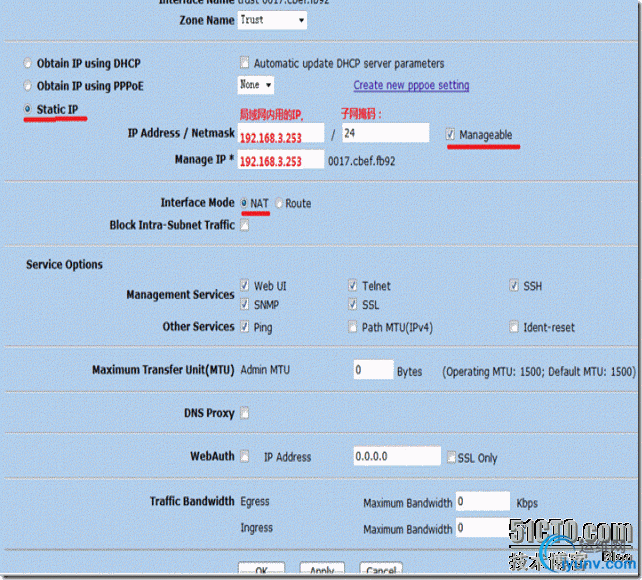

　　1.2，设置trust的IP,局域网IP, Network>Interfaces>trust>Edit

　　这里最好设一个固定的IP，manageable勾选，management services里我都选中了，因为我想通过这个IP来管理这个设备。Other services里还选了一个ping ,当发生问题时我想ping 一下这个设置，看看它有没有down掉。

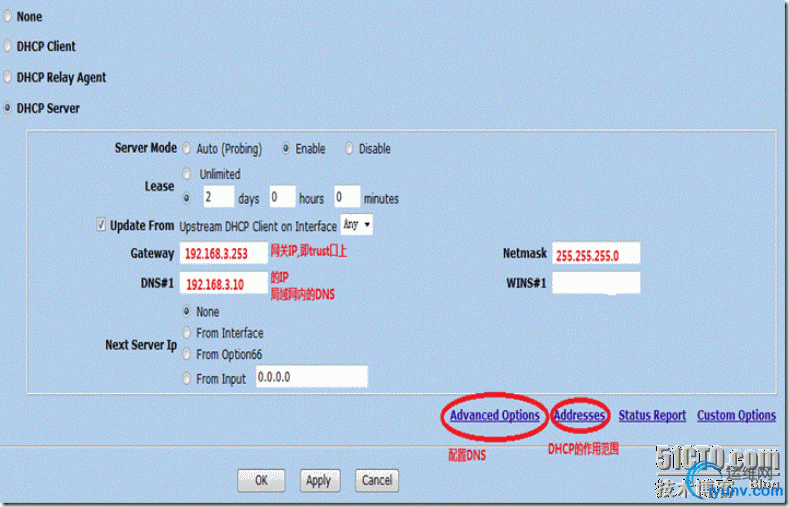

　　1.3，设置它为局域网内提供DHCP服务，Network>DHCP>trust>Edit

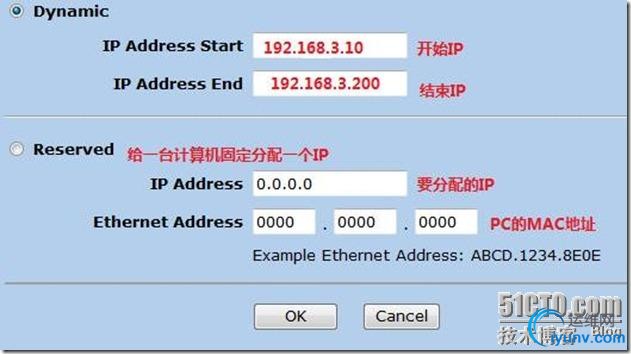

　　设置DHCP的作用范围：Network>DHCP>trust>Edit>Addresses

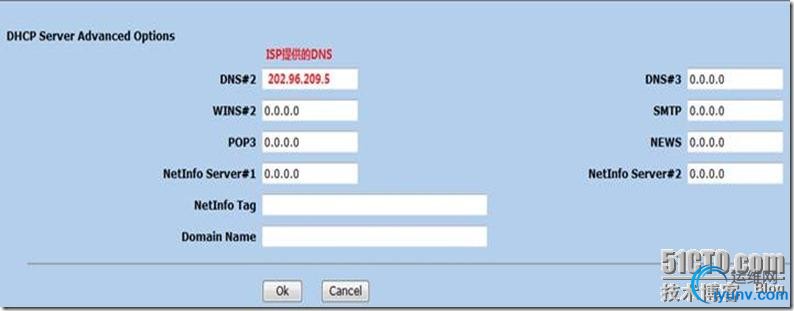

　　1.4,设置DNS，Network>DHCP>trust>Edit> Advanced Options

　　1.5,配置网关，Network>Routing>Destination>选trust-vr,>new

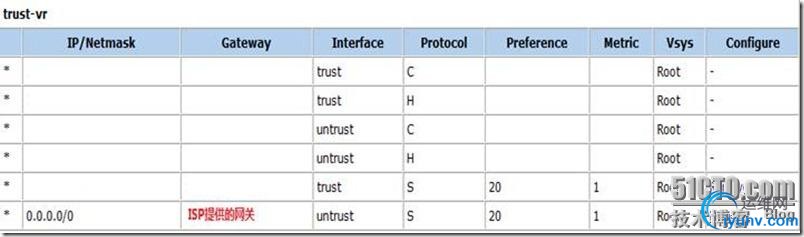

　　在IP Address/netmask写0.0.0.0/0就可以，其实就是添加了一个静态路由，Network>Routing>Destination，如下图

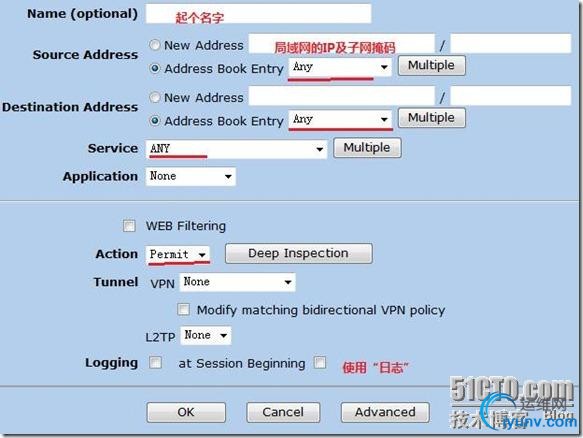

　　1.6，配置策略，Policies>new

　　接着做如下设置

　　在source Address 里选ANY,表示与trust口在同一网段并以此trust口的IP为网关的计算机都可以访问到Destination Address设置的IP，service的服务（FTP,MAIL,DNS,MSN），Action选permit。这条策略如果没有则要添加，若有就不用设置了。
　　完成以上的配置后，局域网内192.168.3.0通过这个设备就可以上网了。如果设备是新的，则可以通过向导完成以上设置。
　　2，端口映射，也叫开端口。

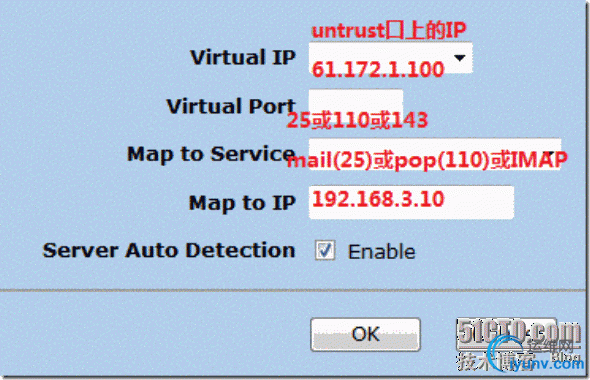

　　2.1把SMTP服务，POP3或IMAP映射到网内的MAIL服务器192.168.3.10
　　NetWork>Interfaces>untrust>Edit>VIP>New VIP Service

　　以上服务都是默认的端口，如果在实际应用时，更改常用服务的端口，那就要做相应的改动。比如把http的80更改为8080，那么就要做VIP时，Virtual Port那地方更改为8080。
　　2.2，创建一个新服务，端口为6000-8000
　　Objects>Services>Custom>New

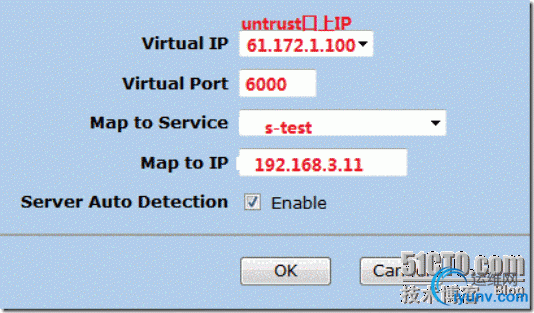

　　NetWork>Interfaces>untrust>Edit>VIP>New VIP Service

　　2.3，创建一个服务组g-vip，把SMTP,POP3,IMAP,s-test放到这个组里
　　Objects>services>groups

　　完成2.1及2.2的操作后，不要忘了做策略，否则是无效的。
　　Policies

　　接着做以下设置

　　设置以上策略，就是只允许外网访问内网的SMTP,POP3,IMAP及自定义的服务s-test(开放的6000-8000端口)
　　完成以上设置后，通过NetWork>Interfaces>untrust>Edit就可以看到以下内容：

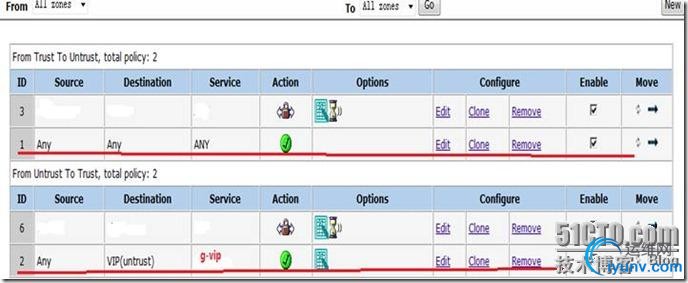

　　到此就可以看到画红线的两条策略：

　　到这一步后，Juniper NetScreen-5GT基本功能就完成了。
　　基于策略的站点到站点的***,自动密钥IKE
　　3，配置一个站点到站点的***，在这配置一个简单的基于策略的站点到站点的***,自动密钥IKE使用共享机密。

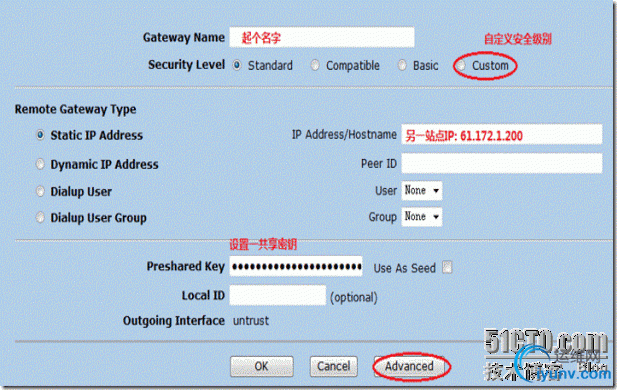

　　3.1，***S>Autokey Advanced> Gateway>new

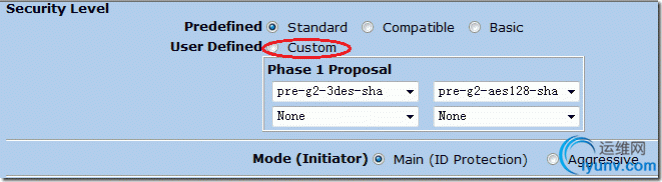

　　如果Security Level 选择了Custom，则在上图中再选择advanced,进阶设置安全

　　两端要设置相同的配置。

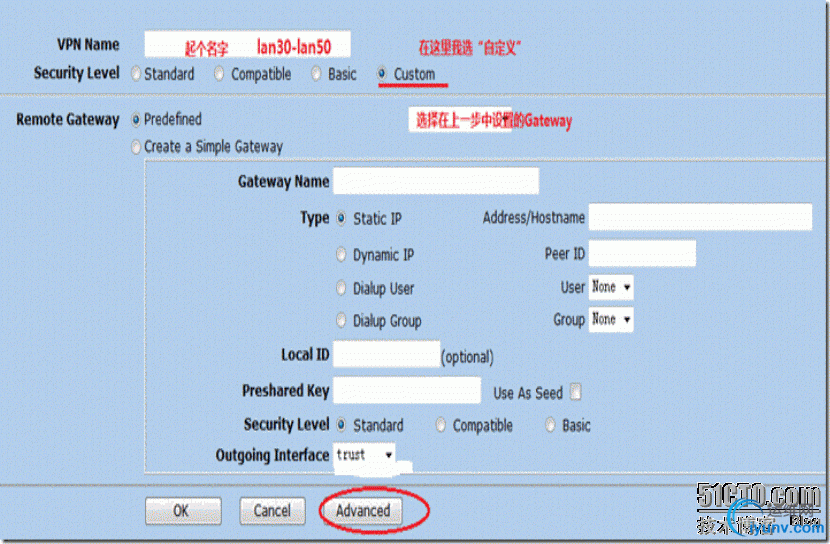

　　3.2，***S>Autokey IKE>New

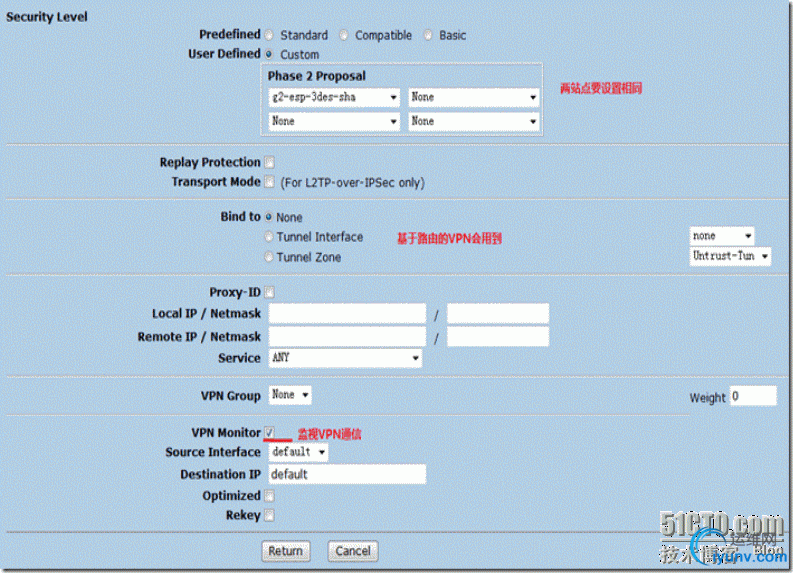

　　选Advanced进一步设置security level，因为我选了custom

　　3.3,最后一定要记住做策略
　　在做策略前，我们先创建两个Address Book，就相当于给局域网内要进行***的网段起个名字；另一站点要进行***的网段起个名字，这样做的目的是要给***的网段范围进行划分。

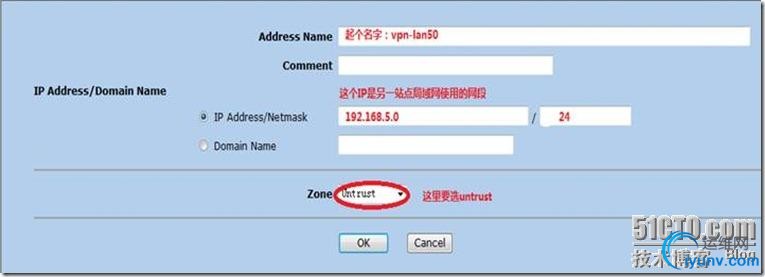

　　Objects>Addresses>New

　　Objects>Addresses>New

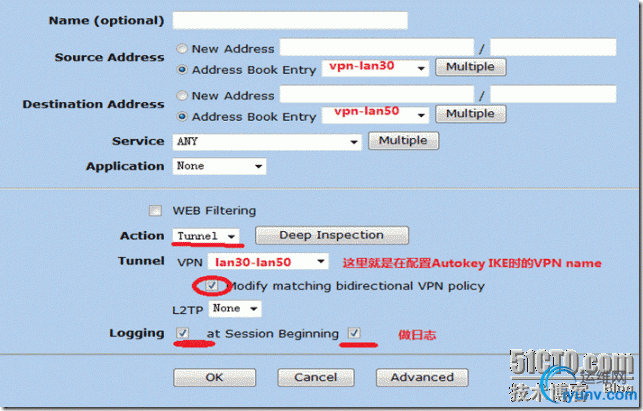

　　Policies

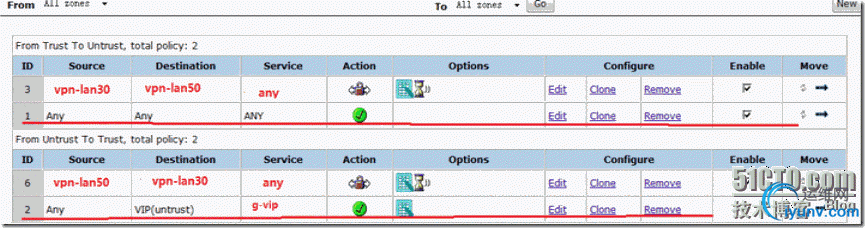

　　到此为止，我们所做策略就4条：

　　一定要注意的是策略是有顺序的，比如把ID为3的那条与ID为1的那条策略的上下顺序调整一下，你就会发现配置的***没有达到目的，就是当你ping 192.168.5.2时发现不通。就因为当时我没注意到这点，***总是不通郁闷了好几天，配置过程没有错误，可就是不通。
　　结束语：
　　Juniper NetScreen-5GT设备功能很强，这里只是一些基础配置，要想详细学习就要认真阅读NetScreen中文指南。因本人水平有限，对Juniper NetScreen-5GT的“内功心法”理解不深，所以也只能在这里说说它的招式。若有错误，请指正。
