　　各位，好
　　这一个周末似乎过的非常快，因为有太多客户的售后问题需要积极的配合处理，总之，工程师专职做好技术的时代已经一去不复返了，很多时候我们要担任太多原厂的角色，而且不仅仅只是华为、华三、思科。
　　此篇分享中，也集中比对了华为的配置思路、山石网科防火墙的配置思路，有利于大家触类旁通，花各位几分钟研读，也非常欢迎多多斧正，今天给大家分享的一个配置实例是30岁左右的网工非常喜欢的系列，Juniper-SSG系列的策略路由配置实例。该场景在企业级组网中经常使用，所以务必请大家多多拍砖，万分感谢
　　演示环境
　　固件版本: 6.2.0r6.0 (Firewall+***)
　　设备型号：SSG-320

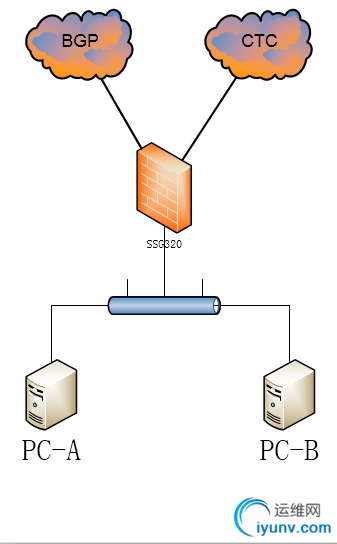

　　演示拓扑：

　　LAB-需求：

• 　　SSG接入双ISP接入商，***使用CTC线路与上海各区域建立ipsec-***

• 　　SSG为网关角色，并使用策略路由完成特定流量（114.102的主机）调整（缺省指向BGP出口）为CTC出口。


　　LAB-网络规划：【这里在测试环境，可能让大家会有所疑问】

• 　　BGP测试公网：172.16.102.0/24【等同于：114.1.1.100/24】

• 　　CTC测试公网：172.16.103.0/24【同上】

• 　　内网：172.16.114.0/24【等同于：192.168.1.0/24】


　　当前PC-A的到公网的路由跟踪图如下：

　　试用场景：

• 　　如本章介绍，适用在多网络接入商的场景

• 　　部署在内网，上游存在多个防火墙设备或waf设备、负载设备等，需要在特定的流量进行调整的网关设备上

• 　　第三方运营商，PBR在这个场景中用于保证电信、联通等原进原出

• 　　旁挂DDOS检测设备，流量重定向等（这个技能要求略高以后详细聊）


　　好了，不多解释了，我们直接上菜。
　　SSG-web-ui的初始化配置比较基础这里就不详细赘述，如果需要，麻烦留言，笔者日后给大家补上。

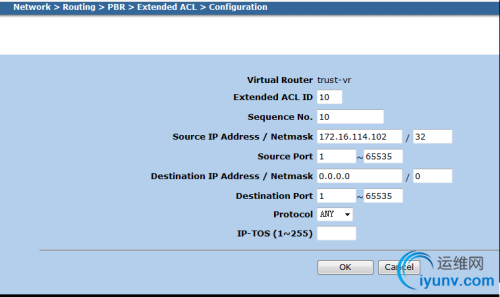

　　一、选择 network---routing---pbr---extended acl list,点击new添加：

　　Extended acl>　　Sequence No.：条目编号
　　源地址：172.16.114.0/24
　　目的地址：0.0.0.0/0
　　Protocol：选择为any
　　端口号选择为：1-65535
　　IP-TOS（1-255）：这里省略，日后给大家介绍

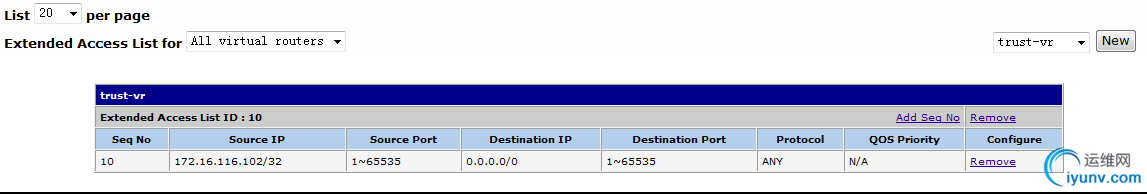

　　点击ok，输出结果如下：

　　注释：
　　这一步相当于华为交换机PBR配置的的定义ACL，这里SSG配置定义102的这台主机，参考如下：
　　acl 3001
　　rule permit ip source 103.1.1.1 0.0.0.0 destination any
　　rule permit ip source 114.1.1.0 0.0.0.255 destination any

　　二、建立match group：输出参考图如下，类似（山石的match>

　　Match group的作用就是关联acl
　　确认输出如下：（万恶的水印，它把ok挡住了，注意这里没有其他的选项了，直接确认即可）

　　注释：
　　相当于华为PBR配置的参考实例：
　　traffic>
　　if-match acl 3001
　　相当于山石网科PBR配置的参考实例：
　　pbr-policy "115.102" vrouter "trust-vr"
　　match>
　　src-ip 172.16.115.102/32
　　dst-ip 0.0.0.0/0
　　service "Any"
　　nexthop 172.16.105.1
　　schedule "any"

　　三、配置action group -【类似很多设备的配置，华为的traffic behavior、思科的set ip next-hop、山石match>　　network---routing---pbr---action group，点击add：

　　注释：
　　在这里指定下一跳接口或地址，华为、山石、华三配置窗口就不一一介绍了，会玩PBR的，都懂这是啥。
　　ok输出结果如下：

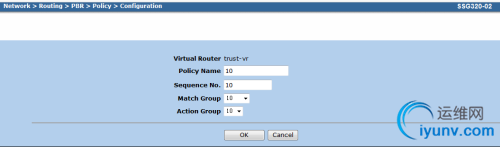

　　四、配置policy，（这个就类似华为的traffic policy 关联class 和 behavior的配置）
　　1、network---routing---pbr---policy，点击add

　　将刚建立的访问电信1.0.0.0/8的match group和action group绑定
　　注释：
　　相当于华为PBR的配置参考：
　　traffic policy PBR
　　classifier PBR behavior PBR
　　ok输出结果如下：

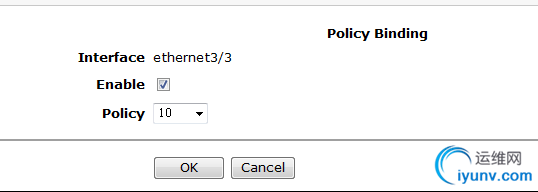

　　五、配置policy binding，【类似思科、华为在接口上挂载pbr】
　　network---routing---pbr---policybinding，点击add

　　配置好的policy（pbr_trust）应用到trust的物理接口上，注意这里设备没有强调是in还是out。只是强调了是否绑定，至于哪里可以区别in和out，我们进行抓包就发现，他是基于in方向来控制的，和常规的三层交换机都是一个机制。
　　另：我们可以看到SSG的防火墙，他可以基于全局trust-vr去绑定或者zone绑定又或者物理接口去绑定。总之有三种绑定的方式，大家请务必留意这个细节。
　　点击图中箭头指向的N/A，输出如下：

　　注释：
　　相当于华为的PBR配置参考：
　　interface GigabitEthernet0/0/5
　　description E4S5700-G0/0/5-app3-Eth1
　　port link-type trunk
　　port trunk allow-pass vlan all
　　traffic-policy PBR inbound
　　到这里配置结束，可以进行最后的测试了。
　　这里我再贴一次配置前的的路由跟踪图：

　　以下为配置后的路由跟踪图：

　　大家是不是觉得我的测试环境有点biantai了，前面的路由怎么这么多跳，这个是我故意做出来给团队中其他成员排错的测试环境，很多时候我们容易忽略排错的思路，仅仅关注如何配置。这个是做网工的大忌，所以请大家一定要注意，排错和反复的调试在工作中至关重要。
　　——————————————来自一家上海二级运营商的网工分享
