用Ansible配置思科网络设备

sweli

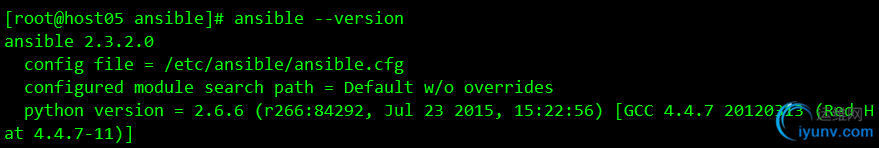

　　ansible：Ansible is Simple IT Automation”——简单的自动化IT工具。这个工具的目标有这么几项：让我们自动化部署APP；自动化管理配置项；自动化的持续交付。Ansible一般通过ssh协议实现linux服务器的管理，但从2.1版本开始，ansible core modules加入了对cisco ios设备的支持，对应的模块为ios_command, ios_config, ios_template。以下拓扑图是用于ansible测试的的

　　其中右上角的LinuxCacti里面是通过桥接至EVE-NG，此服务器里集成了cacti、ansible等工具。

　　一、 思科设备要设定ssh登录
　　aaa new-model
　　username admin privilege 15 password 7 142713181F1325392066626771
　　ip domain name vmise.com
　　crypto key generate rsa modulus 1024
　　line vty 0 4
　　transport input telnet ssh
　　二、ansible book
　　1.建立switchhost文件，switchhost文件内容格式如下：

　　备注：router表示设备分组，此可以自行定义，这个名字要跟后面的配置文档的名称一至。如下图就表示两个分组

　　2.建立三种类型的配置方案，文件结构如下：



　　3. 配置设定以router_acl这个为案例说明，router_acl目录结构如下：

　　4. router_acl中的tasks(即是需要执行的任务)，配置如下：
　　[root@host05 tasks]# cat main.yml
　　---
　　- name: description cli
　　set_fact:
　　cli:
　　host: "`ansible_host`"
　　username: "`username`"   --->从vars中配置的传过来参数
　　password: "`password`"   --->从vars中配置的传过来参数
　　transport: cli
　　- name: configure acl
　　ios_template:
　　src: config.j2             ---->templates里的配置文件，即是路由器的配置脚本
　　provider: "`cli`"
　　- name: save running-config
　　ios_command:
　　commands: write memory    ----> 配置保存命令
　　provider: "`cli`"
　　register: write_output
　　5. router_acl的vars配置文档
　　[root@host05 vars]# cat main.yml
　　username: admin             ----->定义用户名
　　password: Password.123       ----->定义用户密码
　　router_interface:            －－－>定义路由器接口组名称，后面执行作任务是要调用
　　- Ethernet1/0
　　- Ethernet1/1
　　- Ethernet1/2
　　6.router_acl中的templates 部分配置config.j2，即是路由器配置脚本
　　[root@host05 templates]# cat config.j2
　　ip access-list extended ingress-filter
　　remark Unassigned IANA address
　　1 deny ip 1.0.0.0 0.255.255.255 any
　　2 deny ip 2.0.0.0 0.255.255.255 any
　　3 deny ip 5.0.0.0 0.255.255.255 any
　　4 deny ip 7.0.0.0 0.255.255.255 any
　　5 deny ip 23.0.0.0 0.255.255.255 any
　　6 deny ip 27.0.0.0 0.255.255.255 any
　　7 deny ip 31.0.0.0 0.255
　　{% for interface in router_interface %}  --->router_interface调用vars里的参数
　　interface `interface`
　　ip access-group ingress-filter in
　　{% endfor %}
　　7.router_acl.yml的配置如下：
　　[root@host05 ansible]# cat router_acl.yml
　　---
　　-  hosts: router        --->设备组，就是switchhost配置组
　　gather_facts: no
　　connection: local
　　roles:
　　- router_acl

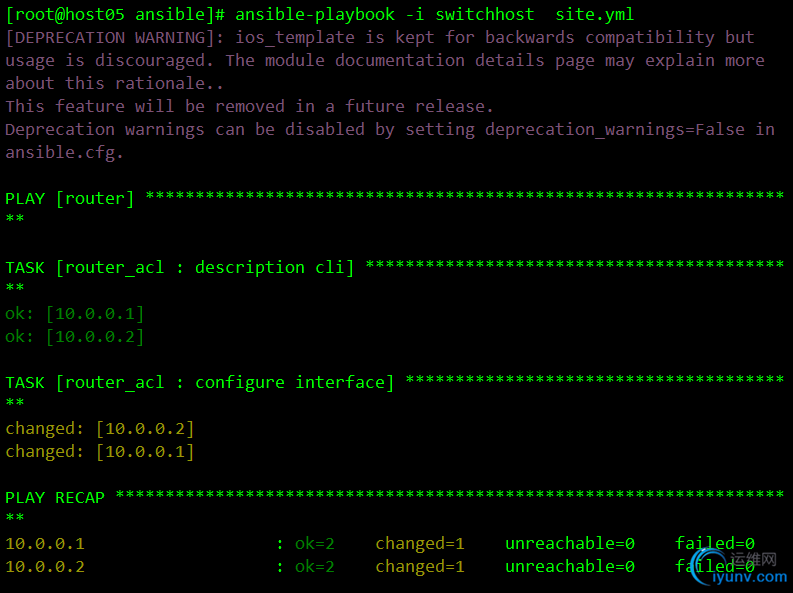

　　8. 执行脚本命令 ansible-playbook -i switchhost  router_acl.yml ，如成功如下图所示
