使用ansible快速配置RHCS 集群 实现WEB站负载均衡高可用（手记）

remington_young

　　什么是RHCS
　　RHCS是Red Hat Cluster Suite的缩写，也就是红帽子集群套件，RHCS是一个能够提供高可用性、高可靠性、负载均衡、存储共享且经济廉价的集群工具集合，它将集群系统中三大集群架构融合一体，可以给web应用、数据库应用等提供安全、稳定的运行环境。
　　更确切的说，RHCS是一个功能完备的集群应用解决方案，它从应用的前端访问到后端的数据存储都提供了一个行之有效的集群架构实现，通过RHCS提供的这种解决方案，不但能保证前端应用持久、稳定的提供服务，同时也保证了后端数据存储的安全。
　　RHCS提供了集群系统中三种集群构架，分别是高可用性集群、负载均衡集群、存储集群。
RHCS集群运行原理及功能介绍
　　1、 分布式集群管理器（CMAN）
　　Cluster Manager，简称CMAN，是一个分布式集群管理工具，它运行在集群的各个节点上，为RHCS提供集群管理任务。CMAN用于管理集群成员、消息和通知。它通过监控每个节点的运行状态来了解节点成员之间的关系，当集群中某个节点出现故障，节点成员关系将发生改变，CMAN及时将这种改变通知底层，进而做出相应的调整。
　　2、锁管理（DLM）
　　Distributed Lock Manager，简称DLM，表示一个分布式锁管理器，它是RHCS的一个底层基础构件，同时也为集群提供了一个公用的锁运行机制，在RHCS集群系统中，DLM运行在集群的每个节点上，GFS通过锁管理器的锁机制来同步访问文件系统元数据。CLVM通过锁管理器来同步更新数据到LVM卷和卷组。 DLM不需要设定锁管理服务器，它采用对等的锁管理方式，大大的提高了处理性能。同时，DLM避免了当单个节点失败需要整体恢复的性能瓶颈，另外，DLM的请求都是本地的，不需要网络请求，因而请求会立即生效。最后，DLM通过分层机制，可以实现多个锁空间的并行锁模式。
　　3、配置文件管理（CCS）
　　Cluster Configuration System，简称CCS，主要用于集群配置文件管理和配置文件在节点之间的同步。CCS运行在集群的每个节点上，监控每个集群节点上的单一配置文件/etc/cluster/cluster.conf的状态，当这个文件发生任何变化时，都将此变化更新到集群中的每个节点，时刻保持每个节点的配置文件同步。例如，管理员在节点A上更新了集群配置文件，CCS发现A节点的配置文件发生变化后，马上将此变化传播到其它节点上去。 RHCS的配置文件是cluster.conf，它是一个xml文件，具体包含集群名称、集群节点信息、集群资源和服务信息、fence设备等。
　　4、栅设备（FENCE）
　　FENCE设备是RHCS集群中必不可少的一个组成部分，通过FENCE设备可以避免因出现不可预知的情况而造成的“脑裂”现象，FENCE设备的出现，就是为了解决类似这些问题，Fence设备主要就是通过服务器或存储本身的硬件管理接口，或者外部电源管理设备，来对服务器或存储直接发出硬件管理指令，将服务器重启或关机，或者与网络断开连接。 FENCE的工作原理是：当意外原因导致主机异常或者宕机时，备机会首先调用FENCE设备，然后通过FENCE设备将异常主机重启或者从网络隔离，当FENCE操作成功执行后，返回信息给备机，备机在接到FENCE成功的信息后，开始接管主机的服务和资源。这样通过FENCE设备，将异常节点占据的资源进行了释放，保证了资源和服务始终运行在一个节点上。RHCS的FENCE设备可以分为两种：内部FENCE和外部FENCE，常用的内部FENCE有IBM RSAII卡，HP的iLO卡，还有IPMI的设备等，外部fence设备有UPS、SAN SWITCH、NETWORK SWITCH等
　　5、高可用服务管理器

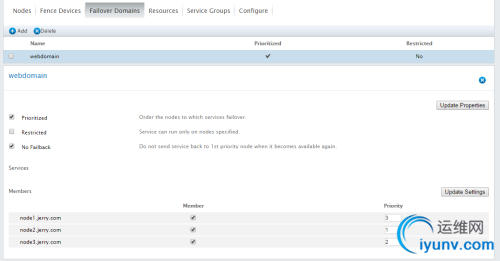

　　高可用性服务管理主要用来监督、启动和停止集群的应用、服务和资源。它提供了一种对集群服务的管理能力，当一个节点的服务失败时，高可用性集群服务管理进程可以将服务从这个失败节点转移到其它健康节点上来，并且这种服务转移能力是自动、透明的。RHCS通过rgmanager来管理集群服务，rgmanager运行在每个集群节点上，在服务器上对应的进程为clurgmgrd。在一个RHCS集群中，高可用性服务包含集群服务和集群资源两个方面，集群服务其实就是应用服务，例如apache、MySQL等，集群资源有很多种，例如一个IP地址、一个运行脚本、ext3/GFS文件系统等。在RHCS集群中，高可用性服务是和一个失败转移域结合在一起的，所谓失败转移域是一个运行特定服务的集群节点的集合。在失败转移域中，可以给每个节点设置相应的优先级，通过优先级的高低来决定节点失败时服务转移的先后顺序，如果没有给节点指定优先级，那么集群高可用服务将在任意节点间转移。因此，通过创建失败转移域不但可以设定服务在节点间转移的顺序，而且可以限制某个服务仅在失败转移域指定的节点内进行切换。
　　6、集群配置管理工具
　　RHCS提供了多种集群配置和管理工具，常用的有基于GUI的system-config-cluster、Conga等，也提供了基于命令行的管理工具。
　　system-config-cluster是一个用于创建集群和配置集群节点的图形化管理工具，它有集群节点配置和集群管理两个部分组成，分别用于创建集群节点配置文件和维护节点运行状态。一般用在RHCS早期的版本中。Conga是一种新的基于网络的集群配置工具，与system-config-cluster不同的是，Conga是通过web方式来配置和管理集群节点的。Conga有两部分组成，分别是luci和ricci，luci安装在一台独立的计算机上，用于配置和管理集群，ricci安装在每个集群节点上，Luci通过ricci和集群中的每个节点进行通信。RHCS也提供了一些功能强大的集群命令行管理工具，常用的有clustat、cman_tool、ccs_tool、fence_tool、clusvcadm等，这些命令的用法将在下面讲述。
　　7、 Redhat GFS
　　GFS是RHCS为集群系统提供的一个存储解决方案，它允许集群多个节点在块级别上共享存储，每个节点通过共享一个存储空间，保证了访问数据的一致性，更切实的说，GFS是RHCS提供的一个集群文件系统，多个节点同时挂载一个文件系统分区，而文件系统数据不受破坏，这是单一的文件系统，例如EXT3、EXT2所不能做到的。
　　为了实现多个节点对于一个文件系统同时读写操作，GFS使用锁管理器来管理I/O操作，当一个写进程操作一个文件时，这个文件就被锁定，此时不允许其它进程进行读写操作，直到这个写进程正常完成才释放锁，只有当锁被释放后，其它读写进程才能对这个文件进行操作，另外，当一个节点在GFS文件系统上修改数据后，这种修改操作会通过RHCS底层通信机制立即在其它节点上可见。在搭建RHCS集群时，GFS一般作为共享存储，运行在每个节点上，并且可以通过RHCS管理工具对GFS进行配置和管理。这些需要说明的是RHCS和GFS之间的关系，一般初学者很容易混淆这个概念：运行RHCS，GFS不是必须的，只有在需要共享存储时，才需要GFS支持，而搭建GFS集群文件系统，必须要有RHCS的底层支持，所以安装GFS文件系统的节点，必须安装RHCS组件。
　　服务器IP：
　　192.168.26.209（luci) node #ansible也安装配置在此服务器上了
　　192.168.26.210 node1
　　192.168.26.211 node2
　　192.168.26.212 node3
　　webVIP：192.168.26.216
　　1、设置ssh互信（设置26.209与其它三台服务器SSH互信）

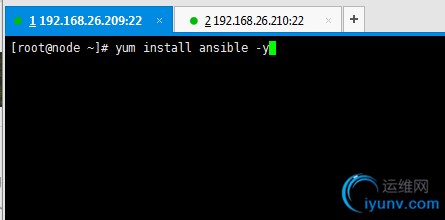

　　2、安装ansible. #192.168.26.209
　　yum install ansible -y

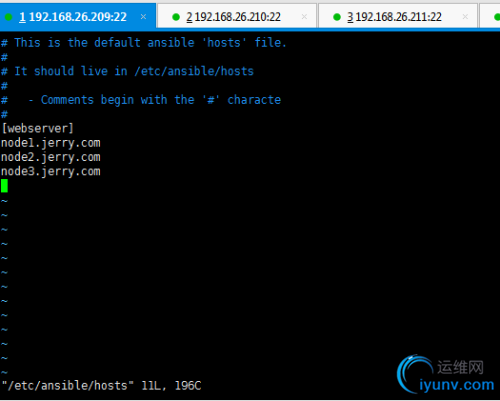

　　ansible 配置文件：vim /etc/ansible/hosts
　　[webserver]
　　node1.jerry.com
　　node2.jerry.com
　　node3.jerry.com

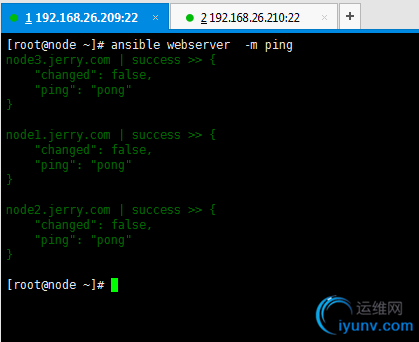

　　可以测试下ansible使用:

　　部署RHCS的方式
　　conga：部署、资源管理等功能
　　conga：luci+ricci
　　luci：work station（yum -y install luci --disablerepo=epel）
　　ricii：cluster nodes（ansible webserver -m service -a "name=ricci state=started enabled=yes"）
　　手动安装：corosync+cman +rgmanager
　　常用命令:
　　cman_tool
　　clustat
　　clusvadm
　　ccs_tool
　　基于命令行实现rhcs的应用：执行下列命令(192.168.26.209上）
　　ansible webserver -m yum -a "name=corosync state=present"
　　ansible webserver -m yum -a "name=cman state=present"
　　ansible webserver -m yum -a "name=rgmanager state=present"
　　ansible webserver -m service -a "name=coroync state=starated enabled=yes"
　　ansible webserver -m service -a "name=cman state=starated enabled=yes"
　　ansible webserver -m service -a "name=rgmanager state=starated enabled=yes"
　　ansible webserver -m service -a "name=ricci state=started enabled=yes"
　　yum -y install luci --disablerepo=epel  # 仅192.168.26.209 安装

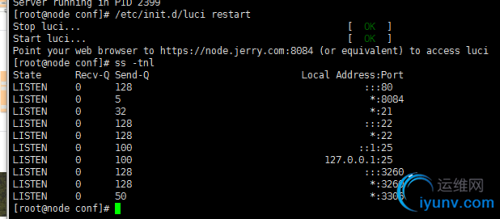

　　启动LUCI服务：

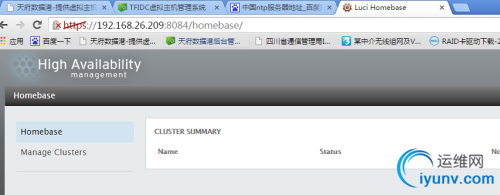

　　访问管理后台：192.168.26.209：8084 （https://node.jerry.com:8084)

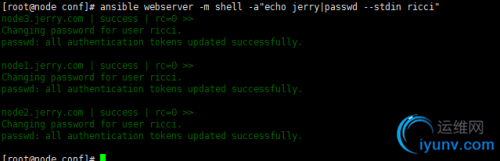

　　记得为ricci账号设置密码，后面会用到否则无法正常通信进行集群结点的创建。

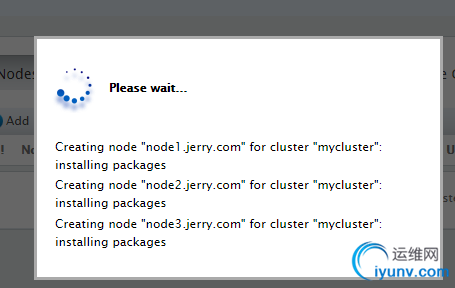

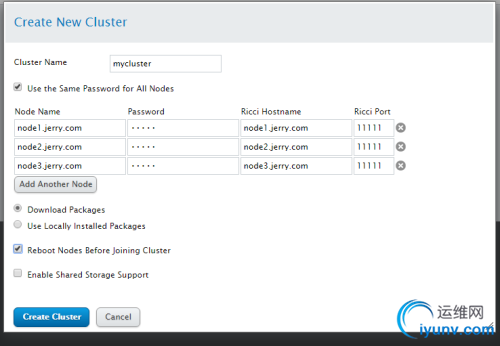

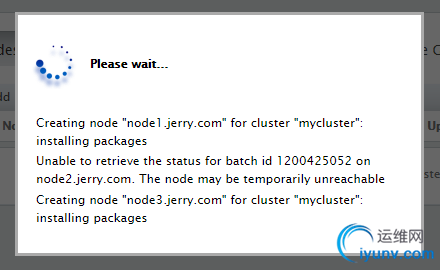

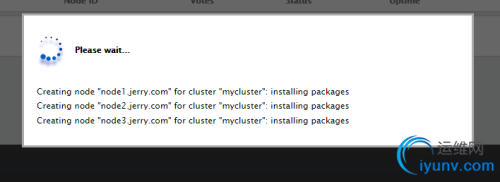

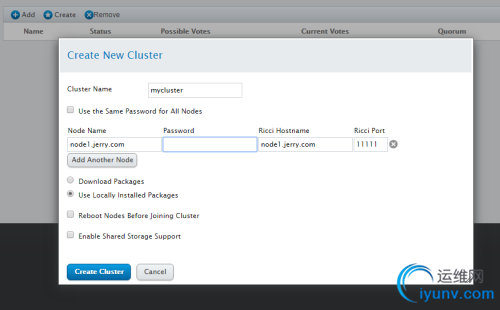

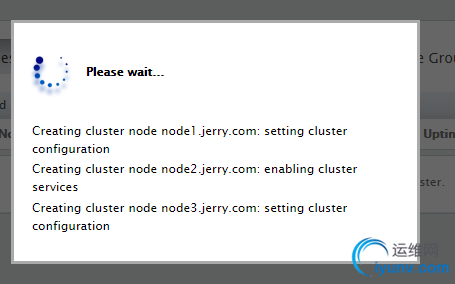

　　创建集群并加入接点：输入接点名称及刚我们设置的密码

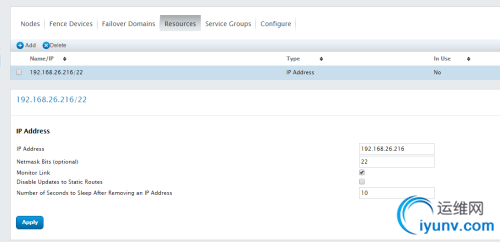

　　配置VIP:192.168.26.216

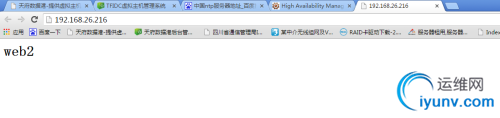

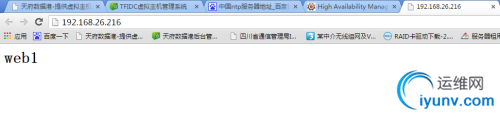

　　测试访问：
