利用python实现网卡流量图表绘制！！！

浅见池也

　　项目背景：
　　利用python实现一个自动化的网卡流量图表绘制，这对于我们实现自动化运维平台有更深入的理解，
　　也会让我们对于现有的一些监控软件的一些实现都有很大的帮助。
　　实现环境：
　　虚拟机VMware Workstation 12 player
　　服务器：centos6.5的系统  ip：192.168.0.25
　　python2.6.6
　　rrdtool模块、time模块、psutil模块。
　　SecureCRT ssh远程连接软件
　　实验过程：
　　思路其实很清醒：创建rrd数据库---->数据写入rrd数据库----->根据数据画图  ok！！！完事儿

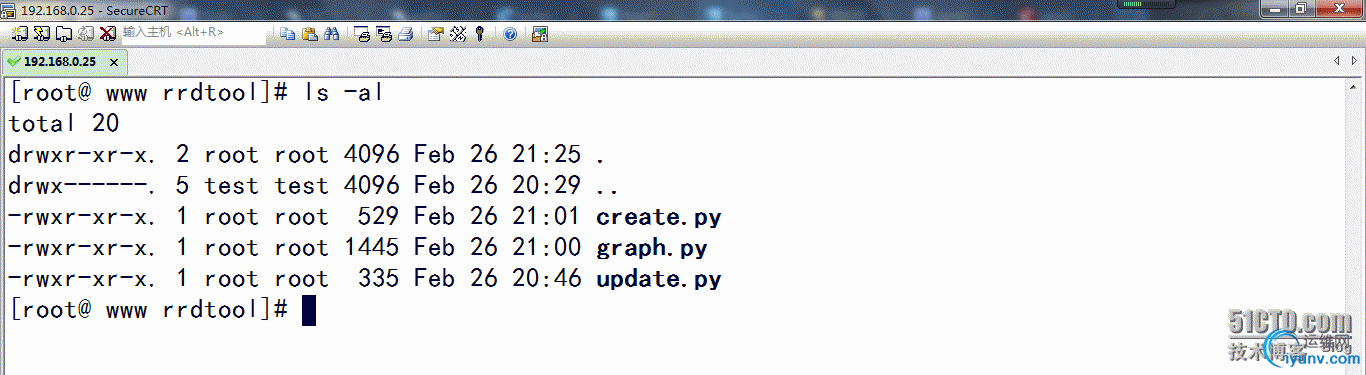

　　一、首先创建我们的工作目录，然后创建三个文件（create.py、update.py、graph.py）。

　　二、创建rrd数据库。
　　[root@ www rrdtool]# cat create.py
　　#!/usr/bin/env python
　　import rrdtool
　　import time
　　cur_time=str(int(time.time()))
　　rrd=rrdtool.create('Flow.rrd','--step','300','--start',cur_time,
　　'DS:eth0_in:COUNTER:600:0:U',
　　'DS:eth0_out:COUNTER:600:0:U',
　　'RRA:AVERAGE:0.5:1:600',
　　'RRA:AVERAGE:0.5:6:700',
　　'RRA:AVERAGE:0.5:24:775',
　　'RRA:AVERAGE:0.5:288:797',
　　'RRA:MAX:0.5:1:600',
　　'RRA:MAX:0.5:6:700',
　　'RRA:MAX:0.5:24:775',
　　'RRA:MAX:0.5:444:797',
　　'RRA:MIN:0.5:1:600',
　　'RRA:MIN:0.5:6:700',
　　'RRA:MIN:0.5:24:775',
　　'RRA:MIN:0.5:444:797')
　　if rrd:
　　print rrdtool.error()

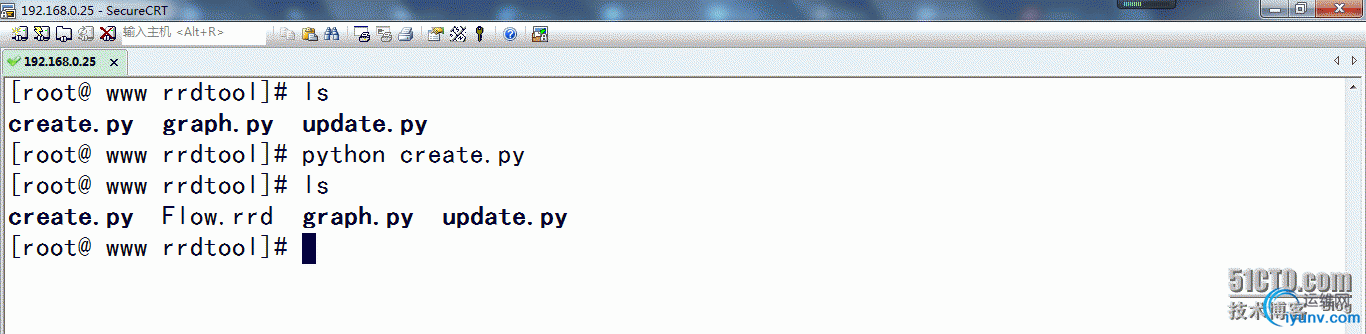

　　赋予执行权限执行一下。

可以看到我们创建了一个名字是Flow.rrd的数据库文件。

　　三、数据写入到rrd数据库
　　[root@ www rrdtool]# cat update.py
　　#!/usr/bin/env python
　　import rrdtool
　　import time,psutil
　　total_input_traffic = psutil.net_io_counters()[1]
　　total_output_traffic = psutil.net_io_counters()[0]
　　starttime=int(time.time())
　　update=rrdtool.updatev('/home/test/rrdtool/Flow.rrd','%s:%s:%s' %
　　(str(starttime),str(total_input_traffic),str(total_output_traffic)))
　　print update

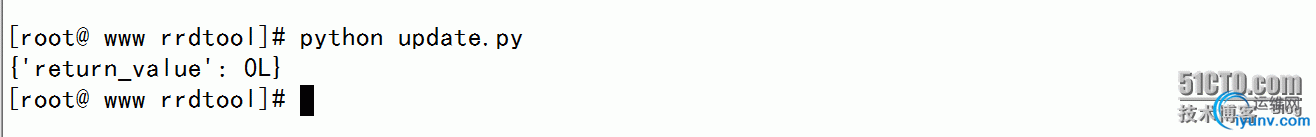

　　执行一下，数据写入~~~

四、最后一步，绘图！！！！！

　　[root@ www rrdtool]# cat  graph.py
　　#!/usr/bin/python
　　import rrdtool
　　import time
　　title="Server network  traffic flow ("+time.strftime('%Y-%m-%d',
　　time.localtime(time.time()))+")"
　　rrdtool.graph( "Flow.png", "--start", "-1d","--vertical-label=Bytes/s",
　　"--x-grid","MINUTE:12:HOUR:1:HOUR:1:0:%H",
　　"--width","650","--height","230","--title",title,
　　"DEF:inoctets=Flow.rrd:eth0_in:AVERAGE",
　　"DEF:outoctets=Flow.rrd:eth0_out:AVERAGE",
　　"CDEF:total=inoctets,outoctets,+",
　　"LINE1:total#FF8833:Total traffic",
　　"AREA:inoctets#00FF00:In traffic",
　　"LINE1:outoctets#0000FF:Out traffic",
　　"HRULE:6144#FF0000:Alarm value\\r",
　　"CDEF:inbits=inoctets,8,*",
　　"CDEF:outbits=outoctets,8,*",
　　"COMMENT:\\r",
　　"COMMENT:\\r",
　　"GPRINT:inbits:AVERAGE:Avg In traffic\: %6.2lf %Sbps",
　　"COMMENT:   ",
　　"GPRINT:inbits:MAX:Max In traffic\: %6.2lf %Sbps",
　　"COMMENT:  ",
　　"GPRINT:inbits:MIN:MIN In traffic\: %6.2lf %Sbps\\r",
　　"COMMENT: ",
　　"GPRINT:outbits:AVERAGE:Avg Out traffic\: %6.2lf %Sbps",
　　"COMMENT: ",
　　"GPRINT:outbits:MAX:Max Out traffic\: %6.2lf %Sbps",
　　"COMMENT: ",
　　"GPRINT:outbits:MIN:MIN Out traffic\: %6.2lf %Sbps\\r")

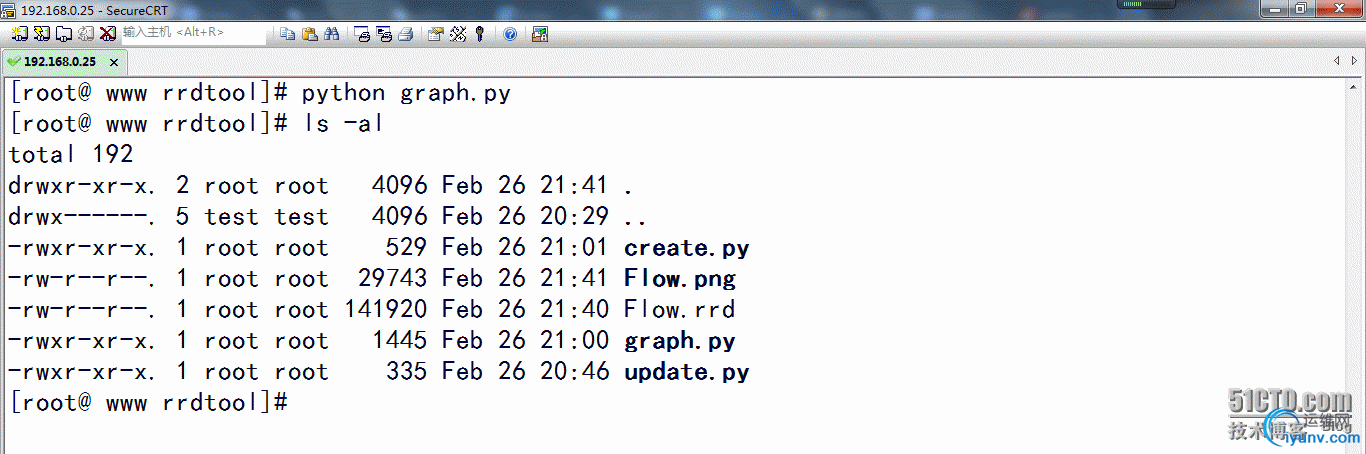

　　执行它，绘图！！！

可以看到我们生成了一个图片，你肯定是想看一幅漂亮的图片，而不是这个！！！！

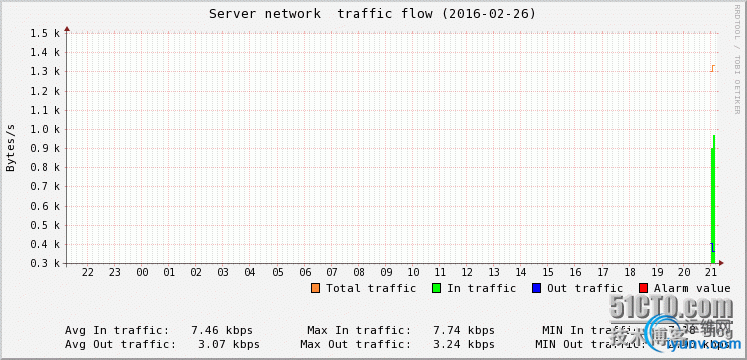

可以看到，有没有很神奇！！！！！！！！！！！！件相当于我们自己写了一个监控软件，而且看起来还很美！！！！！

　　总结：通过这个项目我们可以对与监控有更清晰的认识，其实一般也就这三步：
　　创建rrd数据库---->数据写入rrd数据库----->根据数据画图  ok！！！完事儿
　　希望大家可以得到学习，谢谢，知识在于共享！！！！
