Lvs+keepalived架构简单案列

rgw2qe

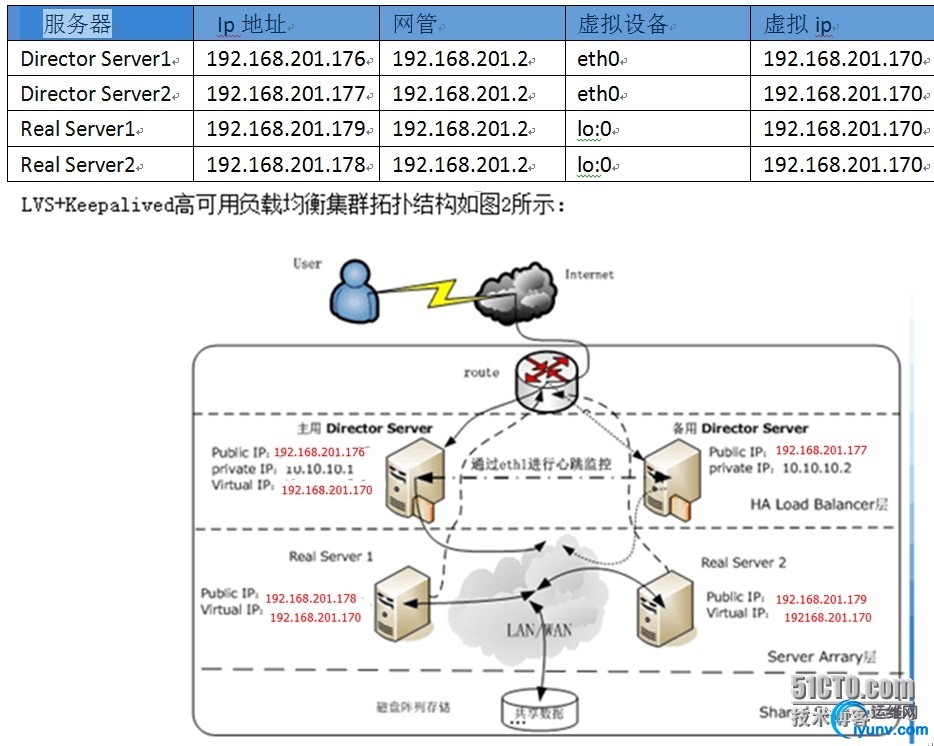

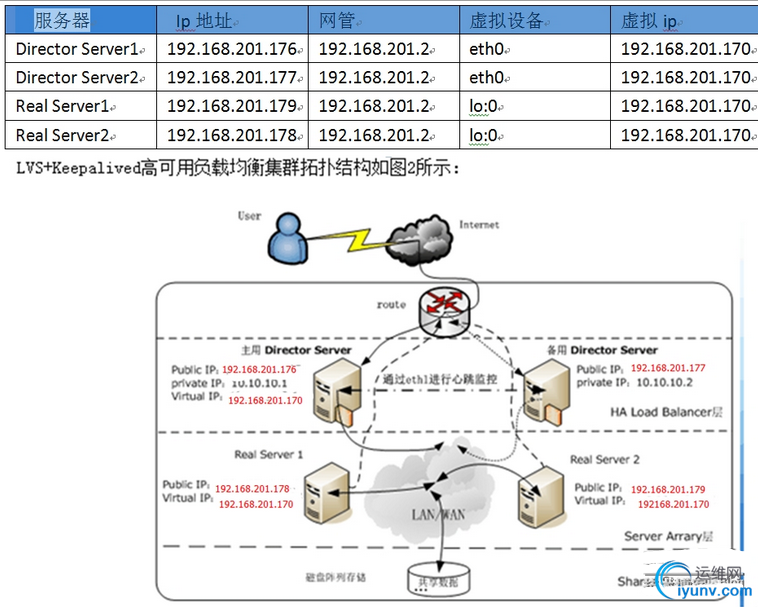

IP地址规划：

1.环境的大家和软件的安装

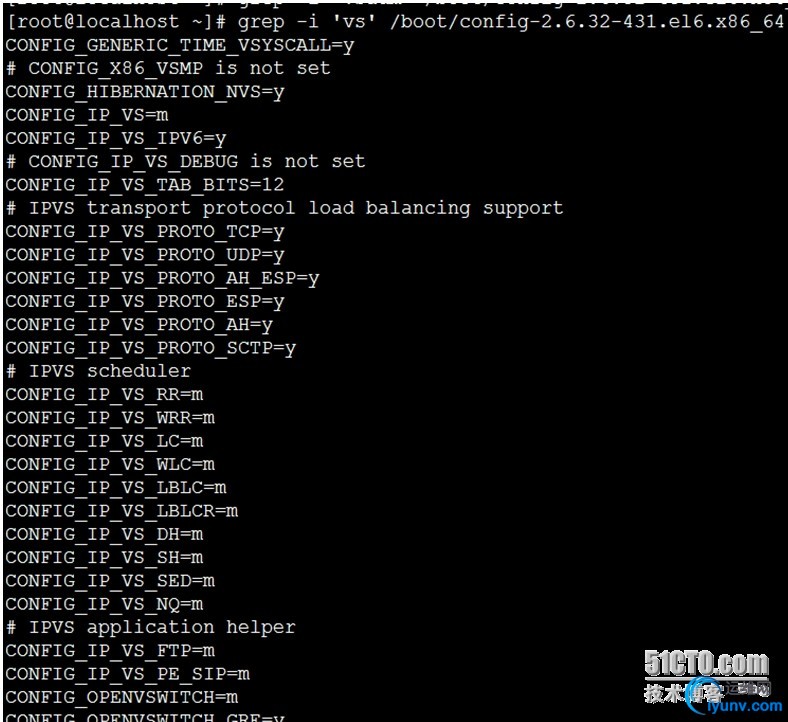

检查Linux内核版本是否支持ipvsadm模块

(1)源码编译安装
wgethttp://www.linuxvirtualserver.or ... ipvsadm-1.24.tar.gz
wget http://www.keepalived.org/software/keepalived-1.1.17.tar.gz
uname -r                             (查看内核版本，下面的要和查看到的内核版本一样)
ln -s/usr/src/kernels/2.6.32-358.23.2.el6.x86_64/ /usr/src/linux   (如果/usr/src/kernels下面没有内容，可使用yum-y install kernel-devel安装即可)
2)安装依赖包
yum -y  install  openssl-devel librarie*  popt-devel
3)安装主要软件
tar -zxvf ipvsadm-1.24.tar.gz
cd ipvsadm-1.24
make && make install
cd ..
tar -zxvf keepalived-1.1.17.tar.gz
cd keepalived-1.1.17
./configure
make && make install
编译的时候出现这个提示，说明keepalived和内核结合了，如果不是这样的，需要加上这个参数./configure --with-kernel-
dir=/kernel/path
Keepalived configuration
------------------------
Keepalived version       : 1.1.17
Compiler                 : gcc
Compiler flags           : -g -O2
Extra Lib                : -lpopt -lssl -lcrypto
UseIPVS Framework       : Yes
IPVS sync daemon support : Yes
Use VRRP Framework       : Yes
Use LinkWatch            : No
Use Debug flags          : No

(2)yum配置安装
yum -y install ipvsadm
yum -y install keepalived
进行安装即可，用yum安装完直接进行修改配置文件即可

2.配置单实例的lvs的DR模型

（1）手动配置
配置顺利我们关闭iptbales 和seLinux

Service iptables stop

Setenforce 0

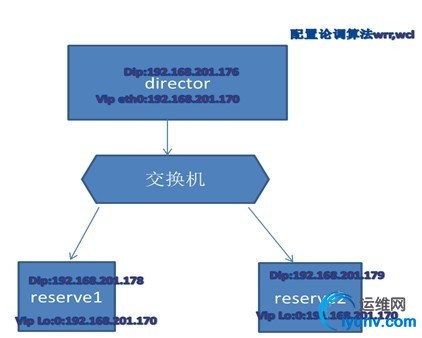

（2）配置配置director的服务器的192.168.201.176的vip 192.168.201.170

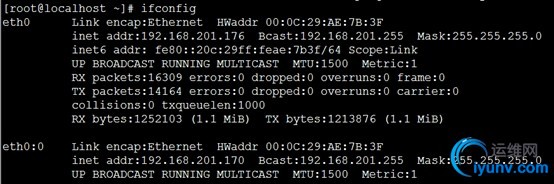

Ifconfig  eht0:0192.168.201.170  netmask 255.255.255.0 up

添加路由route  add  –host  192.168.201.170  dev eth0:0

（2）配置RealServer1和Real Server2
设置vip4的配置
开启arp防护
cd /proc/sys/net/ipv4/conf/
修改
sysctl -w net.ipv4.conf.eth0.arp_announce=2
sysctl -w net.ipv4.conf.all.arp_announce=2
echo 1 >/proc/sys/net/ipv4/conf/eth0/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

配置RealServer1 的vip  lo:0
Ifconfig lo:0 192.168.201.170  broadcast192.168.201.1  netmask 255.255.255.255 up
Route add  -host  192.168.201.170  dev lo:0
安装httpd服务
yum install httpd –y
修改index.html主页面
echo 'zzx.178.com' >/var/www/html/index.html
service httpd restart

配置Real Server2 的vip  lo:0
Ifconfig  lo:0192.168.201.170  broadcast192.168.201.1  netmask 255.255.255.255 up
Route  add  -host 192.168.201.170  dev  lo:0
安装httpd服务
yum install httpd –y
修改index.html主页面
echo 'zzx.179.com' >/var/www/html/index.html
service httpd  restart


3．配置lvs的Director Server1wcl添加ipvsadm规则
ipvsadm -C --清空
ipvsadm -A -t 192.168.201.170:80 -s rr --统计
ipvsadm -a -t 192.168.201.170:80 -r192.168.201.179 -g -w 2 --配置权重
ipvsadm -a -t 192.168.201.170:80 -r192.168.201.178 -g -w 1 --配置权重

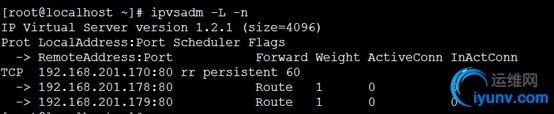

ipvsadm -L -n  --查看链接数
ipvsadm -L -n --stats -查看速率

查看结果：


测试结果

4.配置lvs+keepalived的架构
配置keepalived 的主备模式
176为keepalived主state MASTER
177为keepalived备state BACKUP
修改virtual_router_id主和备不要一致

vi /etc/keepalived/keepalived.conf
!Configuration File for keepalived
global_defs {
router_id LVS_DEVEL
}
# VIP1
vrrp_instance VI_1 {
state MASTER
interface eth0
lvs_sync_daemon_intefaceeth0
virtual_router_id 67
priority 100
advert_int 5

authentication {
auth_type PASS
auth_pass 1122
}
virtual_ipaddress {
192.168.201.170
}
}
virtual_server192.168.201.170 80 {
delay_loop 6
lb_algo rr
lb_kind DR
persistence_timeout 60
protocol TCP

real_server 192.168.201.178 80 {
# weight 100
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
real_server 192.168.201.179 80 {
# weight 100
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
}


重启keepalived
/etc/init.d/keepalived/  restart

验证效果
