HAproxy结合keepalived实现httpd的高可用服务

rgw2qe

实验前提：

1、本次实验实验的是RHEL6.4（64bit）的系统

2、确保每台服务器时间同步

3、本次实验共有4台服务器，其相关的地址为：

haproxy1:192.168.108.230

haproxy2:192.168.108.231

web1:192.168.108.199

web2:192.168.108.201

VIP:192.168.108.111

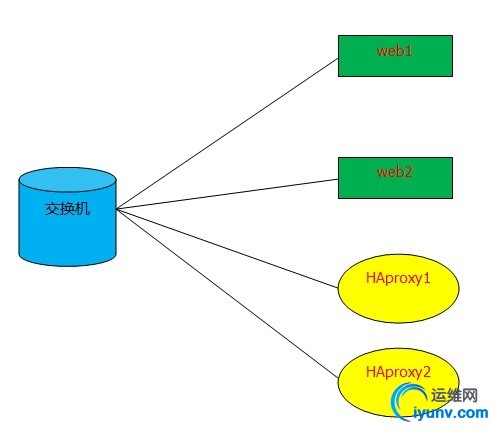

实验拓扑结构为：

一、编译安装keepalived

1、在两台haproxy(1和2上)上编译安装keepalived

# tar xf keepalived-1.2.13.tar.gz

# cd keepalived-1.2.13

# ./configure –prefix=/

# make && make install

# chkconfig  --add keepalived

# chkconfig keepalived on

2、在haproxy1修改配置文件/etc/keepalived/keepalived.conf内容为如下：

! Configuration File for keepalived

global_defs {

   notification_email {

        xsl@localhost

   }

   notification_email_from root@localhost

   smtp_server 127.0.0.1

   smtp_connect_timeout 120

   router_id haproxy1

}

vrrp_instance web {

    state MASTER                    #haproxy1这台服务器为MASTER

    interface eth0

    virtual_router_id 200

    priority 100                      #优先级为100

    advert_int 1

    authentication {

        auth_type PASS

        auth_pass 1111

    }

    virtual_ipaddress {

        192.168.108.111         #虚拟ip地址为192.168.108.111

    }

}

3、将haproxy1上的配置文件/etc/keepalived/keepalived.conf复制给haproxy2

# scp /etc/keepalived/keepalived.conf  192.168.108.231:/etc/keepalived/

复制完成后，还需要在haproxy2修改这个配置文件的如下参数：

router_id haproxy2

state BACKUP

priority 90

4、修改完成后再haproxy1和haproxy2启动keepalived服务

# service keepalived start

5、观察haproxy上是否有VIP地址

# ip addr show

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN

    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

    inet 127.0.0.1/8 scope host lo

    inet6 ::1/128 scope host

       valid_lft forever preferred_lft forever

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000

    link/ether 00:0c:29:5f:a5:e3 brd ff:ff:ff:ff:ff:ff

    inet 192.168.108.230/24 brd 192.168.108.255 scope global eth0

    inet 192.168.108.111/32 scope global eth0     #VIP地址已经有了

    inet6 fe80::20c:29ff:fe5f:a5e3/64 scope link

       valid_lft forever preferred_lft forever

至此，keepalived的核心配置已经完成了。

二、配置安装haproxy

由于在RHEL6.4系统平台上自带了haproxy的RPM包。因此，在这里我就使用RPM包的方式来安装haproxy。

说明：以下步骤需要在两台服务器都完成的

1、安装haproxy软件包

# yum –y install haproxy

# chkconfig haproxy on

2、修改器配置文件/etc/haproxy/haproxy.cfg为如下内容:

global

    log         127.0.0.1 local2

    chroot      /var/lib/haproxy

    pidfile     /var/run/haproxy.pid

    maxconn     4000

    user        haproxy

    group       haproxy

    daemon

    # turn on stats unix socket

stats socket /var/lib/haproxy/stats

defaults

    mode                    http

    log                     global

    option                  httplog

    option                  dontlognull

    option http-server-close

    option forwardfor       except 127.0.0.0/8

    option                  redispatch

    retries                 3

    timeout http-request    10s

    timeout queue           1m

    timeout connect         10s

    timeout client          1m

    timeout server          1m

    timeout http-keep-alive 10s

    timeout check           10s

    maxconn                 3000

frontend healthcheck

        bind 192.168.108.111:80

        mode http

        option httpclose

        option forwardfor

        default_backend webserver

backend webserver

    balance     roundrobin

    server      web1 192.168.108.199:80 inter 1000 rise 1 fall 2  check  maxconn 2000

    server      web2 192.168.108.201:80 inter 1000 rise 1 fall 2  check  maxconn 2000

3、添加日志文件

编辑/etc/sysconfig/rsyslog，修改SYSLOGD_OPTIONS="-c 5"为SYSLOGD_OPTIONS="-c 2"

然后再编辑/etc/rsyslog.conf,添加如下行信息：

local2.*                                                /var/log/haproxy.log

最后，重启2台服务器上的rsyslog服务

# service  rsyslog restart

三、配置安装后端web服务器

说明：以下步骤需要在两台web服务器上都完成

1、安装httpd

# yum –y install httpd

2、修改站点根目录下的默认文件index.html的内容为如下：

hello <h1>web1</h1> My ip is 192.168.108.199

注意：这是web1上的index.html文件的内容

hello <h1>web2</h1> My ip is 192.168.108.201

注意：这是web2上的index.html文件的内容

四、测试

说明：在测试时，请关闭所有服务器上的防火墙（执行iptables –F即可）和关闭selinux（执行getenforce 0即可）

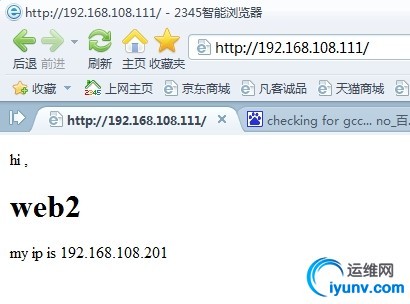

在浏览器上输入：http://192.168.108.111/,显示结果如下：

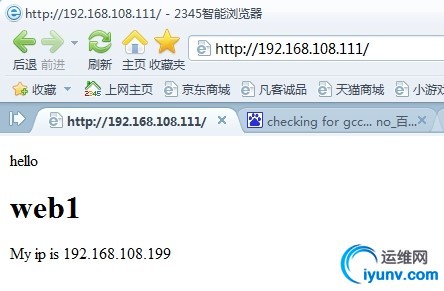

然后再执行刷新操作，显示结果如下：

默认haproxy采用的调度算法为加权轮调，因此，客户端的请求会均分的发送给后端的服务器进行处理。

五、为haproxy提供基于web界面的统计报告功能

需要在两台haproxy服务器的配置文件添加如下信息：

listen stats

        mode http

        bind 0.0.0.0:8080

        stats enable

        stats hide-version

        stats uri  /haproxyadmin?stats   #访问时指定的uri

        stats realm  "hello\ haproxy"

        stats auth  xsl:xsl

        stats admin if TRUE

然后创建用户xsl

# useradd xsl

# passwd xsl

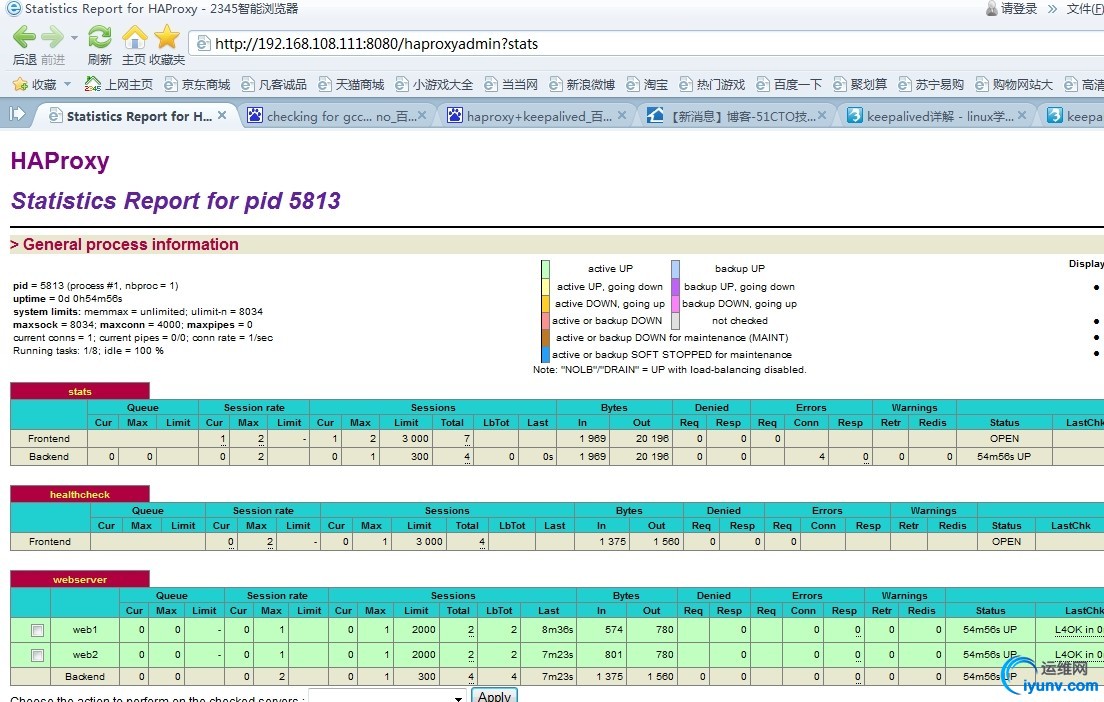

测试，访问http://192.168.108.111:8080/ haproxyadmin?stats，显示结果如下：

通过以上步骤，基于keepalived+haproxy实现httpd的高可用服务已经成功实现

六、通过检测脚本来实现MASTER/BACKUP的切换（可选部分）

需要在两台haproxy服务器上编辑/etc/keepalived/keepalived.conf，添加如下内容：

vrrp_script  chk_haproxy {

“[[ -f /etc/keepalived/down ]] && exit 1 || exit 0”

interval 2         表示每隔2秒检测一次

weight 20      如果/etc/keepalived/down文件存在，则这台服务器的优先级降低20

fall 2      如果检测2次该服务器都不在是MASTER的话，则认为该服务器不在是MASTER

rise 1           如果检测到一次该服务器成为MASTER，则认为该服务器成为MASTER

}

track_script {      #这一段的配置需要配置在实例中

      chk_haproxy

}

测试，在作为MASTER的服务器上（此处为haproxy1）创建文件/etc/keepalived/down，观察VIP是否飘移到haproxy上了。

#  touch /etc/keepalived/down

# ip addr show

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN

    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

    inet 127.0.0.1/8 scope host lo

    inet6 ::1/128 scope host

       valid_lft forever preferred_lft forever

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000

    link/ether 00:0c:29:5f:a5:e3 brd ff:ff:ff:ff:ff:ff

    inet 192.168.108.230/24 brd 192.168.108.255 scope global eth0

    inet6 fe80::20c:29ff:fe5f:a5e3/64 scope link

       valid_lft forever preferred_lft forever

上述结果可以看出，VIP已经不在haproxy1上了，此时haproxy不在作为MASTER服务器。

在haproxy2上观察是否有VIP，需要执行如下命令即可观察VIP是否已经存在：

# ip addr show

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN

    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

    inet 127.0.0.1/8 scope host lo

    inet6 ::1/128 scope host

       valid_lft forever preferred_lft forever

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000

    link/ether 00:0c:29:70:89:f4 brd ff:ff:ff:ff:ff:ff

    inet 192.168.108.231/24 brd 192.168.108.255 scope global eth0

    inet 192.168.108.111/32 scope global eth0

    inet6 fe80::20c:29ff:fe70:89f4/64 scope link

       valid_lft forever preferred_lft forever

由此可以看出，haproxy2上已经有了VIP，此时haproxy将作为MASTER服务器来接受和转发请求。

通过上述步骤，就可以实现手动完成MASTER/BACKUP的切换了，这样就不需要使用停止keepalived服务的方式来进行切换。
