Windows2012R2 高可用群集安装及配置(Live Migration)
近期闲着没事做了一些高可用相关的实验分享给大家，上一篇我们介绍了SQL Server2014的高可用，今天主要介绍一下windows server2012R2下Hyper-v3.0的高可用安装及配置；对于当下很多启用都会应用到虚拟机，所谓的虚拟化就是讲物理机转换为虚拟机。将物理机的应用服务运行到虚拟机下，当然虚拟化还是相对比较方便的，不管是从管理及应用上，都是占用相对的优势的，同样现在企业中的应用服务也要求比较严格，要求可用性相当高的，所以就应用到了高可用—群集技术了，现在企业应用比较多的虚拟产品也就大概那么多，比如：Microsoft Hyper-v、Vmware vsphere、crtix等，我比较喜欢Microsoft Hyper-v、Vmware vsphere等产品，使用起来比顺手，就拿微软的Hyper-v来说，之前windows2008r2系统自带的hyper-v服务为2.0，到windows2012R2系统下hyper-v服务就自带了hyper-v3.0了，我们都知道windows2012R2在虚拟化方面有很大的亮点，具体我就不多说了，今天我们主要介绍在windows2012R2下部署hyper-v的虚拟机的高可用---Live Migration。具体见下：

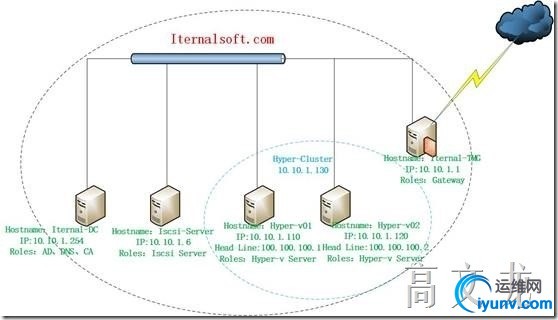

环境介绍：
Domain name:Iternalsoft.com
Hostname:Iternalsoft-DC
Ip:10.10.1.254
Roles:DC、DNS、CA
Hostname:Iscsi-Server
Ip:10.10.1.6
Roles：ISCSI Server
Hostname:Hyper-01
Ip:10.10.1.110
Heat Line:100.100.100.1
Roles：Hyper-v01
Hostname: Hyper-01
Ip:10.10.1.120
Heat Line:100.100.100.2
Roles：Hyper-v02
Hostname:Iternalsoft-TMG
Ip:10.10.1.1
Roles:Gateway
Cluster virtual IP:10.10.1.130
Cluster Virtual Name: Hyper-Cluster

AD的相关部署我就不多介绍了，在之前的文章中都有详细的安装配置介绍，同时ISCSI对的安装及配置也使用了上一篇文章中部署的应用，今天主要介绍hyper-v的高可用配置。

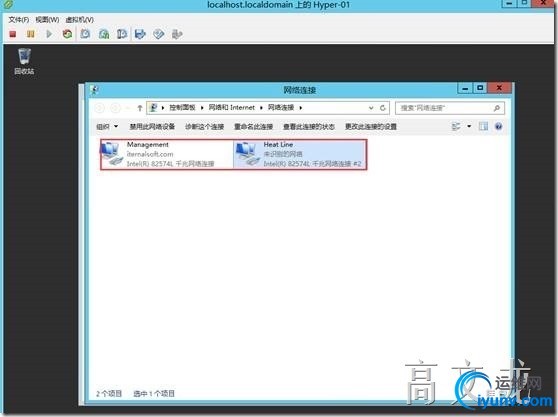

我们安装好了两台Hyper-v服务器，首先是网络配置：

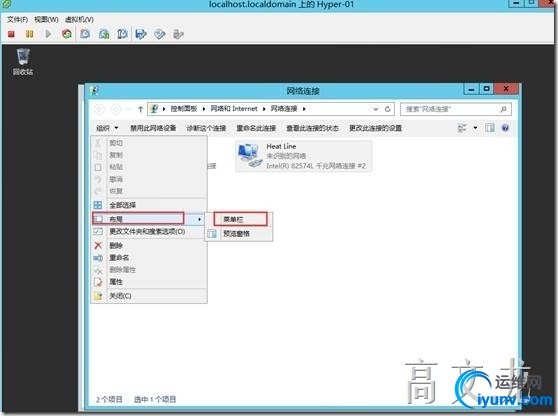

心跳线配置：

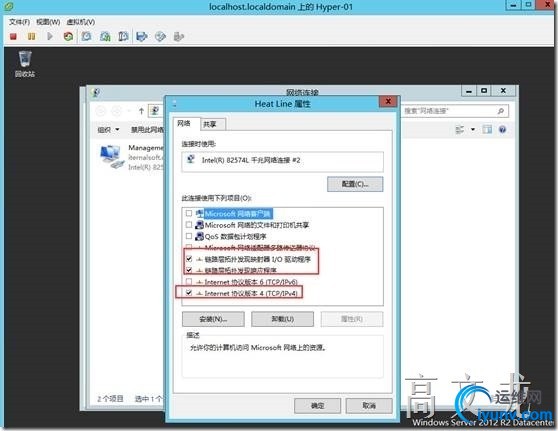

心跳线我们无需使用太多的网络配置，所以只勾选一下信息即可

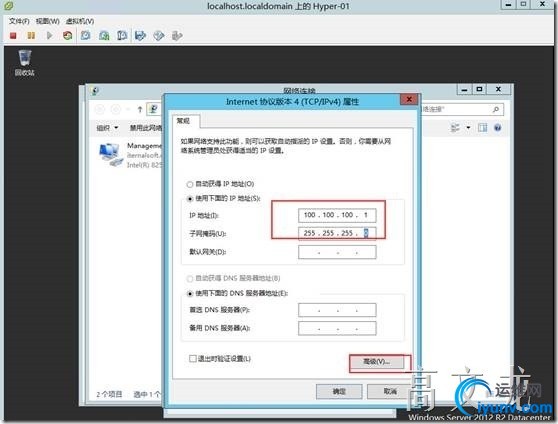

心跳线网络的地址配置

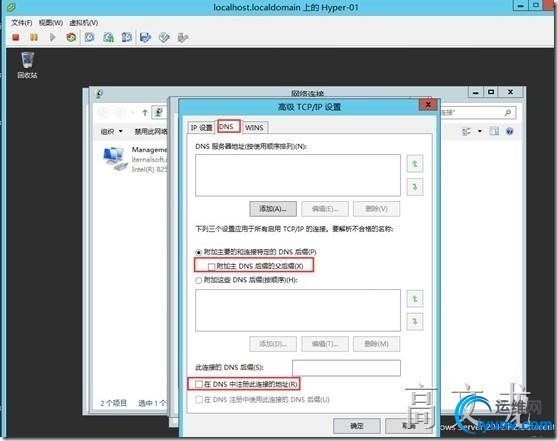

然后我们修改高可用性的网络高级设置---dns下按照以下配置即可

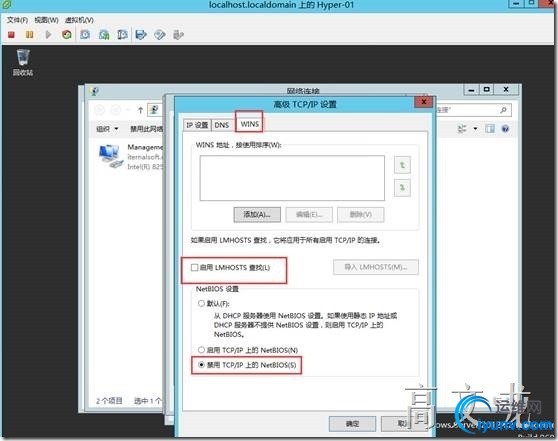

同样在wins下也使用以下配置即可

最后我们需要修改服务器的网络级别。因为我们该服务器有双网卡

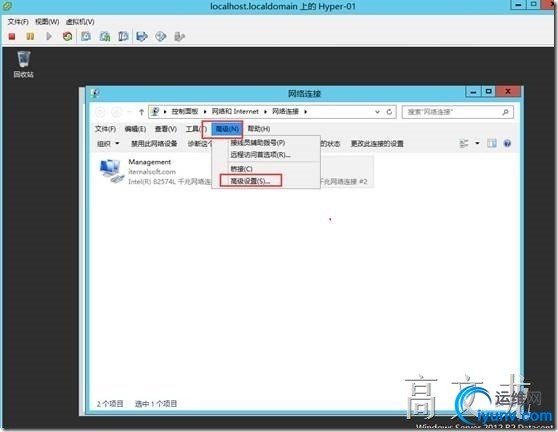

单击高级设置

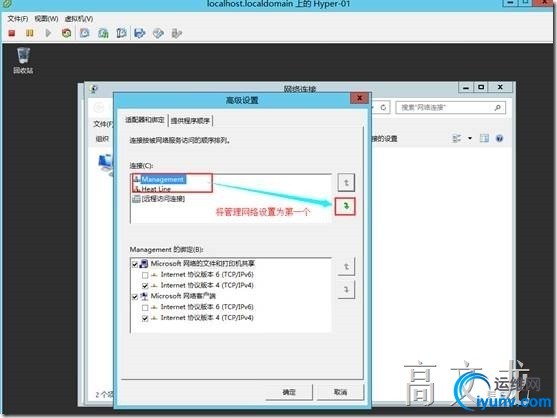

修改网卡级别，建议将管理网络设置优先级高

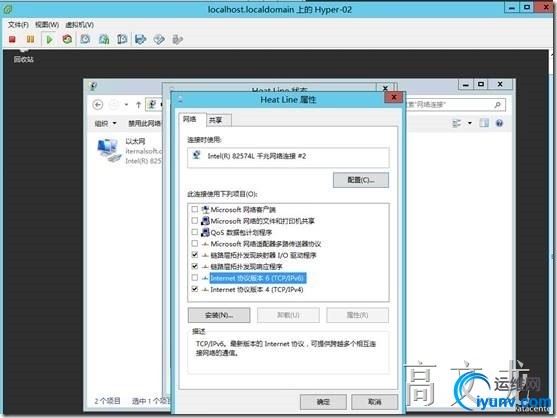

接下来按照server1的网络属性进行配置server2的心跳线网络

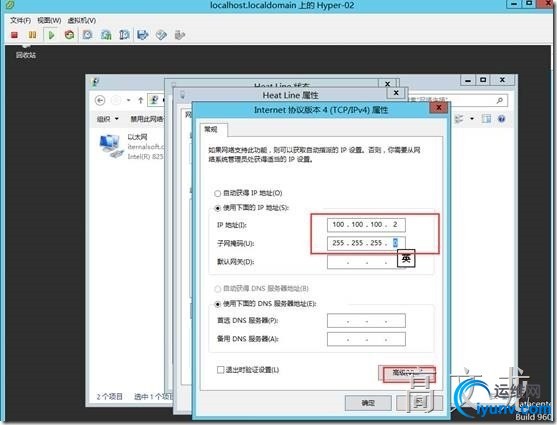

心跳地址

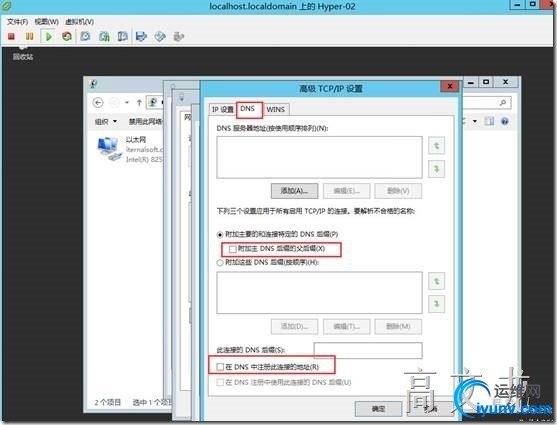

Dns选项配置

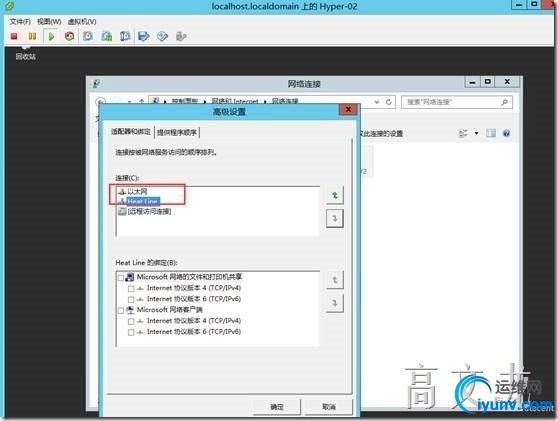

同样修改网卡级别

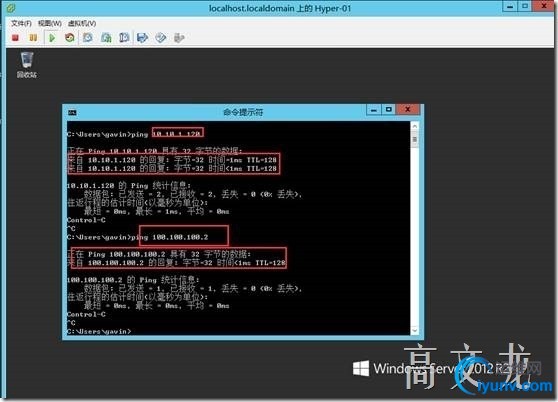

接下来测试网络是否正常通信，管理网络及心跳网络都互通

接下来我们就需要通过ISCSI服务器为两台服务器分配磁盘，实现磁盘共享卷

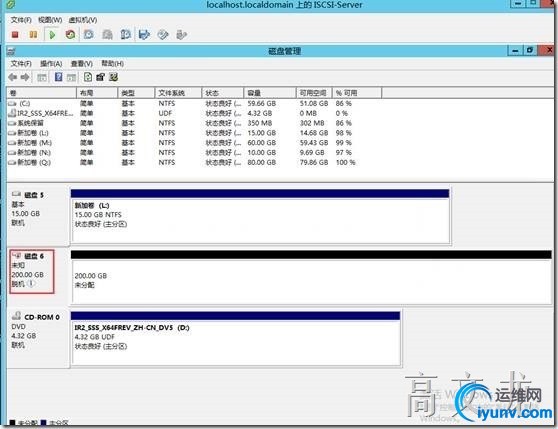

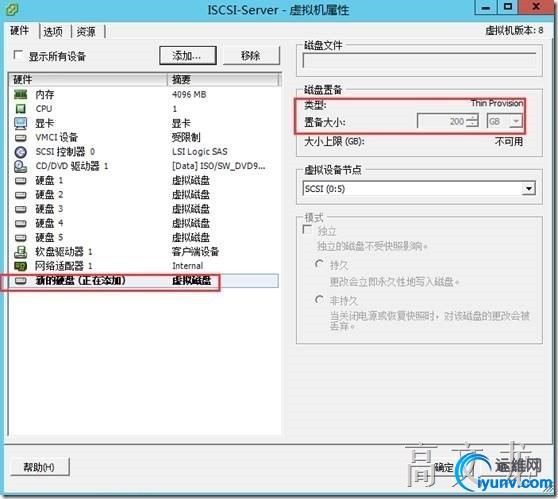

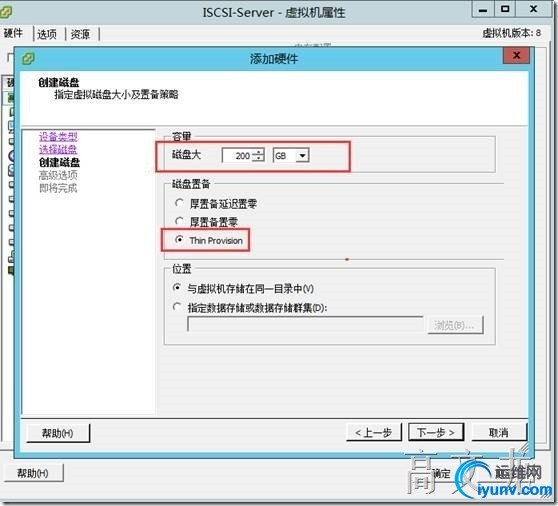

关于ISCSI服务器的配置见上盘文章中，就不错详细配置了，接下来是为两台服务器分配磁盘共享卷，我们首先为ISCSI服务器挂载一块200G的磁盘供HYPER-V做磁盘共享卷

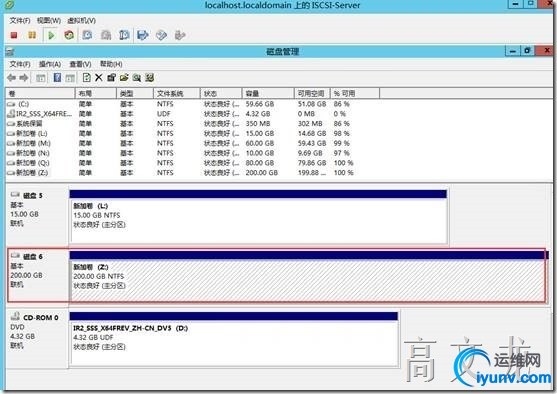

接下来我们需要联机及初始化磁盘并且分配盘符

分配盘符Z

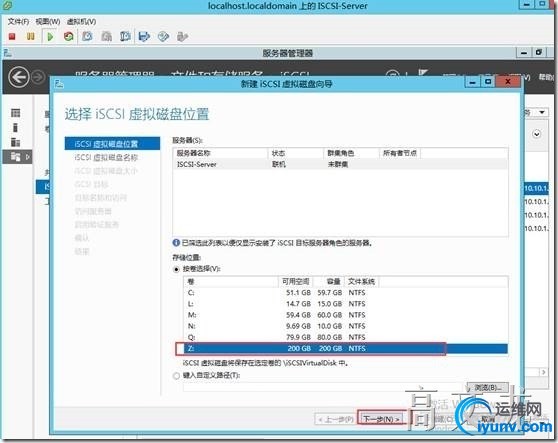

接下来我们我们需要通过ISCSI添加磁盘

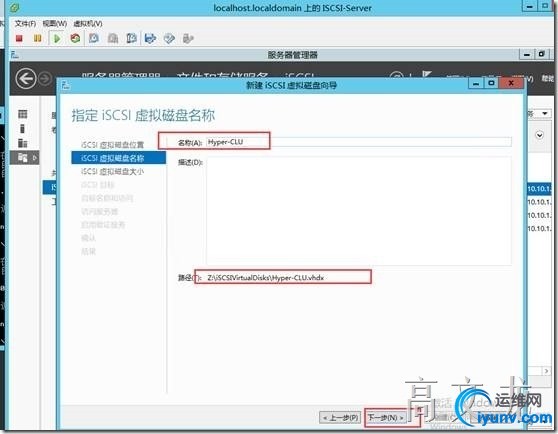

定义虚拟磁盘名称

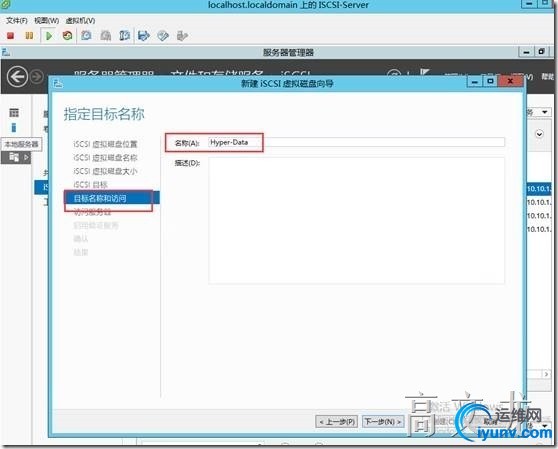

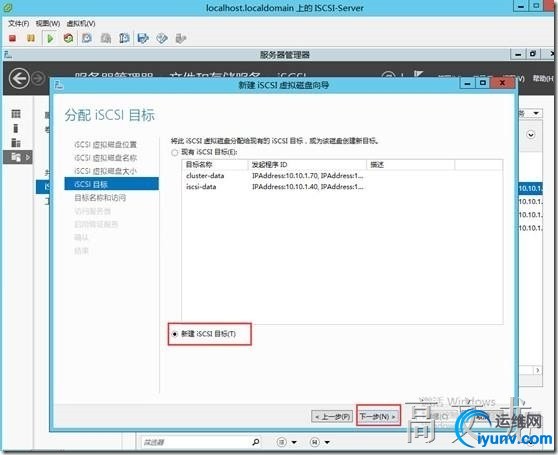

我们新建一个ISCSI目标

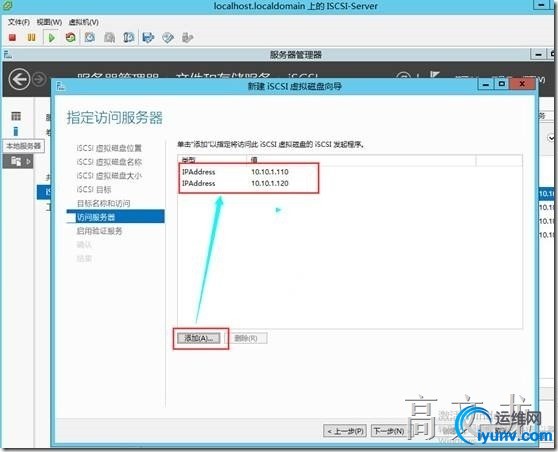

接下来添加两台需要添加共享磁盘的服务器的ip地址

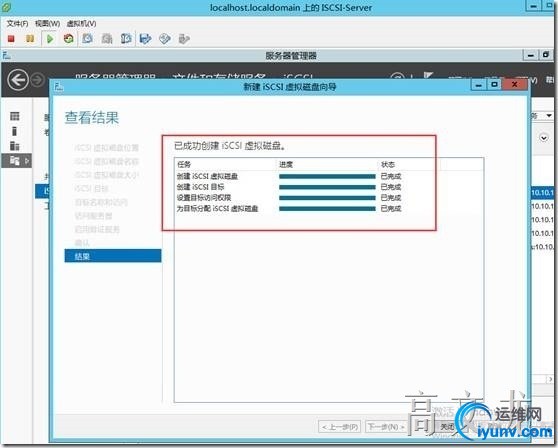

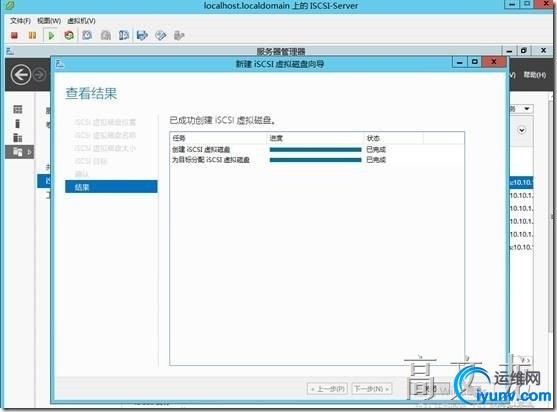

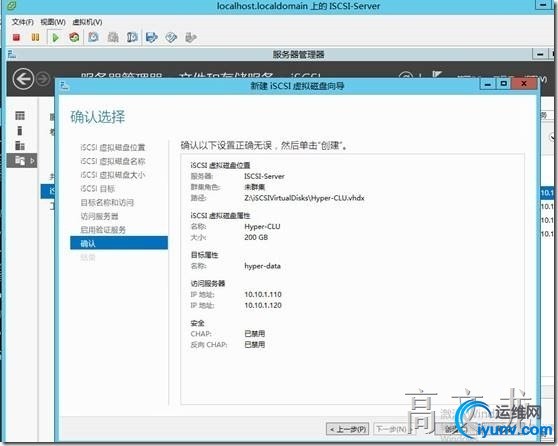

创建完成该

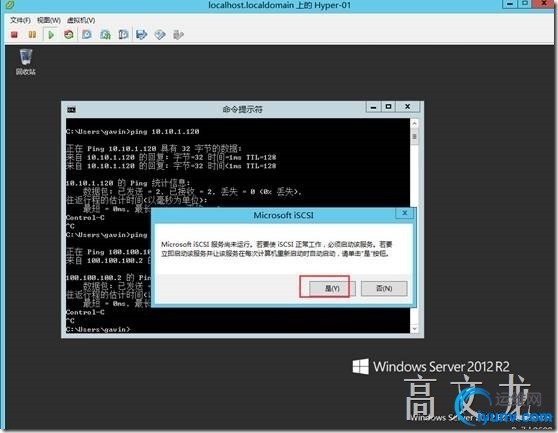

接下来我们在两台服务器上通过iscsi发起程序连接共享磁盘

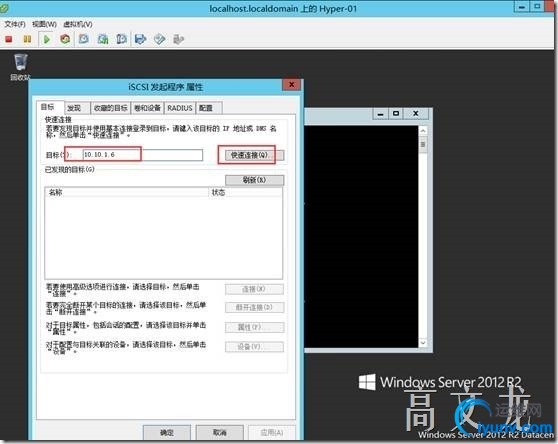

输入ISCSI Server的地址，然后单击快速连接即可

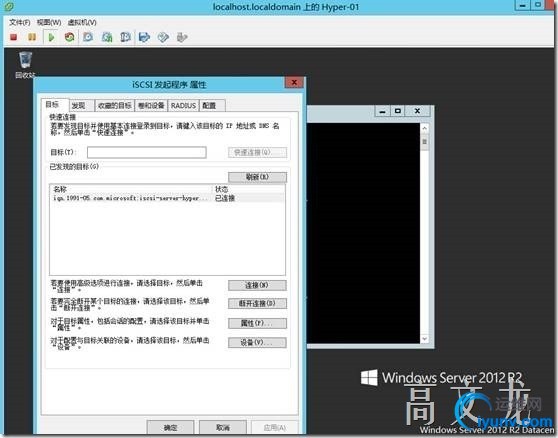

Iscisi服务器链接正常

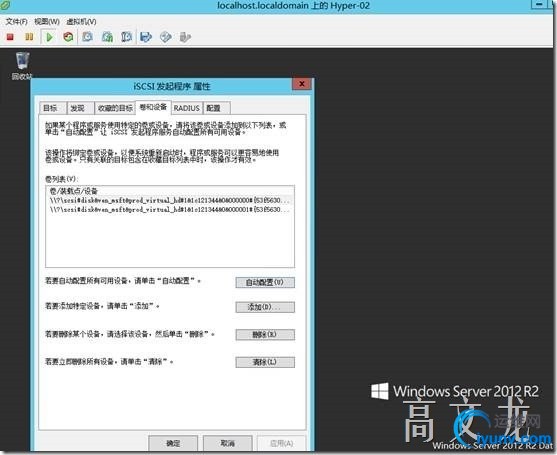

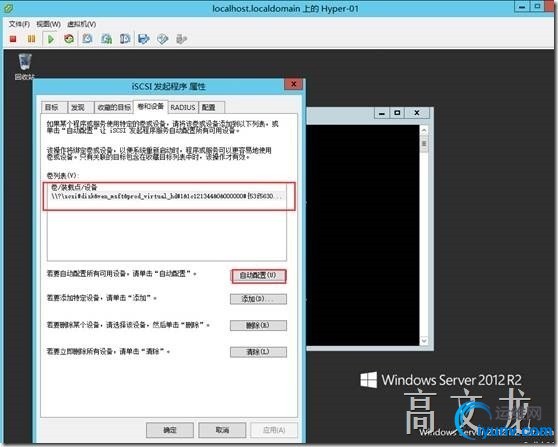

然后单击卷和设备---单击自动配置

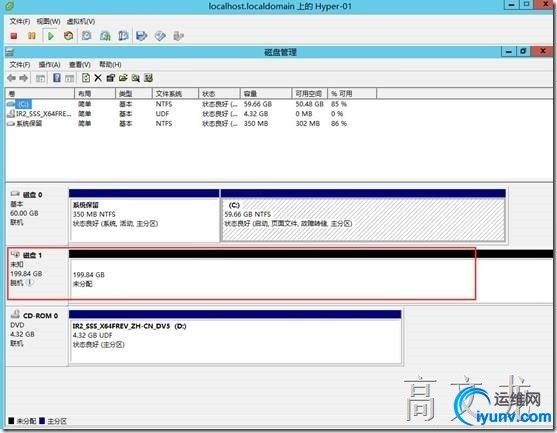

我们通过磁盘管理发现ISCSI Server链接的共享磁盘已经链接

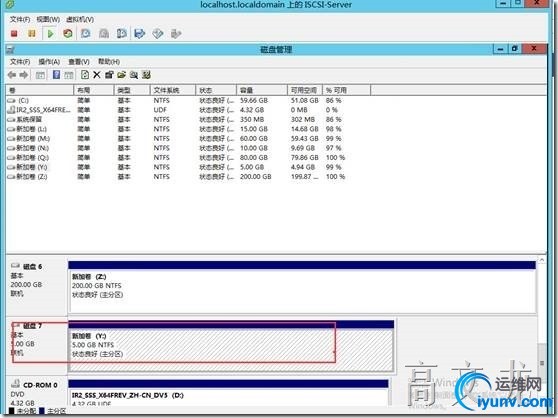

因为是群集，所以我们还需要添加一块用于仲裁见证的磁盘，该磁盘不要太大，5G就够用了。所以我们需要通过以上的方法来添加即可

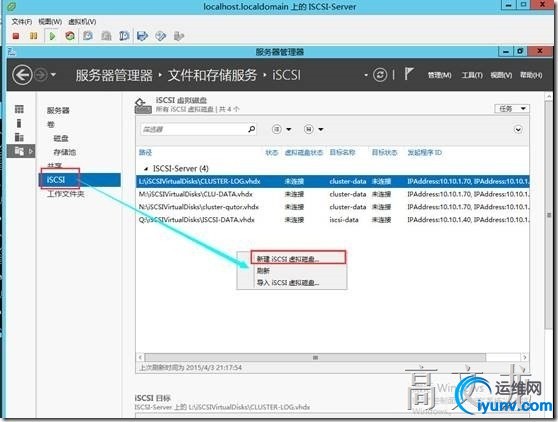

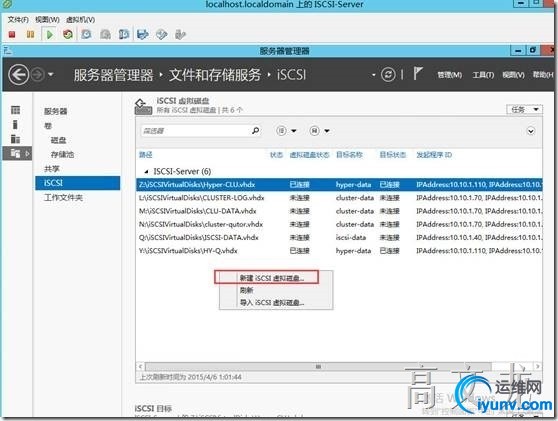

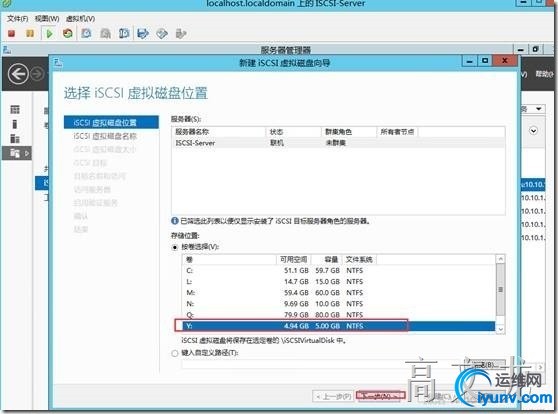

添加ISCSI虚拟磁盘

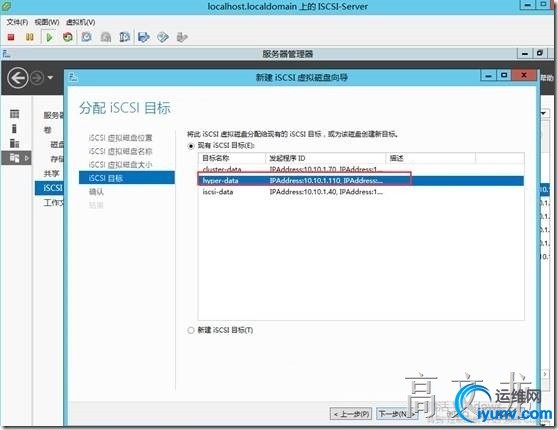

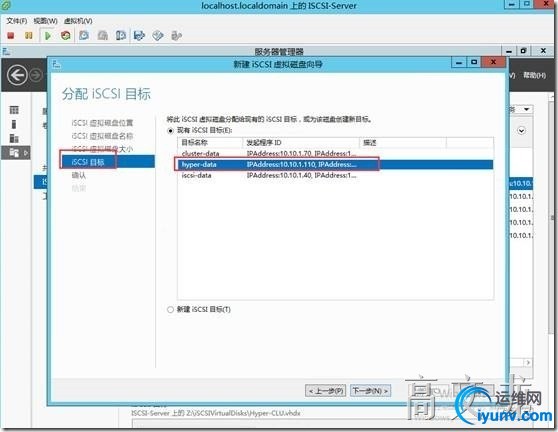

选择ISCIS目标---我们之前为服务器新建的目标即可

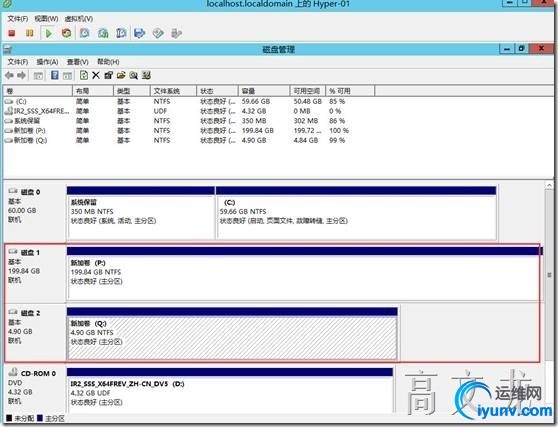

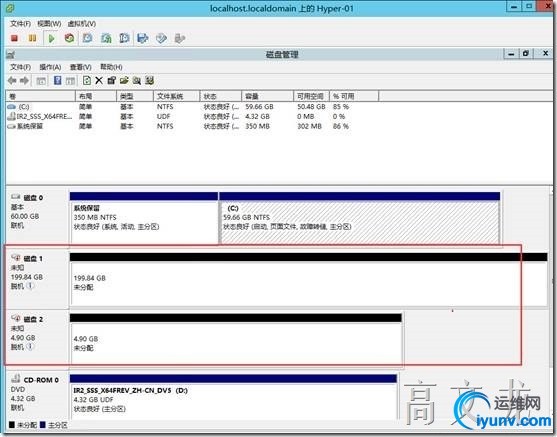

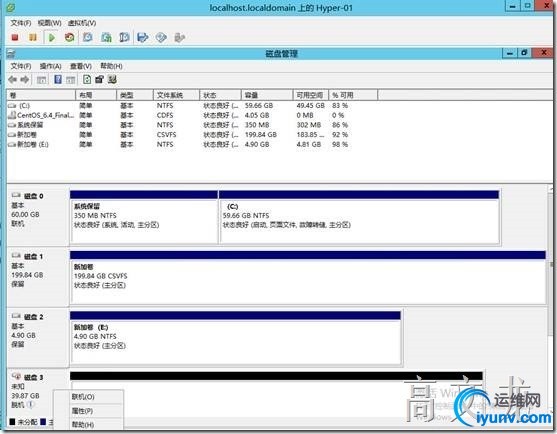

我们在打开server01的磁盘管理，查看磁盘自动挂载

然后我们需要联机磁盘及初始化磁盘最后分配盘符即可

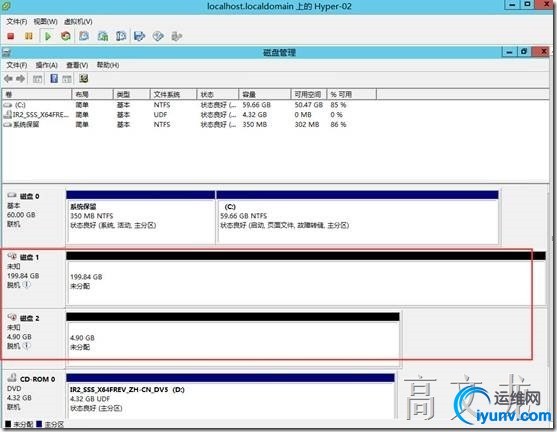

为我们还需要在server02上通过ISCSI发起程序连接共享磁盘

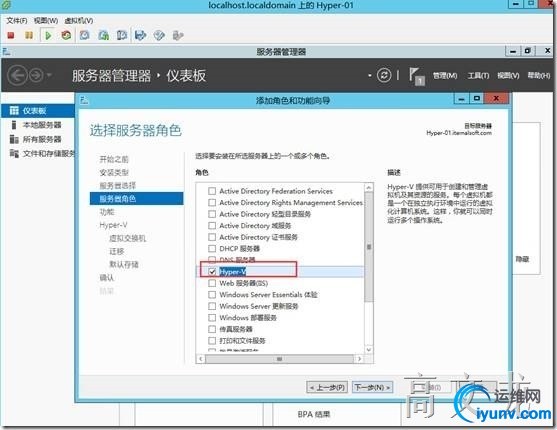

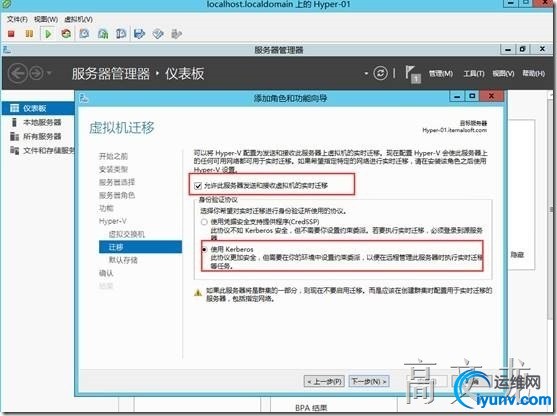

接下来我们需要为两台服务器安装添加hyper-v角色

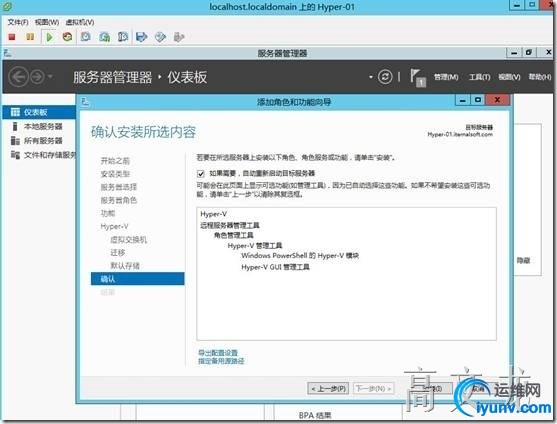

准备安装

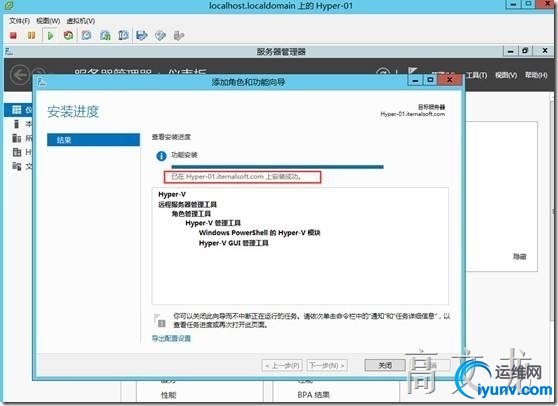

安装完成

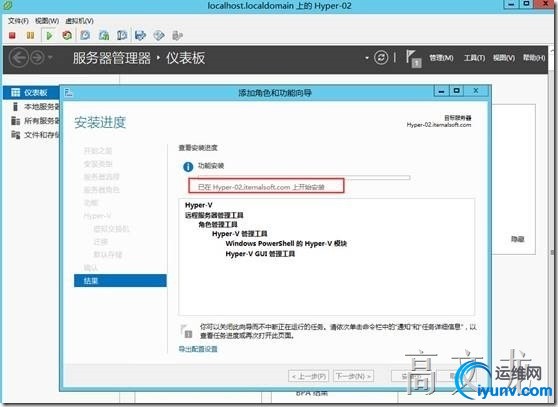

我们同样需要在server02上安装hyper-v角色服务

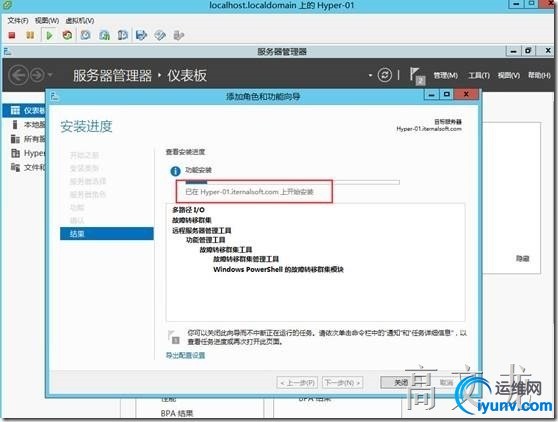

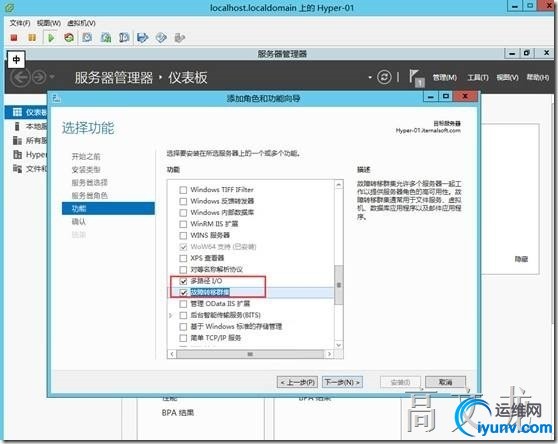

安装完成hyper-v角色后，我们接下来就是安装群集故障转移角色了

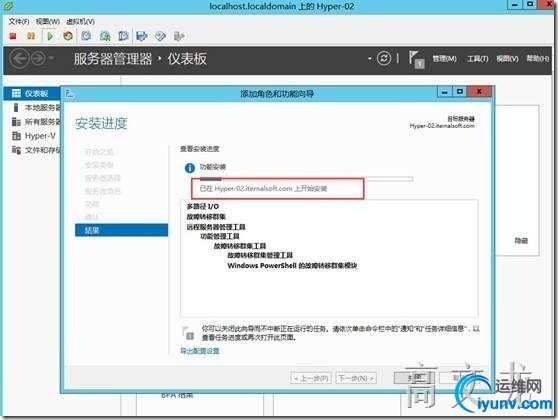

我们同样需要为server02添加群集故障转移角

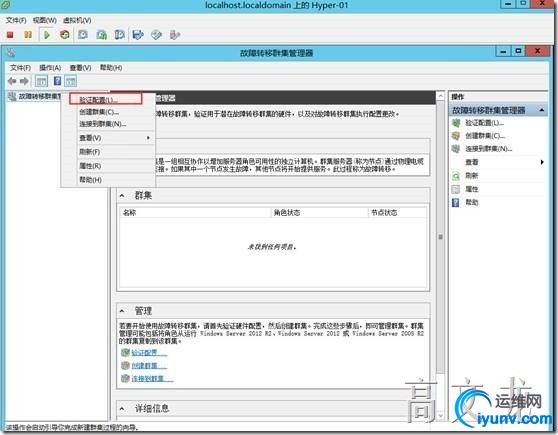

等待安装完成后，接下来就是验证机配置群集了

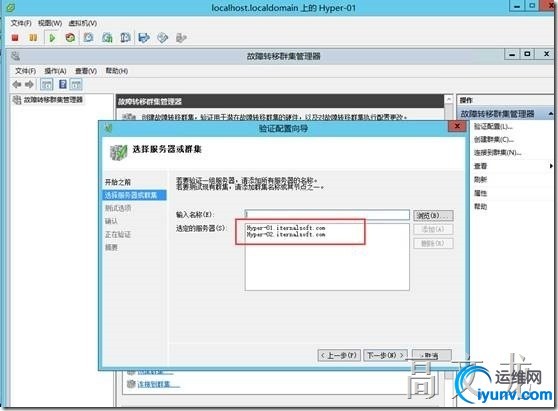

添加两台准备定义的群集服务器名称

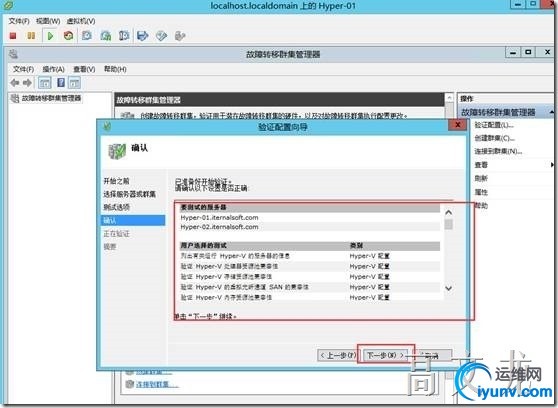

运行所有测试

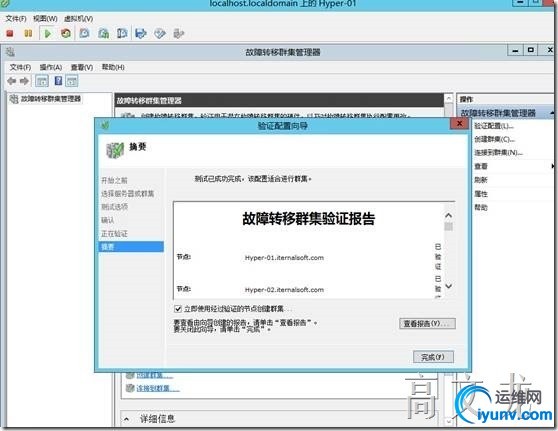

群集条件满足

开始创建群集

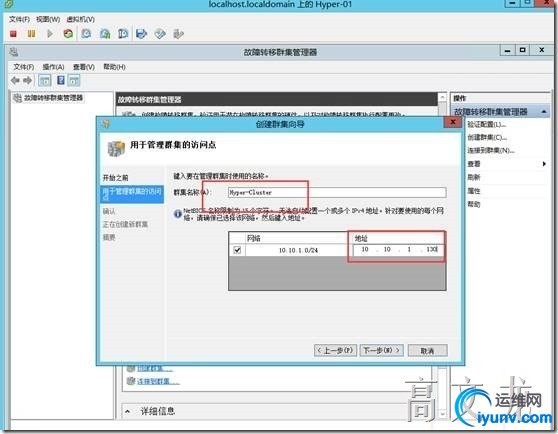

我们定义一个群集名称—Hyper-cluster 10.10.1.30

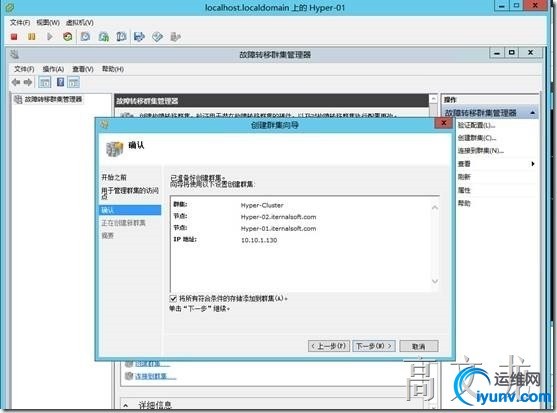

两个节点信息确认---下一步

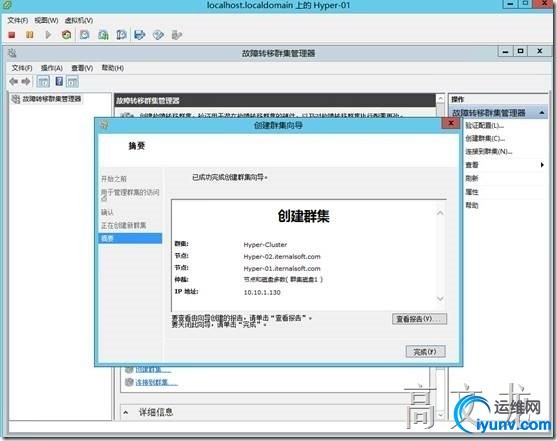

完成群集的创建

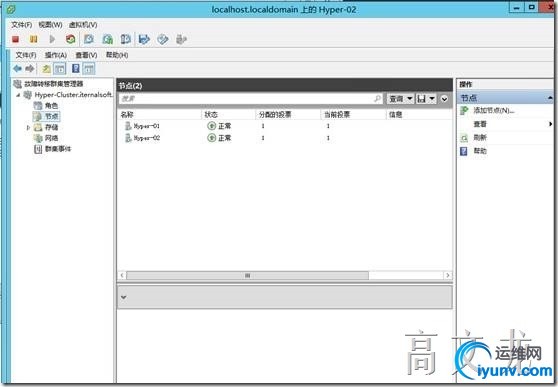

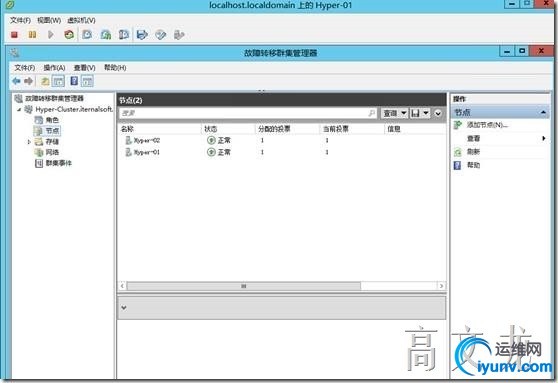

节点信息：

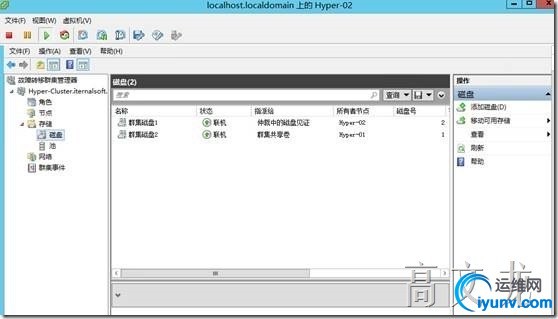

磁盘信息

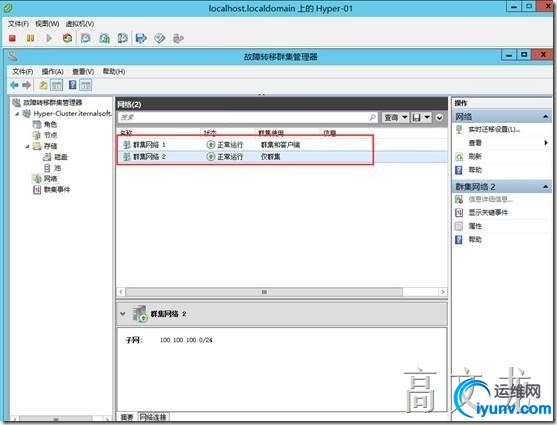

群集网络正常

接下来查看server02的群集自动配置结果

配置好后，我们在C盘下看看是否能有共享卷，我们发现有共享目录

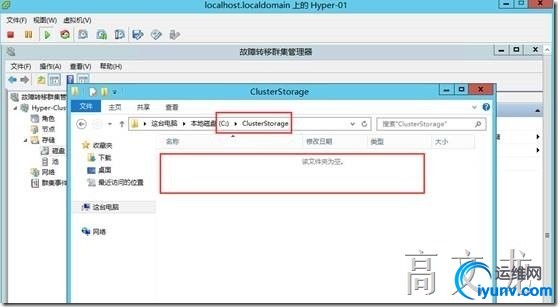

我们发现没有群集共享卷

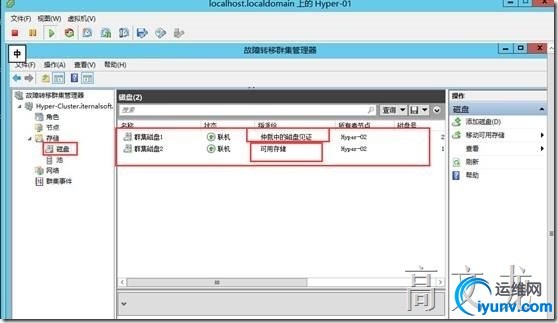

接下来是添加群集共享卷，如何添加呢，我们发现windows2008R2和windows2012的添加方式是不一样的，在磁盘下有仲裁和可用存储

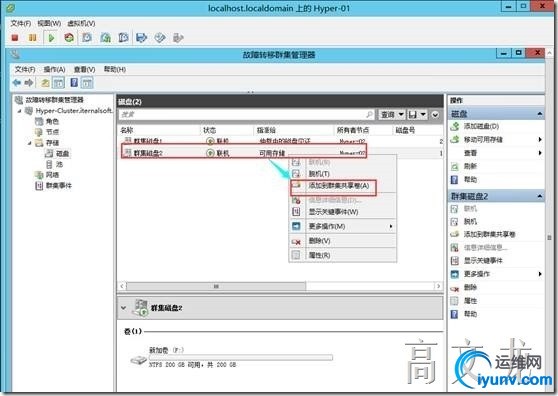

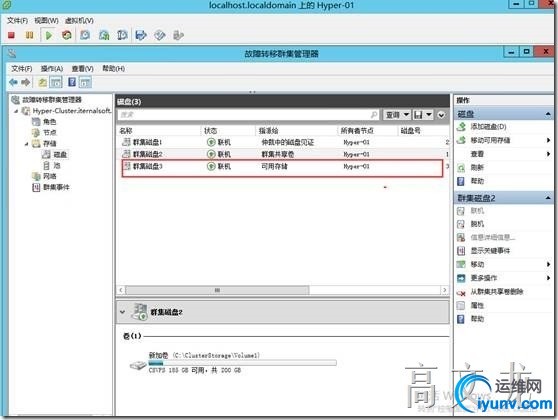

接下来我们需要将可用存储添加到群集共享卷，右击可用存储的磁盘---添加到群集共享卷

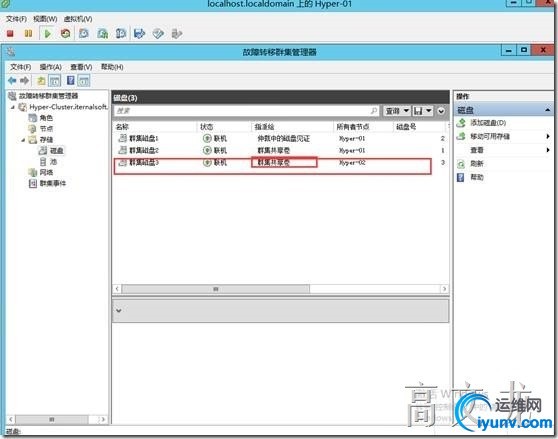

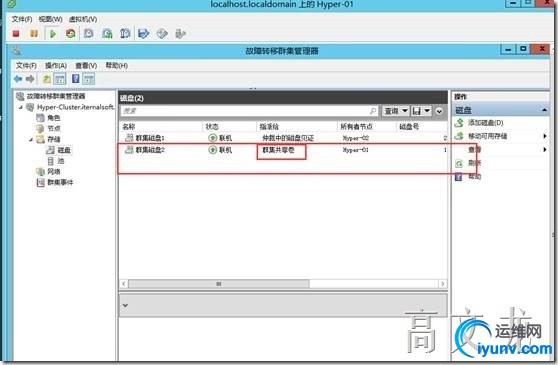

我们发现可用存储变成了群集共享卷了

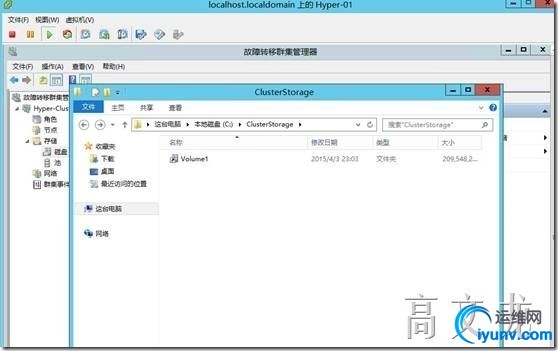

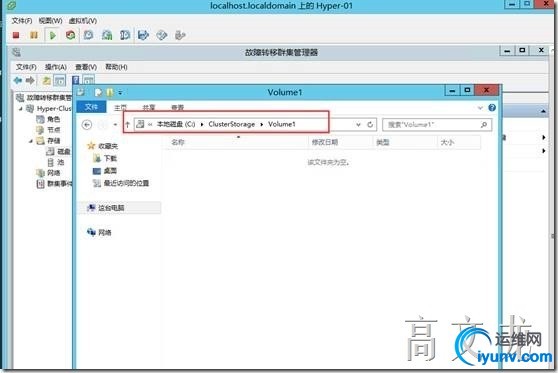

添加后，我们在C盘目录下发现了群集共享卷

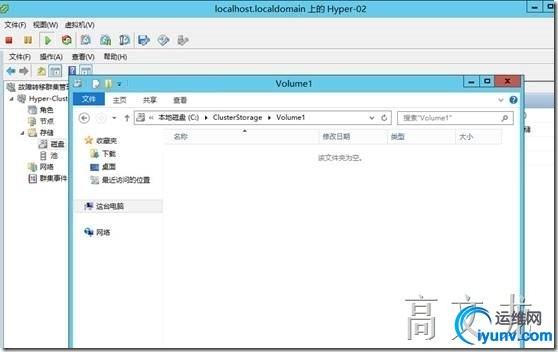

单击进入 群集共享卷

我们同样在server02上进行查看确认状态


群集共享卷有了，接下来我们就是添加一台虚拟机了，进行测试

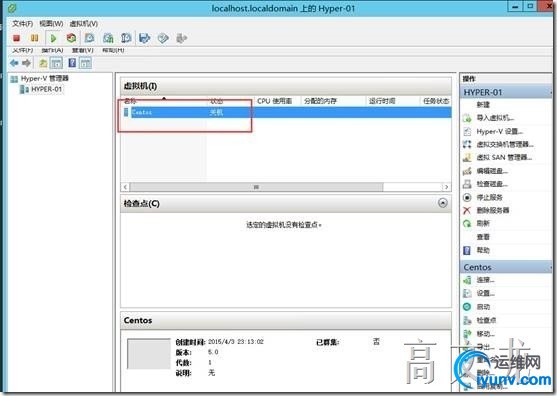

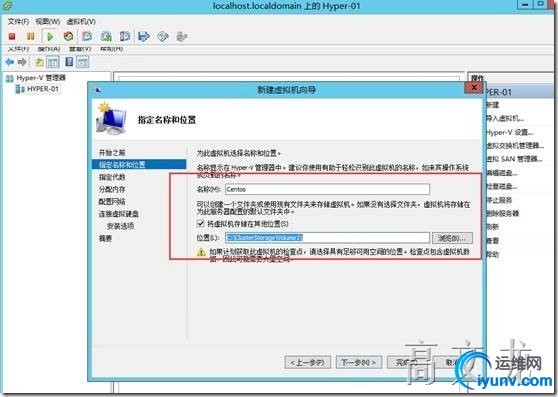

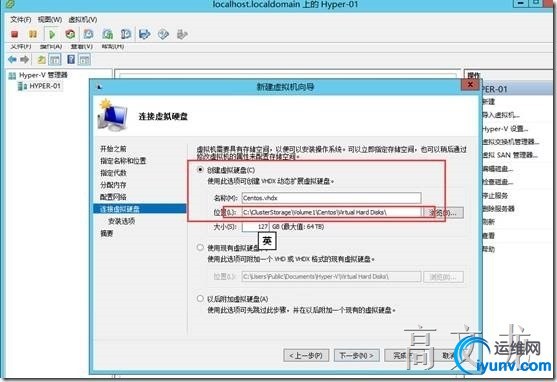

我们打开hyper-v服务新建虚拟机，注意我们需要将虚拟机存储到群集共享卷下

虚拟机数据也存放在群集共享卷

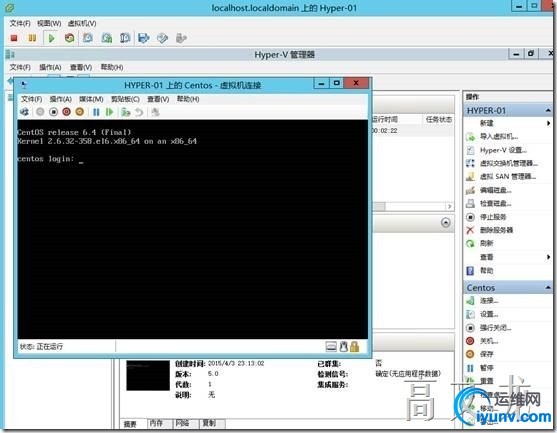

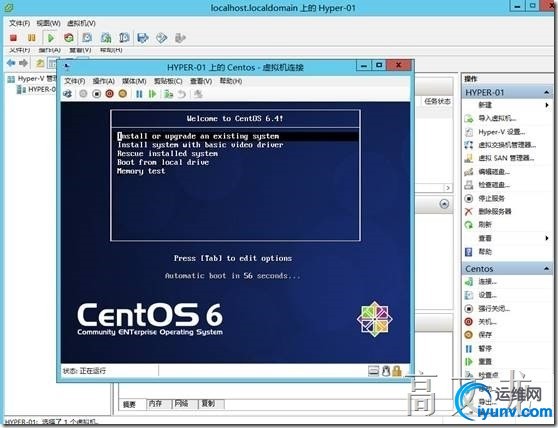

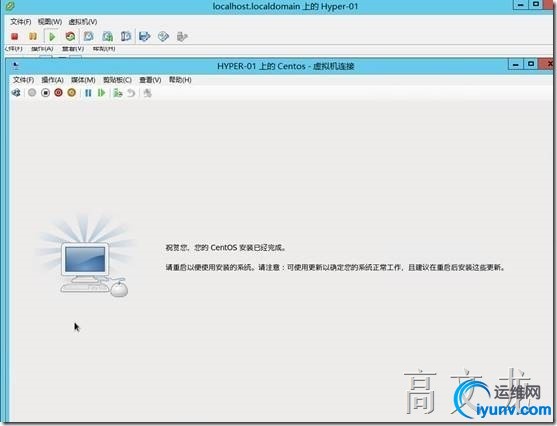

接下来开始安装操作系统。



Server02上创建w7

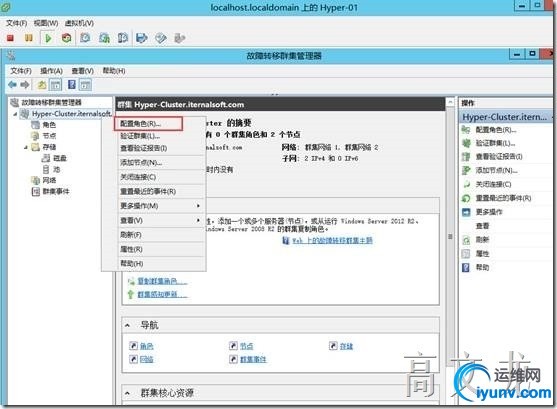

虚拟机创建完成后，解析来就是配置群集来完成虚拟机的高可用性，右击群集服务名称---配置角色；

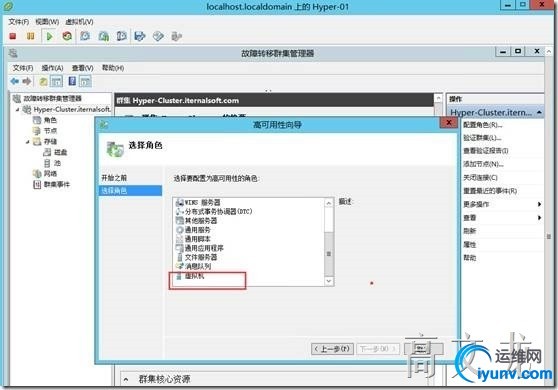

我们根据需求选择----虚拟机

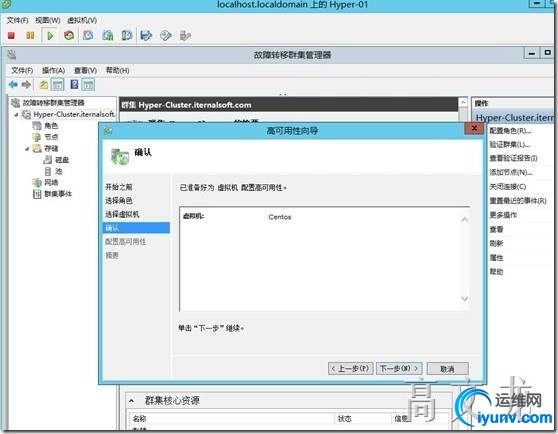

选择需要添加的高可用服务器

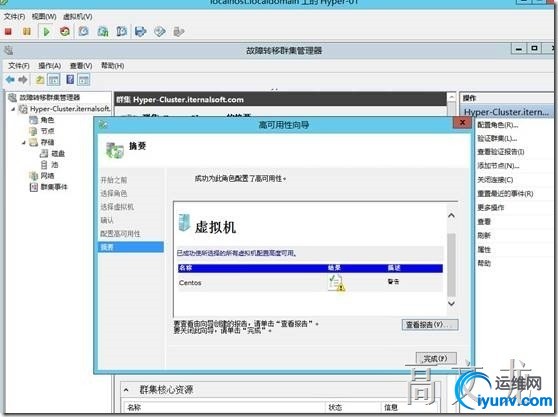

添加完成

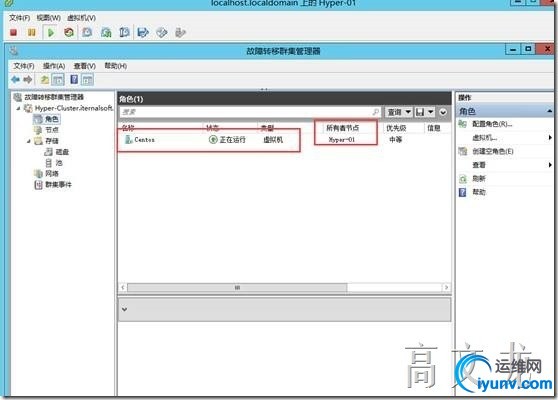

群集服务器完成

我们此时可以将运行在hyper-01节点上的vm迁移到hyper-v02上

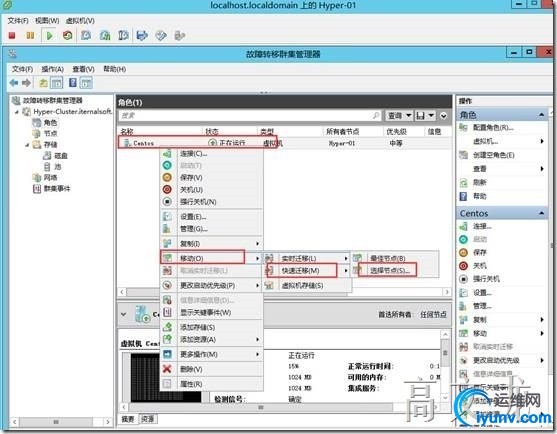

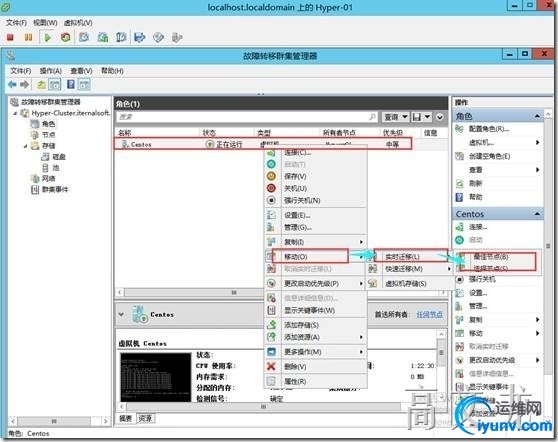

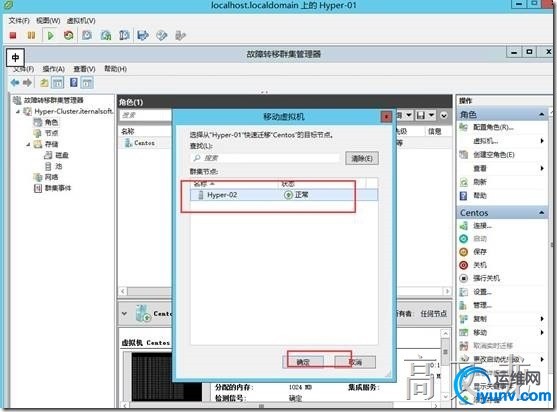

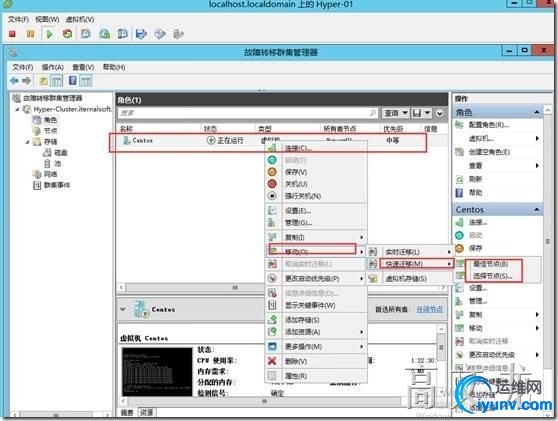

我们右击虚拟机----移动---快速迁移---实时迁移---然后选择自己的节点

我们只有hyper-02节点可选，因为我们只有两个节点

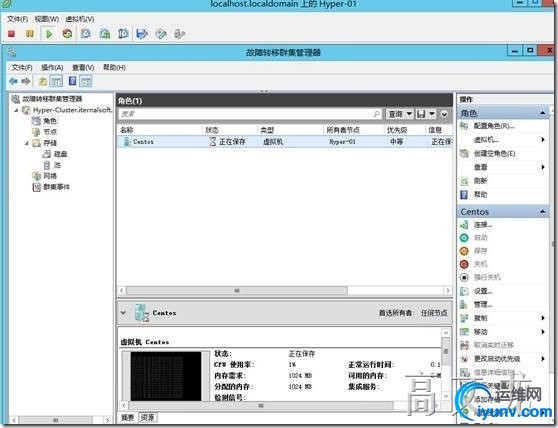

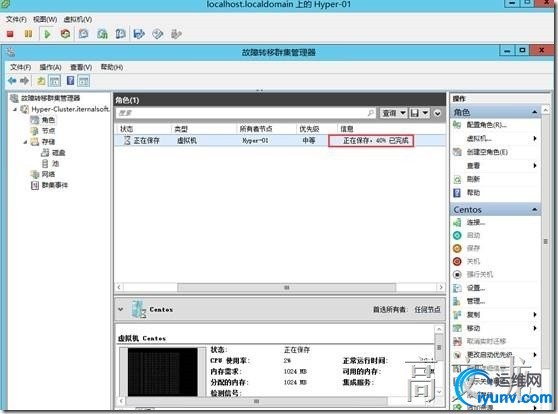

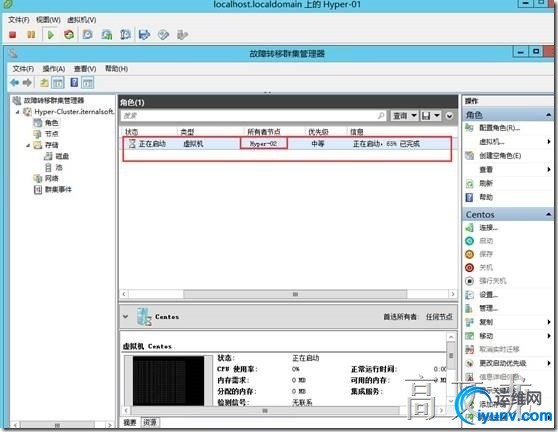

切换中，



因为我的环境是 vmware下嵌套的方式在vm下又安装hyper-v的虚拟机，因为vmware的vm和hyper-v网络不通，所以无法看见时时迁移和快速迁移，如果网络能通的话肯定没问题。可以根据自己的需求来实现高可用的配置
实时迁移：网络服务几乎不会中断

快速迁移：网络服务会中断30s的时间

当hyper-v的哪个节点出现故障，站点的虚拟机都会自动切换到另外一个节点上，这个就是群集的高可用性
最后我们再说一下，如果需要添加多个群集共享卷的话需要通过ISCSI添加磁盘，然后添加到iscisi发起程序中然后在群集添加即可

使用指定定义的iscsi目标即可


链接和初始化磁盘并且分配盘符即可

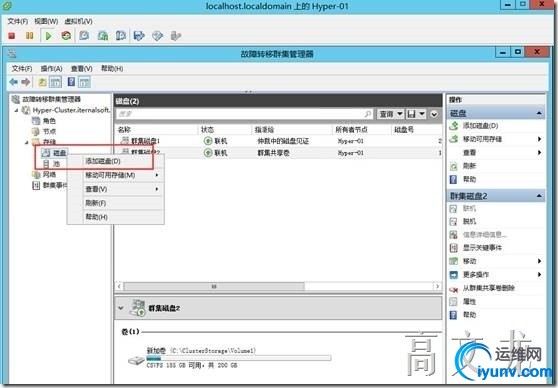

打开群集---右击磁盘----右击添加磁盘即可

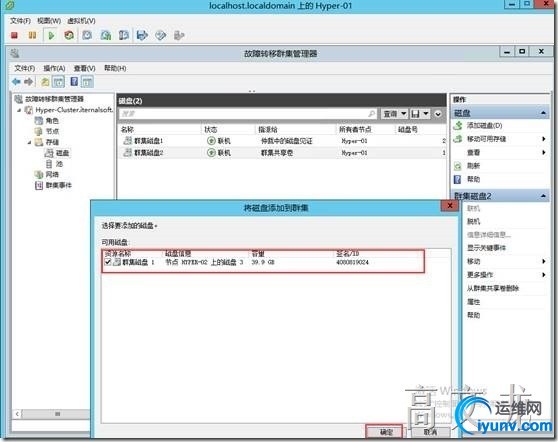

选择磁盘后确认

添加磁盘后，我们需要对磁盘右击添加到群集共享卷即可

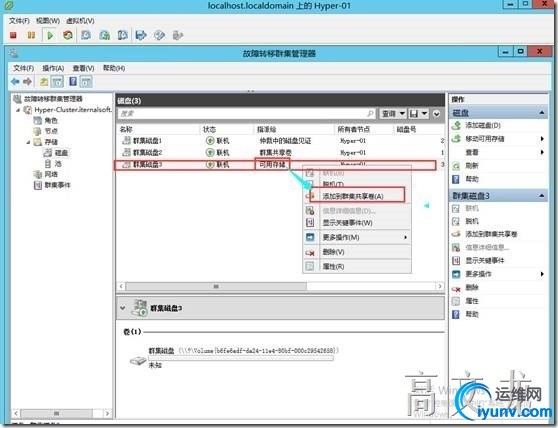

右击可用存储----添加到群集共享卷

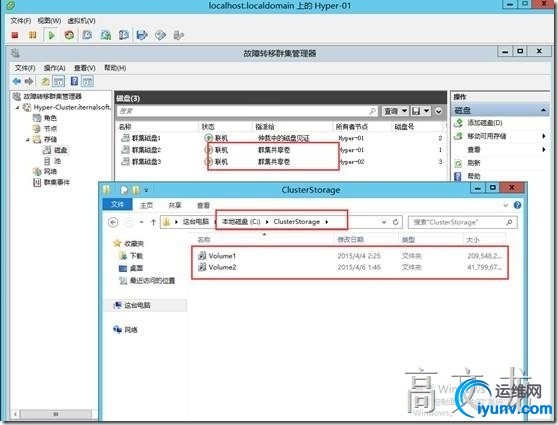

接下来我们在C盘下查看群集共享卷的状态
