戴尔Dell Latitude E6410/E6510官方拆机图解维修手册

zhousan

卸下光盘驱动器

• 按照拆装计算机内部组件之前中的步骤进行操作。

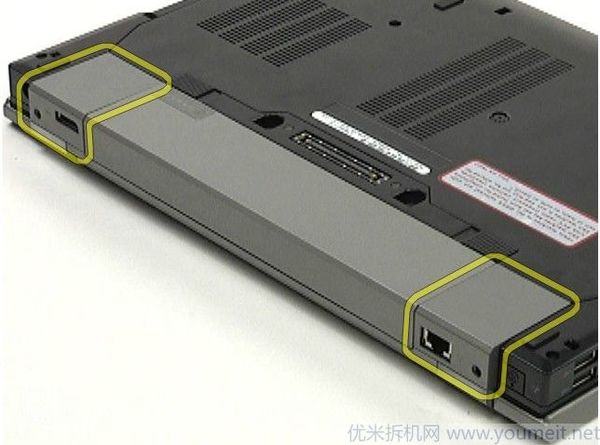

• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。

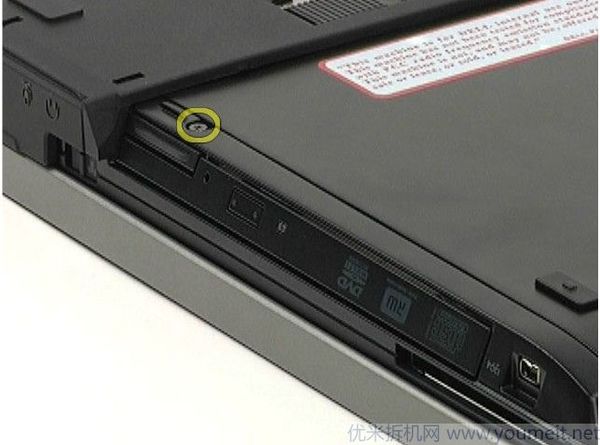

• 拧下将光盘驱动器固定到计算机的螺钉。

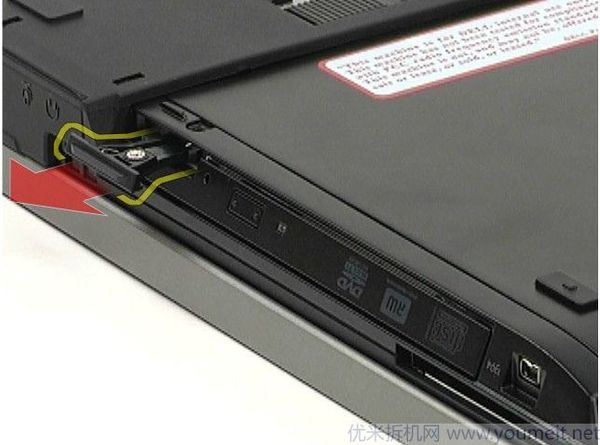

• 按下并释放光盘驱动器闩锁。
• 将光盘驱动器从计算机中拉出


卸下硬盘驱动器

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 拧下将硬盘驱动器固定到计算机的螺钉。
• 将硬盘驱动器滑出计算机，并将其卸下。

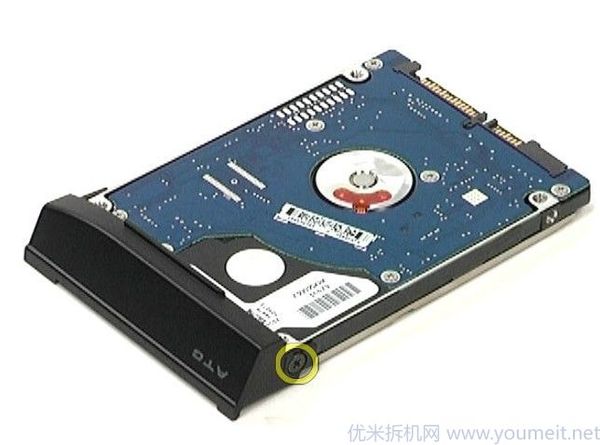

• 拧下将硬盘驱动器盒固定到硬盘驱动器的螺钉。
• 将硬盘驱动器盒从硬盘驱动器中拉出，并将其卸下。


卸下检修盖

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 拧松将检修盖固定到计算机底部的固定螺钉。
• 朝计算机正面方向滑动检修盖。
• 提起检修盖，并将其从计算机中卸下。


卸下铰接护盖

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 拧下将铰接护盖固定到计算机的螺钉。
• 朝计算机背面滑动铰接护盖，并卸下铰接护盖。


取出币形电池

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下检修盖。
• 断开币形电池电缆与系统板的连接。
• 提起币形电池，并将其从插槽中取出。


卸下内存模块

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下检修盖。

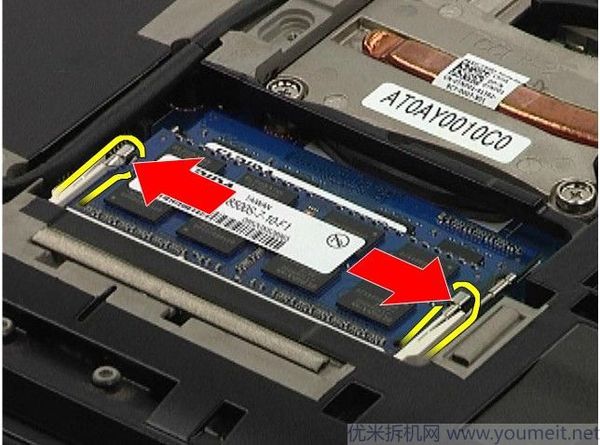

• 将内存模块连接器两端的固定夹分开，直至内存模块弹起。
• 从插槽中滑出内存模块，并将其卸下。


卸下 WWAN 卡

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下检修盖。

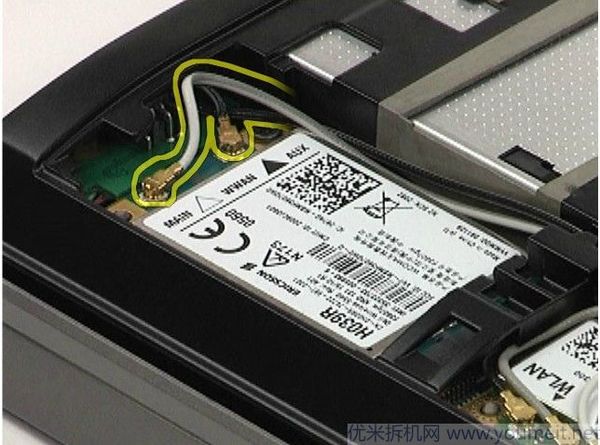

• 断开 WWAN 卡可能连接的所有天线电缆。
• 拧下将 WWAN 卡固定在计算机中的螺钉。

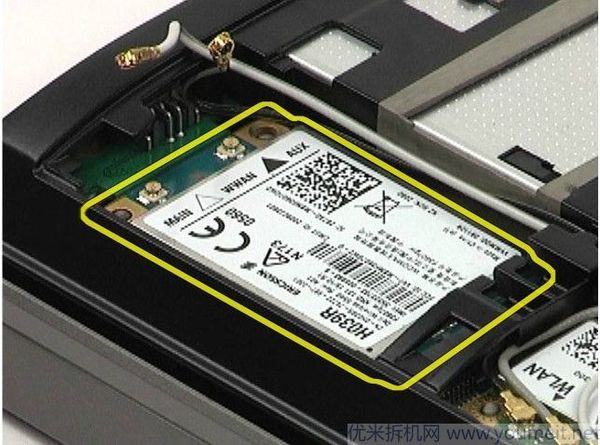

• 从计算机中卸下 WWAN 卡。


卸下 WLAN 卡

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下检修盖。

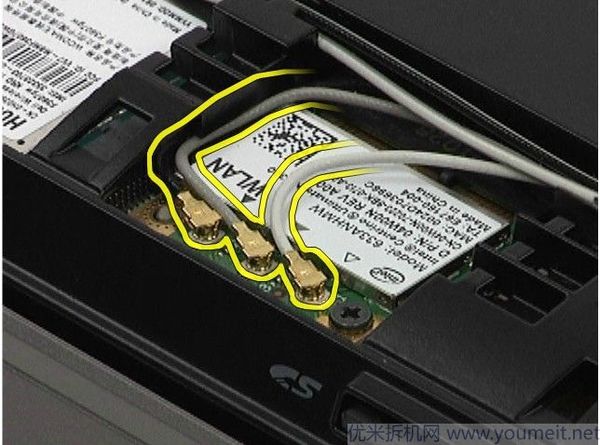

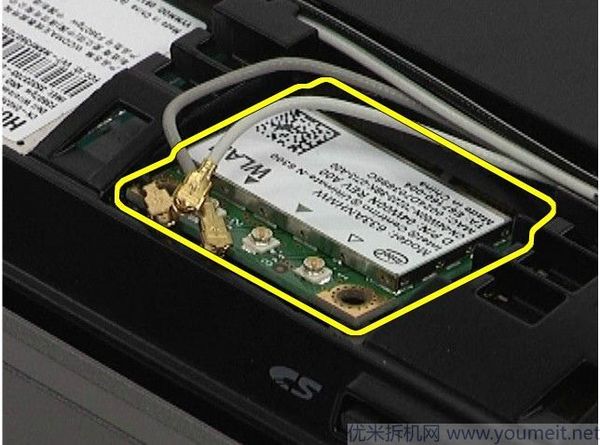

• 断开天线电缆与 WLAN 卡的连接。
• 拧下将 WLAN 卡固定到计算机的螺钉。
• 从计算机中卸下 WLAN 卡。


卸下 Latitude ON Flash/CMG 模块

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下左铰接护盖。（请参阅卸下铰接护盖。）

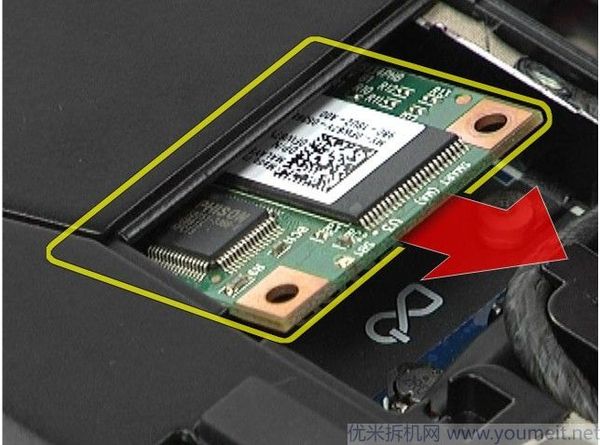

• 拧下固定 Latitude ON Flash/CMG 模块的螺钉。
• 卸下 Latitude ON Flash/CMG 模块。


卸下处理器风扇

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下检修盖。
• 断开处理器风扇电缆与系统板的连接。
• 拧下将处理器风扇固定到散热器上的螺钉。
• 从计算机中卸下处理器风扇。


卸下散热器和处理器风扇

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下检修盖。
• 取出币形电池。
• 断开风扇电缆与系统板的连接。
• 拧松散热器上的固定螺钉。
• 将散热器最靠近计算机中心的边缘提起，然后将散热器滑出计算机。


卸下处理器

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下检修盖。
• 卸下散热器和处理器风扇。

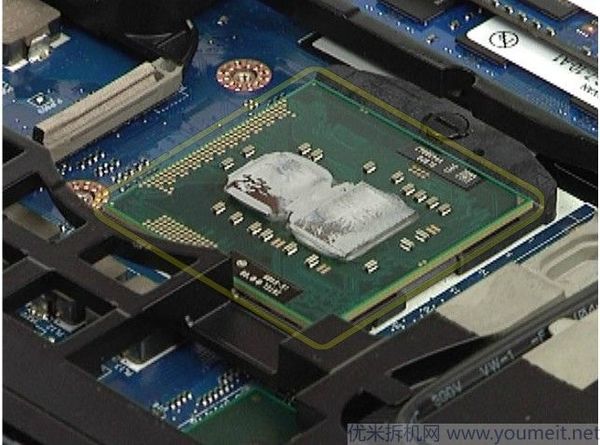

• 逆时针旋转处理器凸轮锁。
• 提起处理器，并将其从计算机中卸下。


卸下调制解调器插头

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 将一个插针插入调制解调器端口插头上的调制解调器弹出孔，以释放并卸下固定调制解调器插头的卡扣。


卸下调制解调器

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下 LED 护盖。
• 卸下键盘。
• 拧下将调制解调器固定到计算机的螺钉。

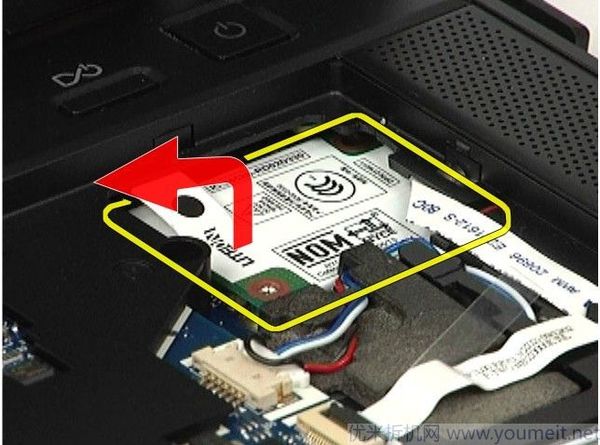

• 使用聚脂薄膜卡舌向上轻轻提起调制解调器，然后将调制解调器滑出其插槽。
• 断开调制解调器电缆与调制解调器的连接，以从计算机中卸下调制解调器。


卸下 LED 护盖

注：您可能需要从 Adobe.com 上安装 Adobe? Flash? Player 才能查看下面的图例。

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 取出电池。

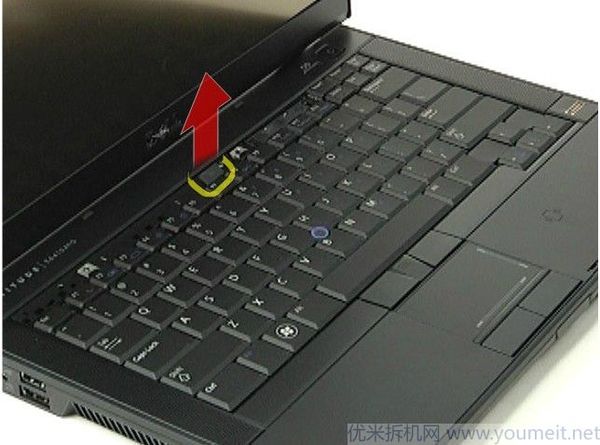

• 轻轻撬起 LED 护盖的一端，并将其卸下。


卸下键盘??

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下 LED 护盖。

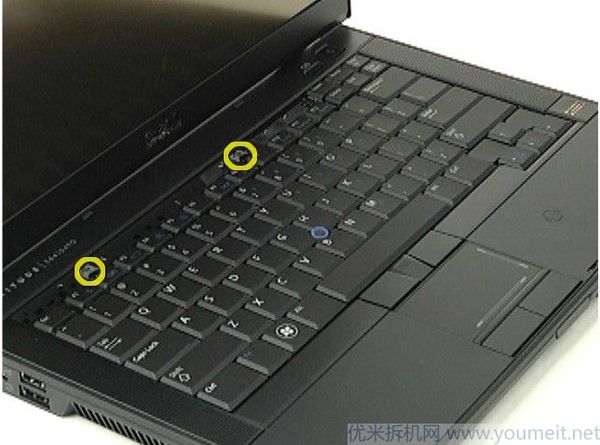

• 拧下将键盘固定到计算机的螺钉。

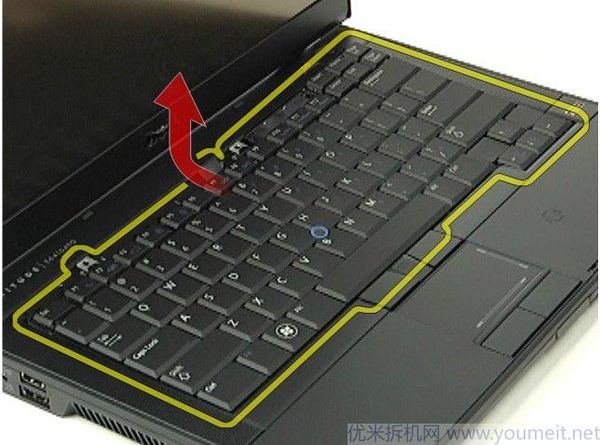

• 使用塑料卡舌提起键盘的后边缘，以释放键盘。
• 朝计算机背面滑动键盘，并将键盘从计算机中卸下。


卸下显示屏挡板

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 取出电池。

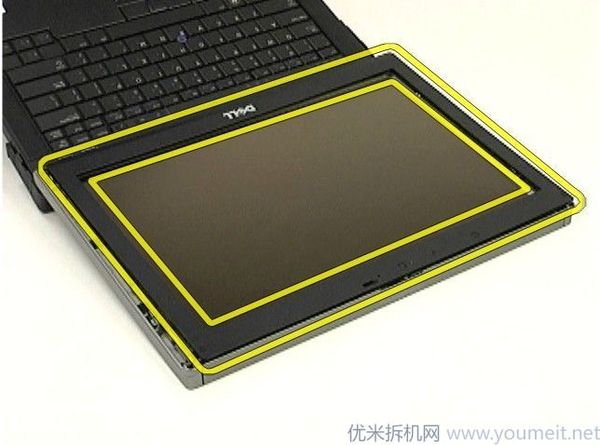

• 从底部开始，使用塑料划片由内向外从显示屏部件中轻轻撬起显示屏挡板。
• 当所有卡扣均松开后，从显示屏部件中卸下显示屏挡板。


卸下显示屏部件

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下铰接护盖。
• 卸下检修盖。
• 断开天线电缆与 WLAN 和/或 WWAN 卡的连接，并将电缆抽出。
• 断开触摸屏电缆与系统板的连接，并将电缆抽出。（仅适用于 E6410 ATG 计算机）。
• 拧松将显示屏电缆固定到系统板的固定螺钉。
• 断开显示屏数据电缆与系统板的连接，并将电缆抽出。
• 拧下将显示屏部件固定到计算机的螺钉。

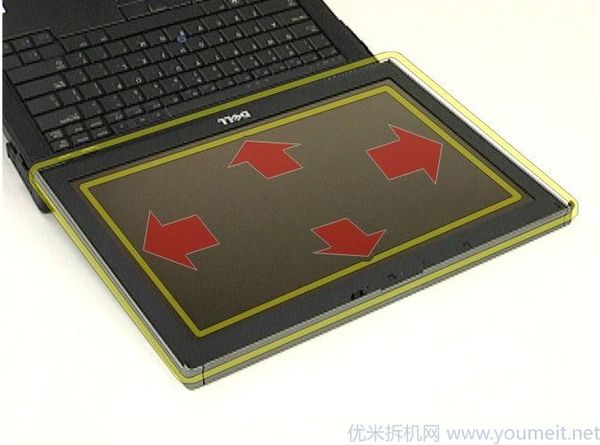

• 提起显示屏部件，并将其从计算机中卸下。


卸下显示屏面板

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下显示屏挡板。
• 拧下将显示屏面板固定到显示屏部件的螺钉。
• 从顶盖上卸下显示屏面板，并将其正面朝下放置在掌垫上。

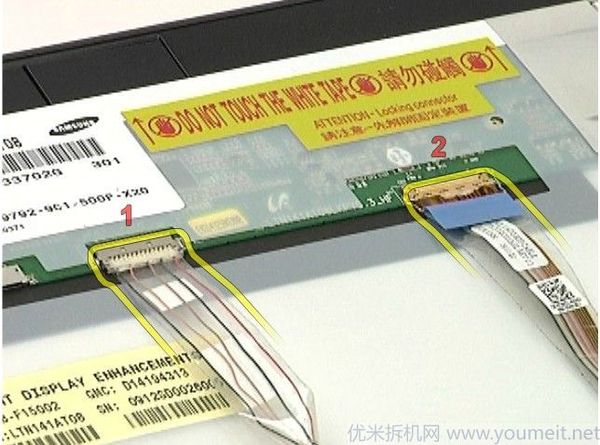

• 断开触摸屏电缆 (1) 和 EDP 电缆 (2) 与 LCD 面板的连接。
• 断开触摸屏电缆（如果有）的连接。
• 卸下显示屏面板。

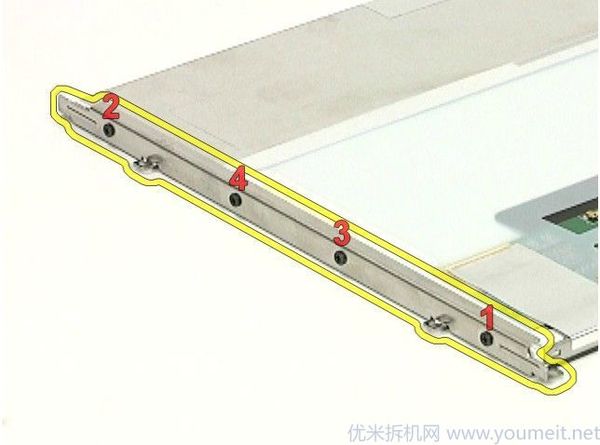

• 拧下将左侧显示屏支架固定到显示屏面板的螺钉。
• 拧下将右侧显示屏支架固定到显示屏面板的螺钉。


卸下摄像头

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 取出电池。
• 卸下显示屏挡板。
• 拧松将摄像头固定到计算机的固定螺钉。

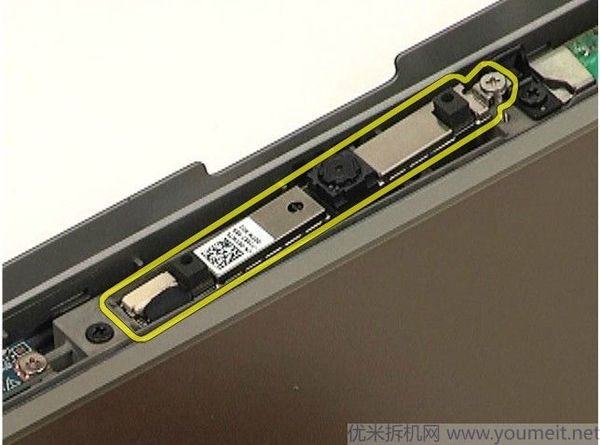

• 从计算机上的插槽中卸下摄像头。

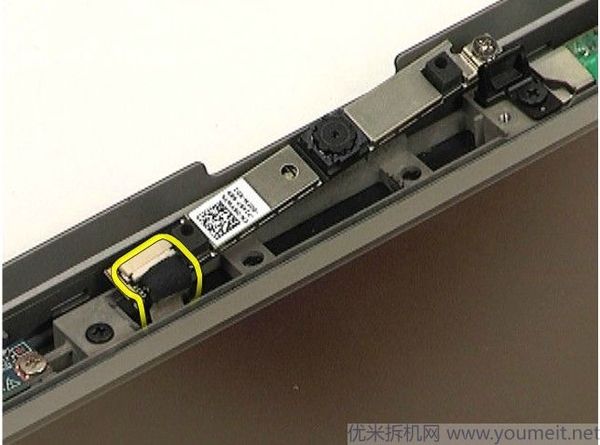

• 断开数据电缆的连接，以从计算机中卸下摄像头。


卸下指纹读取器

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下光盘驱动器。
• 卸下检修盖。
• 卸下 LED 护盖。
• 卸下键盘。

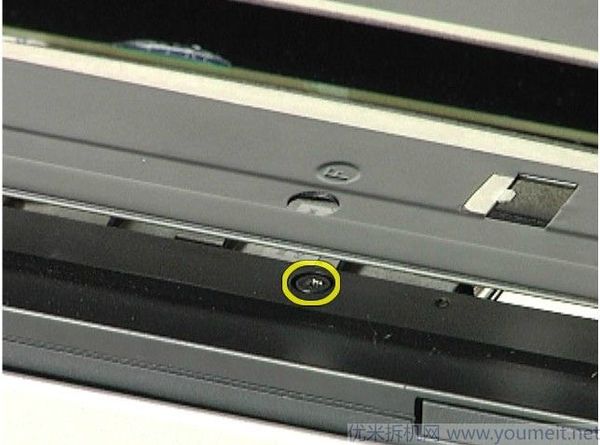

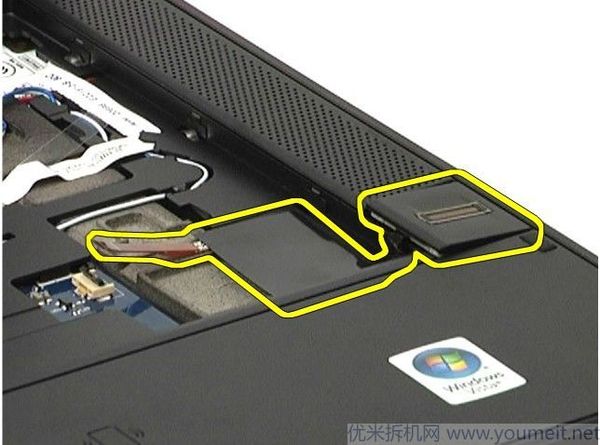

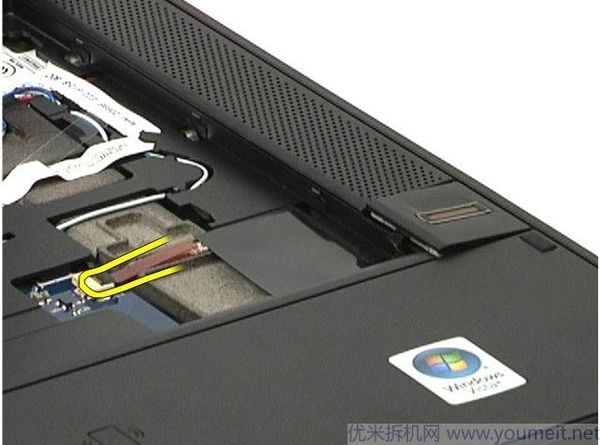

• 拧松计算机底部固定指纹读取器的单个固定螺钉（标记为“F”）。
• 断开指纹读取器数据电缆与系统板的连接。
• 揭下聚酯薄膜，从计算机中释放电缆和指纹读取器，以卸下指纹读取器。


卸下掌垫

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下 SIM 卡。
• 卸下 SD 卡。
• 卸下 ExpressCard。
• 卸下智能卡。
• 卸下铰接护盖。
• 卸下检修盖。
• 卸下光盘驱动器。
• 卸下硬盘驱动器。
• 卸下 LED 护盖。
• 卸下键盘。
• 取出币形电池。
• 卸下内存。
• 卸下 WWAN 卡。
• 卸下 WLAN 卡。
• 卸下 Latitude ON? Flash/CMG 模块。
• 取出币形电池。
• 卸下指纹读取器。
• 卸下散热器和处理器风扇。
• 卸下显示屏部件。

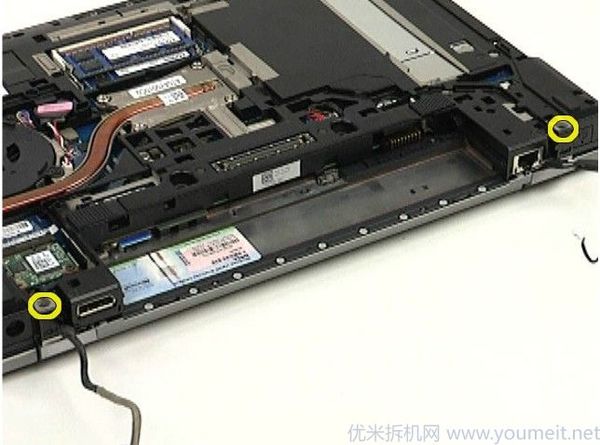

• 拧下计算机底部的 8 颗螺钉（1 号螺钉为固定螺钉）。注：如果计算机中安装了标准掌垫，请参阅指纹读取器拆卸说明中的步骤 8，以拧松第 9 颗螺钉（固定螺钉）。

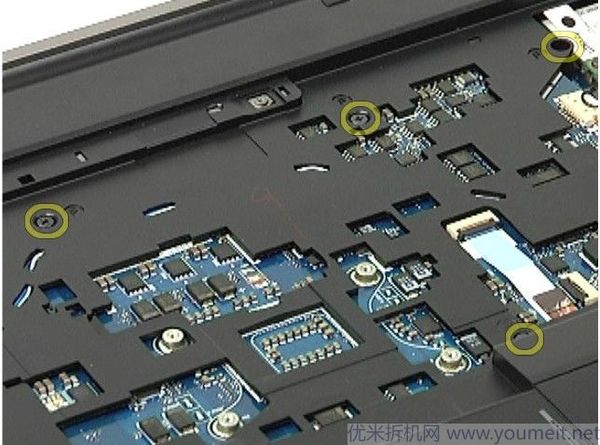

• 拧下将掌垫固定到计算机的螺钉。

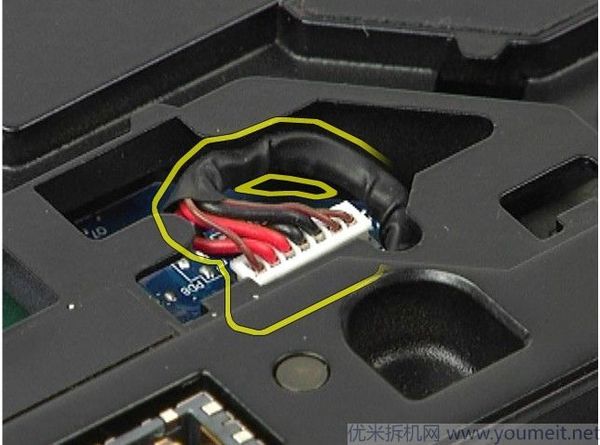

• 断开扬声器电缆 (1)、电源按钮电缆 (2)、触摸板电缆 (3) 和 RFID 电缆 (4) 的连接。注：仅当您随计算机一起购买了非接触式智能卡时，才会提供 RFID 电缆。

• 提起掌垫的后边缘，并拉动右侧，以释放右侧卡扣。释放右侧卡扣后，沿前端向前拉动掌垫，以释放前卡扣并卸下掌垫。


卸下 Bluetooth 卡

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下 SIM 卡。
• 卸下 SD 卡。
• 卸下 ExpressCard。
• 卸下智能卡。
• 卸下铰接护盖。
• 卸下检修盖。
• 卸下光盘驱动器。
• 卸下硬盘驱动器。
• 卸下 LED 护盖。
• 卸下键盘。
• 取出币形电池。
• 卸下内存。
• 卸下 WWAN 卡。
• 卸下 WLAN 卡。
• 卸下 Latitude ON? Flash/CMG 模块。
• 卸下指纹读取器。
• 卸下散热器和处理器风扇。

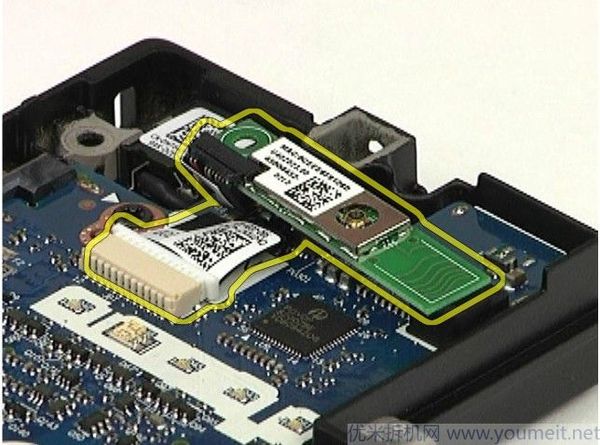

• 拧下将 Bluetooth 卡固定到计算机的螺钉。
• 断开 Bluetooth 电缆与计算机的连接。
• 从计算机中卸下 Bluetooth 卡。


卸下 ExpressCard 固定框架

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下内存卡。
• 卸下 ExpressCard。
• 卸下检修盖。
• 卸下铰接护盖。
• 卸下 LED 护盖。
• 卸下键盘。
• 卸下硬盘驱动器。
• 卸下指纹读取器。
• 卸下散热器和处理器风扇。
• 卸下显示屏部件。
• 卸下掌垫。
• 拧下将 ExpressCard 固定框架固定到计算机的螺钉。

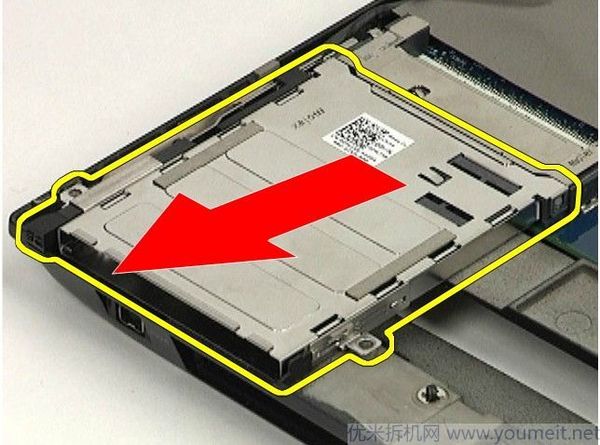

• 提起 ExpressCard 固定框架，并将其滑出计算机。


卸下系统板

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下 SIM 卡。
• 卸下 SD 卡。
• 卸下 ExpressCard。
• 卸下智能卡。
• 卸下铰接护盖。
• 卸下检修盖。
• 卸下光盘驱动器。
• 卸下硬盘驱动器。
• 卸下 LED 护盖。
• 卸下键盘。
• 取出币形电池。
• 卸下内存。
• 卸下 WWAN 卡。
• 卸下 WLAN 卡。
• 卸下 Latitude ON? Flash/CMG 模块。
• 卸下指纹读取器。
• 卸下散热器和处理器风扇。
• 卸下显示屏部件。
• 卸下掌垫。
• 断开电源连接器与系统板的连接。

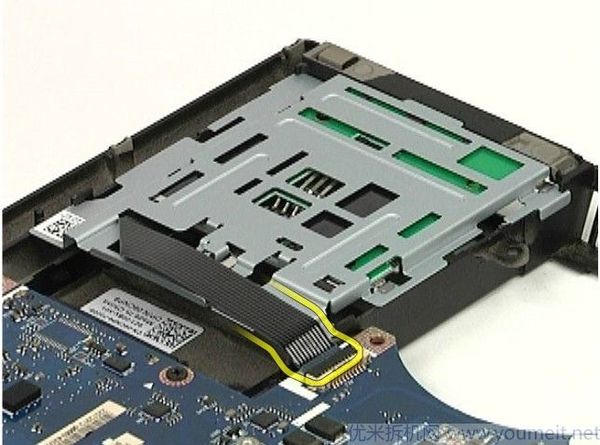

• 断开智能卡读取器和 IEEE 1394 电缆与系统板的连接。

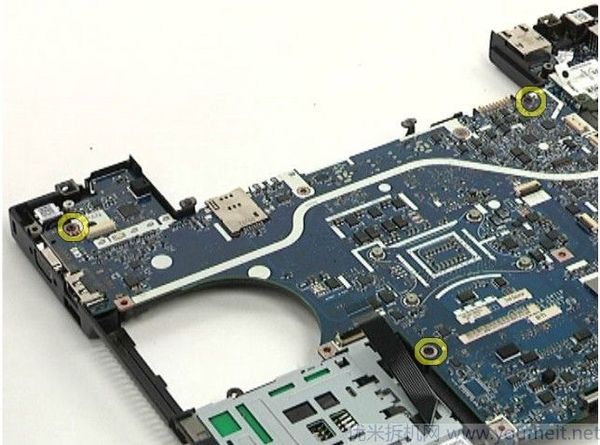

• 拧下将系统板固定到计算机的螺钉。
• 从右后角开始，将系统板与 I/O 板连接器分离。
• 提起系统板的后边缘，直到左侧的所有连接器均已分离，然后向计算机后部滑动系统板，并将其从计算机中卸下。


卸下 IEEE 1394 端口

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下 SIM 卡。
• 卸下 SD 卡。
• 卸下 ExpressCard。
• 卸下智能卡。
• 卸下铰接护盖。
• 卸下检修盖。
• 卸下光盘驱动器。
• 卸下硬盘驱动器。
• 卸下 LED 护盖。
• 卸下键盘。
• 取出币形电池。
• 卸下内存。
• 卸下 WWAN 卡。
• 卸下 WLAN 卡。
• 卸下 Latitude ON? Flash/CMG 模块。
• 卸下指纹读取器。
• 卸下散热器和处理器风扇。
• 卸下显示屏部件。

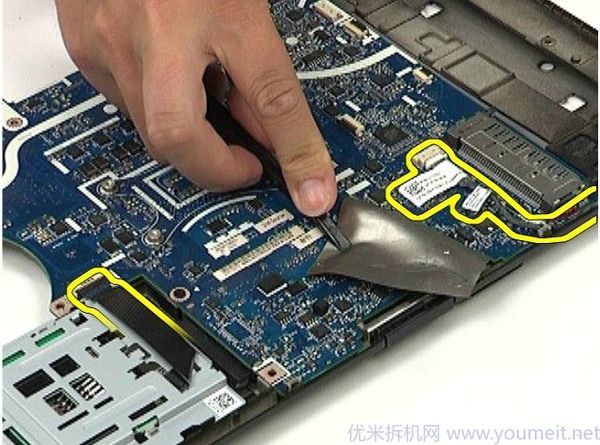

• 剥离覆盖 FireWire 电缆的铁氧体片。

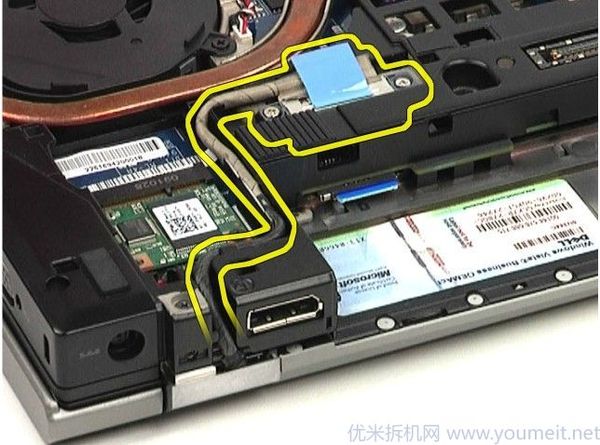

• 断开 FireWire 数据电缆与系统板的连接，并将电缆抽出。
• 拧下将 IEEE 1394 板固定到计算机的螺钉。
• 从计算机中卸下 IEEE 1394 板。


卸下调制解调器连接器

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下内存。
• 卸下 ExpressCard。
• 卸下光盘驱动器。
• 卸下硬盘驱动器。
• 卸下铰接护盖。
• 卸下检修盖。
• 卸下 Latitude ON? Flash/CMG 模块。
• 卸下 WWAN 卡。
• 卸下 WLAN 卡。
• 取出币形电池。
• 卸下 LED 护盖。
• 卸下键盘。
• 卸下指纹读取器。
• 卸下显示屏部件。
• 卸下 ExpressCard 固定框架。
• 卸下掌垫。
• 卸下系统板。
• 从计算机中抽出调制解调器连接器电缆。
• 将调制解调器连接器从其插槽中提出，并将其卸下。


卸下电源连接器

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下内存。
• 卸下 ExpressCard。
• 卸下光盘驱动器。
• 卸下硬盘驱动器。
• 卸下铰接护盖。
• 卸下检修盖。
• 卸下 Latitude ON? Flash/CMG 模块。
• 卸下 WWAN 卡。
• 卸下 WLAN 卡。
• 取出币形电池。
• 卸下 LED 护盖。
• 卸下键盘。
• 卸下 指纹读取器。
• 卸下显示屏部件。
• 卸下 ExpressCard 固定框架。
• 卸下掌垫。
• 卸下系统板。

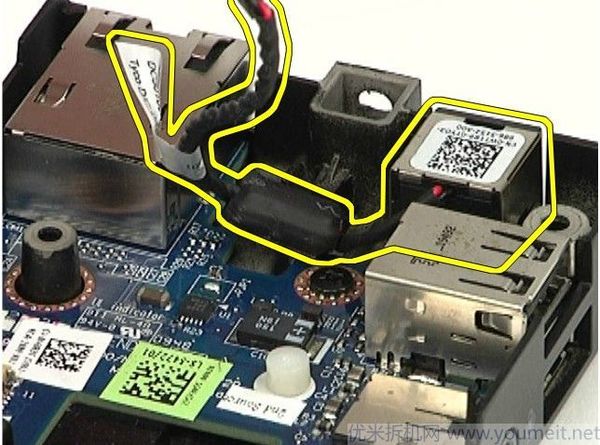

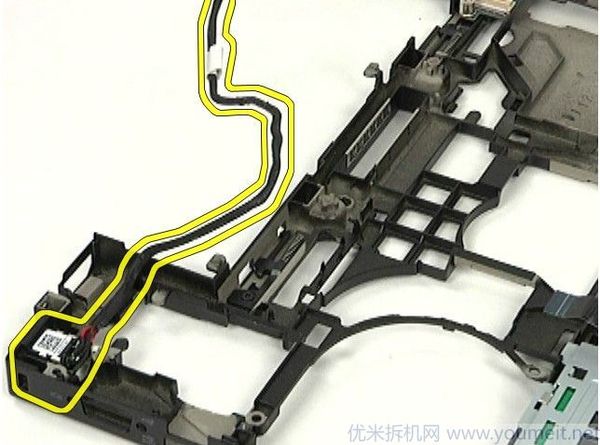

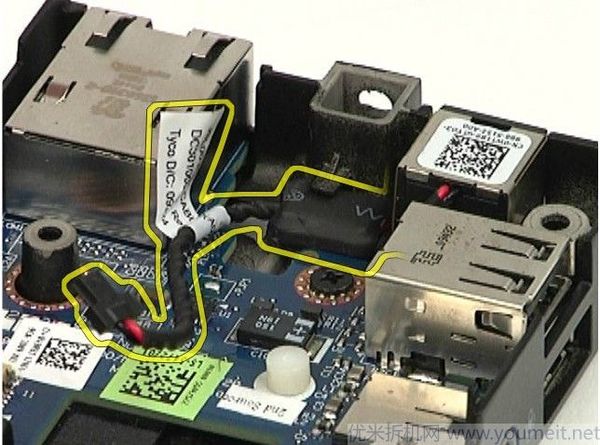

• 从计算机中抽出电源电缆。

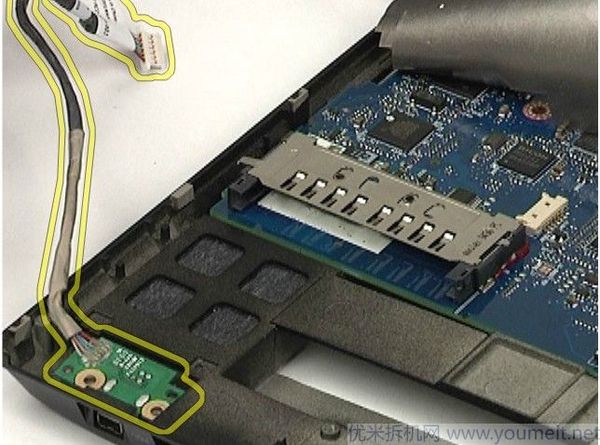

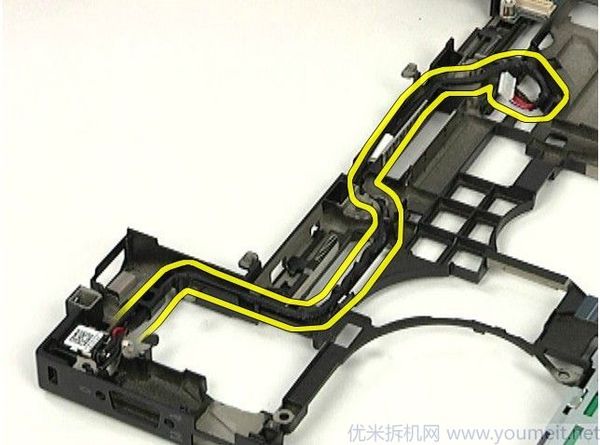

• 向上提起电源端口，以将其从计算机中卸下。


卸下 SD 卡读取器

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下内存。
• 卸下 ExpressCard。
• 卸下光盘驱动器。
• 卸下硬盘驱动器。
• 卸下铰接护盖。
• 卸下检修盖。
• 卸下 Latitude ON? Flash/CMG 模块。
• 卸下 WWAN 卡。
• 卸下 WLAN 卡。
• 取出币形电池。
• 卸下 LED 护盖。
• 卸下键盘。
• 卸下指纹读取器。
• 卸下显示屏部件。
• 卸下 ExpressCard 固定框架。
• 卸下系统板。
• 断开 SD 卡读取器电缆与系统板的连接。

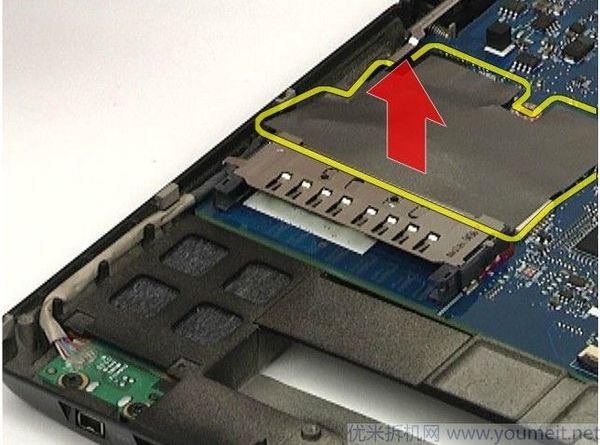

• 提起 2 个挂钩，同时将智能卡读取器拉向计算机右侧。
• 从计算机中卸下职能卡读取器。


卸下 I/O 端口卡

• 按照拆装计算机内部组件之前中的步骤进行操作。
• 卸下 ATG 端口盖（仅适用于 E6410 ATG 计算机）。
• 取出电池。
• 卸下光盘驱动器。
• 卸下硬盘驱动器。
• 卸下铰接护盖。
• 卸下检修盖。
• 取出币形电池。
• 卸下散热器和处理器风扇。
• 卸下 LED 护盖。
• 卸下键盘。
• 卸下显示屏部件。
• 卸下掌垫。
• 卸下调制解调器。
• 卸下调制解调器连接器。
• 卸下 ExpressCard 固定框架。
• 卸下掌垫。
• 卸下系统板。
• 拧下将 I/O 端口卡固定到计算机的螺钉。

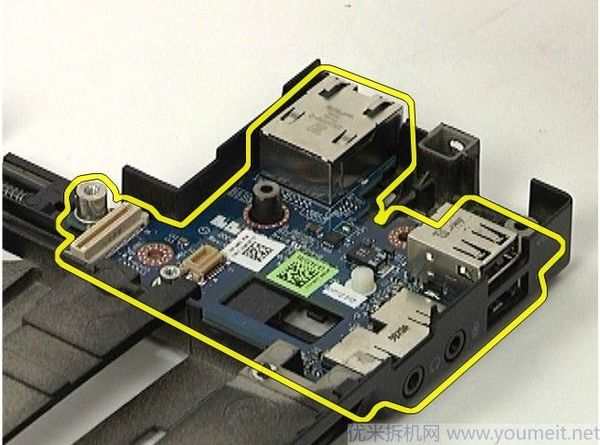

• 提起 I/O 端口卡的左边缘，并将 I/O 端口卡从计算机中卸下。
