前言

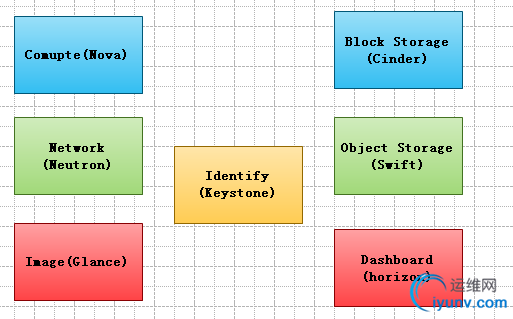

  　　OpenStack主要由七部分组成，分别是Identify, Image, Network, Compute, Block Storage, Object Storage, Dashboard，分别表示认证模块，镜像模块，网络模块，计算模块，块存储模块，对象存储模块和管理模块.

  Identify(Keystone)
  　　为其他几个模块提供认证服务，所有的认证操作都会通过keystone来进行。
　　整个keystone其实就是在数据库中建立用户（user）、角色（role）、Tenant、服务（service）、endpoint以及其相互对应关系。Tenant在之前的版本中叫做Project，Tenant是一个独立的资源容器。每个Tenant都可以定义独立的VLAN, volumes, instances, images, keys, users等。服务指的是OpenStack所提供的那几种服务（network, volume, image, identify, compute, swift）。endpoint是指各服务的内部、外部及管理接口址（REST API）。
  Image(Glance)
  　　提供镜像服务，创建虚拟机什么的都会从这里拉取镜像模板。
　　你可以将镜像通过Glance来上传到相应目录并在数据库里标记镜像的位置、属性及相关权限。使用nova来创建instance的时候就是从Glance的数据库中来查找镜像文件及相关属性、权限。
  Network(Neutron/Quantum)
  　　提供网络服务，即创建虚拟机的IP地址分配及网络分配都由它来支配。
　　Openstack在Havana版本之前的网络模块组件名称叫Quantm,Openstack在Havana版本上将Quantum更名为Neutron。
　　在OpenStack的网络管理流程中，通常需要经过以下几个步骤：



1.    创建一个网络；
2.    创建一个子网；
3.    启动一个虚机，将一块网卡对接到指定的网络上；
4.    删除虚机；
5.    删除网络端口；
6.    删除网络；

  Comupte(Nova)
  　　提供计算服务，nova是运行在libvirt上层的的一个管理工具，用来管理操作虚拟机。
　　计算服务是OpenStack的核心服务，它由nova-compute模块通过libvirt、XenAPI等管理hypervisor，从而管理虚机，此外它还通过nova-api服务向外提供如EC2兼容、管控功能等的接口，通过nova-scheduler模块提供虚机调研逻辑等；这些模块间的通信全部通过消息队列完成。
  Block Storage(Cinder)
  　　提供块存储服务，持久存储虚拟机上的数据，即一台虚拟机上面会挂载其他磁盘如vdb/vdc/vdd等，这个虚拟的磁盘就是Cinder在宿主机上创建的raw或qcow2文件
  Object Storage(Swift)
  　　对象存储，存储的是一些资源文件，如图片、代码等文件。对象存储服务是OpenStack最早期的两个服务之一（另一个是计算服务），在OpenStack平台中，任何的数据都是一个对象。
  Dashboard(horizon)
  　　管理这些模块的web平台，大部分操作都可以在Dashboard中进行。
