执行摘要
　　本文档涵盖了Xen Hypervisor的高层架构概要视图，及其用于支持完整虚拟环境的相关工具和应用。
　　该架构文档基于Xen 3.4 发行版，仅仅介绍了Xen的整体架构。更多的完整架构描述，请参考http://wiki.xensource.com/xenwiki/Books。
Xen虚拟环境组件
　　Xen虚拟环境由若干协同工作的组件组成，从用户角度看，其包括：
　　Xen Hypervisor
　　Domain0 Guest
　　Domain Management and Control(Xen DM&C)
　　DomainU Guest(Dom U)
　　PV Guest
　　HVM Guest
　　这些组件的基本组织如下图：

Xen Hypervisor
　　Xen Hypervisor是一个基本的软件抽象层，其位于硬件之上，操作系统之下。它负责cpu的调度，并为每个运行
　　于硬件之上的虚拟机划分内存空间。监视器（Xen hypervisor）为虚拟机提供硬件抽象，与此同时，由于各个虚
　　拟机分享共同的运行环境，监视器还需要控制虚拟机的运行。监视器对网络、外存设备、视频、或者其他可以在
　　计算机系统中见到的I/O功能一无所知。
　　
Domain 0
　　Domain 0是一个虚拟机。它是修改过的linux 内核，其运行在Xen hypervisor之上，拥有访问物理I/O资源的特
　　殊权限，并且和其他虚拟机(Domain U:PV and HVM Guests)进行通信。需要指出一点，Domain 0是唯一的。
　　Xen完整虚拟环境的构建要求Domain 0在其他虚拟机能够启动之前运行起来。
　　
　　在Domain 0中，包含两个驱动：Network Backend Driver 和 Block Backend Driver。这两个驱动可以支持来
　　自于Domain U的网络与本地磁盘访问请求。Network Backend Driver与本地网络硬件直接通信，以此处理来自
　　于Domain U所有虚拟机访问网络设备的请求。Block Backend Driver与本地存储设备进行通信，以此完成来自于
　　Domain U的磁盘数据读写请求。

Domain U
　　DomainU 没有直接访问物理硬件的权限，但Domain 0有。此外，DomainU通常被看作是没有直接读写I/O权限的（
　　DomainU中的“U”来自于英文单词unprivileged）。所有运行在Xen hypervisor之上的平行虚拟化机器都被看作是
　　Domain U PV Guests。同时，其操作系统为修改过的linux，比如Solaris，FreeBSD，以及其他UNIX操作系统。
　　所有运行于Xen hypervisor之上的完全虚拟化机器都被看作是Domain U HVM Guests。同时，其操作系统为标准的
　　windows或者其他未作修改的操作系统。
　　
　　Domain U PV Guest 虚拟机能够知晓自己没有直接访问硬件的权限，也能知道其他虚拟机也运行在同一个物理机器上。
　　与此相反的是，Domain U HVM 虚拟机并不知道它正和其他虚拟机在同一个物理机器上分享处理器，也不知道其他虚拟
　　机正在运行。
　　

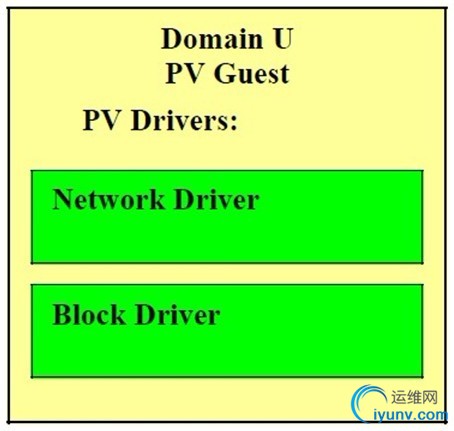

　　Domain U PV Guest虚拟机包含两个驱动：PV NetworkDriver和PV Block Driver，其用于处理网络和磁盘访问。

Domain U HVM Guest 虚拟机虽然没有PV drivers，但Domain 0却为它们启动了一个特殊的Qemu-dm镜像。

Qemu-dm支持Domain U HVM Guest对网络和磁盘的访问请求。

Domain U HVM Guest在初始化时必须尽可能地添加一个软件Xen virtual firmware，该软件用于模拟操作系统

启动之前所需的BIOS。更多有关Xen virtual firmware的信息请参考后续章节。

Domain Management and Control
　　开源社区把一系列linux守护进程划分为域管理和控制工具。这些守护进程存在于Domain 0虚拟机，它们用于支持
　　整个虚拟环境的管理和控制。下面的图表展示了Domain 0中的守护进程。通过这个图表，可以对整个架构有更清
　　晰的理解。

Xend
　　Xend守护进程是一个Python应用程序，它被看作Xen虚拟环境的系统管理器。Xend利用Libxenctrl获得对Xen
　　hypervisor的访问请求。所有需要被Xend处理的请求都通过一个Xm工具的XML RPC接口被发送到Xend。
　　
Xm
　　Xm是一个命令行工具，它获取用户输入，并把这些输入的命令通过XML RPC传输到Xend。
　　
Xenstored
　　Xenstored守护进程维护一个信息注册表，这些信息涉及内存、Domain 0与所有其他Domain U Guests之间的
　　事件通道链。Domain 0虚拟机利用这个注册表来设置与其他虚拟机之间的设备通道。（更多的细节信息，请参看
　　Domain 0 to Domain U Communication章节）
　　
Libxencrl
　　Libxenctrl是一个C程序库，它使得Xend可以通过Domain 0访问Xen hypervisor。privcmd是Domain 0中有一
　　个特殊的驱动，它将Xend的访问请求转发给hypervisor。

　　
Qemu-dm
　　每个运行在Xen虚拟环境中得HVM Guest虚拟机需要它们自己的Qemu守护进程。这个工具处理所有来自于
　　Domain U HVM Guest虚拟机的网络与磁盘访问请求，使得完全虚拟化在Xen系统环境中得以实现。Qemu
　　需要访问网络和I/O设备，所有它必须处于Xen hypervisor之外。正因为如此，Qemu处于Domain 0虚拟机中。
　　
　　Stub-dm是一个新工具。它使得Xen未来的版本不需要为么一个Domain U HVM运行Qemu，而是为每个
　　Domain U HVM提供一个可用的服务程序集。这个特性在Xen 3.2版本中还不可使用，但目前已经是
　　Xen-unstable版本的一部分。此外，Xen 3.3版本将会发布该特性。
　　
Xen Virtual Firmware
　　Xen Virtual Firmware是一个被嵌入到Domain U HVM Guest中的虚拟BIOS，它使操作系统接收其正常引导
　　过程所需要的标准启动指令，以得到一个PC兼容的软件环境。
　　
Xen Operation
　　本章描述了并行虚拟化的Domain U虚拟机如何通过Xen hypervisor和Domain 0虚拟机完成与外部网络或存储
　　设备的通信。
　　
Domain 0 to Domain U Communication
　　较早一段时期，Xen hypervisor并不支持网络和磁盘访问请求。因此，Domain U PV Guest必须通过Xen
　　hypervisor与Domain 0通信以完成网络或磁盘访问请求。下面的例子描述了Domain U PV Guest 如何往
　　本地磁盘写数据。
　　
　　Domain U PV Guest虚拟机中的PV block driver接收往磁盘写数据的请求，然后通过Xen hypervisor将数
　　据存放到本地内存中的某个适当的区域。需要指出的是，该内存区域由该Domain U PV Guest虚拟机与
　　Domain 0共享。在Xen hypervisor中，存在异步域间中断，位于Domain 0和Domain U PV Guest之间的
　　事件通道允许Domain 0和Domain U PV Guest可以通过该异步域间中断完成通信。Domain 0会收到一个来
　　自Xen hypervisor的中断请求，该中断请求会导致PV Block Backend Driver访问本地系统内存并从
　　Domain U PV Guest虚拟机的共享内存中读取适当的数据块。然后，共享内存中的数据将被写到本地硬盘的某
　　个特定位置。
　　

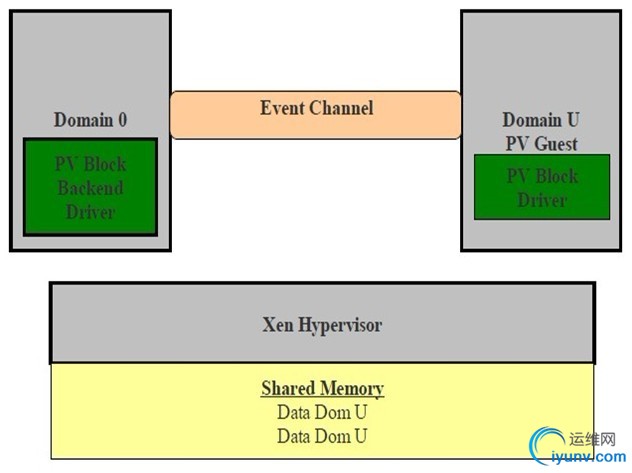

　　下图中，Domain 0和Domain U PV Guest之间的事件通道链接简要地展示了系统工作原理。实际上，事件通道
　　使用在Xenstored中注册的特殊中断处理程序，运行在Xen hypervisor之上。这些特殊中断处理程序允许
　　Domain 0和Domain U PV Guest通过本地内存快速地共享信息。
　　
　　下面的图展示了之前所描述的系统业务。

Xen PCI Passthru

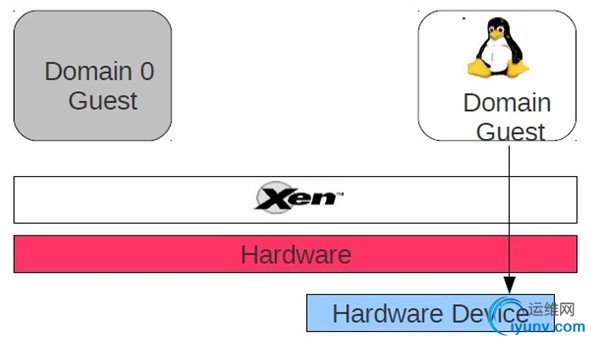

　　为了提高整体性能，减轻Domain 0的负担，Xen设计了PCI Passthru这样一个新特性。PCI Passthru允许
　　Domain U Guest拥有直接访问本地硬件的权限，而不是通过Domain 0来访问硬件。下图描述了这个特性是
　　如何工作的：

　　Domain U Guest拥有直接同特殊硬件对话的权利，而不是之前那种使用Frontend 和Backend drivers的方法。
　　
Glossary

C: http://www.cprogramming.com/; a computer programming language

Daemons: http://en.wikipedia.org/wiki/Daemon_(computer_software); a program

running in the background rather than under direct control of a user

Driver: http://en.wikipedia.org/wiki/Device_driver; program allowing software to

interact with hardware

Full Virtualization: http://en.wikipedia.org/wiki/Full_virtualization; a virtual machine not aware of its virtualization

Interrupt: http://en.wikipedia.org/wiki/Interrupt; signal from hardware to software

requesting a specific action in software

Kernel: http://en.wikipedia.org/wiki/Linux_kernel; the central component of a computer operating system

Paravirtualized: http://en.wikipedia.org/wiki/Paravirtualization; virtual machine running on a hypervisor that is aware of it being virtualized]

Python: http://www.python.org/; a dynamic object oriented programming language

ROM BIOS: http://en.wikipedia.org/wiki/BIOS; software instructions run on a machine when turned on

XML PRC: http://www.xmlrpc.com/; method for an application to leverage another

application using HTTP for the remote procedure call and XML as the encoding

　　
　　PS：本文译自http://xen.org/files/Marketing/HowDoesXenWork.pdf
