Docker Daemon启动

Docker Daemon 是Docker架构中运行在后台的守护进程，可分为Docker Server、Engine和Job三部分。
Docker Daemon 是通过Docker Server模块接受Docker Client的请求，并在Engine中处理请求，然后根据请求类型，创建出指定的Job并运行，运行过程的几种可能：向Docker Registry获取镜像，通过graphdriver执行容器镜像的本地化操作，通过networkdriver执行容器网络环境的配置，通过execdriver执行容器内部运行的执行工作等。

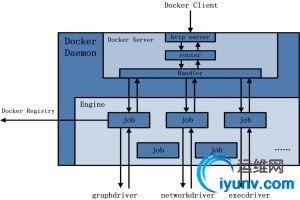

Docker Daemon架构示意图：

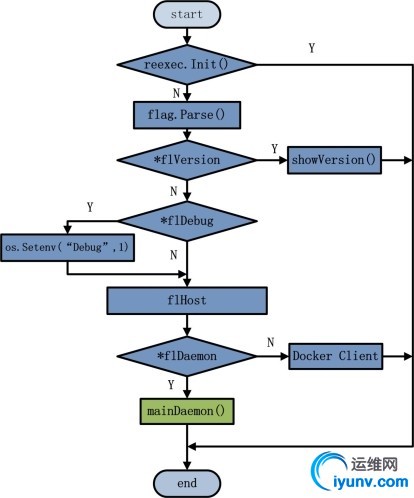

Docker Daemon启动流程图





通过流程图可以看出，有关DockerDaemon的所有工作都在mainDaemon()方法中实现。

mainDaemon()方法:
功能：1）创建Docker运行环境；2）服务于Docker Client，接受并处理请求。
细节：
1）  daemon的配置初始化；（在init()函数中实现，即mainDaemon()运行前就执行）

1 2 3 4 5 6

var ( daemonCfg = &daemon.Config{} ) funcinit() { daemonCfg.InstallFlags() }

首先，声明一个为daemon包中Config类型的变量，名为daemonCfg。而Config对象，定义了Docker Daemon所需的配置信息。在Docker Daemon在启动时，daemonCfg变量被传递至Docker Daemon并被使用。

Config对象的定义如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

typeConfig struct { Pidfile                  string   //Docker Daemon所属进程的PID文件 Root                   string   //Docker运行时所使用的root路径 AutoRestart             bool    //已被启用，转而支持docker run时的重启 Dns                  []string  //Docker使用的DNS Server地址 DnsSearch              []string  //Docker使用的指定的DNS查找域名 Mirrors                 []string  //指定的优先Docker Registry镜像 EnableIptables           bool    //启用Docker的iptables功能 EnableIpForward         bool   //启用net.ipv4.ip_forward功能 EnableIpMasq            bool      //启用IP伪装技术 DefaultIp                net.IP     //绑定容器端口时使用的默认IP BridgeIface              string      //添加容器网络至已有的网桥 BridgeIP                 string     //创建网桥的IP地址 FixedCIDR               string     //指定IP的IPv4子网，必须被网桥子网包含 InterContainerCommunication   bool //是否允许相同host上容器间的通信 GraphDriver             string      //Docker运行时使用的特定存储驱动 GraphOptions            []string   //可设置的存储驱动选项 ExecDriver               string    // Docker运行时使用的特定exec驱动 Mtu                    int      //设置容器网络的MTU DisableNetwork          bool     //有定义，之后未初始化 EnableSelinuxSupport      bool    //启用SELinux功能的支持 Context                 map[string][]string   //有定义，之后未初始化 }

init()函数实现了daemonCfg变量中各属性的赋值，具体的实现为：daemonCfg.InstallFlags()：

1 2 3 4 5 6 7 8 9 10 11

func(config *Config) InstallFlags() { flag.StringVar(&config.Pidfile,[]string{"p", "-pidfile"}, "/var/run/docker.pid", "Path to use for daemon PID file") flag.StringVar(&config.Root,[]string{"g", "-graph"}, "/var/lib/docker", "Pathto use as the root of the Docker runtime") …… opts.IPVar(&config.DefaultIp,[]string{"#ip", "-ip"}, "0.0.0.0", "DefaultIP address to use whenbinding container ports") opts.ListVar(&config.GraphOptions,[]string{"-storage-opt"}, "Set storage driver options") …… }

在InstallFlags()函数的实现过程中，主要是定义某种类型的flag参数，并将该参数的值绑定在config变量的指定属性上。

2）  命令行flag参数检查；

当docker命令经过flag参数解析之后，判断剩余的参数是否为0。若为0，则说明Docker Daemon的启动命令无误，正常运行；若不为0，则说明在启动DockerDaemon的时候，传入了多余的参数，此时会输出错误提示，并退出运行程序。具体代码如下：

1 2 3 4

ifflag.NArg() != 0 { flag.Usage() return }

3）  创建engine对象；

mainDaemon()运行过程中，flag参数检查完毕之后，随即创建engine对象，代码如下：

eng :=engine.New()

Engine是Docker架构中的运行引擎，同时也是Docker运行的核心模块。Engine扮演着Docker container存储仓库的角色，并且通过job的形式来管理这些容器。

在./docker/engine/engine.go中,Engine结构体的定义如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14

type Enginestruct { handlers  map[string]Handler catchall  Handler hack      Hack // data for temporary hackery (see hack.go) id        string Stdout    io.Writer Stderr    io.Writer Stdin     io.Reader Logging   bool tasks     sync.WaitGroup l         sync.RWMutex // lock for shutdown shutdown  bool onShutdown []func() // shutdown handlers }

之后，进入New()函数的实现中：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

func New()*Engine { //创建Engine结构体实例eng eng := &Engine{         handlers: make(map[string]Handler),         id:      utils.RandomString(),         Stdout:  os.Stdout,         Stderr:  os.Stderr,         Stdin:   os.Stdin,         Logging: true, } //向eng对象注册名为commands的Handler eng.Register("commands", func(job*Job) Status {         for _, name := range eng.commands() {                job.Printf("%s\n",name)         }         return StatusOK }) // Copy existing global handlers将已定义的变量globalHandlers中的所有的Handler，都 //复制到eng对象的handlers属性中 for k, v := range globalHandlers {         eng.handlers[k] = v } return eng }

New()函数最终返回一个Engine对象。在代码实现部分，第一个工作即为创建一个Engine结构体实例eng；第二个工作是向eng对象注册名为commands的Handler，其中Handler为临时定义的函数func(job *Job) Status{ } , 该函数的作用是通过job来打印所有已经注册完毕的command名称，最终返回状态StatusOK；第三个工作是：将已定义的变量globalHandlers中的所有的Handler，都复制到eng对象的handlers属性中。最后成功返回eng对象。

4）  设置engine的信号捕获及处理方法；

执行后续代码：

signal.Trap(eng.Shutdown)

该部分代码的作用是：在Docker Daemon的运行中，设置Trap特定信号的处理方法，特定信号有SIGINT，SIGTERM以及SIGQUIT；当程序捕获到SIGINT或者SIGTERM信号时，执行相应的善后操作，最后保证Docker Daemon程序退出。

Trap()函数的代码如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35

funcTrap(cleanup func()) {        c:= make(chan os.Signal, 1)        signals:= []os.Signal{os.Interrupt, syscall.SIGTERM}        ifos.Getenv("DEBUG") == "" {                signals= append(signals, syscall.SIGQUIT)        }        gosignal.Notify(c,signals...)        gofunc() {                interruptCount:= uint32(0)                forsig := range c {                       gofunc(sig os.Signal) {                              log.Printf("Received signal '%v', starting shutdown ofdocker...\n", sig)                              switch sig {                              case os.Interrupt, syscall.SIGTERM:                                     // If the user really wants to interrupt,let him do so.                                     if atomic.LoadUint32(&interruptCount)< 3 {                                            atomic.AddUint32(&interruptCount, 1)                                            // Initiate the cleanup only once                                            if atomic.LoadUint32(&interruptCount)== 1 {                                                   // Call cleanup handler                                                   cleanup()                                                   os.Exit(0)                                            } else {                                                   return                                            }                                     } else {                                            log.Printf("Force shutdown ofdocker, interrupting cleanup\n")                                     }                              case syscall.SIGQUIT:                              }                              os.Exit(128 + int(sig.(syscall.Signal)))                       }(sig)                }        }() }

实现流程分为4个步骤：

1）创建并设置一个channel，用于发送信号通知；

2）定义signals数组变量，初始值为os.SIGINT, os.SIGTERM;若环境变量DEBUG为空的话，则添加os.SIGQUIT至signals数组；

3）通过gosignal.Notify(c, signals...)中Notify函数来实现将接收到的signal信号传递给c。需要注意的是只有signals中被罗列出的信号才会被传递给c，其余信号会被直接忽略；

4）创建一个goroutine来处理具体的signal信号，当信号类型为os.Interrupt或者syscall.SIGTERM时，执行传入Trap函数的具体执行方法，形参为cleanup(),实参为eng.Shutdown。

Shutdown()函数的工作是为Docker Daemon的关闭做一些善后工作。

善后工作如下：

1）Docker Daemon不再接收任何新的Job；

2）Docker Daemon等待所有存活的Job执行完毕；

3）Docker Daemon调用所有shutdown的处理方法；

4）当所有的handler执行完毕，或者15秒之后，Shutdown()函数返回。

5）  加载builtins;

为eng设置完Trap特定信号的处理方法之后，Docker Daemon实现了builtins的加载。代码实现如下：

1 2 3

if err :=builtins.Register(eng); err != nil { log.Fatal(err) }

加载builtins的主要工作是为：为engine注册多个Handler，以便后续在执行相应任务时，运行指定的Handler。这些Handler包括：网络初始化、web API服务、事件查询、版本查看、Docker Registry验证与搜索。代码实现位于./docker/builtins/builtins.go,如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

funcRegister(eng *engine.Engine) error { if err := daemon(eng); err != nil {         return err } if err := remote(eng); err != nil {         return err } if err := events.New().Install(eng); err != nil{         return err } if err := eng.Register("version",dockerVersion); err != nil {         return err } return registry.NewService().Install(eng) }

以上代码实现主要有5个部分：daemon(eng)、remote(eng)、events.New().Install(eng)、eng.Register(“version”,dockerVersion)以及registry.NewService().Install(eng)。

daemon(eng)：注册初始化网络驱动的Handler

remote(eng)：注册API服务的Handler

events.New().Install(eng)：注册events事件的Handler

eng.Register(“version”,dockerVersion)：注册版本的Handler

registry.NewService().Install(eng)：注册registry的Handler

6）  使用goroutine加载daemon对象并运行；

执行完builtins的加载，回到mainDaemon()的执行，通过一个goroutine来加载daemon对象并开始运行。这一环节的执行，主要包含三个步骤：

1）通过init函数中初始化的daemonCfg与eng对象来创建一个daemon对象d；

2）通过daemon对象的Install函数，向eng对象中注册众多的Handler；

3）在Docker Daemon启动完毕之后，运行名为”acceptconnections”的job，主要工作为向init守护进程发送”READY=1”信号，以便开始正常接受请求。

代码实现如下：

1 2 3 4 5 6 7 8 9 10 11 12

go func() { d, err := daemon.MainDaemon(daemonCfg, eng) if err != nil {         log.Fatal(err) } if err := d.Install(eng); err != nil {         log.Fatal(err) } if err :=eng.Job("acceptconnections").Run(); err != nil {         log.Fatal(err) } }()

三个步骤详解：

1）创建daemon对象：daemon.MainDaemon(daemonCfg, eng)是创建daemon对象d的核心部分。主要作用为初始化Docker Daemon的基本环境，如处理config参数，验证系统支持度，配置Docker工作目录，设置与加载多种driver，创建graph环境等，验证DNS配置等。

2）通过daemon对象为engine注册Handler:

创建完daemon对象，goroutine执行d.Install(eng)，具体实现位于./docker/daemon/daemon.go:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

func (daemon*Daemon) Install(eng *engine.Engine) error { for name, method := rangemap[string]engine.Handler{         "attach":            daemon.ContainerAttach,         ……         "image_delete":      daemon.ImageDelete, } {         if err := eng.Register(name, method);err != nil {                return err         } } if err := daemon.Repositories().Install(eng);err != nil {         return err } eng.Hack_SetGlobalVar("httpapi.daemon",daemon) return nil }

以上代码的实现分为三部分：

• 向eng对象中注册众多的Handler对象；

• daemon.Repositories().Install(eng)实现了向eng对象注册多个与image相关的Handler，Install的实现位于./docker/graph/service.go；

• eng.Hack_SetGlobalVar("httpapi.daemon", daemon)实现向eng对象中map类型的hack对象中添加一条记录，key为”httpapi.daemon”，value为daemon。



3）运行acceptconnection的job:

在goroutine内部最后运行名为”acceptconnections”的job，主要作用是通知init守护进程，Docker Daemon可以开始接受请求了。

7）  打印Docker版本信息及驱动信息；

回到mainDaemon()的运行流程中，在goroutine的执行之时，mainDaemon()函数内部其它代码也会并发执行。

显示docker的版本信息，以及ExecDriver和GraphDriver这两个驱动的具体信息，代码如下：

1 2 3 4 5 6

logrus.WithFields(logrus.Fields{                "version":     dockerversion.VERSION,                "commit":      dockerversion.GITCOMMIT,                "execdriver":  d.ExecutionDriver().Name(),                "graphdriver":d.GraphDriver().String(),         }).Info("Docker daemon")

8）  Job之“serveapi”的创建与运行。

打印部分Docker具体信息之后，DockerDaemon立即创建并运行名为”serveapi”的job，主要作用为让Docker Daemon提供API访问服务。实现代码位于./docker/docker/daemon.go:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

job :=eng.Job("serveapi", flHosts...) job.SetenvBool("Logging",true) job.SetenvBool("EnableCors",*flEnableCors) job.Setenv("Version",dockerversion.VERSION) job.Setenv("SocketGroup",*flSocketGroup)    job.SetenvBool("Tls",*flTls) job.SetenvBool("TlsVerify",*flTlsVerify) job.Setenv("TlsCa",*flCa) job.Setenv("TlsCert",*flCert) job.Setenv("TlsKey",*flKey) job.SetenvBool("BufferRequests",true) if err :=job.Run(); err != nil { log.Fatal(err) }

实现过程中，首先创建一个名为”serveapi”的job，并将flHosts的值赋给job.Args。flHost的作用主要是为Docker Daemon提供使用的协议与监听的地址。随后，Docker Daemon为该job设置了众多的环境变量，如安全传输层协议的环境变量等。最后通过job.Run()运行该serveapi的job。

至此，可以认为DockerDaemon已经完成了serveapi这个job的初始化工作。一旦acceptconnections这个job运行完毕，则会通知init进程Docker Daemon启动完毕，可以开始提供API服务。本文从源码的角度简单分析了Docker Daemon的启动，着重分析了mainDaemon()的实现。
