linux中集群-LVS之NAT、DR配置案例说明

cto67

一、案例一NAT

案例简单介绍：
三台RHEL5.8虚拟机，

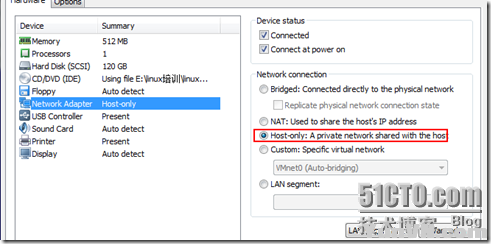

两台做集群web服务器realserver ，ip分别为192.168.2.2和192.168.2.4。它们gateway都要指向分发器director的内网地址192.16.2.3。将这两个web服务器放在虚拟网络中的host-only中。
分发器director ，Ip为172.16.20.3与外网通信，ip为192.168.2.3（放在host-only）做为内部集群web服务器的网管。
本地物理机做客户端client，它的ip我们设置为192.168.0.193
配置过程：

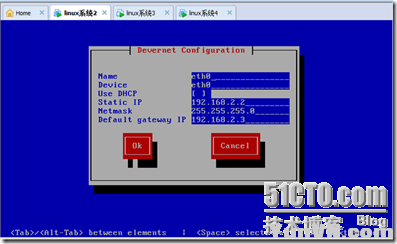

1、web对象1上安装httpd包。将web1的gateway改成director的私有ip地址
#Realserver1:ip为192.168.2.2

• [iyunv@yangyaru ~]# yum install -y httpd
• [iyunv@yangyaru ~]# echo “linux 2 nat ”>/var/www/html/index.html
• [iyunv@yangyaru ~]# service httpd start
• [iyunv@yangyaru~]# setup


web服务器2配置与web1的步骤一样。

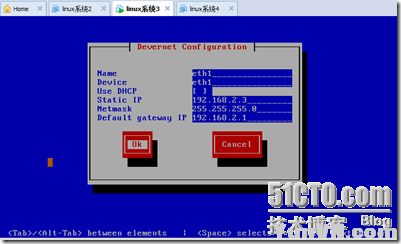

2、分发器director有两个网卡，一个为公网ip地址为172.16.20.3，一个为私有ip地址为192.168.2.3将它放在host—only中，安装ipvsadm包，添加规则。

• [iyunv@yangyaru ~]#setup


• [iyunv@yangyaru ~]# yum install -y ipvsadm
• [iyunv@yangyaru ~]# service ipvsadm start
• ipvsadm: Clearing the current IPVS table:                   [  OK  ]
• ipvsadm: Applying IPVS configuration:                       [  OK  ]
• [iyunv@yangyaru ~]#ipvsadm -A -t 172.16.20.3:80 -s  wrr
• [iyunv@yangyaru ~]# ipvsadm -A -t 172.16.20.3:80 -r  192.168.1.2 -m  -w 2
• [iyunv@yangyaru ~]# ipvsadm -A -t 172.16.20.3:80 -r  192.168.1.4 -m  -w 1

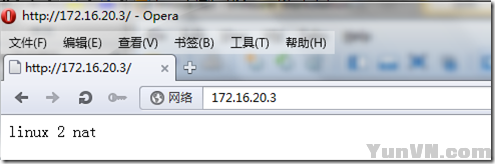

3、验证服务：



有上面的验证结果我们可以看wrr调度方式的比例是1：3 ^_^

二、LVS之DR转换模式：

  实现DR转换的方式：

1、VIP：MAC(DVIP) 手动的添加arp解析。但是具有一定的局限性，因为我们的路由器很有可能不是我们自己的。

2、arptables：

3、kernel parameter

arp——ignore：定义接受到arp请求时的响应级别

0：只要本地配置的有相应地址，就给与响应

1：仅在请求的目标地址配置请求到达的接口上的时候，才给与响应

arp——announce：定义将自己的地址向外通告时的通告级别

0：将本地任何接口上的任何地址向外通告

1：尽可能仅向目标网络通告与其网络匹配的地址

2：仅向与本地接口上地址匹配的网络进行通报

三、案例二DR配置，我们使用上面的第3中方式  kernel parameter来实现：

1、案例的简单说明：
三台RHEL5.8虚拟机，

两台做集群web服务器realserver ，ip分别为172.16.20.2和172.16.20.4。
Ip为172.16.20.3的主机做分发器director ，
本地物理机做客户端client
2、配置过程步骤：
#Realserver1:ip为172.16.20.2

• [iyunv@yangyaru ~]# yum install -y httpd
• [iyunv@yangyaru ~]# echo “linux 2”>/var/www/html/index.html
• [iyunv@yangyaru ~]# sysctl -w net.ipv4.conf.eth0.arp_announce=2
• [iyunv@yangyaru ~]# sysctl -w net.ipv4.conf.all.arp_announce=2
• [iyunv@yangyaru ~]# echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore
• [iyunv@yangyaru ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
• [iyunv@yangyaru ~]# ifconfig lo:0 172.16.20.5 netmask 255.255.255.255 broadcast 172.16.20.5 up
• [iyunv@yangyaru ~]# route add -host 172.16.20.5 dev lo:0


#Realserver2:ip为172.16.20.4

• [iyunv@yangyaru ~]# yum install -y httpd
• [iyunv@yangyaru ~]# echo “linux 4”>/var/www/html/index.html
• [iyunv@yangyaru ~]# sysctl -w net.ipv4.conf.eth0.arp_announce=2
• [iyunv@yangyaru ~]# sysctl -w net.ipv4.conf.all.arp_announce=2
• [iyunv@yangyaru ~]# echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore
• [iyunv@yangyaru ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
• [iyunv@yangyaru ~]# ifconfig lo:0 172.16.20.5 netmask 255.255.255.255 broadcast 172.16.20.5 up
• [iyunv@yangyaru ~]# route add -host 172.16.20.5 dev lo:0


#Director：eth0上ip为172.16.20.3  eth0:0 172.16.20.5

• [iyunv@yangyaru ~]# yum install -y ipvsadm
• [iyunv@yangyaru ~]# service ipvsadm start
• ipvsadm: Clearing the current IPVS table:                   [  OK  ]
• ipvsadm: Applying IPVS configuration:                       [  OK  ]
• [iyunv@yangyaru ~]# ipvsadm -A -t 172.16.20.5:80 -s wlc
• [iyunv@yangyaru ~]# ipvsadm -a -t 172.16.20.5:80 -r 172.16.20.2 -g -w 2
• [iyunv@yangyaru ~]# ipvsadm -a -t 172.16.20.5:80 -r 172.16.20.4 -g -w 1


3、验证我们的结果。
#本地物理机浏览器验证我们的集群web服务。

#查看我们集群服务器上面连接状态。

• [Shell] 纯文本查看 复制代码

  [iyunv@yangyaru ~]# ipvsadm -L -n --stats

  IP Virtual Server version 1.2.1 (size=4096)

  Prot LocalAddress:Port               Conns   InPkts  OutPkts  InBytes OutBytes

    -> RemoteAddress:Port

  TCP  172.16.20.5:80                     25      221        0    18994        0

    -> 172.16.20.4:80                      9       80        0     6872        0

    -> 172.16.20.2:80                     16      141        0    12122
