Kubernetes+Prometheus+Grafana部署笔记

阿尔海南粉

一、基础概念

1.1 基础概念
　　Kubernetes（通常写成“k8s”）Kubernetes是Google开源的容器集群管理系统。其设计目标是在主机集群之间提供一个能够自动化部署、可拓展、应用容器可运营的平台。Kubernetes通常结合docker容器工具工作，并且整合多个运行着docker容器的主机集群，Kubernetes不仅仅支持Docker，还支持Rocket，这是另一种容器技术。
　　功能特性：

• 自动化容器部署与复制

• 随时扩展或收缩容器规模

• 组织容器成组，提供容器间的负载均衡

• 快速更新及回滚容器版本

• 提供弹性伸缩，如果某个容器失效就进行替换


1.2 架构图

1.3 组件

1.3.1 Master
　　Master节点上面主要由四个模块组成：APIServer、scheduler、controller manager、etcd

• APIServer:APIServer负责对外提供RESTful的Kubernetes API服务，它是系统管理指令的统一入口，任何对资源进行增删改查的操作都要交给APIServer处理后再提交给etcd。如架构图中所示，kubectl（Kubernetes提供的客户端工具，该工具内部就是对Kubernetes API的调用）是直接和APIServer交互的。

• schedule:scheduler的职责很明确，就是负责调度pod到合适的Node上。如果把scheduler看成一个黑匣子，那么它的输入是pod和由多个Node组成的列表，输出是Pod和一个Node的绑定，即将这个pod部署到这个Node上。Kubernetes目前提供了调度算法，但是同样也保留了接口，用户可以根据自己的需求定义自己的调度算法。

• controller manager:如果说APIServer做的是“前台”的工作的话，那controller manager就是负责“后台”的。每个资源一般都对应有一个控制器，而controller manager就是负责管理这些控制器的。比如我们通过APIServer创建一个pod，当这个pod创建成功后，APIServer的任务就算完成了。而后面保证Pod的状态始终和我们预期的一样的重任就由controller manager去保证了。

• etcd:etcd是一个高可用的键值存储系统，Kubernetes使用它来存储各个资源的状态，从而实现了Restful的API。


1.3.2 Node
　　每个Node节点主要由三个模块组成：kubelet、kube-proxy、runtime。
　　runtime。runtime指的是容器运行环境，目前Kubernetes支持docker和rkt两种容器。

• kube-proxy:该模块实现了Kubernetes中的服务发现和反向代理功能。反向代理方面：kube-proxy支持TCP和UDP连接转发，默认基于Round Robin算法将客户端流量转发到与service对应的一组后端pod。服务发现方面，kube-proxy使用etcd的watch机制，监控集群中service和endpoint对象数据的动态变化，并且维护一个service到endpoint的映射关系，从而保证了后端pod的IP变化不会对访问者造成影响。另外kube-proxy还支持session affinity。

• kubelet:Kubelet是Master在每个Node节点上面的agent，是Node节点上面最重要的模块，它负责维护和管理该Node上面的所有容器，但是如果容器不是通过Kubernetes创建的，它并不会管理。本质上，它负责使Pod得运行状态与期望的状态一致。


1.3.3 Pod
　　Pod是k8s进行资源调度的最小单位，每个Pod中运行着一个或多个密切相关的业务容器，这些业务容器共享这个Pause容器的IP和Volume，我们以这个不易死亡的Pause容器作为Pod的根容器，以它的状态表示整个容器组的状态。一个Pod一旦被创建就会放到Etcd中存储，然后由Master调度到一个Node绑定，由这个Node上的Kubelet进行实例化。
　　每个Pod会被分配一个单独的Pod IP，Pod IP + ContainerPort 组成了一个Endpoint。

1.3.4 Service
　　Service其功能使应用暴露，Pods 是有生命周期的，也有独立的 IP 地址，随着 Pods 的创建与销毁，一个必不可少的工作就是保证各个应用能够感知这种变化。这就要提到 Service 了，Service 是 YAML 或 JSON 定义的由 Pods 通过某种策略的逻辑组合。更重要的是，Pods 的独立 IP 需要通过 Service 暴露到网络中。

二、安装部署

2.1 kubernetes安装部署
　　安装有较多方式，在此使用二进制安装和利用kubadm进行安装部署

2.1.1 二进制安装部署k8s

• 环境介绍


名称
主机名称
IP地址
安装软件包
系统版本
kubernets server
master
172.16.0.67
etcd,kube-apiserver,kube-controller-manager,kube-scheduler
CentOS7.3 64位
kubernets node1
node01
172.16.0.66
kubelet,kube-proxy,docker
CentOS7.3 64位
kubernets node1
node02
172.16.0.68
kubelet,kube-proxy,docker
CentOS7.3 64位

• 　　软件版本
  　　kubenets网址
  　　https://github.com/kubernetes/kubernetes/blob/master/CHANGELOG-1.8.md#v183
  　　server端二进制文件
  　　https://dl.k8s.io/v1.8.13/kubernetes-server-linux-amd64.tar.gz
  　　node端二进制文件
  　　https://dl.k8s.io/v1.8.13/kubernetes-node-linux-amd64.tar.gz


• 　　防火墙配置
  　　systemctl stop firewalld
  　　systemctl disable firewalld
  　　systemctl mask firewalld

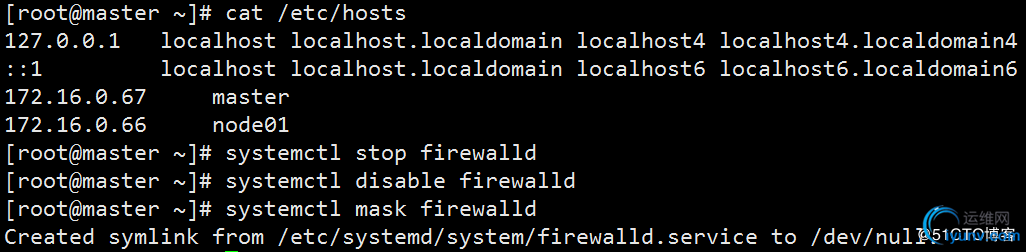

• 主机名修改，添加hosts解析





2.1.1.1 服务端安装配置

• 　　master服务器安装etcd
  　　

  yum install etcd -y　　

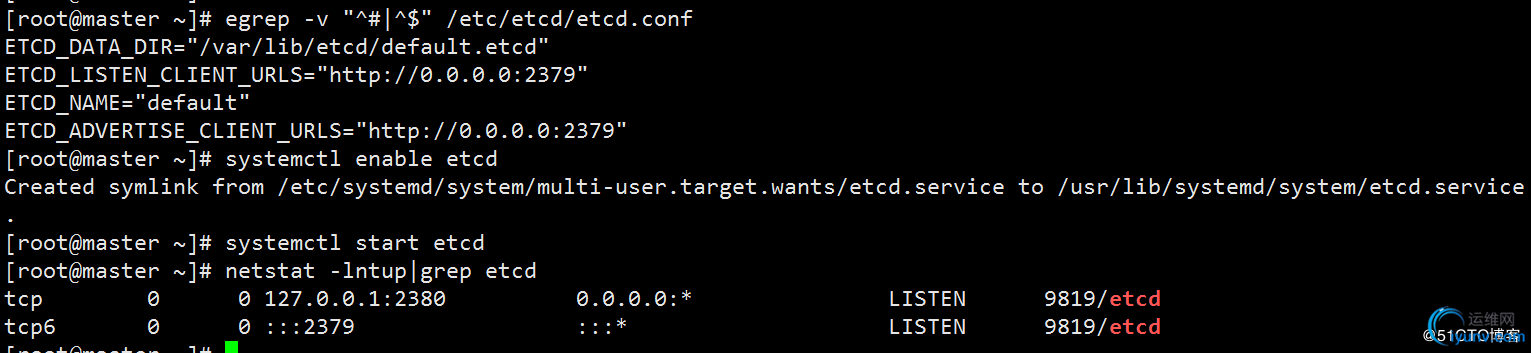

  　　配置etcd,并启动服务器配置开机自启动





• 　　下载软件包，创建目录拷贝文件
  　　

  cd /tmp && wget  -c https://dl.k8s.io/v1.8.13/kubernetes-server-linux-amd64.tar.gz　　
  tar -zxf kubernetes-server-linux-amd64.tar.gz
  　　
  mkdir -p /opt/kubernetes/{bin,cfg}
  　　
  mv kubernetes/server/bin/{kube-apiserver,kube-scheduler,kube-controller-manager,kubectl} /opt/kubernetes/bin
  　　



• 创建apiserver配置文件


　　

cat > /opt/kubernetes/cfg/kube-apiserver
