监控服务器Cacti之二 基本使用

sfwe2

继上一篇文章Cacti搭建成功后在graphs中有一个默认的localhost
点击consol—>Devices—>Localhost
把SNMP Version 改为Version 2

右下角Save，右上角Create Graphs for this Host
再点Graphs 可以手动执行以下命令(也可等待周期任务)即可出图

1	[iyunv@lamp tmp]# /usr/bin/php/var/www/html/cacti/poller.php

添加本地主机(Cacti服务器)
1、点击Console->Devices，打开设备管理页面。
2、点击右上角的add，添加一个新的机器

3、当主机的信息填好之后，点击Create
4、此时你的页面左上角应该显示：SaveSuccessful，并且已经显示出了主机信息和SNMP信息，如果SNMP信息显示 SNMP error，请确保被监控端snmpd服务是否启动。

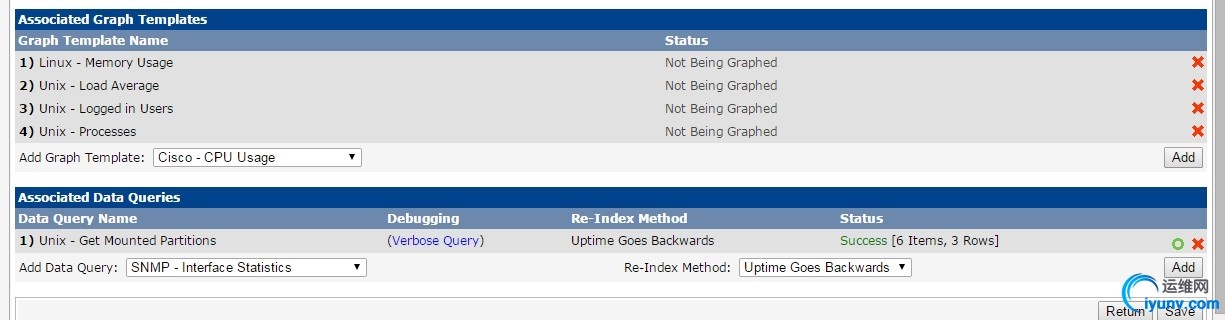

5、这时我们就可以添加相应的监控项了，在页面最下方的Associated Graph Templates中添加图形模板，在AssociatedData Queries中添加数据模板。

6、添加好相应的模板之后点击Save。此时左上角会出现SaveSuccessful.
7、点击右上角的Create Graphsfor this Host，来为刚才通过模板所获得到的数据进行画图。
8、选中需要画图的项，其中依然分为两部分：
    通过GraphTemplates中的内容都需要选中，而Data Query获取的内容比较详细，所以可以按需选择。
9、选择好需要画图的项目后，点击右下角的Create，右上角CreateGraphs for this Host
10、选项要生成图形的选项，create—create

11、在Cacti Web界面Graph Trees中，选择相应的列(或者系统默认的DefaultTree)。
12、进去Tree之后，点击右上角的Add，添加一个新的显示项。
13、在Tree Item Type中选择Host，然后在下面的Host中选择我们刚才创建的主机。点击Create。

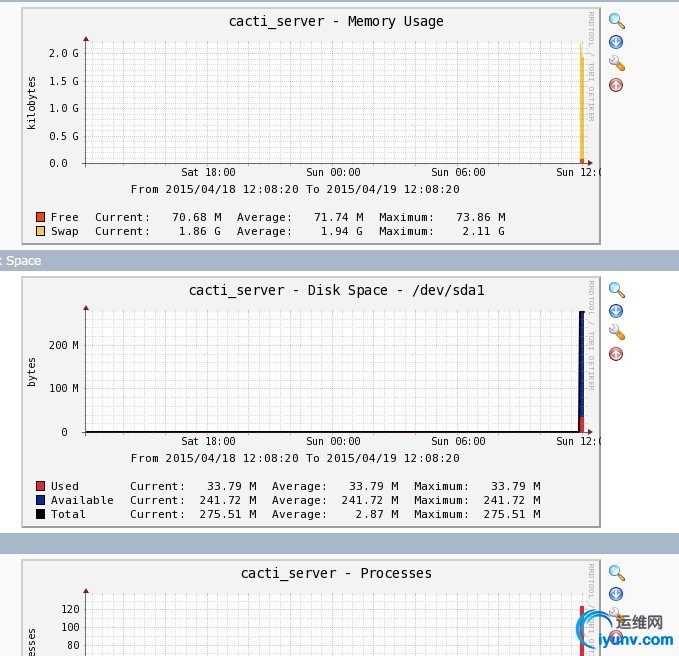

14、此时，再进入Graphs界面，就可以看到在DefaultTree下加入了我们新创建的主机。
会等一段时间图像才会出数据

监控其它Linux机器

1 2 3 4 5

[iyunv@jacken ~]# yum -y install net-snmpnet-snmp-utils [iyunv@jacken ~]# /etc/init.d/snmpd restart Stopping snmpd:                                           [FAILED] Starting snmpd:                                           [  OK  ] [iyunv@jacken ~]# chkconfig snmpd on

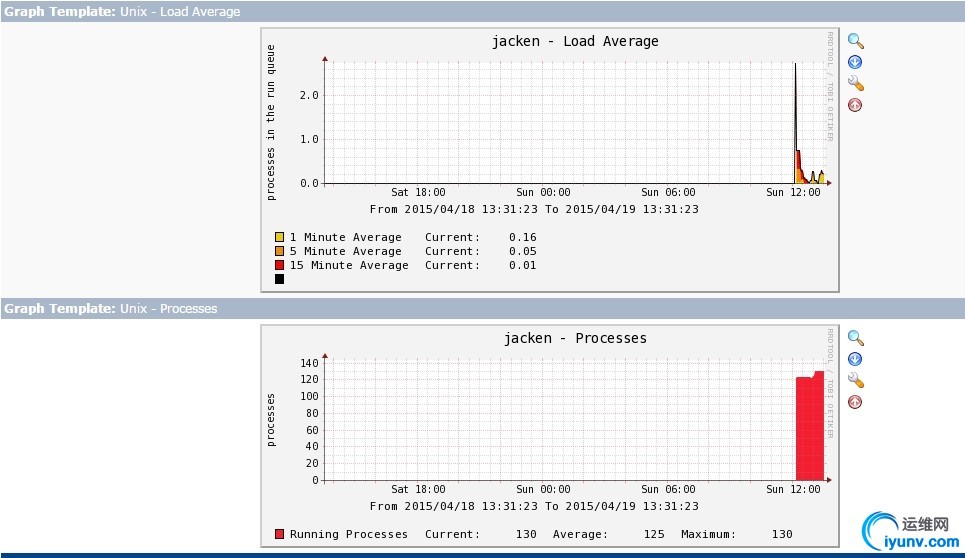

同添加Cacti服务器步骤一样，注意下IP地址就行

监控Windows服务器
计算机—管理—功能—添加功能安装SNMP服务(安装完可能需要重启)


管理--配置—服务—snmp service 属性中  安全-添加以下内容。然后重启snmp服务

监控思科交换机
思科交换机配置snmp方法：
snmp-server community public ro   //团体名为public，只读
snmp-server enable traps    //启用捕获
snmp-server host 192.168.1.3 version 2cpublic
监控H3C交换机
H3C交换机配置snmp方法：
H3C S5000/5120
system-view
#进入用户视图界面
[H3C]snmp-agent community read public
#设置共同体名(community)为public
如是H3C的其他系列交换机，还需要下面两个步骤：
[H3C]snmp-agent sys-info version all
#设置交换机支持的SNMP版本，有v1 v2 v2c和v3，all为全部支持
[H3C]snmp-agent target-host trap address192.168.1.3 securityname public


cacti不出图像的排错思路
1.system utilities –>Rebuild poller cache
2.系统时间不准确，重新设置时间
3.图像没有生成，运行#/usr/bin/php /srv/www/htdocs/cacti/poller.php –force
4.权限问题，修改权限#chmod 777 -R /srv/www/htdocs/cacti/rra
5.数据库表有损坏，修复#mysqlcheck -ao cacti –auto-repair -uroot -p
6.重启snmpd服务#service snmpd restart
