golang 标准库间依赖的可视化展示

della0887

简介

　　国庆看完 >,总想做点什么,来加深下印象.以可视化的方式展示 golang 标准库之间的依赖,可能是一个比较好的切入点.做之前,简单搜了下相关的内容,网上也要讨论,但是没有发现直接能拿过来用的.标准库之间,是必然存在依赖关系的,不同库被依赖的程度必然是不一样的.但究竟有多大差别呢?
　　以下内容,数据源自真实环境的 golang 1.9 版本的标准库.所以,本文不仅是一篇可视化相关的讨论文章,更是提供了一个可以直接探究 golang 标准库间依赖关系的快速梳理工具.

数据准备
　　标准库各个包之间的相互关系,可以直接通过命令获取,然后简单变换为一个标准的 JSON 对象:
　　

go list -json  std　　

　　示例输出:
　　

{　　"Dir": "/usr/local/go/src/archive/tar",
　　"ImportPath": "archive/tar",
　　"Name": "tar",
　　"Doc": "Package tar implements access to tar archives.",
　　"Target": "/usr/local/go/pkg/darwin_amd64/archive/tar.a",
　　"Goroot": true,
　　"Standard": true,

　　"StaleReason": "standard package in Go>　　"Root": "/usr/local/go",
　　"GoFiles": [
　　"common.go",
　　"format.go",
　　"reader.go",
　　"stat_atimespec.go",
　　"stat_unix.go",
　　"strconv.go",
　　"writer.go"
　　],
　　"IgnoredGoFiles": [
　　"stat_atim.go"
　　],
　　"Imports": [
　　"bytes",
　　"errors",
　　"fmt",
　　"io",
　　"io/ioutil",
　　"math",
　　"os",
　　"path",
　　"sort",
　　"strconv",
　　"strings",
　　"syscall",
　　"time"
　　],
　　"Deps": [
　　"bytes",
　　"errors",
　　"fmt",
　　"internal/cpu",
　　"internal/poll",
　　"internal/race",
　　"io",
　　"io/ioutil",
　　"math",
　　"os",
　　"path",
　　"path/filepath",
　　"reflect",
　　"runtime",
　　"runtime/internal/atomic",
　　"runtime/internal/sys",
　　"sort",
　　"strconv",
　　"strings",
　　"sync",
　　"sync/atomic",
　　"syscall",
　　"time",
　　"unicode",
　　"unicode/utf8",
　　"unsafe"
　　],
　　"TestGoFiles": [
　　"reader_test.go",
　　"strconv_test.go",
　　"tar_test.go",
　　"writer_test.go"
　　],
　　"TestImports": [
　　"bytes",
　　"crypto/md5",
　　"fmt",
　　"internal/testenv",
　　"io",
　　"io/ioutil",
　　"math",
　　"os",
　　"path",
　　"path/filepath",
　　"reflect",
　　"sort",
　　"strings",
　　"testing",
　　"testing/iotest",
　　"time"
　　],
　　"XTestGoFiles": [
　　"example_test.go"
　　],
　　"XTestImports": [
　　"archive/tar",
　　"bytes",
　　"fmt",
　　"io",
　　"log",
　　"os"
　　]
　　
}
　　

　　梳理过的数据源,参见: https://raw.githubusercontent.com/ios122/graph-go/master/data.js

可视化原理
　　主要涉及一下内容:

• 　　可视化显示,使用的是 echarts


• 　　使用原始数据的 ImportPath 而不是 Name,来作为每个数据节点的唯一id.这样是因为 golang 本身的包命名规范决定的.


• 　　使用原始数据的 Imports 字段,来确定标准库包与包之间的相互依赖关系.golang是不允许循环依赖的,所以一些循环依赖相关的问题,不需要考虑.

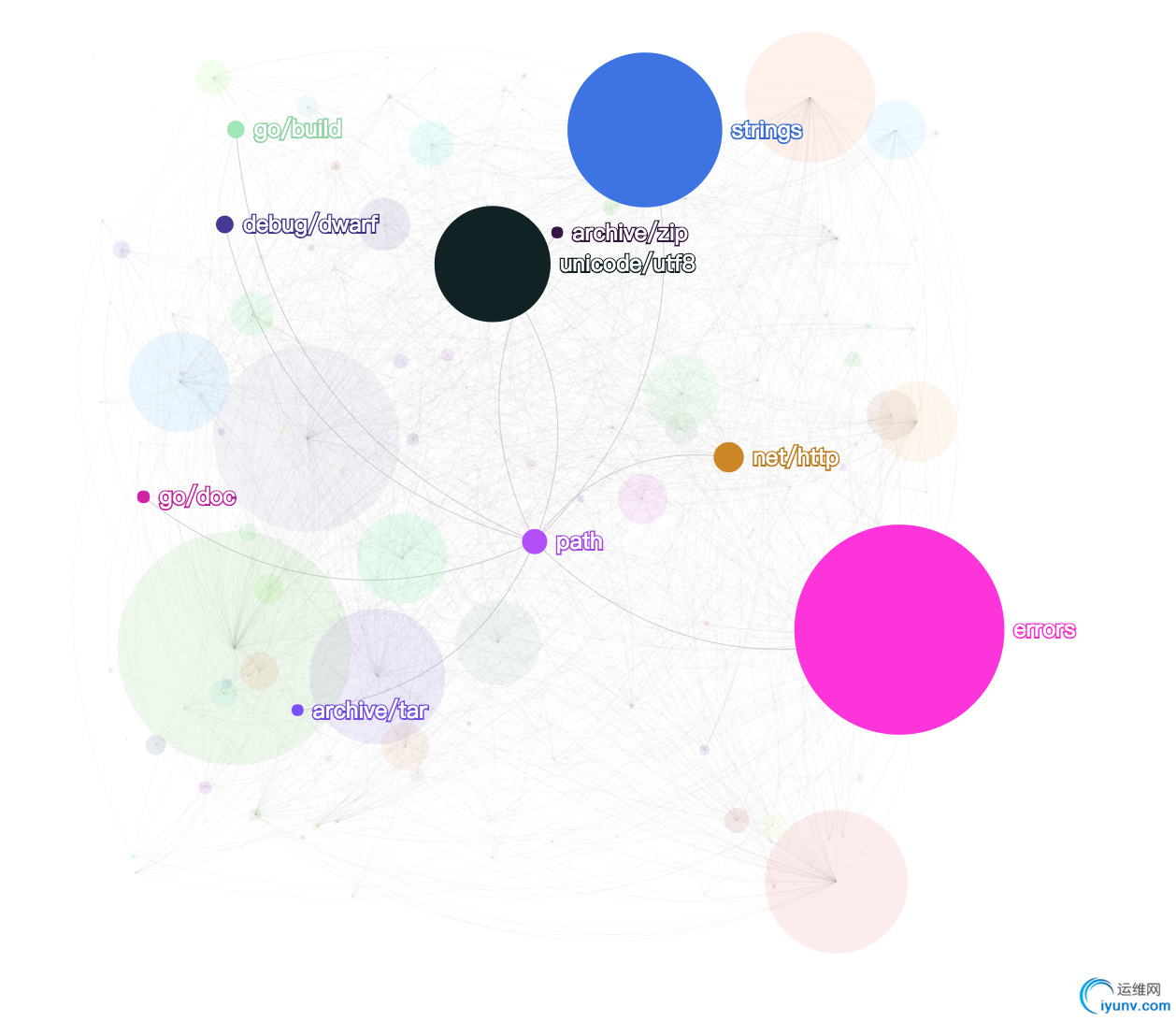

• 　　节点的大小,和包被其他包引入的次数成正相关.这样做,被依赖越多的包,图上最终显示时,就会越大.常用包和不常用包,一目了然.



数据整理
　　就是把原始数据,处理成 echarts 需要的数据,这里简要说下最核心的思路:

• 　　echarts 显示相关的代码,很大程度上参考了 graph-npm


• 　　节点坐标和颜色,采用随机坐标和颜色,以去除节点和包之间的联系.我认为这样处理,能更纯粹地观察标准库包与包之间的联系.


• 　　需要一个 edges 来记录包与包之间的依赖关系.在每次遍历 Imports 时,动态写入.


•
  　　需要一个 nodes 来记录包自身的一些信息,但是其>

• 　　使用 nodedSize 来记录每个包被依赖的次数,为了提升效率,它是一个字典Map.



　　

/* 将原始数据,转换为图标友好的数据.
　　ImportPath 作为唯一>　　Imports 用于计算依赖关系;
　　节点的大小,取决于被依赖的次数;
　　*/
　　
function transData(datas){
　　/* 存储依赖路径信息. */
　　let edges = []
　　

　　/* 存储基础节点信息. */
　　let nodes = []
　　

　　/* 节点尺寸.初始是1, 每被引入一次再加1. */
　　let nodedSize = {}
　　

　　/* 尺寸单位1. */
　　let unitSize = 1.5
　　

　　datas.map((data)=>{
　　let itemId = data.ImportPath
　　

　　nodes.push({
　　"label": itemId,
　　"attributes": {},
　　"id": itemId,
　　"size": 1
　　})
　　

　　if(data.Imports){
　　data.Imports.map((importItem)=>{
　　edges.push({
　　"sourceID": importItem,
　　"attributes": {},
　　"targetID": itemId,
　　"size": unitSize
　　})
　　

　　if(nodedSize[importItem]){
　　nodedSize[importItem] = nodedSize[importItem] + unitSize
　　}else{
　　nodedSize[importItem] = unitSize
　　}
　　})
　　}
　　})
　　

　　/* 尺寸数据合并到节点上. */
　　nodes.map((item)=>{
　　let itemId = item.id
　　if(nodedSize[itemId]){
　　item.size = nodedSize[itemId]
　　}
　　})
　　

　　return {
　　nodes,edges
　　}
　　
}
　　

效果与源码

• github 源码: https://github.com/ios122/graph-go

• echarts 在线预览: http://gallery.echartsjs.com/editor.html?c=xSyJNqh8nW
