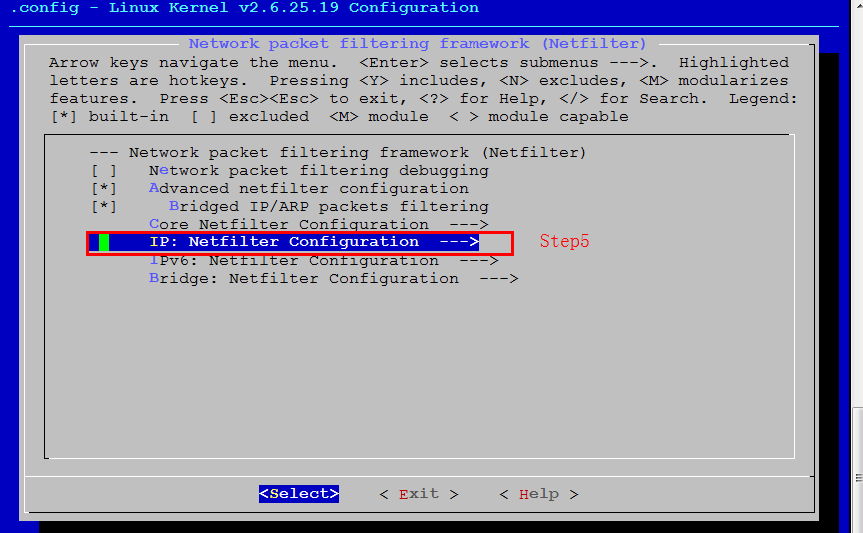

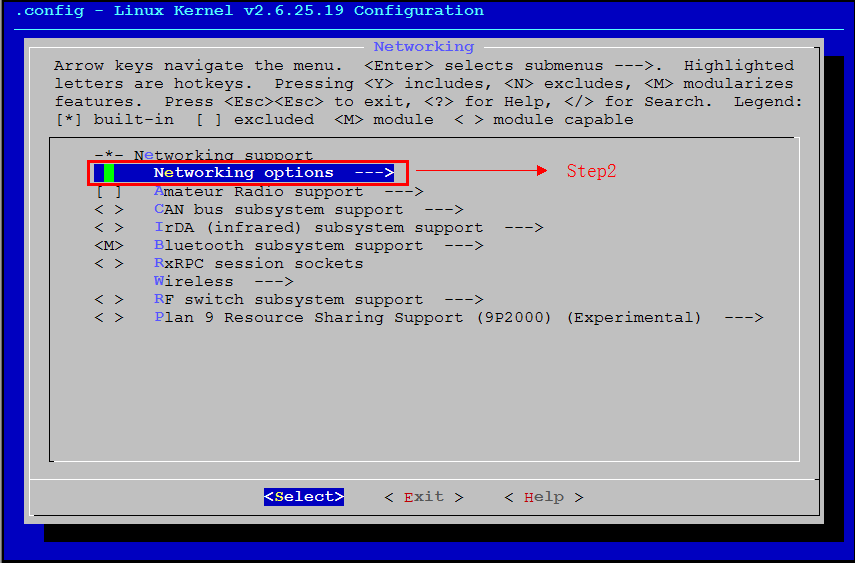

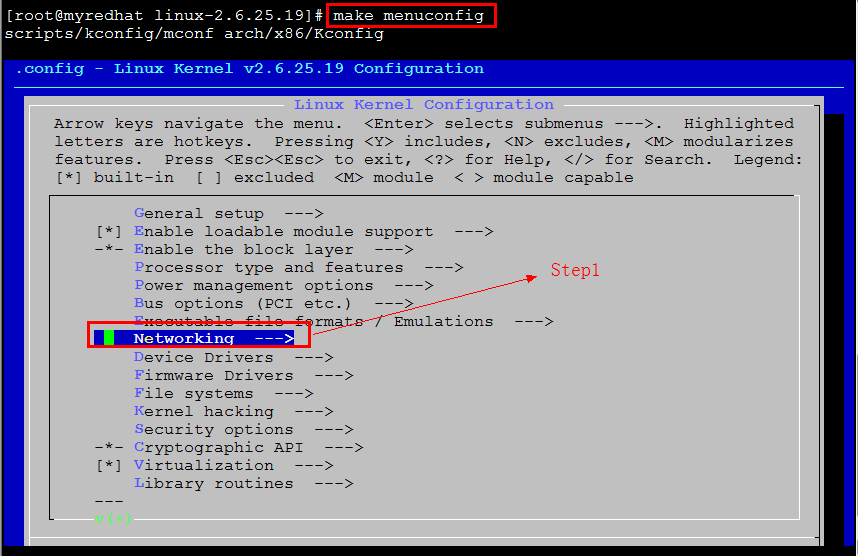

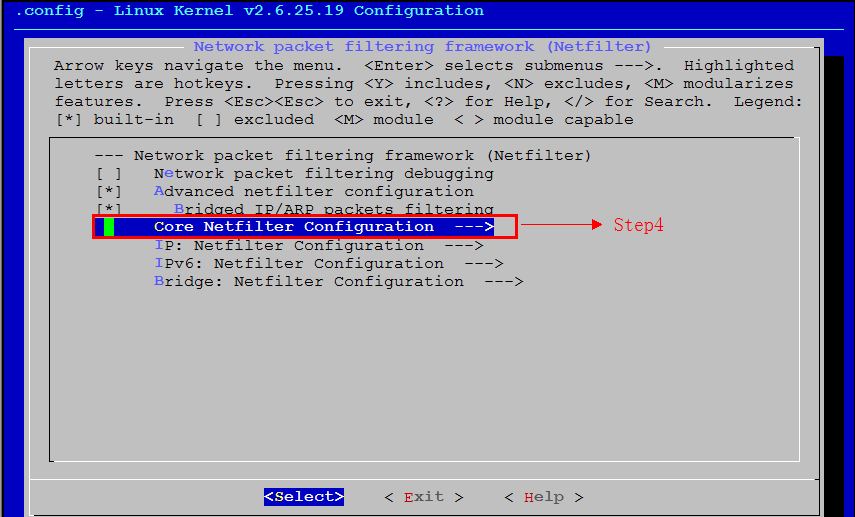

小编：现在的企业网应用中，有些业务和一些重要部门管理人员对于网络的带宽具有较高的要求，最重要的就是速度的稳定性。这就要求我们的网络管理员对于企业网中的带宽进行合理分配，特别是一些基于P2P的软件和应用进行限制，可以很好的解决带宽的压力，满足特殊用户对于网速的需求。今天我们就一起来搭建一种基于Iptables之上，并结合Layer7七层过滤模块和Squid代理来实现对于特殊应用的限制，这就是我们接下来将要要介绍的综合过滤模型：Iptables+L7+Squid. 【基本环境搭建】 一）软件需求及简单说明 linux-2.6.25.19.tar.bz2 说明：由于实验环境使用的内核版本是2.6.18，内核编译过程中并没有加入L7七层过滤模块，所以需要对内核进行重新编译，加入L7七层过滤模块. iptables-1.4.2.tar.bz2 说明：下载新版iptables源码包，编译安装。 netfilter-layer7-v2.20.tar.gz 说明：下载Layer7补丁源码包，用于给新内核打补丁. l7-protocols-2009-5-10.tar.gz 说明：下载L7-protocols模式源码包,内嵌的模块用于Iptables进行调用. 二）实现目标 给新内核源码包打上Layer7的补丁，对内核进行重新编译，编译前添加L7的相关模块，最终实现基于L7的七层过滤功能，实现对于应用层的过滤,完成基于L7的过滤的应用. 三）具体步骤 Step1:给新版内核打上L7的补丁. ①解压缩内核源码包和layer7补丁包 tar jxvf linux-2.6.25.19.tar.gz2 -C /usr/src/ tar zxvf netfilter-layer7-v2.20.tar.gz -C /usr/src/ ②切换到内核目录下，使用patch工具对内核进行打补丁 cd /usr/src/linux-2.6.25.19/ patch -p1 < /usr/src/netfilter-layer7-v2.20/kernel-2.6.25-layer7-2.20.patch Step2:配置新内核 ①拷贝老的内核的编译配置文件生成新版内核配置文件 cp /boot/config-2.6.18-8.el5 .config ②菜单模式下配置编辑内核编译配置文件，添加L7模块 详细步骤如下：

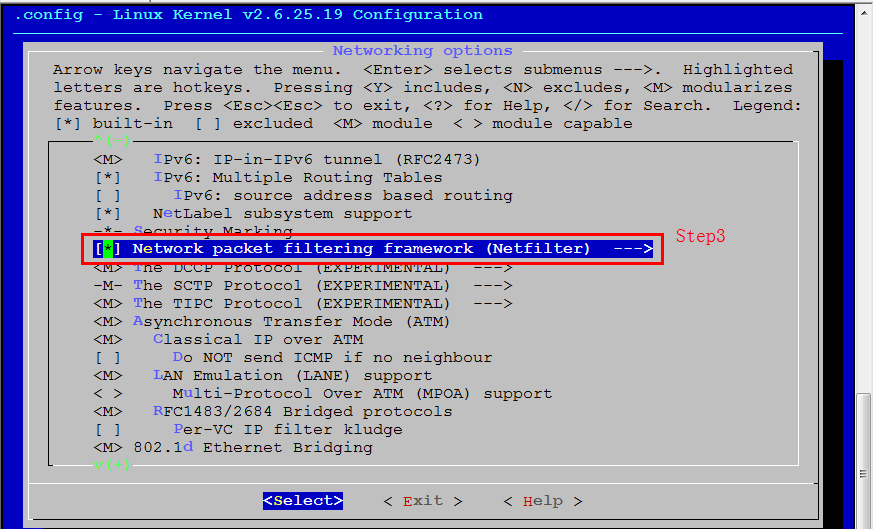

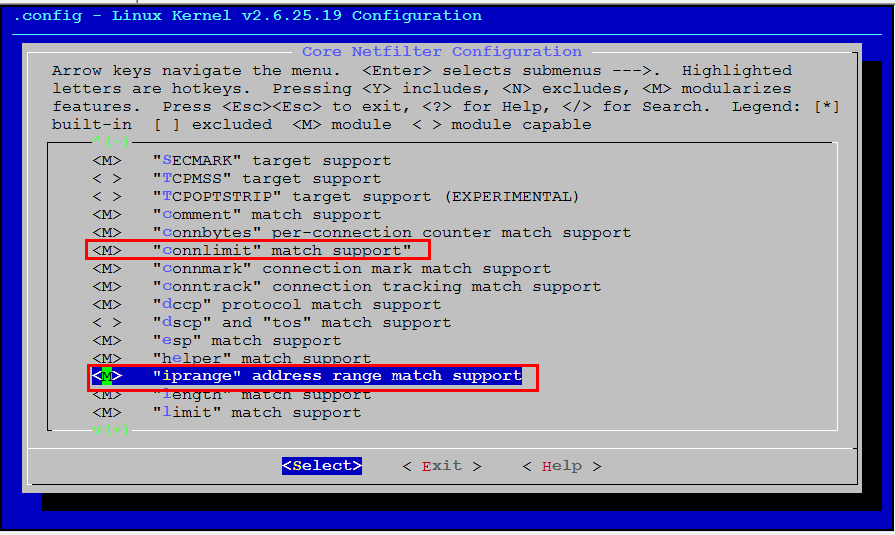

完成后保存退出，这样就给新内核添加了L7模块了，下面就能进行内核编译了. Step3:编译和安装新版内核 ①编译生成makefile文件. make ②进行内核的编译及新内核的安装. make modules_install && make install Step4:重新编译配置iptables ①卸载已装的iptables，解压缩新版iptables源码包. rpm -e iptables --nodeps (取消依赖关系) tar jxvf iptables-1.4.2.tar.bz2 -C /usr/src/ ②合并iptables和layer7补丁，使新的iptables能够调用L7模块. cd /usr/src/netfilter-layer7-v2.20/iptables-1.4.1.1-for-kernel-2.6.20forward/ cp libxt_layer7.c libxt_layer7.man/usr/src/iptables-1.4.2/extensions/ ③编译安装iptables cd /usr/src/iptables-1.4.2/ ./configure --prefix=/ --with-ksource=/usr/src/linux-2.6.25.19 make && make install Step5:安装L7-protocols模式包 tar zxvf l7-protocols-2009-5-10.tar.gz -C /etc/ mv /etc/l7-protocols-2009-5-10/etc/l7-protocols Step6:rpm安装Squid，并启动服务 mkdir /mnt/cdrom mount /dev/cdrom /mnt/cdrom cd /mnt/cdrom/Server rpm -ivh squid-2.6.STABLE21-3.e15.i386.rpm service squid start 启动过程如果出现下列错误：
好了，到目前为止，我们的基本环境就算搭建完成了. 下面通过案例来说明这种环境下的具体应用，希望对大家有所启发. 【环境应用举例】 实例一： ①实验拓扑
②实验目的 使用Linux Red Hat做为软件防火墙，模拟LAN内的网络出口防火墙. 添加Iptables规则，实现下列功能 SNAT：内网的用户通过SNAT访问Internet. DNAT：内网DMZ区域存在服务器，服务内网服务器. ③具体配置 网卡参数配置

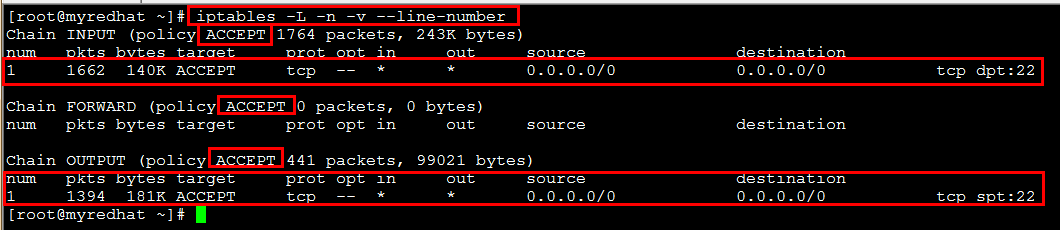

为了测试网络的联通性，我们先把iptables的默认规则改为允许，并添加SSH允许的规则. iptables -t filter -A INPUT -p tcp --dport 22 -j ACCEPT iptables -t filter -A OUTPUT -p tcp --sport 22 -j ACCEPT iptables -t filter -P INPUT ACCEPT iptables -t filter -P OUTPUT ACCEPT iptables -t filter -P FORWARDACCEPT
修改防火墙的DNS指向
开启防火墙的包过滤功能
再把默认规则改为DROP iptables -t filter -P INPUT DROP iptables -t filter -P OUTPUT DROP iptables -t filter -P FORWARDDROP
【SNAT配置】 配置：

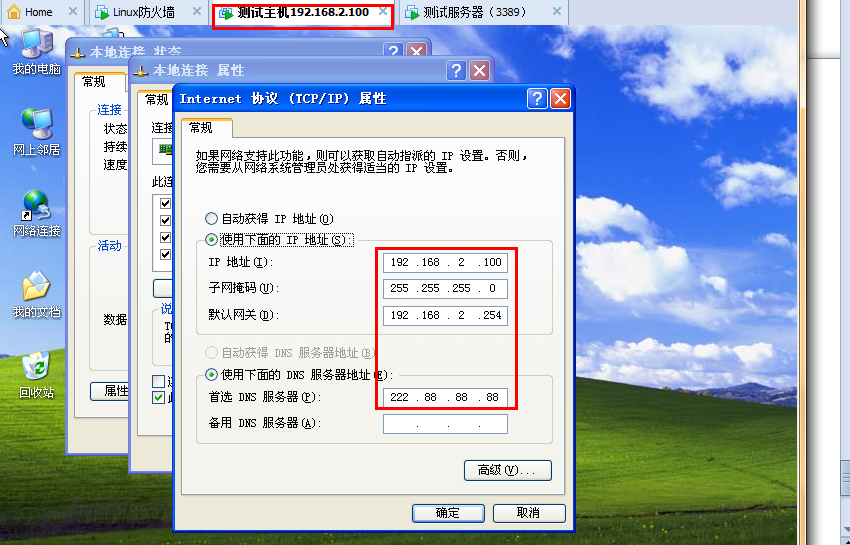

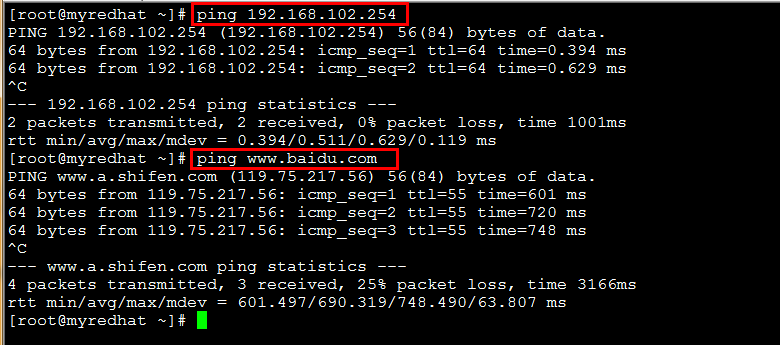

测试：WinXP虚拟机Host-Only虚拟网卡VMnet1 地址参数如下：

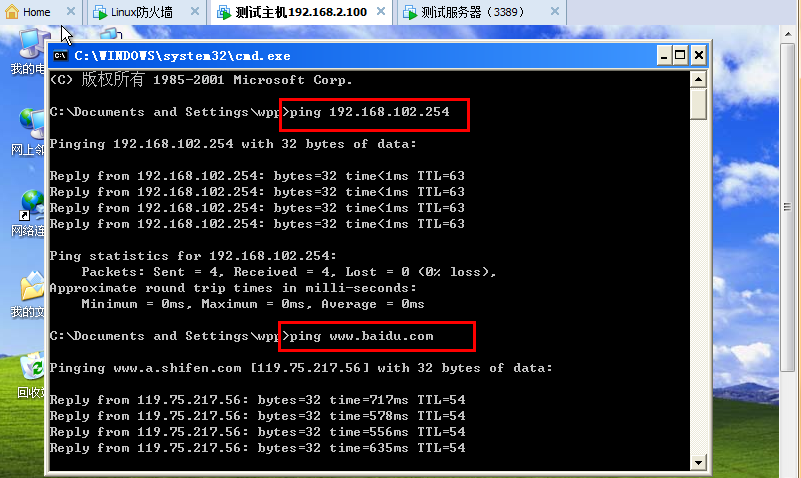

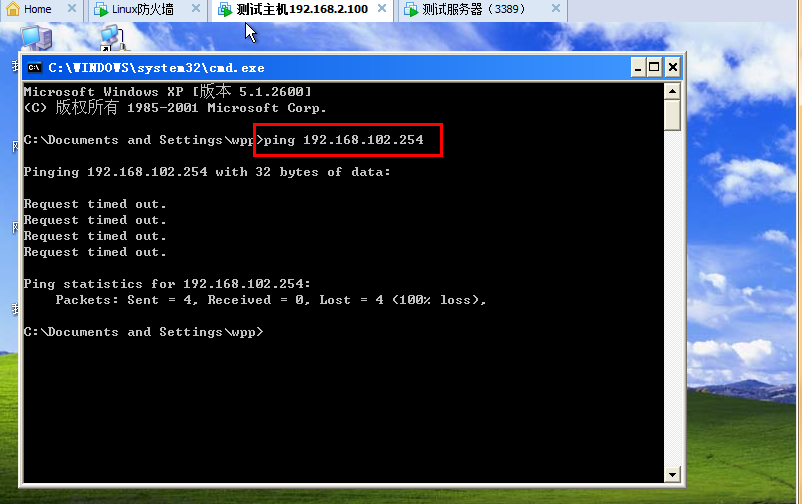

访问宽带路由器的LAN口地址测试

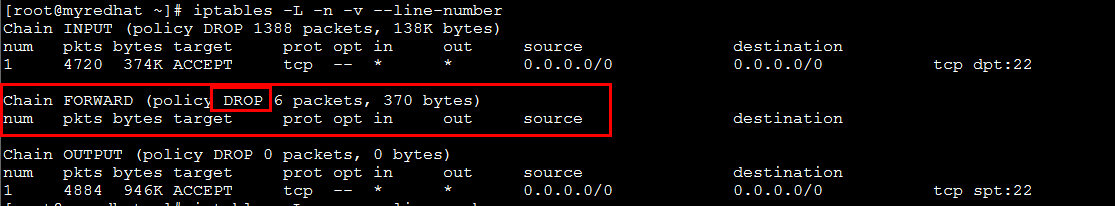

分析：这是由于filter链中的FORWORD默认规则为拒绝所有的.
方法：修改规则为ACCEPT，再次测试.
【DNAT配置】 配置：
测试：WinXP虚拟机Host-Only虚拟网卡VMnet2， 地址参数如下：

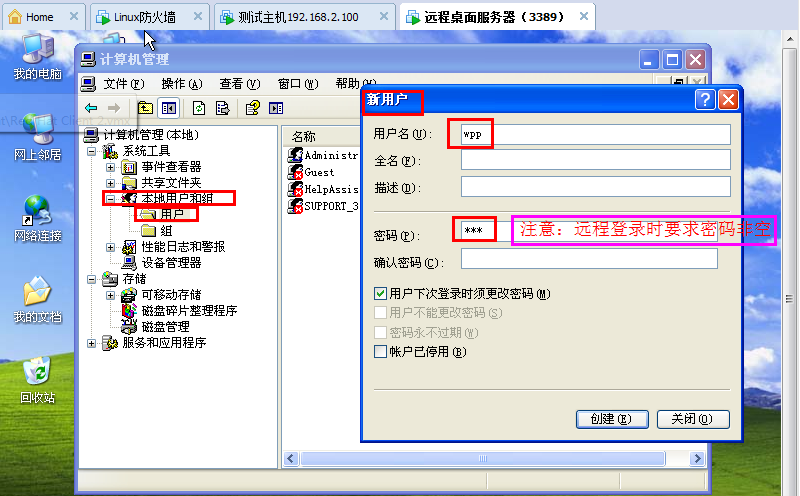

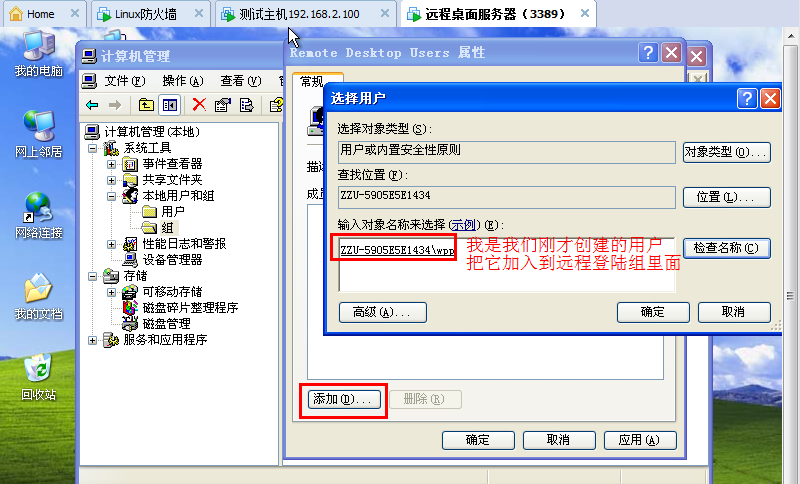

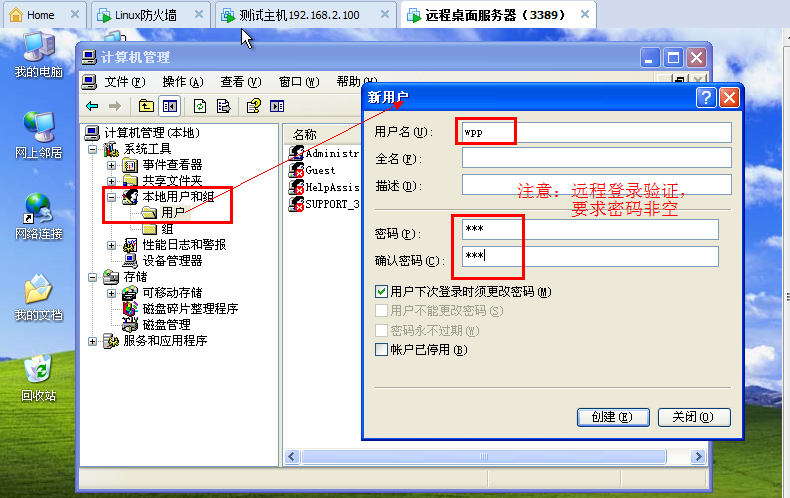

添加远程登录账号，加入到远程登陆组并开启允许远程连接：

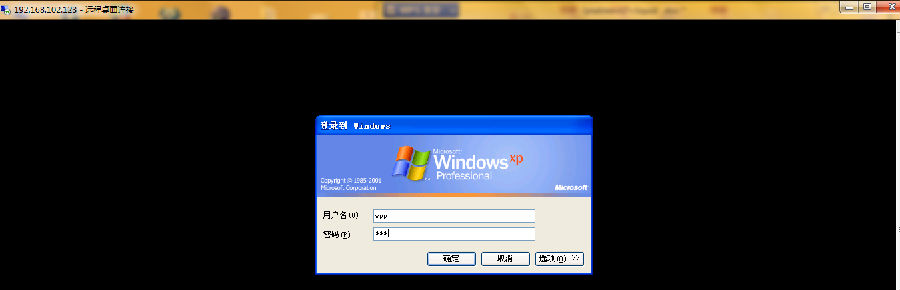

宿主机（192.168.102.222）远程登录测试：
实例二： ①实验拓扑
②方案说明 某公司有三个部门 工程部门 地址分配：192.168.2.10-192.168.2.20 软件部门 地址分配：192.168.2.21-192.168.2.30 经理办 地址分配：192.168.2.31-192.168.2.40 【限制条件】上班时间（周一至周五 08:00--20：00） 1.工程部门 上班时间 允许ftp【服务器地址为：192.168.102.253】 不允许qq、迅雷、http 下班无限制 2.软件部门 上班时间 允许访问http 不允许非法站点sina 不允许使用迅雷 限制连接数最多3个 不允许使用QQ聊天工具 不允许使用pplive网络电视 不允许看图片 下班后无限制 3.经理办公室 http 、qq 都可以 下班后无限制 4.dmz区域rdp-server服务器进行发布 ③具体配置和相关测试. 1.工程部门 Step1:上班时间允许登录ftp服务器 ①iptables -t filter-A FORWARD -m iprange --src-range 192.168.2.10-192.168.2.20 -mtime --timestart 08:00 --timestop 20:00 --weekdays Mon,Tue,Wed,Thu,Fri -d 192.168.102.253 -p tcp --dport 21 -j ACCEPT ②iptables -t filter -A FORWARD -m state --state ESTABLISHED,RELATED -j ACCEPT 查看FORWARD表格.

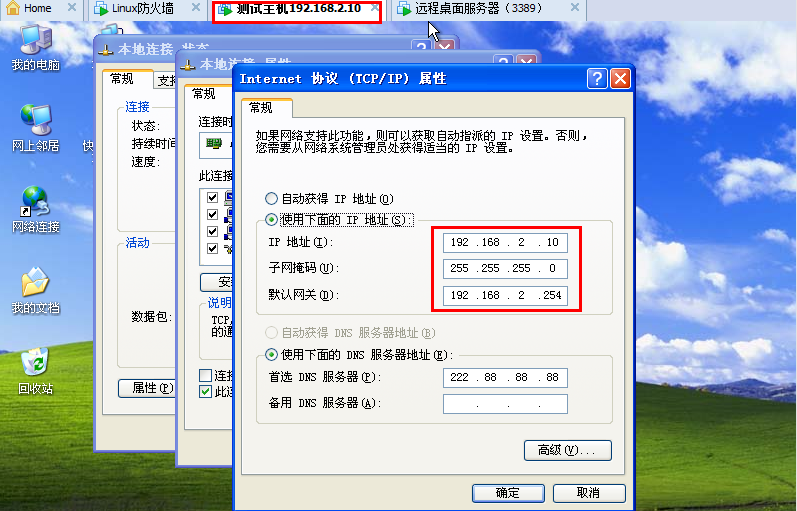

工程部门逐级FTP登录测试 网络参数：
登录测试
显示登录成功，但是命令没法使用，缺少下面模块的支持.

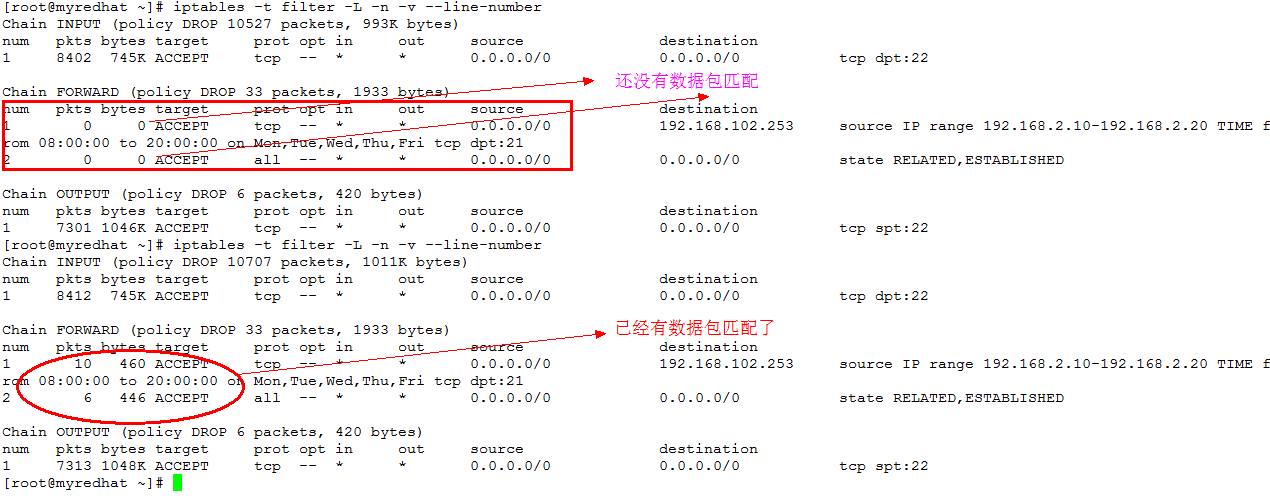

再次登录测试，并比较iptables表格中条目在登陆前后的匹配情况.

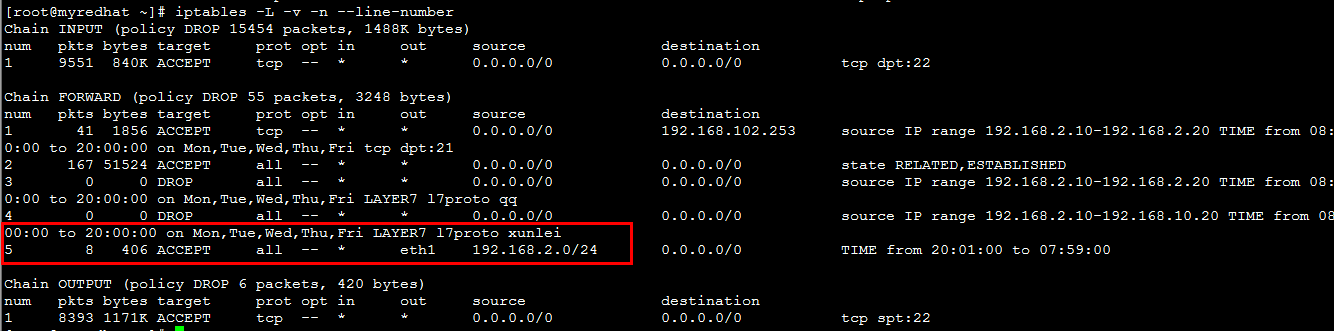

Step2:上班时间不允许登录Web服务器、QQ聊天工具、迅雷下载 ①iptables -t filter -A FORWARD -m iprange --src-range 192.168.2.10-192.168.10.20 -m time --timestart 08:00 --timestop 20:00 --weekdays Mon,Tue,Wed,Thu,Fri -m layer7 --l7proto qq -j DROP ②iptables -t filter -A FORWARD -m iprange --src-range 192.168.2.10-192.168.10.20 -m time --timestart 08:00 --timestop 20:00 --weekdays Mon,Tue,Wed,Thu,Fri -m layer7 --l7proto xunlei -j DROP Step3:下班后无限制,周末无限制. ①iptables -t filter -A FORWARD -s 192.168.2.0/24 -m time --timestart 20:01 --timestop 07:59 -o eth1 -j ACCEPT ②iptables -t filter -A FORWARD -s 192.168.2.0/24 -m time --weekdays Sat,Sun-j ACCEPT 【测试】 ①修改当前时间为工作日上班时间，测试Web访问

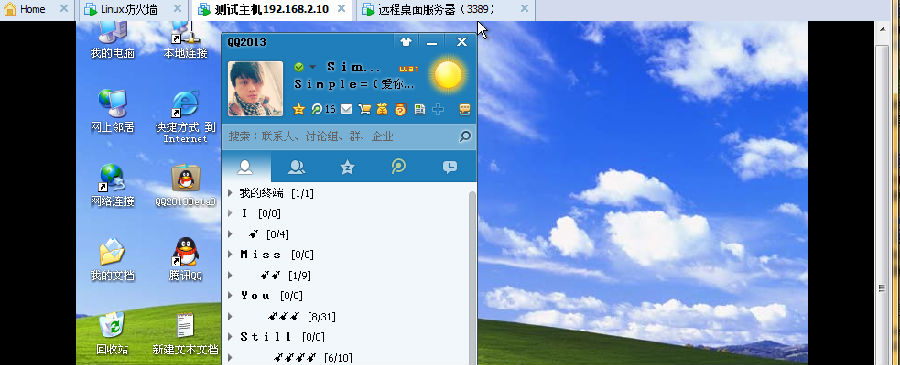

下载安装最新版2013版QQ，进行登录测试

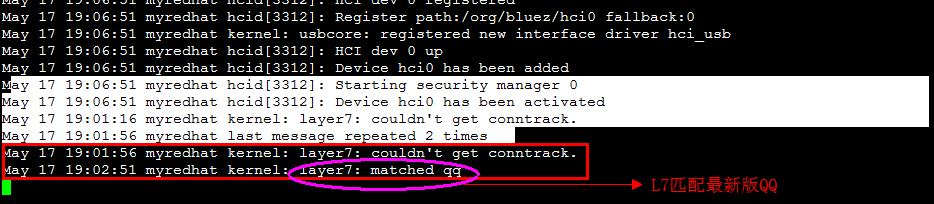

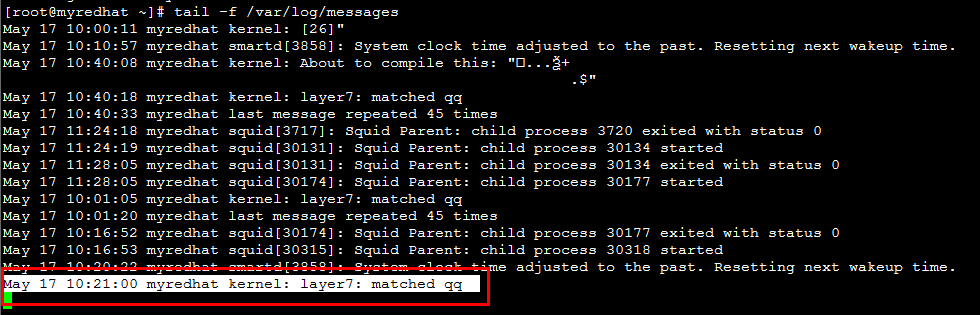

查看系统日志 （tail -f /var/log/messages ）

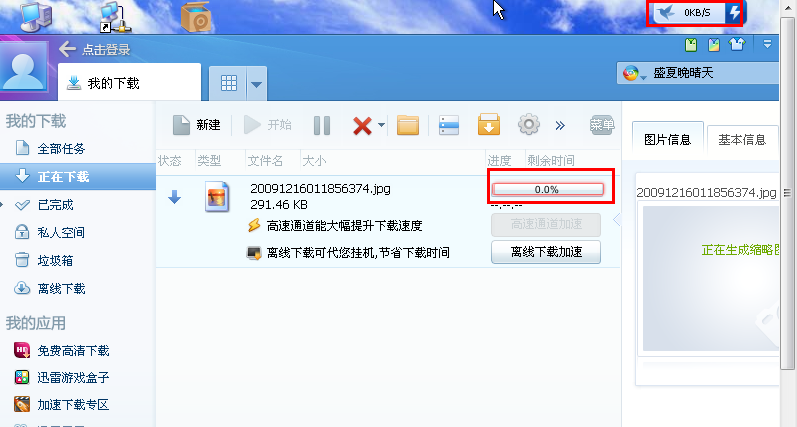

下载新版的迅雷进行下载测试.
查看日志，发现并没有出现matched xunlei 的信息. (说明：虽然迅雷被一定程度的限制，但是并没有调用L7的模块进行限制，只是Iptables的默认规则，把迅雷给限制了.) 修改当前时间为工作日下班时间，测试Web访问

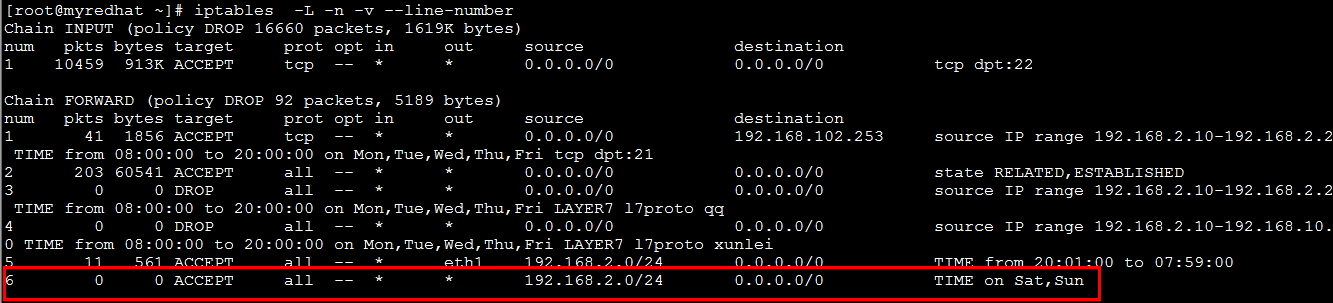

查看客户端访问前后的数据包匹配状态
下班后，登录QQ测试
修改当前时间为周末，测试Web访问

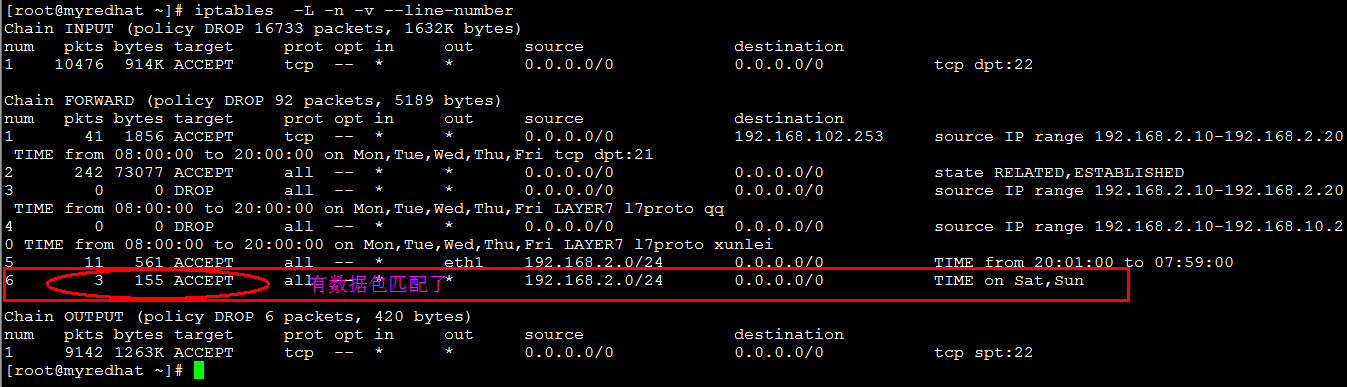

查看客户端访问前后的数据包匹配状态
2.软件部门 由于软件部门有些限制是基于应用层的内容进行过滤，所以要结合Squid透明代理实现对于内容的过滤. Step1:Iptables对于软件部门访问Internet进行端口重定向. ①iptables -t nat -A PREROUTING -m iprange --src-range 192.168.2.21-192.168.2.30 -p tcp --dport 80 -j REDIRECT --to-port 3128 ②iptables -t filter -A INPUT -p tcp --dport 3128 -j ACCEPT ③iptables -t filter -A INPUT -m state --state ESTABLISHED -j ACCEPT ④iptables -t filter -A OUTPUT -p tcp --dport 80 -j ACCEPT ⑤iptables -t filter -A OUTPUT -m state --state ESTABLISHED -j ACCEPT Step2:为了实现用户的DNS的解析，需要对DNS的流量规则设为允许. ①iptables -t filter -A FORWARD -m iprange --src-range 192.168.2.21-192.168.2.40 -p udp --dport 53 -o eth1 -j ACCEPT ②iptables -t filter -A OUTPUT -p udp --dport 53 -j ACCEPT 访问Internet,测试透明代理 网卡参数：

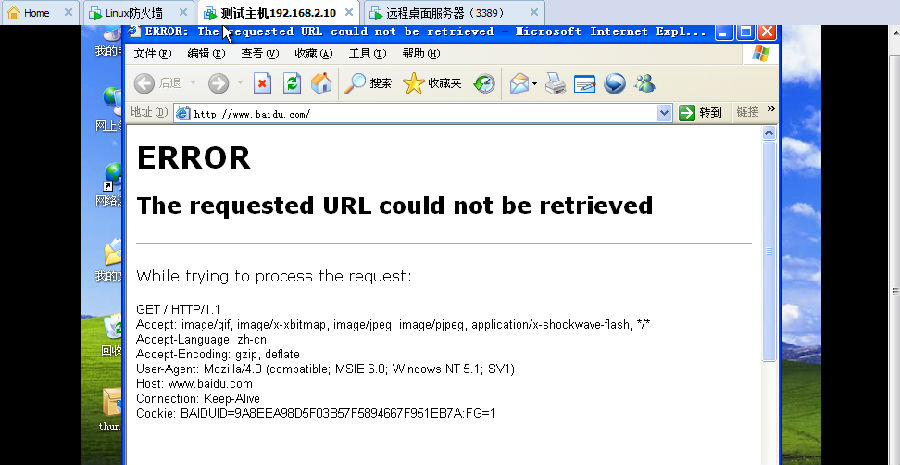

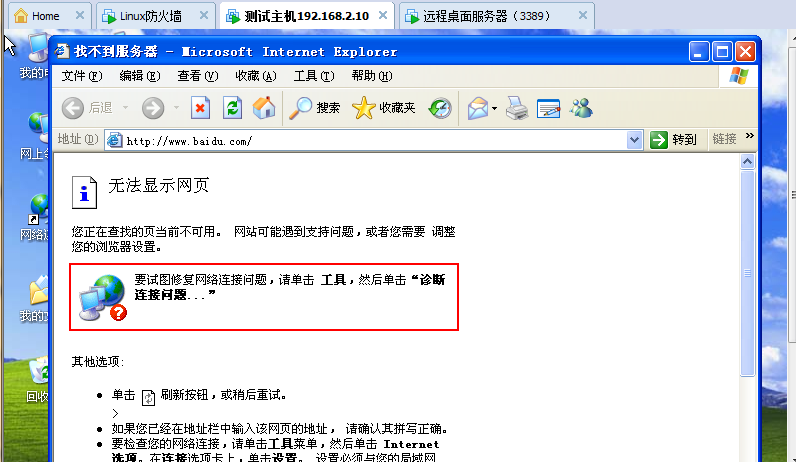

访问Internet测试，会出现下面错误，需要编辑Squid主配置文档.
Step3:编辑Squid主配置文件，添加对非法域名sina、图片和最大连接数的限制. vim /etc/squid/squid.conf 开启透明代理

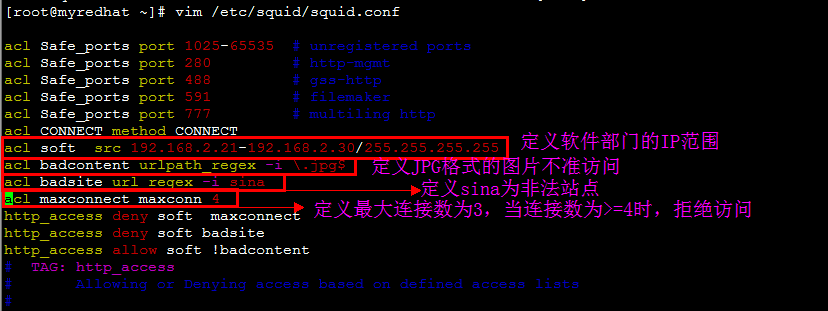

设置软件部门的访问权限

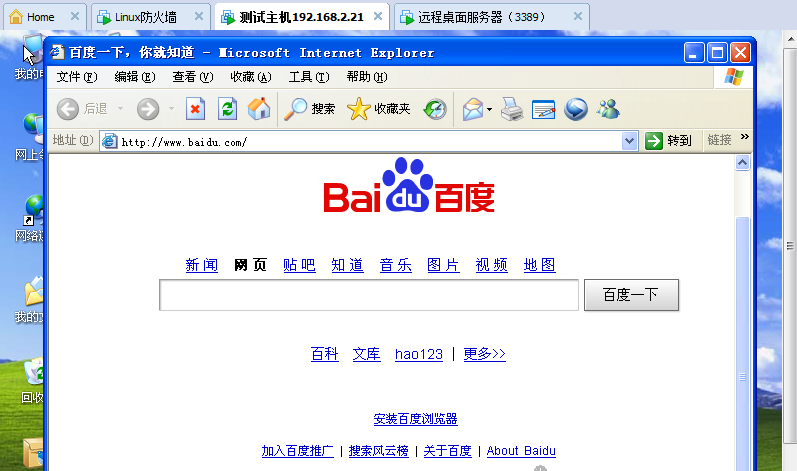

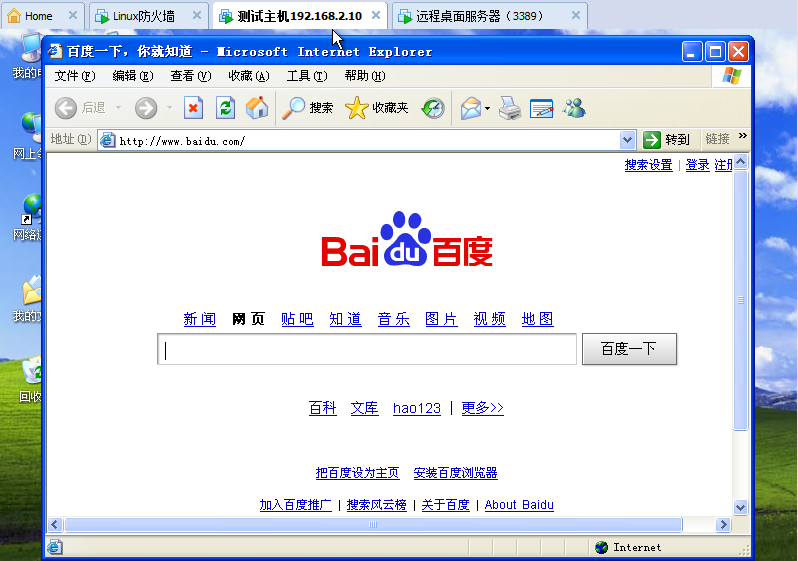

Step4:iptables实现对于QQ、pplive、迅雷限制. ①iptables -t filter -A FORWARD -m iprange --src-range 192.168.2.21-192.168.2.30 -m time --timestart 08:00 --timestop 20:00 --weekdays Mon,Tue,Wed,Thu,Fri -m layer7 --l7proto qq -j DROP ②iptables -t filter -A FORWARD -m iprange --src-range 192.168.2.21-192.168.2.30 -m time --timestart 08:00 --timestop 20:00 --weekdays Mon,Tue,Wed,Thu,Fri -m layer7 --l7proto pplive -j DROP ③iptables -t filter -A FORWARD -m iprange --src-range 192.168.2.21-192.168.2.30 -m time --timestart 08:00 --timestop 20:00 --weekdays Mon,Tue,Wed,Thu,Fri -m layer7 --l7proto xunlei -j DROP 【测试】 ①访问Internet测试(www.baidu.com)
②访问非法站点测试(www.sina.com)
③图片限制测试（www.163.com）
④最大连接数测试（baidu+163+126+sohu）.
上班时间QQ登录测试
迅雷下载测试.
查看日志，发现并没有出现matched xunlei 的信息. (说明：虽然迅雷被一定程度的限制，但是并没有调用L7的模块进行限制，只是Iptables的默认规则，把迅雷给限制了.) 下载安装PPLive，进行测试.

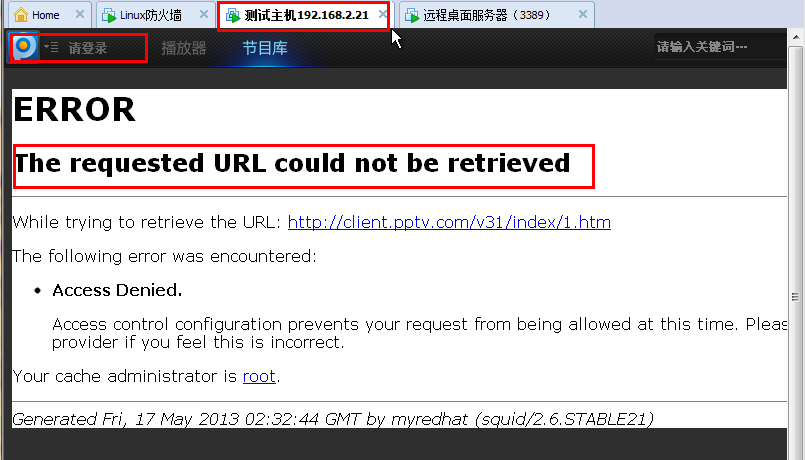

查看日志，发现并没有出现matched pplive 的信息. (说明：虽然PPlive被一定程度的限制，但是并没有调用L7的模块进行限制，只是Squid的最大连接数和Iptables的规则，把它给限制了，这时我们再次访问网页，发现已经没有连接数可用了)

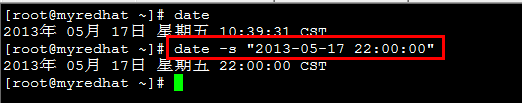

修改时间为下班测试，进行测试
上网测试
QQ登录测试
3.经理办公室 ①iptables -t nat -A PREROUTING -m iprange --src-range 192.168.2.31-192.168.2.40 -p tcp --dport 80 -j REDIRECT --to-port 3128 ②iptables -t filter -IFORWARD 1 -m iprange --src-range 192.168.2.31-192.168.2.40 -m time --timestart 08:00 --timestop 20:00 --weekdays Mon,Tue,Wed,Thu,Fri -m layer7 --l7proto qq -j ACCEPT 【测试】 网络参数
修改时间为上班时间
上网测试

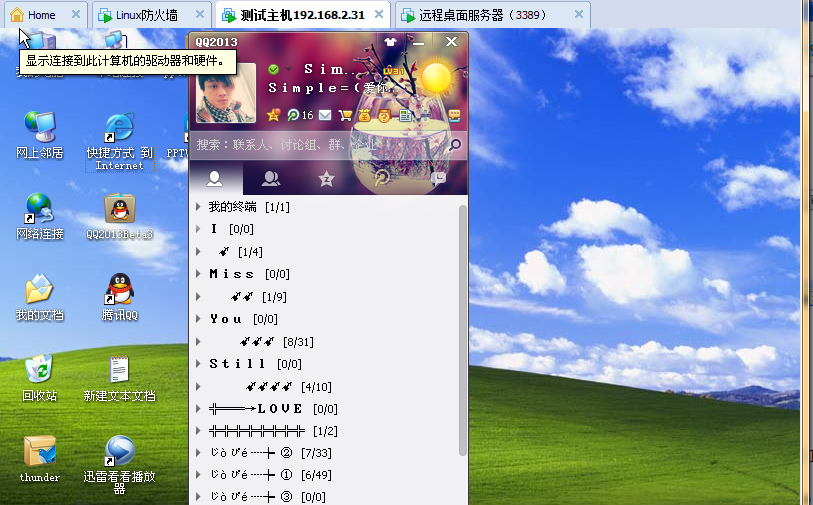

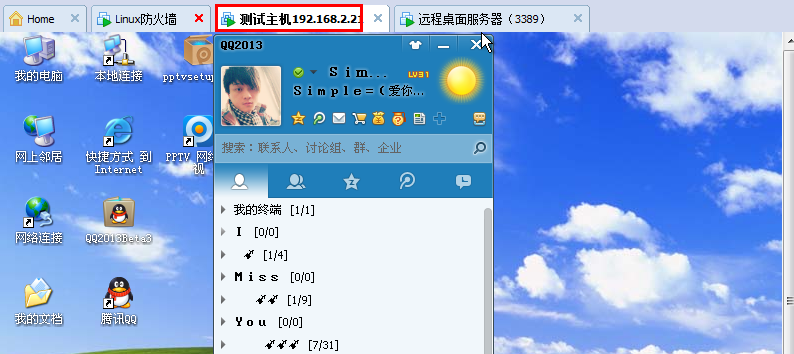

QQ登录测试

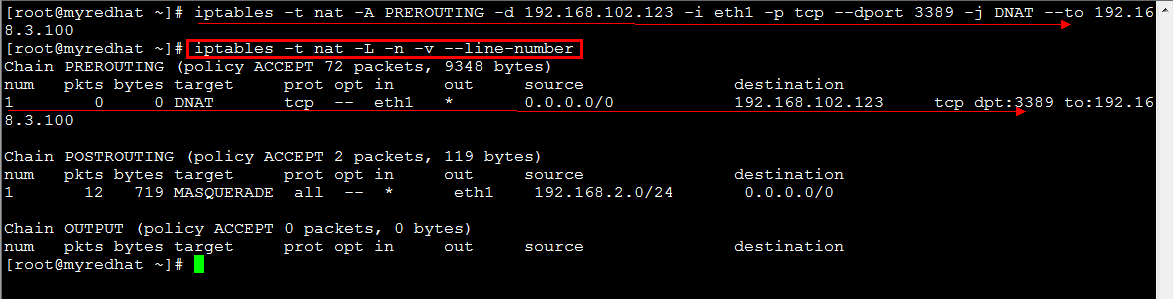

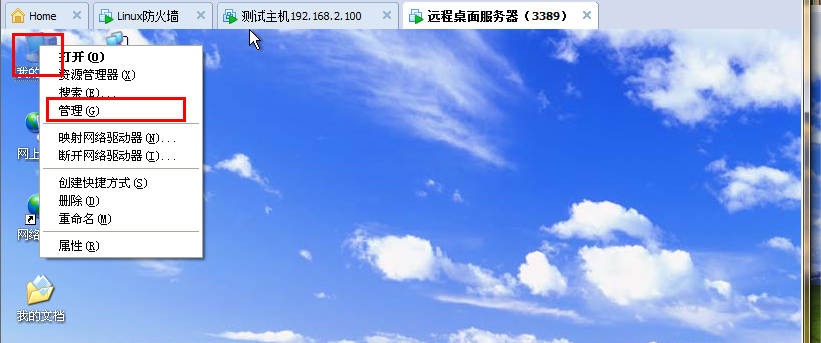

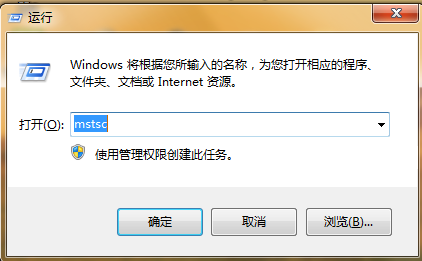

4.dmz区域rdp-server服务器进行发布 ①iptables -t nat -A PREROUTING -d 192.168.102.123 -i eth1 -p tcp --dport 3389 -j DNAT --to 192.168.3.100 ②iptables -t filter -A FORWARD -d 192.168.3.100 -p tcp --dport 3389 -j ACCEPT 【测试】 宿主机远程桌面测试

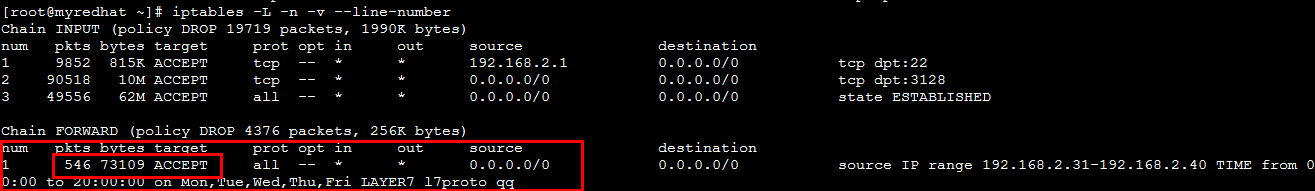

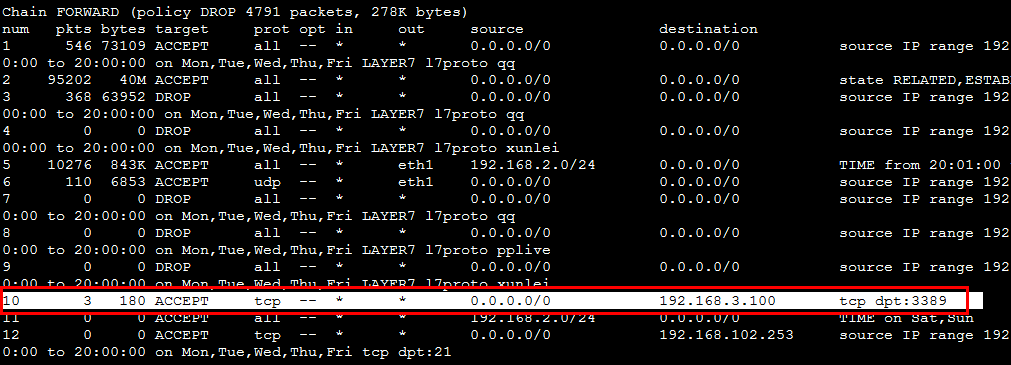

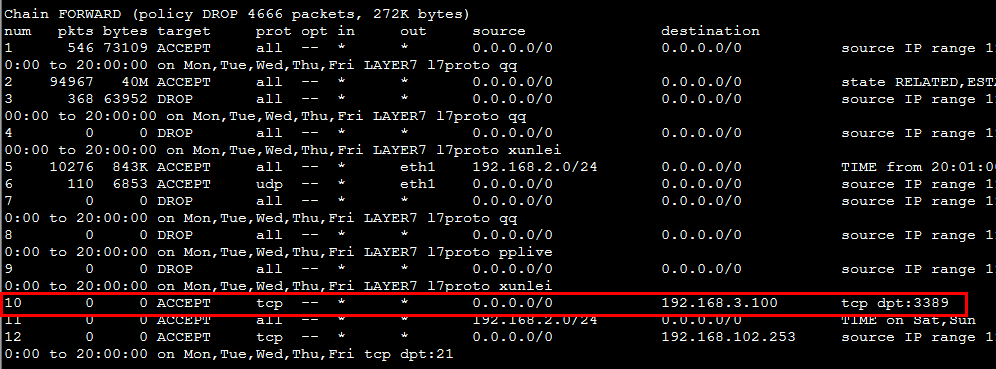

查看测试前后的策略匹配情况
【总结】 Iptables+L7+Squid在企业中的应用，对于一个网络管路员来说，是至关重要的.但是由于某些条件的限制，本次试验，只是对QQ做了很好的限制，对于一些P2P软件，没有通过L7进行很好的限制，但是还是可以通过其他途径进行限制的。希望广大博友，积极发表自己的观点、讨论，有好的方法的可以留言哦！！！！！！
|
