cisco路由交换中DHCP的配置方案

hawl

1.多lan端口路由器获取IP地址

网络拓扑图如下：

路由器的配置：

router>enable

router#conf t

router(config)#interface fastethernet 0/0

router(config-if)#ip address 192.168.0.1 255.255.255.0

router(config-if)#no shutdown

router(config-if)#exit

router(config)#interface fastethernet 1/0

router(config-if)#ip address 172.16.1.1 255.255.255.0

router(config-if)#no shutdown

router(config-if)#exit

router(config)#ip dhcp pool 192    /地址池名为192

router(dhcp-config)#network 192.168.0.0 255.255.255.0  /分配的ip地址段

router(dhcp-config)#default-router 192.168.0.1        /分配的默认路由

router(dhcp-config)#dns-server 192.168.0.1           /分配的DNS地址

router(dhcp-config)#exit

router(config)#ip dhcp excluded-address 192.168.0.1 192.168.0.5 /排除分配的ip地址

router(config)#ip dhcp pool 172       /地址池名为172

router(dhcp-config)#network 172.16.1.0 255.255.255.0    /分配的ip地址段

router(dhcp-config)#default-router 172.16.1.1          /分配的默认路由

router(dhcp-config)#dns-server 172.16.1.1              /分配的DNS地址

router(dhcp-config)#exit

router(config)#ip dhcp excluded-address 172.16.1.1 172.16.1.5  /排除分配的ip地址

客户机开启自动获取ip地址后就可以自动获取ip地址了

2.单个LAN口为不通vlan的主机分配IP地址（单臂路由）

即把一个LAN划分为多个LAN端口，这样就容易理解了

网络拓扑图如下：

路由器配置；(命令就简写吧)

router>enable

router#conf t

router(config)#int fa 0/0

router(config-if)#no ip address

router(config-if)#no shut

router(config-if)#int fa 0/0.1

router(config-subif)#encapsulation dot1q 1

router(config-subif)#ip address 192.168.0.1 255.255.255.0

router(config-subif)#int fa 0/0.2

router(config-subif)#encapsulation dot1q 2

router(config-subif)#ip address 172.16.1.1 255.255.255.0

router(config-subif)#int fa 0/0.3

router(config-subif)#encapsulation dot1q 3

router(config-subif)#ip address 10.10.10.1 255.255.255.0

router(config-subif)#exit

router(config)#ip dhcp pool 192    /地址池名为192

router(dhcp-config)#network 192.168.0.0 255.255.255.0  /分配的ip地址段

router(dhcp-config)#default-router 192.168.0.1        /分配的默认路由

router(dhcp-config)#dns-server 192.168.0.1           /分配的DNS地址

router(dhcp-config)#exit

router(config)#ip dhcp excluded-address 192.168.0.1 192.168.0.5 /排除分配的ip地址

router(config)#ip dhcp pool 172       /地址池名为172

router(dhcp-config)#network 122.16.1.0 255.255.255.0    /分配的ip地址段

router(dhcp-config)#default-router 172.16.1.1          /分配的默认路由

router(dhcp-config)#dns-server 172.16.1.1              /分配的DNS地址

router(dhcp-config)#exit

router(config)#ip dhcp excluded-address 172.16.1.1 172.16.1.5  /排除分配的ip地址

router(config)#ip dhcp pool 10       /地址池名为10

router(dhcp-config)#network 10.10.10.0 255.255.255.0    /分配的ip地址段

router(dhcp-config)#default-router 10.10.10.1          /分配的默认路由

router(dhcp-config)#dns-server 10.10.10.1              /分配的DNS地址

router(dhcp-config)#exit

router(config)#ip dhcp excluded-address 10.10.10.1 10.10.10.5  /排除分配的ip地址

交换机的划分为三个vlan，即vlan1，vlan2，vlan3，与路由器相连的端口设置为TRUNK后，不同vlan中的主机既可以获取相应的ip地址并进行通信了。

3.主机跨路由从DHCP服务端获取ip地址（dhcp中继）

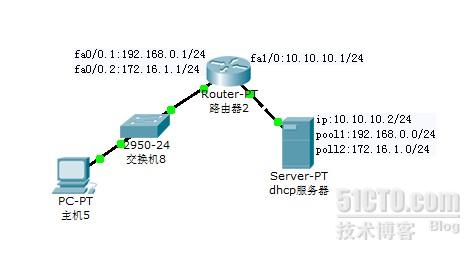

网络拓扑图如下：

路由器配置：

router>enable

router#conf t

router(config)#int fa 0/0

router(config-if)#no ip address

router(config-if)#no shut

router(config-if)#int fa 0/0.1

router(config-subif)#encapsulation dot1q 1

router(config-subif)#ip address 192.168.0.1 255.255.255.0

router(config-subif)#ip helper-address 10.10.10.1

router(config-subif)#int fa 0/0.2

router(config-subif)#encapsulation dot1q 2

router(config-subif)#ip address 172.16.1.1 255.255.255.0

router(config-subif)#ip helper-address 10.10.10.1

交换机划分为两个vlan，vlan1和vlan2，其他配置略...

4.三层交换机提供DHCP服务

网络拓扑图如下：

三层交换机的配置：

switch>enable

switch#conf t

switch(config)#vlan 2

switch(config-vlan)#exit

switch(config)#vlan 3

switch(config-vlan)#exit

switch(config)#int vlan 1

switch(config-if)#ip add 192.168.0.1 255.255.255.0

switch(config-if)#no shut

switch(config)#exit

switch(config)#int vlan 2

switch(config-if)#ip add 172.16.1.1 255.255.255.0

switch(config-if)#no shut

switch(config)#exit

switch(config)#int vlan 3

switch(config-if)#ip add 10.10.10.1255.255.255.0

switch(config-if)#no shut

switch(config)#exit

switch(config)#ip dhcp pool 192    /地址池名为192

switch(dhcp-config)#network 192.168.0.0 255.255.255.0  /分配的ip地址段

switch(dhcp-config)#default-router 192.168.0.1        /分配的默认路由

switch(dhcp-config)#dns-server 192.168.0.1           /分配的DNS地址

switch(dhcp-config)#exit

switch(config)#ip dhcp excluded-address 192.168.0.1 192.168.0.5 /排除分配的ip地址

switch(config)#ip dhcp pool 172       /地址池名为172

switch(dhcp-config)#network 122.16.1.0 255.255.255.0    /分配的ip地址段

switch(dhcp-config)#default-router 172.16.1.1          /分配的默认路由

switch(dhcp-config)#dns-server 172.16.1.1              /分配的DNS地址

switch(dhcp-config)#exit

swithc(config)#ip dhcp excluded-address 172.16.1.1 172.16.1.5  /排除分配的ip地址

switch(config)#ip dhcp pool 10       /地址池名为10

switch(dhcp-config)#network 10.10.10.0 255.255.255.0    /分配的ip地址段

switch(dhcp-config)#default-router 10.10.10.1          /分配的默认路由

switch(dhcp-config)#dns-server 10.10.10.1              /分配的DNS地址

switch(dhcp-config)#exit

二层交换机与三层连接要把相应的端口设置为TRUNK，这样是在vlan1-vlan3中的客户端都可以自动获取ip地址了
