Python之路—matplotlib与云图

xuke123

　　一直以来，对于python的Matplotlib库画图效果情有独钟，原因很简单，图很漂亮，比如说

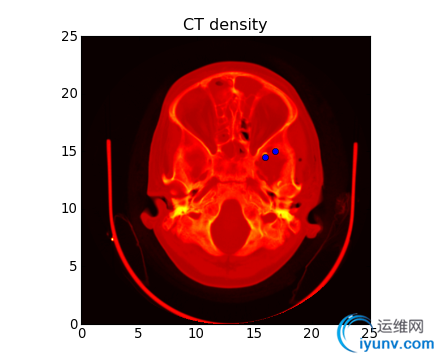

　　这是matplotlib官网的一副图，相信大家和我一样，第一反应是漂亮，第二反应是手痒痒，想尝试一下，啥也不说，先放代码



#!/usr/bin/env python
from pylab import *
import matplotlib.cbook as cbook
w, h = 512, 512
datafile = cbook.get_sample_data('ct.raw', asfileobj=False)
print 'loading', datafile
s = file(datafile, 'rb').read()
A = fromstring(s, uint16).astype(float)
A *= 1.0/max(A)
A.shape = w, h
extent = (0, 25, 0, 25)
im = imshow(A, cmap=cm.hot, origin='upper', extent=extent)
markers = [(15.9, 14.5), (16.8, 15)]
x,y = zip(*markers)
plot(x, y, 'o')
#axis([0,25,0,25])

#axis('off')
title('CT density')
if 0:
x = asum(A,0)
subplot(212)
bar(arange(w), x)
xlim(0,h-1)
ylabel('density')
setp(gca(), 'xticklabels', [])
show()

　　这幅图事实上用到了画图命令imshow(X,......)，顾名思义，该命令是用来X变量中存储的图像的，其中X可以是浮点型数组、unit8数组以及PIL图像，如果其为数组，需满足一下形状：

• M*N      此时数组必须为浮点型，其中值为该坐标的灰度；

• M*N*3  RGB（浮点型或者unit8类型）

• M*N*4  RGBA（浮点型或者unit8类型）


　　其中第一种对于平时画云图有很有意义，接下来给一个最简单的例子，望大家能举一反三：



import matplotlib.pyplot  as plt
plt.imshow([[1,2],[3,4]])
plt.show()

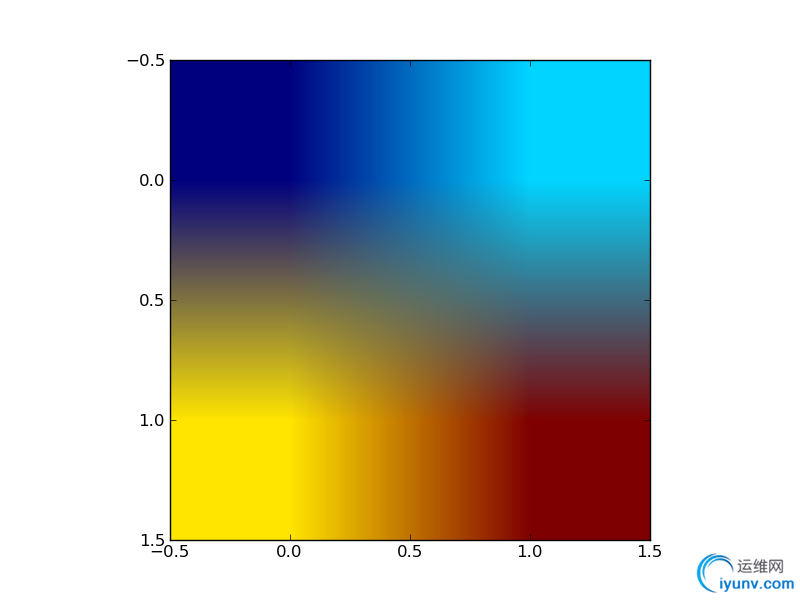

　　结果在下面

　　写在最后，大家一定对其中的坐标值很是迷惑，我再唠叨一下：M和N分别代表了横向和纵向的点数，X的值仅仅是表示该坐标下的灰度，坐标哪来——当然是数组索引号了，重新设置坐标用extent参数就行，其他的大家慢慢研究吧。
