MySQL+Heartbeat+DRBD构建高可用MySQL环境

st0627

　　Distributed Replicated Block Device(DRBD)是一个用软件实现的、无共享的、服务器之间镜像块设备内容的存储复制解决方案。数据镜像：实时、透明、同步（所有服务器都成功后返回）、异步（本地服务器成功后返回）
　　DBRD的核心功能通过Linux的内核实现，最接近系统的IO栈，但它不能神奇地添加上层的功能比如检测到EXT3文件系统的崩溃。
　　DBRD的位置处于文件系统以下，比文件系统更加靠近操作系统内核及IO栈。
　　------《百度百科》
　　实验环境：
　　主 192.168.43.128 drbd-M   CentOS 5.4 64bit
　　从 192.168.43.129 drbd-S    CentOS5.4 64bit
　　准备工作：
　　Vim /etc/hosts
　　192.168.43.129 drbd-M
　　192.168.43.130 drbd-S
　　修改hostname名，
　　主：hostname drbd-M
　　从：hostname drbd-S
　　确保与uname -n输出一致。PS：很重要，后面的drbd和heartbeat都要依赖于主机名来通信。
　　搭建环境，采用yum安装：
　　

• # yum install -y drbd83 kmod-drbd83

•

• # yum search heartbeat*

•

• heartbeat所需的安装包主要有以下几个：

•

• heartbeat-devel-2.1.3-3.el5.centos

•

• heartbeat-stonith-2.1.3-3.el5.centos

•

• heartbeat-gui-2.1.3-3.el5.centos

•

• heartbeat-ldirectord-2.1.3-3.el5.centos

•

• heartbeat-pils-2.1.3-3.el5.centos

•

• heartbeat-2.1.3-3.el5.centos


　　

　　一 DRBD的安装使用
　　加载安装drbd模块：
　　

• # modprobe drbd


　　

　　检查是否加载成功：
　　

• # modprobe drbd

• drbd                  277272  2


　　

　　PS：一般使用yum安装的话系统会自动加载的，此步可以跳过，如果使用源码包编译就一定要记得这一步。
　　添加一块硬盘，存放数据，主从服务器的硬盘大小可以不一致，但是如果数据超过小的硬盘，后果自己考虑吧！这里添加的是一块2G的硬盘，设备名称为/dev/sdb2，注意先别急着格式化。
　　开始drbd的配置：
　　drbd主配置文件，很重要：
　　

• global {

• }

• common {

• syncer { rate 100M; }    //设置两个节点间的同步速率；

• }

•

• resource db {

• protocol C;     //定义当数据被写入块设备时候的一致性级别（数据同步协议），A、B、C三个级别，C为数据被确认写到本地磁盘和远程磁盘后返回，确认成功

• startup { wfc-timeout 0; degr-wfc-timeout 120; }

• disk { on-io-error detach; }

• syncer { rate 100M; }

•

• on drbd-M {  //节点名称一定要与hostname保持一致；

•   device /dev/drbd0;     //创建的虚拟磁盘

•   disk   /dev/sdb2;      //物理分区

•   address 192.168.43.129:7788;    //监听端口

•   meta-disk internal;         //局域网类型

•

• }

•

• on drbd-S {

•    device /dev/drbd0;

•    disk   /dev/sdb2;

•    address 192.168.43.130:7788;

•    meta-disk internal;

•    }

• }


　　

　　检测配置文件：
　　

• #drbdadm ajust db


　　

　　至此drbd已经配置完毕，以上步骤在主从服务器上都要做，而且drbd的配置文件要保持一致。
　　主服务器和从服务器上创建matadata：
　　

• # drbdadm create-md all


　　

　　主从服务器启动drbd：
　　

• # /etc/init.d/drbd start


　　

　　此时主从服务器之间开始同步数据，第一次的话时间会稍微长一些。
　　将drbd-M 设为主节点
　　第一次的话要使用：
　　

• # drbdsetup /dev/drbd0 primary -o


　　

　　以后可以使用drbdadm  primary all命令。
　　将新创建的设备格式化并且挂载：
　　

• # mkfs.ext3 /dev/drbd0  //破坏文件系统：dd if=/dev/zero bs=1M of=/dev/sdb2;sync

• # mount /dev/drbd0 /data/

• # df –H


　　

　　在/data目录下创建文件进行测试：
　　

• # cd /data/

• # mkdir linna

• # touch database

• # ls

• database  linna  lost+found


　　

　　下面进行测试：
　　drbd-M：
　　将主服务器降为从：
　　先卸载设备：
　　

• # umount /data/

• # drbdadm secondary all


　　

　　PS:临时切断节点之间的连接可以使用：#drbdadm connect all
　　查看系统日志/var/log/message:

　　Drbd-S：
　　我们再将从服务器提升为主服务器看下数据能否同步过来：
　　

• # drbdadm primary all


　　

　　

• # mount /dev/drbd0 /data

• # cd /data/


　　

　　看，数据已经同步过来了！
　　我们可以通过查看/proc/drbd来监控主从节点间之间数据同步的过程：
　　

• #Watch  -n 10 ‘cat /proc/drbd’


　　

　　二 MySQL+Heartbeat+DRBD构建高可用环境

　　图 MySQL+Heartbeat+DRBD构建高可用MySQL
　　1 Heartbeat主配置文件/etc/ha.d/ha.cf：
　　

• # cat /etc/ha.d/ha.cf

• logfacility local0       //定义日志，使用syslog；

• keepalive 2           //定义心跳频率；

• deadtime 15          //如果其他节点15S内没有回应，则确认其死     亡；

• warntime 5           //确认一个节点连接不上5S之后将警告信息写入日志；

• initdead 120          //在其他节点死掉之后，系统启动前需要等待的时间，一般为deadtime的两倍；

• udpport 694          // 用来通信的端口；

• bcast eth0            // 在eth0上进行心跳测试

• watchdog /dev/watchdog  //可选项

• auto_failback off        // 设置当死亡节点恢复正常之后是否重新启用；容易发生数据不一致的情况，必须项，不然后面hb_standby命令无法使用；

• node drbd-M

• node drbd-S

• respawn hacluster /usr/lib64/heartbeat/ipfail


　　

　　2 设置两个节点之间的通信密钥：
　　

• #cat authkeys

• auth 3

• 3 md5 Hello!


　　

　　3 定义资源：
　　

• # cat haresources

• drbd-M drbddisk Filesystem::/dev/drbd0::/data::ext3 mysqld 192.168.43.20


　　

　　drbd-M    //主节点；
　　drbddisk  Filesystem::/dev/drbd0::/data::ext3 mysqld   //定义Heartbeat需要管理的资源，并且每一部分在/etc/ha.d/haresources.d下有对应的脚本；如果主节点失效，备节点将通过执行这些脚本来启用资源；如果脚本有参数可以使用“：：”来进行分割；
　　drbddisk  管理drbd资源的脚本；
　　filesystem 管理文件系统资源的脚本，后面参数定义drbd设备，挂载点，文件系统类型
　　mysqld  管理mysql的脚本，需要从/etc/init.d/mysqld 拷贝
　　192.168.43.20  //VIP,用来连接MySQL的IP，当Heartbeat启用之后会自动分配；

　　图 Resource.d 下的内容
　　在主从节点上启动Heartbeat
　　

• # /etc/init.d/heartbeat start


　　

　　查看下资源启动情况：
　　先看下主节点drbd-M的日志：

　　再看下drbd-S的日志，已经处在监听等待状态：

　　虚拟IP已经启动：

　　Drbd和MySQL的端口已经在监听：

　　主节点/data目录下：

　　我们切换到drbd-S来试一下，看资源能不能切换过来：
　　使用/usr/lib64/heartbeat/hb_standby命令可以来模拟主节点死掉的情况。
　　

• 2011/07/18_20:49:53 Going standby [all].


　　

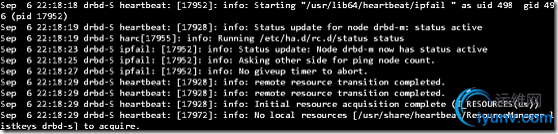

　　从服务器drbd-S日志：

　　再看下资源是否已经抢占过来：

　　/data目录下的文件：

　　PS:Heartbeat启动之前必须保证drbd服务已经启动，并且主服务器已经设置为primary并成功挂载/dev/drbd0.不然主服务器Heartbeat在启动的时候会提示找不到/dev/drbd0设备，并造成其他的资源也无法启动的情况。

　　PS：心跳探测和数据复制不建议在同一个网卡上进行，本实验只是为了方便采取了这样的方式。
　　dopd进程：当主从节点之间的失去连接，那么主从节点之间的数据就无法同步，就会发生从节点的数据过期的情况（数据不一致的情况）。如果此时主服务器发生宕机的情况，那么dopd进程会阻止从服务器提升为主服务器。具体实现：
　　1 修改/etc/ha.d/ha.cf 文件：
　　

• respawn  hacluster /usr/lib64/heartbeat/dopd

• apiauth  dopd gid=haclient uid=hacluster


　　

　　2 修改/etc/drbd.conf 文件：
　　

• common {

• handlers {

•          outdate-peer “/usr/lib64/heartbeat/drbd-peer-outdater”;

•       }

• }

• resource db {

• disk {

• Fencing resource-only;

•      }

•    }


　　

　　3 重新加载配置文件：
　　

• # /etc/init.d/heartbeat reload

• #/drbdadm adjust all


　　

　　MySQL+Heartbeat+DRBD方案可以单独使用，也可以在构建MySQL主从架构时实现主服务器的高可用，在此不再详细实现，有兴趣的朋友可以尝试一下（完）！
　　参考文章：MySQL and DRBD Guide
