[经验分享] 路由协议OSPF配置

[复制链接]

4t2eq

累计签到：1 天
连续签到：1 天

发表于 2015-4-27 09:45:19 | 显示全部楼层 |阅读模式

一、实验拓扑图

二、实验配置
R1配置如下：
!
interface Loopback0
ip address 1.1.1.1 255.255.255.0
!
interface Serial0/0
ip address 192.168.65.1 255.255.255.0
ip ospf network point-to-point
serial restart-delay 0
!
interface Serial0/1
ip address 192.168.67.1 255.255.255.0
serial restart-delay 0
!
router ospf 100
log-adjacency-changes
network 0.0.0.0 255.255.255.255 area 0
!

R6配置如下：
!
interface Loopback0
ip address 2.2.2.2 255.255.255.0
!
interface Serial0/0
ip address 192.168.65.2 255.255.255.0
serial restart-delay 0
!
interface Serial0/1
ip address 192.168.69.1 255.255.255.0
serial restart-delay 0
!
interface Serial0/2
ip address 192.168.5.1 255.255.255.0
serial restart-delay 0
!

router ospf 100
log-adjacency-changes
network 0.0.0.0 255.255.255.255 area 0
!
其它路由器依次配置好，效果如下：
R3上show ip ospf database

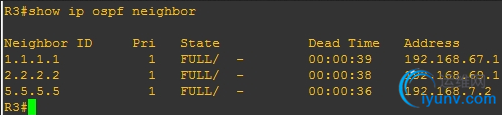

R3上show ip ospf neighbor

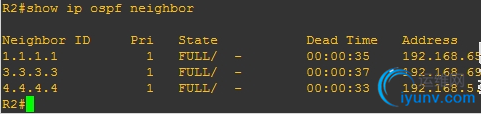

R2(R6)上show ip ospf neighbor

三、注意事项
1、Loopback虚拟接口的设置；
2、OSPF RID的设置（本次实验没有设置，自动选举为loopback0接口地址为RID）；
3、相关调试命令

debug ip ospf events

debug ip ospf packet

show ip ospf

show ip ospf database

show ip ospf interface

show ip ospf neighbor

show ip route
