MYSQL 逻辑架构

trzxycx

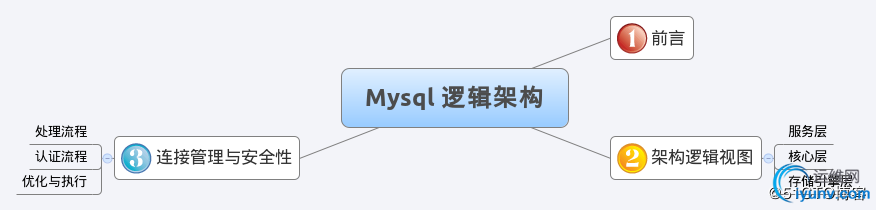

　　思维导图

　　前言
　　》 Mysql并非尽善尽美，但足够灵活，能适应高要求环境，如现在网站管理CMS系统中大多数的web应用都是用到这个，。
　　》 Mysql在众多平台上运行良好，支持多种数据类型，但不支持对象类型（Mongodb支持）
　　》 Mysql的存储引擎可以基于表建立，以满足对数据存储，性能，特征及其他特性的各种需要。
　　架构逻辑视图

　　每个虚线框为一层，总共三层。
　　第一层，服务层(为客户端服务):为请求做连接处理，授权认证，安全等。
　　第二层，核心层:查询解析，分析，优化，缓存，提供内建函数;存储过程，触发器，视图。
　　第三层，存储引擎层，不光做存储和提取数据，而且针对特殊数据引擎还要做事务处理。
　　连接管理与安全性(第一层 服务层)

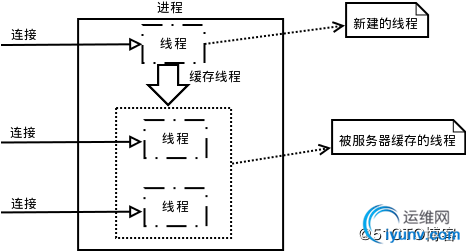

　　处理流程

　　Δ 每个连接的查询都在一个进程中的线程完成。
　　Δ 服务器负责缓存线程，所以服务层不需要为每个连接新建线程。

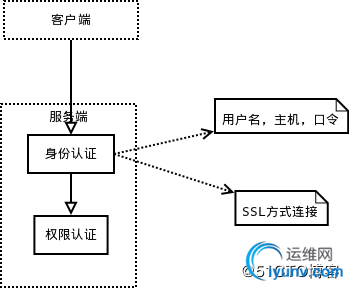

　　认证流程　　

　　优化与执行

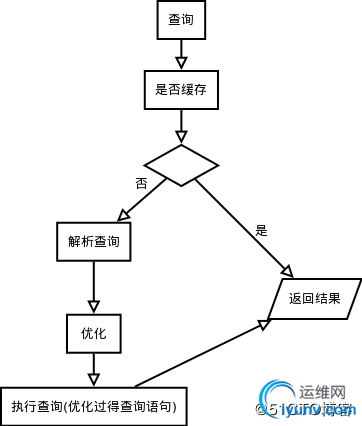

　　在解析查询之前，服务器会“询问”是否进行了查询缓存(只能缓存SELECT语句和相应结果)。缓存过的直接返回结果，未缓存的就需要进行解析查询，优化，重新执行返回结果。
　　解析查询时会创建一个内部数据结构(树)，然后对其进行各种优化。
　　优化:重写查询，决定查询的读表顺序，选择需使用的索引。
