mysql cluster集群搭建

江湖浪人

安装要求

• 　　安装环境：CentOS-6.4

• 　　安装方式：源码编译安装

• 　　软件名称：mysql-cluster-gpl-7.2.6-linux2.6-x86_64.tar.gz

• 　　软件安装位置：/usr/local/mysql

• 　　数据存放位置：/var/mysql/data

• 　　日志存放位置：/var/mysql/logs


集群设计
　　首先设计集群的安装分配方式，我共需要5台服务器，服务器分配如下：

• 　　管理节点：    172.16.172.133

• 　　sql节点1：    172.16.172.132

• 　　sql节点2：    172.16.172.134

• 　　数据节点1：   172.16.172.130

• 　　数据节点2：   172.16.172.131


　　设备的连接方式如
　　注意：目前这种设计存在的问题是管理节点是单点的。
管理节点
管理节点安装
　　安装管理节点（172.16.172.133）
[root@localhost /]# groupadd mysql　　
[root@localhost /]#  useradd mysql -g mysql
　　
[root@localhost /]# cd /usr/local
　　
[root@localhost local]# tar -zxv -f mysql-cluster-gpl-7.2.6-linux2.6-x86_64.tar.gz
　　
[root@localhost local]# mv mysql-cluster-gpl-7.2.6-linux2.6-x86_64 mysql
　　
[root@localhost local]# chown -R mysql:mysql mysql
　　
[root@localhost local]# cd mysql
　　
[root@localhost mysql]# scripts/mysql_install_db –user=mysql
管理节点配置
[root@localhost ~]#  mkdir /var/lib/mysql-cluster　　
[root@localhost ~]# cd /var/lib/mysql-cluster
　　
[root@localhost mysql-cluster]# vi + /var/lib/mysql-cluster/config.ini
　　在config.ini 中添加以下内容:
[NDBD DEFAULT]　　
NoOfReplicas=1
　　
[TCP DEFAULT]
　　
portnumber=3306
　　
[NDB_MGMD]
　　
#设置管理节点服务器
　　
HostName=172.16.172.133
　　
DataDir=/var/mysql/data
　　
[NDBD]
　　
#设置存储节点服务器(NDB节点)
　　
HostName=172.16.172.130
　　
DataDir=/var/mysql/data
　　
[NDBD]
　　
#第二个NDB节点
　　
HostName=172.16.172.131
　　
DataDir=/var/mysql/data
　　
[MYSQLD]
　　
#设置SQL节点服务器
　　
HostName=172.16.172.132
　　
[MYSQLD]
　　
#第二个SQL节点
　　
HostName=172.16.172.134
管理节点启动
[root@localhost ~]# /usr/local/mysql/bin/ndb_mgmd -f /var/lib/mysql-cluster/config.ini　　
[root@localhost ~]# mkdir /var/mysql/logs
　　
[root@localhost ~]# netstat -lntpu
　　看到tcp 0 0 0.0.0.0:1186开放说明启动正常
　　开启管理节点服务器的1186端口
管理节点检验
　　执行以下操作：
[root@localhost /]# ndb_mgm     // 管理节点　　
-- NDB Cluster -- Management Client --
　　
ndb_mgm> show
　　
Connected to Management Server at: localhost:1186
　　
Cluster Configuration
　　
---------------------
　　
[ndbd(NDB)]     2 node(s)
　　
id=2 (not connected, accepting connect from 172.16.172.130)
　　
id=3 (not connected, accepting connect from 172.16.172.131)
　　
[ndb_mgmd(MGM)] 1 node(s)
　　
id=1    @192.168.15.231  (mysql-5.5.22 ndb-7.2.6)
　　
[mysqld(API)]   2 node(s)
　　
id=4 (not connected, accepting connect from 172.16.172.132)
　　
id=5 (not connected, accepting connect from 172.16.172.134)
管理节点关闭
[root@localhost /]# /usr/local/mysql/bin/ndb_mgm -e shutdown　　
#成功后终端打印出以下信息
　　
Connected to Management Server at: 172.16.172.133:1186
　　
3 NDB Cluster node(s) have shutdown.
　　
Disconnecting to allow management server to shutdown.
数据节点
数据节点安装
　　数据节点1： 172.16.172.130
　　数据节点2： 172.16.172.131
[root@localhost /]# groupadd mysql　　
[root@localhost /]# useradd mysql -g mysql
　　
[root@localhost /]# cd /usr/local
　　
[root@localhost local]# tar -zxv -f mysql-cluster-gpl-7.2.6-linux2.6-x86_64.tar.gz
　　
[root@localhost local]# mv mysql-cluster-gpl-7.2.6-linux2.6-x86_64 mysql
　　
[root@localhost local]# chown -R mysql:mysql mysql
　　
[root@localhost local]# cd mysql
　　
[root@localhost mysql]# scripts/mysql_install_db --user=mysql
　　
[root@localhost mysql]# cp support-files/my-medium.cnf /etc/my.cnf
　　
[root@localhost mysql]# cp support-files/mysql.server /etc/init.d/mysqld
数据节点配置
　　对数据节点进行配置，执行以下操作：
[root@localhost mysql]# mkdir /var/mysql/data　　
[root@localhost mysql]# mkdir /var/mysql/logs
　　
[root@localhost mysql]# vi /etc/my.cnf
　　向文件追加以下内容：
[MYSQLD]　　
ndbcluster
　　
ndb-connectstring=172.16.172.133
　　
[MYSQL_CLUSTER]
　　
ndb-connectstring=172.16.172.133
　　
[NDB_MGM]
　　
connect-string=172.16.172.133
　　数据节点启动
　　启动此处时，管理节点服务器防火墙必须开启1186,3306端口。
　　注意：只是在第一次启动或在备份／恢复或配置变化后重启ndbd时，才加–initial参数！
　　第一次启动如下：
[root@localhost mysql]# /usr/local/mysql/bin/ndbd --initial　　
2013-01-30 13:43:53 [ndbd] INFO     -- Angel connected to '172.16.172.133
　　
:1186'
　　
2013-01-30 13:43:53 [ndbd] INFO     -- Angel allocated nodeid: 2
　　正常启动方式：
[root@localhost mysql]# /usr/local/mysql/bin/ndbd数据节点关闭
[root@localhost /]# /etc/rc.d/init.d/mysqld stop　　或者
[root@localhost mysql]# /etc/init.d/mysql stop　　
Shutting down MySQL.. SUCCESS!
　　

　　
/usr/local/mysql/bin/mysqladmin -uroot shutdown
SQL节点安装
SQL节点安装
　　SQL节点和存储节点(NDB节点)安装相同，都执行以下操作；
　　sql节点1： 172.16.172.132
　　sql节点2： 172.16.172.134
SQL节点配置
[root@localhost /]# groupadd mysql　　
[root@localhost /]# useradd mysql -g mysql
　　
[root@localhost /]# cd /usr/local
　　
[root@localhost local]# tar -zxv -f mysql-cluster-gpl-7.2.6-linux2.6-x86_64.tar.gz
　　
[root@localhost local]# mv mysql-cluster-gpl-7.2.6-linux2.6-x86_64 mysql
　　
[root@localhost local]# chown -R mysql:mysql mysql
　　
[root@localhost local]# cd mysql
　　
[root@localhost mysql]# scripts/mysql_install_db --user=mysql
　　
[root@localhost mysql]# cp support-files/my-medium.cnf /etc/my.cnf
　　
[root@localhost mysql]# cp support-files/mysql.server /etc/init.d/mysqld
　　执行以下操作：
[root@localhost mysql]# mkdir /var/mysql/data     //创建存储数据的文件夹　　
[root@localhost mysql]# mkdir /var/mysql/logs     //创建存储日志的文件夹
　　
[root@localhost mysql]# vi /usr/local/mysql/my.cnf  //修改配置文件
　　追加以下内容：
[MYSQLD]　　
ndbcluster
　　
ndb-connectstring=172.16.172.133
　　
[MYSQL_CLUSTER]
　　
ndb-connectstring=172.16.172.133
　　
[NDB_MGM]
　　
connect-string=172.16.172.133
　　SQL节点启动
　　执行以下操作：
[root@localhost mysql]# service mysqld start　　
Starting MySQL.. SUCCESS!
SQL节点关闭
　　最直接的方式：
[root@localhost mysql]# /usr/local/mysql/bin/mysqladmin -uroot shutdown　　

　　
[root@localhost /]# /etc/rc.d/init.d/mysqld stop
　　或者
[root@localhost mysql]# /etc/init.d/mysql stop　　
Shutting down MySQL.. SUCCESS!
功能测试
　　在管理节点（172.16.172.133）上查看服务状态
[root@localhost ~]# /usr/local/mysql/bin/ndb_mgm　　
-- NDB Cluster -- Management Client --
　　
ndb_mgm> show
　　
Cluster Configuration
　　
---------------------
　　
[ndbd(NDB)]     2 node(s)
　　
id=2    @172.16.172.130  (mysql-5.5.22 ndb-7.2.6, Nodegroup: 0, Master)
　　
id=3    @172.16.172.131  (mysql-5.5.22 ndb-7.2.6, Nodegroup: 1)
　　
　　　[ndb_mgmd(MGM)] 1 node(s)
　　
id=1    @172.16.172.133  (mysql-5.5.22 ndb-7.2.6)
　　
　　　[mysqld(API)]   2 node(s)
　　
id=4    @172.16.172.132  (mysql-5.5.22 ndb-7.2.6)
　　
id=5    @172.16.172.134  (mysql-5.5.22 ndb-7.2.6)
　　可以看到这里的数据节点、管理节点、sql节点都是正常的。
　　注意：

• 　　在建表的时候一定要用ENGINE=NDB或ENGINE=NDBCLUSTER指定使用NDB集群存储引擎，或用ALTER TABLE选项更改表的存储引擎。

• 　　NDB表必须有一个主键，因此创建表的时候必须定义主键，否则NDB存储引擎将自动生成隐含的主键。

• 　　Sql节点的用户权限表仍然采用MYISAM存储引擎保存的，所以在一个Sql节点创建的MySql用户只能访问这个节点，如果要用同样的用户访 问别的Sql节点，需要在对应的Sql节点追加用户。虽然在MySql Cluster7.2版本开始提供了”用户权限共享”。


数据同步性测试
　　在一个数据节点上进行相关数据库的创建，然后到另外一个数据节点上看看数据是否同步。
第1步：
　　SQL节点1（172.16.172.132）上增加数据：
SQL节点1（172.16.172.132）上增加数据：　　
[root@localhost mysql]#  /etc/rc.d/init.d/mysqld status                //检验mysql是否运行
　　
[root@localhost mysql]# /etc/rc.d/init.d/mysqld start                   //启动mysql
　　
[root@localhost mysql]# /usr/local/mysql/bin/mysql -u root -p
　　
Enter password:
　　
mysql> show databases;
　　
mysql> create database testdb2;
　　
mysql> use testdb2;
　　
mysql> CREATE TABLE td_test2 (i INT) ENGINE=NDB;
　　
//这里必须指定数据库表的引擎为NDBCLUSTER，与配置文件中的名称相同
　　
mysql> INSERT INTO td_test2() VALUES (1);
　　
mysql> INSERT INTO td_test2() VALUES (152);
　　
mysql> SELECT * FROM td_test2;
第2步：
　　进入到SQL节点2（172.16.172.134）上查看数据
mysql> use testdb2;　　
Database changed
　　
mysql> SELECT * FROM td_test2;
　　
+------+
　　
| i    |
　　
+------+
　　
|  126 |
　　
|    1 |
　　
+------+
　　
2 rows in set (0.01 sec)

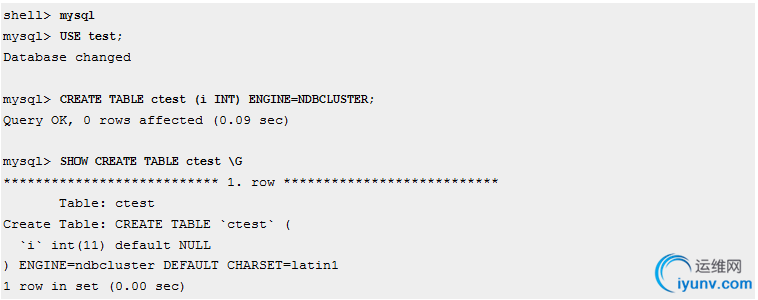

　　查看表的引擎是不是NDB：
　　mysql> show create table td_test2;
第3步：
　　反向测试，SQL节点2（172.16.172.134）上增加数据：
mysql> create database bb;　　
mysql> use bb;
　　
mysql> CREATE TABLE td_test3 (i INT) ENGINE=NDB;
　　
mysql> INSERT INTO td_test3 () VALUES (98);
　　
mysql> SELECT * FROM td_test3;
　　SQL节点1（172.16.172.132）上查看数据：
mysql>  use bb;　　
Database changed
　　
mysql>  SELECT * FROM td_test3;
　　
+------+
　　
| i    |
　　
+------+
　　
|   98 |
　　
+------+
　　
1 row in set (0.00 sec)
关闭集群
　　先关闭管理节点，然后关闭SQL节点和数据节点。
　　集群启动操作顺序
　　要再次启动集群，按照以下顺序执行：
　　管理节点 ->数据节点 –> SQL节点
　　注意：此次启动数据节点时不要加”–initial”参数。
　　云服务器、云数据库方案、网络安全防护优选
　　MySQL双主 + Keepalived主备自动切换方案一
　　MySQL双主 + Keepalived主备自动切换方案二
　　MySQL主从 + Keepalived主从自动切换方案
　　MySQL双主 + 多从高可用方案---MMM
　　MySQL + Pecemaker(Heartbeat) + DRBD主高可用
　　MySQL + RHCS 高可用方案
　　MySQL + Cluser 集群架构
　　Percona Xtradb Cluster 集群高可用性解决方案
　　管理节点
　　172.16.14.145 mgm1
　　172.16.14.150  mgm2
　　172.16.14.146 ndb1
　　172.16.14.147 ndb2
　　172.16.14.148  sql1
　　172.16.14.149 sql2
　　集群配置概述：
　　安装版本：mysql cluster 7.3.5
　　操作系统 ：centos6.5（X64）
　　软件名称
　　管理节点IP
　　数据节点
　　SQL节点IP:
　　数据节点
　　SQL节点IP:
　　配置ssh等效不要密码登录
　　配置hosts解析
　　配置本地yum源 6.5
　　安装依赖包：yum install -y glibc perl libaio-devel
　　x32位系统要安装兼容库组：yum -y groupinstall "Compatibility libraries"
　　1. mysql旧版本清除：
　　首先使用如下命令来清理之前操作系统自带的mysql安装：
　　yum -y remove mysql
　　然后使用如下命令：
　　rpm -qa | grep mysql*
　　对于找到的2个剩余mysql包，请按照如下的命令格式予以删除：
　　rpm -e --nodeps mysql-libs-5.1.71-1.el6.x86_64
　　每个节点都要那么做
　　关闭 /etc/init.d/iptables stop
　　/etc/init.d/ip6tables stop
　　chkconfig iptables off
　　chkconfig ip6tables off
　　vim /etc/selinux/config
　　SELINUX=disabled
　　# SELINUXTYPE= can take one of these two values:
　　#     targeted - Targeted processes are protected,
　　#     mls - Multi Level Security protection.
　　#SELINUXTYPE=targeted  注释掉这行
　　软件安装位置：/opt/local/mysql
　　数据存放位置：/opt/mysql/data SQL节点存储数据的路径
　　日志存放位置：/opt/mysql/logs
　　/opt/local/cluster 管理集群时收集的集群信息的存放路径
　　机器描述：
　　192.168.100.1 ： 管理节点
　　192.168.100.2 ： SQL节点1
　　192.168.100.3 ： SQL节点2
　　192.168.100.4 ： 数据节点1
　　192.168.100.5 ： 数据节点2
　　软件需求：Linux下64位MySQL：mysql-cluster-gpl-7.2.8-linux2.6-x86_64.tar.gz
　　1、安装管理节点：192.168.100.1
　　(1)把mysql-cluster-gpl-7.2.8-linux2.6-x86_64.tar.gz 解压到 /usr/local/myql 下
　　(2)在mysql目录下创建文件夹：mkdir  /usr/local/myql/mysql-cluster
　　(3)在mysql目录下创建文件夹：mkdir  /usr/local/myql/cluster-conf
　　(4)编辑config.ini文件：vi /usr/local/mysql/cluster-conf/config.ini 内容如下：

　　[ndbd default] NoOfReplicas=2DataMemory=200MIndexMemory=100M
　　[ndb_mgmd]
　　id=1
　　hostname=192.168.100.1
　　DataDir=/usr/local/mysql/mysql-cluster
　　[ndbd]id=2HostName=192.168.100.4DataDir=/usr/local/mysql/ndbdata
　　[ndbd]
　　id=5
　　HostName=192.168.100.5
　　DataDir=/usr/local/mysql/ndbdata
　　[mysqld]id=6HostName=192.168.100.2
　　[mysqld]
　　id=7
　　HostName=192.168.100.3

　　2、安装SQL节点  192.168.100.4 & 192.168.100.5
　　(1)把mysql-cluster-gpl-7.2.8-linux2.6-x86_64.tar.gz 解压到 /usr/local/myql 下
　　(2)添加mysql用户
　　groupadd mysql
　　useradd -g mysql mysql
　　(3)添加权限
　　chown -R mysql:mysql /usr/local/mysql
　　(4)拷贝配置文件
　　cp /usr/local/mysql/support-files/my-large.cnf   /etc/my.cnf
　　(5)初始化数据库
　　cd /usr/local/mysql
　　scripts/mysql_install_db --user=mysql
　　(6)拷贝守护进程所需文件
　　cp /usr/local/mysql/support-files/mysql.server /etc/rc.d/init.d/mysqld
　　(7)配置守护进程
　　chkconfig –add mysqld
　　chkconfig –level 35 mysqld on
　　(8)更改配置文件 vi /etc/my.cnf 内容如下：
　　[mysqld]
　　port = 3306
　　socket = /tmp/mysql.sock
　　ndbcluster
　　ndb-connectstring=192.168.100.1  #管理节点的IP
　　3、安装数据节点
　　(1)把mysql-cluster-gpl-7.2.8-linux2.6-x86_64.tar.gz 解压到 /usr/local/mysql 下
　　(2)在mysql目录下创建文件：mkdir  /usr/local/mysql/ndbdata
　　(3)编辑my.cnf: vi /etc/my.cnf 在文件末尾添加如下内容：
　　[mysql_cluster]
　　ndb-connectstring=192.168.100.1  #管理节点IP
　　4、配置环境变量：
　　#config mysql
　　export MYSQL_HOME=/usr/local/mysql
　　export PATH=$MYSQL_HOME/bin:$PATH
　　5、启动集群
　　启动顺序：管理服务器->存储节点->SQL节点
　　(1)启动管理节点
　　rm mysql/mysql-cluster/ndb_1_config.bin.1  #如果config.ini有改动则要加上
　　ndb_mgmd -f /usr/local/mysql/cluster-conf/config.ini
　　(2)启动存储节点
　　ndbd --initial #(第一次启动必须添加选项)
　　ndbd    #不是第一次启动需要执行的命令
　　(3)启动SQL节点
　　/etc/rc.d/init.d/mysqld start 或 service mysqld start

• 　　云服务器、云数据库方案、网络安全防护优选


　　6、关闭集群
　　(1)关闭SQL节点
　　/etc/rc.d/init.d/mysqld stop 或service mysqld stop
　　(2)关闭管理节点
　　ndb_mgm〉 shutdown
　　7、验证配置的正确性
　　在管理节点执行：ndb_mgm -> show
　　8、创建表
　　创建表需要以 ndbcluster 作为存储引擎
　　CREATE TABLE `test`.`test` (
　　`id`  VARCHAR(45) NOT NULL,
　　`name`        VARCHAR(9),
　　PRIMARY KEY (`id`)
　　)  ENGINE = ndbcluster;
　　8. 关闭集群服务
　　关闭sql节点等同于停止mysql服务，此时外界数据不将再进来。然后关闭管理节点
~/mysql/bin/ndb_mgm -e shutdown　　
rm ~/mysql/mysql-cluster/ndb_1_config.bin.1 #不是必须的，如果config.ini有改动则要加上
　　这样操作后，管理节点和数据节点都将停止服务
　　Notes:
1:如果发现关闭一台机器的ndbd进程，另一台机器的ndbd的进程也关闭，则需要修改参数NoOfReplicas。　　
2:./ndbd --initial 不能同时在所有数据节点机器上执行，如执行，会删除所有数据
　　
3:可以像操作非簇类型的数据库那样，操作mysqld节点
　　
4:每次修改config.ini文件，重启ndb_mgmd时，需要删除mysql-cluster文件下的ndb_1_config.bin.1文件，
　　
因为他默认调用此文件
　　
5:NDB 簇不支持自动发现数据库的功能，这点很重要,一旦在一个数据节点上创建了世界（world）数据库和它的表，
　　
在簇中的每个SQL节点上还需要发出命令 CREATE DATABASE world,后跟FLUSH TABLES。这样，节点就能
　　
识别数据库并读取其表定义。（在本版本MySQL Cluster 7.1.5下数据库也会自动同步的）
　　
6:如果在相关节点服务器启动时,注意查看~/mysql/mysql-cluster目录内的相关日志文件以获取错误信息.
　　
7:在管理节点的配置文件里各[mysqld],[ndbd]和[ndb_mgmd]配置的选项值顺序应该如下:
　　
[mysqld]
　　
Id=4
　　
HostName=192.168.208.3
　　
Id在顶端紧跟其后的是HostName,如果顺序错了,当SQL或数据节点连接管理节点时,管理节点无法正确的定位
　　
到其对应的节点配置上.
　　
因为无法定位到对应的节点配置,当没有剩余的[空节点]时,客户端节点启动时(./mysqld or ./ndbd)
　　
还会报:
　　
Configuration error: Error : Could not alloc node id at 192.168.0.231 port 1186: No free
　　
node id found for mysqld
　　
(API).Failed to initialize consumers
　　
8:[空节点]是没有指定HostName选项的节点配置均为空节点,空节点可以用来动态配置一些动态IP的节点,
　　
一般管理节点的 配置文件要预留3个以上的空节点,因为备份时需要连接一个节点,如下:
　　
[mysqld]
　　
Id=6
---------------体系结构
　　MySQL Cluster 由3个不同功能的服务构成，每个服务由一个专用的守护进程提供，一项 服务也叫做一个节点，下面来介绍每个节点的功能。
　　The management (MGM) node
　　管理节点，用来实现整个集群的管理，理论上一般只启动一个，而且宕机也不影响 cluster 的服务，这个进程只在cluster 启动以及节点加入集群时起作用， 所以这个节点不是很需要冗余，理论上通过一台服务器提供服务就可以了。
　　通过 ndb_mgmd 命令启动，使用 config.ini 配置文件
　　The storage or database (DB) node:
　　数据库节点，用来存储数据，可以和管理节点(MGM) , 用户端节点(API) 可以处在 不同的机器上，也可以在同一个机器上面，集群中至少要有一个DB节点，2个以上 时就能实现集群的高可用保证，DB节点增加时，集群的处理速度会变慢。
　　通过 ndbd 命令启动，第一次创建好cluster DB 节点时，需要使用 –init参数初始化。
　　例如： bin/ndbd –ndb-connectstring=ndb_mgmd.mysqlcluster.net –initial
　　The client (API) node:
　　客户端节点，通过他实现 cluster DB 的访问，这个节点也就是普通的 mysqld 进程， 需要在配置文件中配置ndbcluster 指令打开 NDB Cluster storage engine 存储引擎，增加 API 节点会提高整个集群的并发访问速度和整体的吞吐量，该节点 可以部署在Web应用服务器上，也可以部署在专用的服务器上，也开以和DB部署在 同一台服务器上。
　　通过 mysqld_safe 命令启动，
　　这3类节点可以分布在不同的主机上，比如 DB 可以是多台专用的服务器，也可以 每个DB都有一个API，当然也可以把API分布在Web前端的服务器上去，通常来说， API越多cluster的性能会越好。
Mysql集群探索与实践
　　1. 准备好3台机器，从官网下载最新的mysql集群版本，此处用到mysql-cluster-gpl-7.1.5.tar.gz源码包， 配置并安装，记得加上
　　–with-plugins=innobase,ndbcluster （innobase可选）
　　3台机器分别是192.168.207.153，192.168.208.3，192.168.208.9，具体分配如下
　　管理节点(ndb_mgmd):192.168.207.153
　　数据节点(ndbd): 192.168.208.3
　　数据节点(ndbd): 192.168.208.9
　　SQL节点(mysqld): 192.168.208.3
　　SQL节点(mysqld): 192.168.208.9
　　2. 在mysql目录下新建mysql-cluster文件夹，切换到mysql-cluster，新建config.ini
[NDBD DEFAULT]　　
NoOfReplicas=2       #备份，副本，这样的话2台数据节点的数据就会同步
　　
DataMemory=200M
　　
IndexMemory=100M
　　
[TCP DEFAULT]
　　
portnumber=2202
　　
[NDB_MGMD]   #管理节点
　　
id=1
　　
hostname=192.168.207.153
　　
datadir=/home/taozi/mysql/mysql-cluster
　　
[NDBD]    #数据节点
　　
id=2
　　
hostname=192.168.208.3
　　
datadir=/home/taozi/mysql/data
　　
[NDBD]   #数据节点
　　
id=3
　　
hostname=192.168.208.9
　　
datadir=/home/taozi/mysql/data
　　
[MySQLD]   #sql节点
　　
id=4
　　
hostname=192.168.208.3
　　
[MySQLD]    #sql节点
　　
id=5
　　
hostname=192.168.208.9
　　
[MySQLD]     #sql节点
　　
id=6
　　3. 在管理节点服务器上启动管理节点服务 （如果不存在ndb_mgmd那么要从libexec下面复制过来）
~/mysql/bin/ndb_mgmd -f ~/mysql/mysql-cluster/config.ini　　4. 进入2台数据节点服务器，分别启动数据节点服务
~/mysql/bin/ndbd     （第一次启动使用  ~/mysql/bin/ndbd --initial）　　5. 最后分别进入sql节点服务器，修改my.cnf，加入
[MYSQL_CLUSTER]　　
ndb-connectstring=192.168.207.153
　　
[MYSQLD]
　　
ndbcluster
　　
ndb-connectstring=192.168.207.153
　　启动mysql服务
/home/taozi/mysql/bin/mysqld_safe --ledir=/home/taozi/mysql/bin /　　
--log-error=/home/taozi/mysql/data/t.err --datadir=/home/taozi/mysql/data /
　　
--socket=/home/taozi/mysql/tmp/mysql.sock --pid-file=/home/taozi/mysql/data/mysqld.pid &
　　6. 此时回到管理节点
~/mysql/bin/ndb_mgm -e show

• 　　云服务器、云数据库方案、网络安全防护优选


　　可以看到显示如下
[taozi@search153 mysql]$ ./show.sh　　
Connected to Management Server at: localhost:1186
　　
Cluster Configuration
　　
---------------------
　　
[ndbd(NDB)]     2 node(s)
　　
id=2    @192.168.208.3  (mysql-5.1.47 ndb-7.1.5, Nodegroup: 0, Master)
　　
id=3    @192.168.208.9  (mysql-5.1.47 ndb-7.1.5, Nodegroup: 0)
　　
[ndb_mgmd(MGM)] 1 node(s)
　　
id=1    @192.168.207.153  (mysql-5.1.47 ndb-7.1.5)
　　
[mysqld(API)]   3 node(s)
　　
id=4    @192.168.208.3  (mysql-5.1.47 ndb-7.1.5)
　　
id=5    @192.168.208.9  (mysql-5.1.47 ndb-7.1.5)
　　
id=6 (not connected, accepting connect from any host)
　　7. 进入sql节点，在test数据库创建表
CREATE TABLE `t1` (　　
  `id` int(11) NOT NULL AUTO_INCREMENT,
　　
  PRIMARY KEY (`id`)
　　
) ENGINE=ndbcluster  DEFAULT CHARSET=gbk
　　切换到2台数据节点服务器~/mysql/data/ndb_2_fs和~/mysql/data/ndb_3_fs看看，
　　或者直接去数据库查，数据已经同步了！
　　3.2    管理节点
　　主机xp1的C:\mysql-cluster\bin下新建一个文件config.ini,其中内容如下：
　　Xml代码

• 　　[ndbd default]

• 　　# Options affecting ndbd processes on all data nodes:

• 　　NoOfReplicas=2                      #复本数量，此例采用默认值2

• 　　DataDir=C:/mysql-cluster/bin/cluster-data   # 数据节点存储目录

• 　　DataMemory=80M    # 数据存储分配的内存，酌情设置

• 　　IndexMemory=18M   # 索引存储分配的内存，酌情设置

•

• 　　[ndb_mgmd]

• 　　# Management process options:

• 　　HostName=192.168.109.130               # 管理节点所在主机IP

• 　　DataDir=C:/mysql-cluster/bin/cluster-logs   # 管理节点日志目录

•

• 　　[ndbd]

• 　　# Options for data node "A":

• 　　# (one [ndbd] section per data node)

• 　　HostName=192.168.109.132           # 节点所在主机IP

• 　　datadir=C:/mysql-cluster/data   # 数据存储目录

•

• 　　[ndbd]

• 　　# Options for data node "B":

• 　　HostName=192.168.109.133           # 节点所在主机IP

• 　　datadir=C:/mysql-cluster/data

•

• 　　[mysqld]

• 　　# SQL node options:

• 　　HostName=192.168.109.130           # SQL节点所在主机IP


　　这些为集群整体的配置信息，其中[ndbd default]为全局数据节点的默认配置模块。[ndb_mgmd]为管理节点配置模块。[ndbd]为数据节点配置模块。[mysqld]为sql节点配置模块。#后面为注释内容，实际文件可以将这些注释去掉，以防止因为中文的存在导致mysql解析文件失败。启动管理节点直接调用bin目录下的ndb_mgmd.exe即可，但是我们在命令后指定我们上述的配置文件和集群配置的缓存目录，所以命令为
　　Java代码

• 　　ndb_mgmd.exe --config-file=C:\\mysql-cluster\\bin\\config.ini --configdir=C:\mysql-cluster\bin\config-cache


　　为了方便起见，我们在c:\mysql-cluster\bin目录下新建一个文件ndb_mgmd_start.bat，将上述管理节点启动的命令写入该批处理文件中作为启动命令。
　　3.3    数据节点
　　我们以数据节点1为例介绍，节点2与此类似。在主机xp2的c:\mysql-cluster下新建文件my.ini。键入如下内容
　　Xml代码

• 　　[mysql_cluster]

• 　　# Options for data node process:

• 　　ndb-connectstring=192.168.109.130  # location of management server


　　3.4    SQL节点
　　在xp1节点的c:\mysql-cluster目录下新建文件my.ini，键入如下内容
　　Xml代码

• 　　[mysqld]

• 　　ndbcluster                      # run NDB storage engine

• 　　ndb-connectstring=192.168.109.130  # location of management serve


　　其中ndbcluster指定了存储引擎为集群环境，ndb-connectstring指定了管理节点的地址。
　　到此为止所有节点配置工作就完成了。
　　4.      节点管理
　　4.1    ndb_mgm介绍
　　mysql cluster提供了ndb_mgm.exe来对集群进行管理，在xp1主机的c:\mysql-cluster\bin目录下。我们可以直接在命令行执行该命令进入管理控制台。（注：该程序需要在管理节点启动后才能执行）
　　常用的命令包括:
　　show: 显示集群中所有节点的状态。如图-04

　　图-04
　　Node_id status: 查看node_id对应的节点的状态
　　shutdown –e: 停止管理节点和所有数据节点。SQL节点不会被停掉。
　　笔者就简单用了这几个，其他命令还很多，可以通过HELP命令来查看。
　　4.2    节点启停
　　Mysql cluster启动有顺序要求，管理节点要最先启动。
　　启动管理节点：在命令行中进到c:\mysql-cluster\bin目录下，执行我们之前编辑的批处理文件ndb_mgmd_start.bat.如果启动正常，我们此时可以执行ndb_mgm程序，通过管理控制台查看节点状态了。
　　启动数据节点：依次在各个数据节点主机的命令行中进到c:\mysql-cluster\bin目录下，执行ndbd.exe 即可。通过ndb_mgm的管理控制台查看启动状态。
　　启动SQL节点：在SQL节点的命令行中进到c:\mysql-cluster\bin目录下，执行mysqld.exe即可。通过ndb_mgm的管理控制台查看启动状态。
　　节点停止：在ndb_mgm的管理控制台中执行shutdown –e 则管理节点和数据节点均会停止。另外SQL节点需要手动停止。
　　5.      验证
　　集群环境搭建完成我们可以对其进行验证。此处偷偷懒，直接引用一个官网的图，如图-05

　　图-05
　　注意图中建表语句中的ENGINE=NDBCLUSTER。
　　如果有兴致还以通过外部程序验证一下。注意外部程序访问URL还是SQL节点。
　　好了，这样我们的mysql 集群环境就搭建完成了。

• 　　阿里云服务器、云数据库方案、网络安全防护优选
