Windows Server 2008R2配置MySQL Cluster

艾丝凡家的

目录

• 配置环境

• 相关知识

• 配置过程



  • 配置

  • ini参数解释

  • 启动集群




• 检查配置

• 同步测试

• 故障测试

• 写在之后


配置环境
　　VMware：（版本10.0.01）
　　操作系统：Windows Server 2008 R2 Enterprise
　　VM1：192.168.220.103 管理节点(MGM)，数据节点(NDBD1)，SQL节点(SQL1)
　　VM2：192.168.220.104     数据节点(NDBD2)，SQL节点(SQL2)
　　MySQL Cluster版本：7.3.7 (MSI Installer)　　下载地址：http://dev.mysql.com/downloads/cluster/
　　测试工具:Navicate for MySQL
　　

相关知识

　　简介：
　　MySQL Cluster 是一种技术，该技术允许在无共享的系统中部署“内存中”数据库的 Cluster 。通过无共享体系结构，系统能够使用廉价的硬件，而且对软硬件无特殊要求。此外，由于每个组件有自己的内存和磁盘，不存在单点故障。
　　MySQL Cluster 由一组计算机构成，每台计算机上均运行着多种进程，包括MySQL服务器，NDB Cluster 的数据节点，管理服务器，以及（可能）专门的数据访问程序
　　
　　特点：  http://www.mysql.com/products/cluster/features.html
　　
　　三种节点：
　　管理节点：用于管理集群共它节点； 守护进程ndb_mgmd
　　数据节点：用于保存集群的数据； 守护进程ndbd
　　SQL节点：用于连接数据节点；守护进程mysqld
　　
　　详情请参考：参考手册中MySQL Cluster章节

配置过程

• 在VM1和VM2上安装MySQL Cluster(mysql-cluster-gpl-7.3.7-winx64)


　　选择typical安装，安装目录均为：C:\Program Files\MySQL\MySQL Cluster 7.3

• 在VM1和VM2上的Windows 资源管理器中打开C:\Program Files\MySQL，在此目录下新建文件夹MySQL Server 5.6，然后在新建的MySQL Server 5.6文件夹下新建mysql-cluster文件夹


　　新建文件夹的路径分别为：C:\Program Files\MySQL\MySQL Server 5.6
　　C:\Program Files\MySQL\MySQL Server 5.6\mysql-cluster

• 在VM1的Windows 资源管理器打开目录C:\Program Files\MySQL\MySQL Cluster 7.3，并在此目录下新建一个config.ini文件


[ndbd default]
NoOfReplicas=2
MaxNoOfTables=1024
MaxNoOfUniqueHashIndexes=1024
MaxNoOfOrderedIndexes=1024
MaxNoOfAttributes=10000
[ndb_mgmd]
NodeId=1
HostName=192.168.220.103
DataDir=C:\Program Files\MySQL\MySQL Cluster 7.3\data
[ndbd]
NodeId=21
HostName=192.168.220.103
DataDir=C:\Program Files\MySQL\MySQL Server 5.6\mysql-cluster
[ndbd]
NodeId=22
HostName=192.168.220.104
DataDir=C:\Program Files\MySQL\MySQL Server 5.6\mysql-cluster
[mysqld]
NodeId=11
HostName=192.168.220.103
[mysqld]
NodeId=12
HostName=192.168.220.104

• 在VM1和VM2的资源管理器中打开目录C:\Program Files\MySQL\MySQL Cluster 7.3，并在此目录下新建一个my.ini文件


[mysqld]
character_set_server=utf8
basedir="C:\Program Files\MySQL\MySQL Cluster 7.3"
datadir="C:\Program Files\MySQL\MySQL Cluster 7.3\data"
sql_mode=NO_ENGINE_SUBSTITUTION,STRICT_TRANS_TABLES
ndbcluster
ndb-connectstring=192.168.220.103
explicit_defaults_for_timestamp=true
[mysql_cluster]
ndb-connectstring=192.168.220.103

• 在VM1和VM2中设置环境变量（非必需，文中并未用到，都会CD转到到相应目录去执行命令）


　　计算机右键属性 （或者 控制面板\系统和安全\系统）--->高级系统配置--->"高级"选择卡--->环境变量--->系统变量中找到Path--->编辑--->加上C:\Program Files\MySQL\MySQL Cluster 7.3\bin
　　注意：多个路径用分号分隔

• 配置文件主要参数介绍：


　　[NDBD]：定义了集群的数据节点
　　[MYSQLD]：定义了集群的MySQL服务器节点
　　[MGM]或[NDB_MGMD]：定义了集群的管理服务器节点
　　[NDB_MGMD]Id：节点唯一的标识
　　[NDBD]NoOfReplicas：全局参数仅能在[NDBD DEFAULT]中设置，它定义了集群中每个表保存的副本数。该参数还指定了节点组的大小。节点组指的是保存相同信息的节点集合
　　[NDBD]DataDir：该参数指定了存放跟踪文件、日志文件、 pid文件以及错误日志的目录
　　[MYSQLD]basedir：使用指定目录作为根目录
　　[MYSQLD]datadir：使用指定目录读取数据库文件

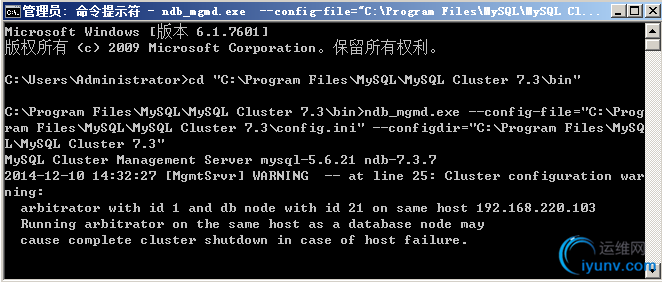

• 在管理节点（MGM）机器上（VM1）中打开CMD窗口执行如下命令，启动管理节点


cd "C:\Program Files\MySQL\MySQL Cluster 7.3\bin"
ndb_mgmd.exe --config-file="C:\Program Files\MySQL\MySQL Cluster 7.3\config.ini" --configdir="C:\Program Files\MySQL\MySQL Cluster 7.3"

　　 注意：warning信息不影响，两台机器配置管理节点和数据节点在一台机器上的原因，并不会引起集群失败

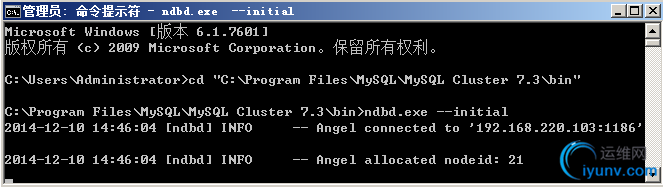

• 在数据节点（NDBD1）机器上（VM1）中新打开CMD窗口执行如下命令，启动数据节点


cd "C:\Program Files\MySQL\MySQL Cluster 7.3\bin"
ndbd.exe --initial

　　 注意：--initial只有初次执行需要，以后执行ndbd.exe就可以(参考手册里的意思应该是当需要清理集群文件时才使用，所以这个参数应该要慎用或者提前备份)

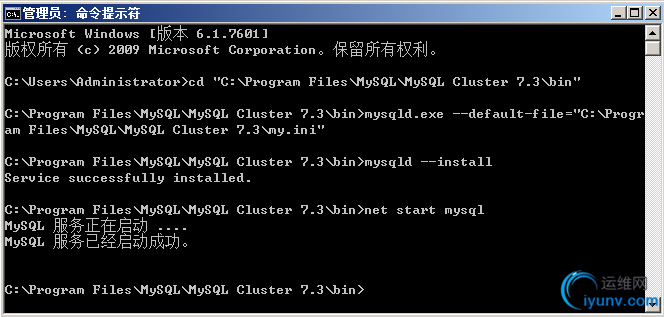

• 在SQL节点(SQL1)机器上（VM1）中新开CMD窗口执行如下命令，启动SQL节点


cd "C:\Program Files\MySQL\MySQL Cluster 7.3\bin"
mysqld.exe --default-file="C:\Program Files\MySQL\MySQL Cluster 7.3\my.ini"
mysqld --install
net start mysql

　　注意：执行mysqld --install 你可以在计算机的服务器看到名为“MySQL”的服务，在执行net start mysql，在服务中可以看到MySQL服务为“启动”状态

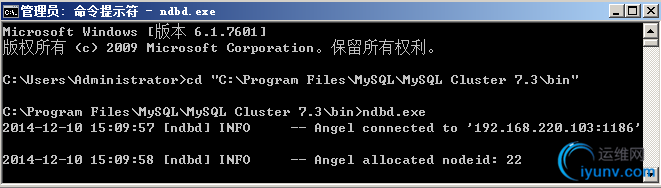

• 在数据节点（NDBD2）机器上（VM2）中新打开CMD窗口执行如下命令，启动数据节点


cd "C:\Program Files\MySQL\MySQL Cluster 7.3\bin"
ndbd.exe

• 在SQL节点(SQL2)机器上（VM2）中新开CMD窗口执行如下命令，启动SQL节点


cd "C:\Program Files\MySQL\MySQL Cluster 7.3\bin"
mysqld.exe --default-file="C:\Program Files\MySQL\MySQL Cluster 7.3\my.ini"
mysqld --install
net start mysql

检查配置

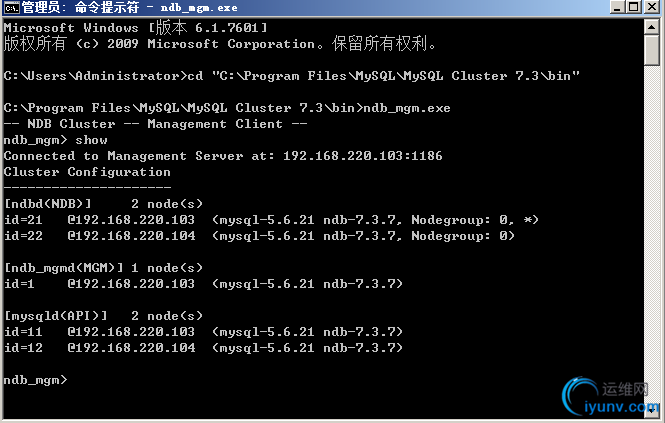

• 在管理节点（MGM）机器上（VM1）中打开CMD窗口执行如下命令


ndb_mgm.exe
show

　　如上图状态，表示安装成功！

同步测试

• 在VM1和VM2上安装Navicat for MySQL(安装步骤省略)

• 在VM1和VM2上打开Navicat for MySQL并新建连接（示例建立连接分别为：192.168.220.103和192.168.220.104）  安装后默认用户名为root，没有密码

• 在192.168.220.103中新建数据库wilson_mysqlcluster_test，在192.168.220.104中查看


　　　　发现192.168.220.104中也出现wilson_mysqlcluster_test

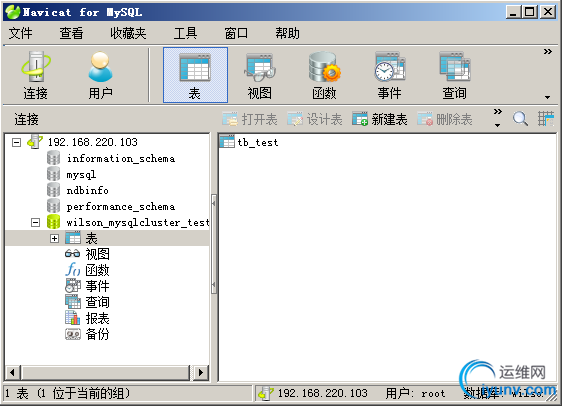

• 在192.168.220.104中的wilson_mysqlcluster中建一个tb_test表，注意引擎选择“ndbcluster”，在192.168.220.103中可以看到也会有tb_test表出现


• 测试在192.168.220.103或192.168.220.104中增、删、改操作，两个数据库都会同步


故障测试

• 在VM2中停止SQL节点，在192.168.220.103上插入一条数据（原本有2条数据），再启动VM2上的SQL节点，看是否能正常同步

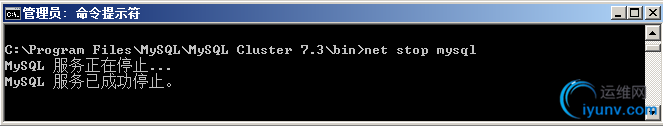

　　1.在VM2中CMD窗口执行如下命令停止MySQL服务



net stop msyql

　　2.在192.168.220.103中插ID为3的数据后，执行如下命令，再次启动VM2中的MySQL服务，查看192.168.220.104中数据是否完整



net start mysql

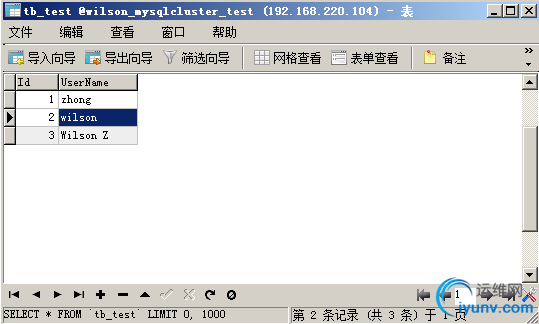

　　测试结果如图：得到完整数据
　　
　　其它测试就不一一列举了

写在之后
　　配置前仔细看了MySQL参考文件MySQL Cluster章节
　　MySQL Cluster配置过程还是比较容易出错，配置过程中大小错误遇到非常多（目录、SQL节点not connected、MYSQL服务无法启动、数据无法同步等等），根据CMD上错误和日志文件查找对应的解决方法
　　注意启动顺序会少遇到很多错误：管理节点--->数据节点--->SQL节点
　　生产环境建议用至少3台服务器去配置，需要修改一下config.ini文件，配置过程与两台没什么差别
　　
　　主要参考：
　　MySQL_5.5中文参考手册
　　Windows 环境下配置 MySQL Cluster
