mysql architecture

torlee

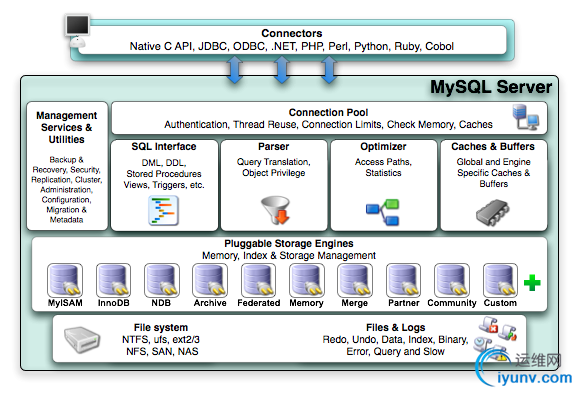

　　mysql architecture 说明

　　字段意义说明
　　Connectors：数据库连接器
　　Native C API:C连接数据库接口
　　JDBC:Java连接数据库驱动
　　ODBC:开放数据库互连
　　.NET:.NET连接数据库驱动
　　PHP:PHP连接数据库驱动
　　Perl:Perl连接数据库驱动
　　Python:Python连接数据库驱动
　　Ruby:Ruby连接数据库驱动
　　Cobol:Cobol连接数据库驱动
　　Connection Pool：
　　MySQL是单进程多线程工作模式，所以必须维护一个线程池。管理大量线程对大量客户端并发请求进行并发响应。
　　Authentication:认证，用户名密码等。
　　Thread Reuse:线程重用。(当一个用户连接请求进来之后，需要一个线程来进行响应。当用户退出，这个线程并不是被销毁，而是清理此线程重新收归到线程池当中的空闲线程中)
　　Connection Limits:线程池的大小决定了连接并发数的上限。
　　Check Memory:线程内存检查
　　Caches:线程缓存。
　　SQL Interface:类似于mysql的shell，SQL命令的解释器，支持过程式编程，支持视图、存储过程、存储函数、触发器，分析语法问题等等。
　　Parser：SQL语句分析器，并不分析语法问题，进行语句的执行分析。查询翻译，将一个查询语句转化成对应的可以识别的语句，能在本地执行的特定操作。分析是对某个对象有访问权限等。
　　Optimizer：负责检查多条路径及每条路径的开销，评估开销（开销的计算依赖于索引，动态生产的统计数据，内部组件等）。生成统计数据等。
　　Caches&Buffers：MySQL的某些存储引擎，将访问到的频繁的热点数据装入内存，用户直接访问内存便于访问。所MySQL需要维护一个Caches&Buffers.
　　Pluggable Storage Engines：
　　插件式存储引擎。MyISAM、InnoDB、NDB、Archive、Memory等，存储引起负责把具体分析的结果(Optimizer)，完成对磁盘上文件的路径访问的转换。
　　存储引擎需要把语句映射到磁盘块，并将磁盘块加载到内存中。
　　FileSystem：物理视图，在操作系统级别，MySQL的数据存储为一个个文件。
　　Files&Logs：
　　Redo:重做日志
　　Undo:撤销日志
　　Data:数据文件
　　Index:索引文件
　　Binary:二进制日志文件
　　Error:错误日志
　　Query and Slow:查询日志和慢查询日志

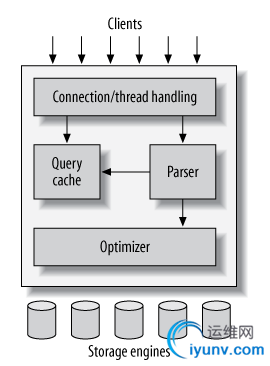

　　简化架构说明
　　
　　流程说明：

• 　　1.各种客户端通过连接器，交由连接线程处理。负载连接线程的创建、管理、销毁等。

• 　　2.用户发出语句后，由分析器进行分析。如果是查询语句，直接进入查询缓存。

• 　　3.如果命中，直接返回，如果未命中。则继续交给优化器。

• 　　4.优化完成以后，交给存储引擎负责对应的文件系统，取到相关的数据。加载到内存中，由存储引擎挑选出对应的行或符合条件的行。
