Windows Azure Cloud Service (14) 使用Windows Azure Connect,实现云端应用连接本地SQL Server 20

shawnmei

　　　　《Windows Azure Platform 系列文章目录》
　　
　　　　Update 2015-03-10
　　　　Azure Connect已经retired。如果客户要实现混合云方式，请使用Azure Virtual Network的Site-to-Site或者Point-To-Site。
　　
　　什么是Windows Azure Connect
　　之前几章我已经介绍过，在特殊情况下，我们会遇到一些场景：客户希望把他们的应用放在云端来利用云计算的便利性，但是为了安全的考虑希望数据库仍旧放在公司的内网。这样会牵涉到内网IP，路由器、防火墙的设置等等一系列的问题，这样是不是意味着Windows Azure不能方便快捷的连接到内网的数据库资源呢？答案是否定的。
　　利用Windows Azure Connect，Windows Azure用户可以在其Windows Azure托管服务和本地(内网)资源之间设置IP级别的安全网络连接，同时也保证了网络通信的安全性，概念上类似VPN。通过Windows Azure Connect,我们甚至可以访问本地的其他资源，比如共享文件夹、本地数据库、打印机等等。
　　
　　如何使用Windows Azure Connect
　　在开始本次介绍之前，请先安装软件：
　　-　　本机安装SQL Server 2008 R2
　　-　　SQL Server Management Studio
　　-　　Visual Studio 2010
　　-　　最新版的Windows Azure SDK
　　
　　一.配置本机SQL Server
　　1.打开SQL Server Management Studio并且连接本地SQL Server服务
　　2.选择本地服务，右键-->Properties

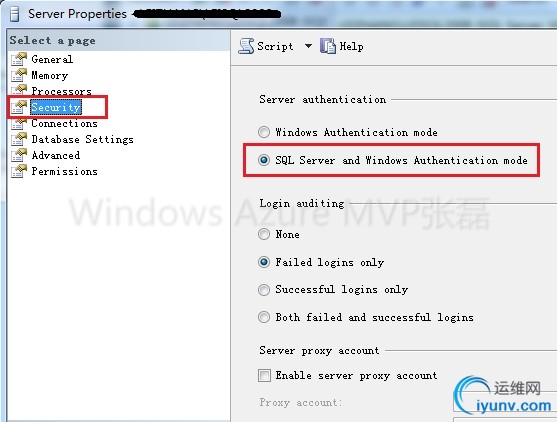

　　3.选择Security,选择SQL Server and Windows Authentication mode

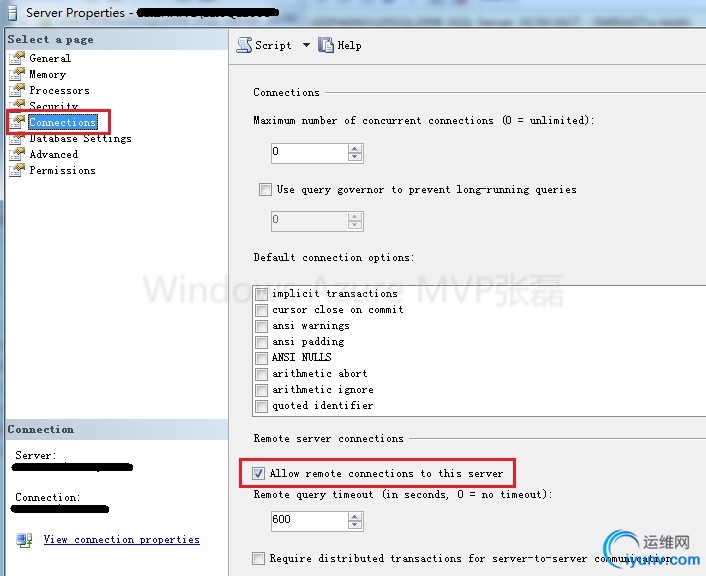

　　4.在Connections里选择"Allow remote connections to this server"

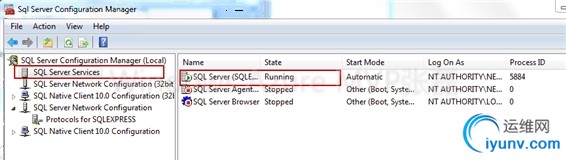

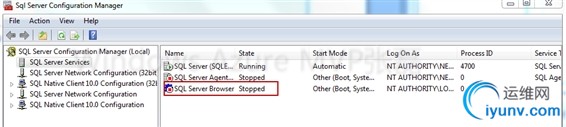

　　5.打开SQL Server Configuration Manager，确保SQL Server Browser服务已经停止

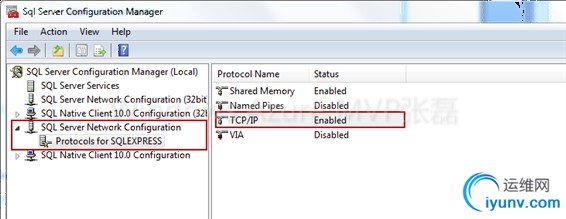

　　6.在SQL Server Network Configuration / Protocols for SQLEXPRESS里，设置TCP/IP为Enable

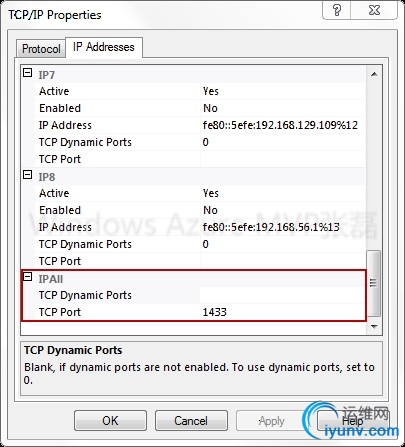

　　7.选择TCP/IP，在IP Addressess选项里，IPALL-->设置TCP Port为1433

　　8.选择OK并重启SQL Server

　　二.设置本地防火墙规则

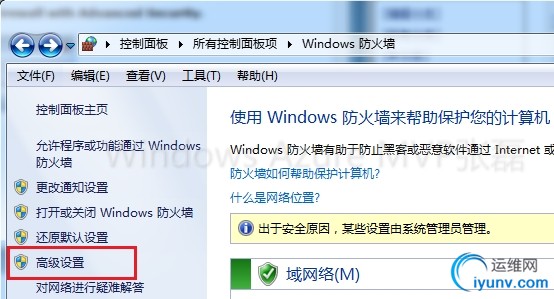

　　1.为了允许云计算托管的服务能连到本地SQL Server服务，需要我们添加防火墙规则。打开Windows防火墙，选择"高级设置"

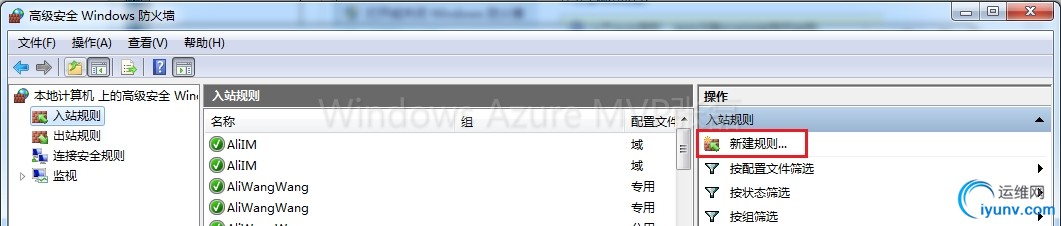

　　2.在入站规则里，选择"新建规则"

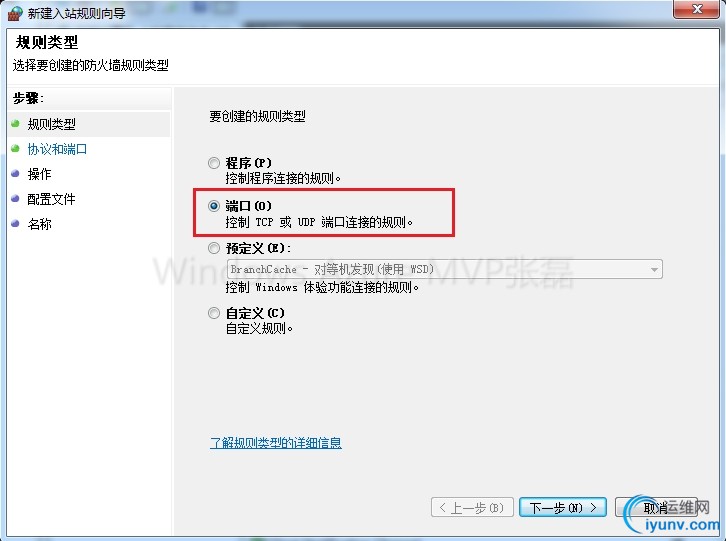

　　3.在"规则类型"里选择"端口"

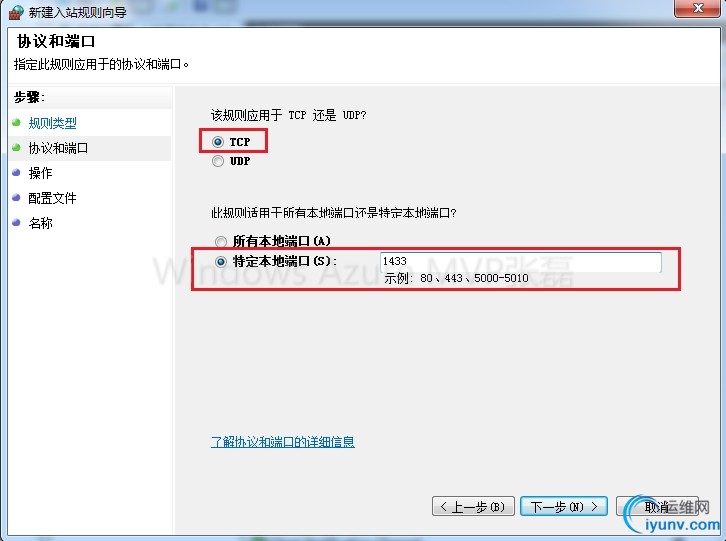

　　4.在"协议和端口"里，规则选择"TCP",特定本地端口输入1433

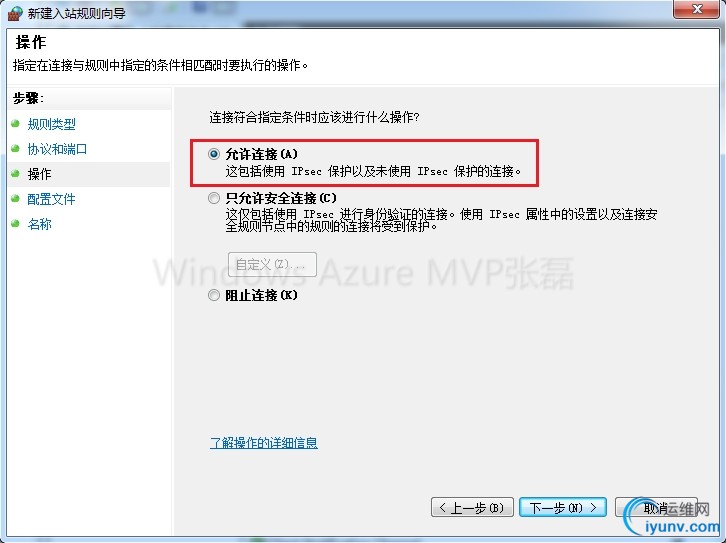

　　5.在操作里，选择"允许连接"

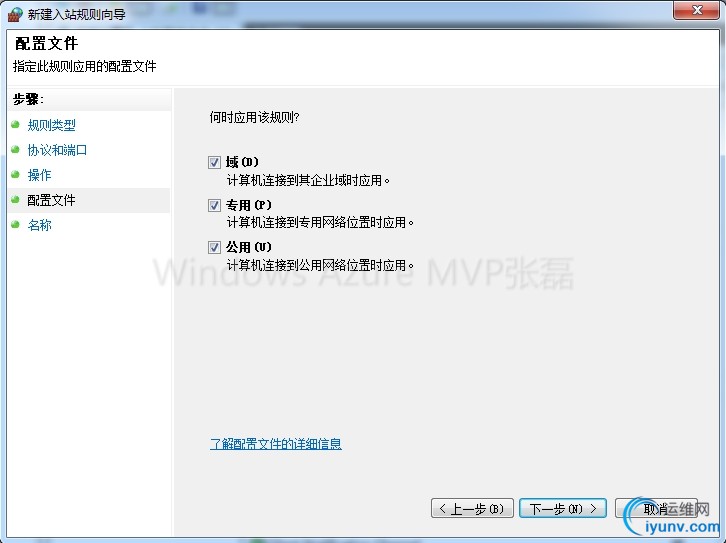

　　6.配置文件-->选择所有的规则

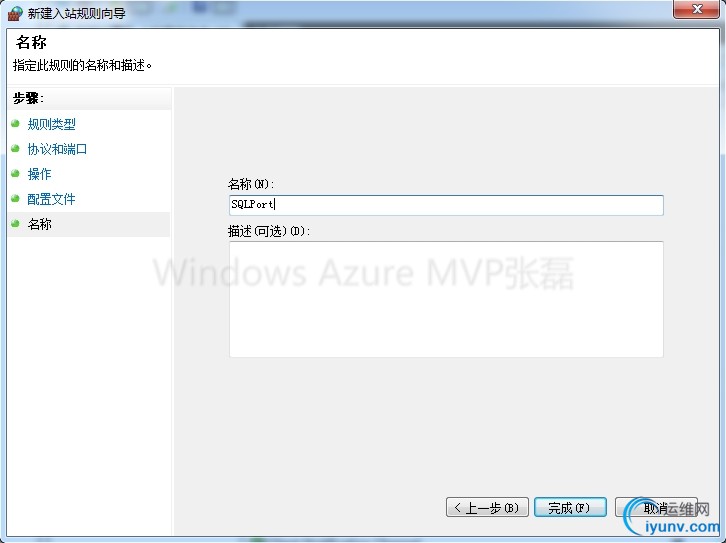

　　7.最后我们给这个创建的规则起名，并选择"完成"

　　
　　三.安装本地终结点
　　1.登录Windows Azure用户管理界面https://windows.azure.com/
　　2.左侧列表选择"虚拟网络"

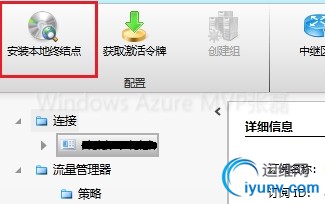

　　3.点击"安装本地终结点"

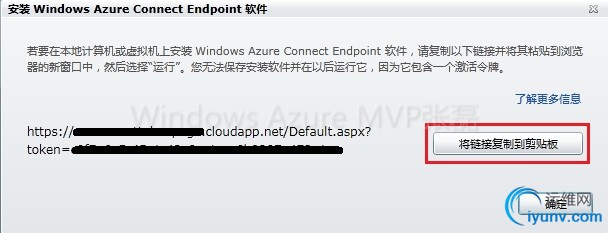

　　4.会弹出一个安装的对话框，我们选择"将链接服务到剪切板"。

　　5.然后选择"确定"按钮。并且重新打开IE浏览器，会提供我们需要安装软件，注意一定要选择"运行"，不能选择保存。

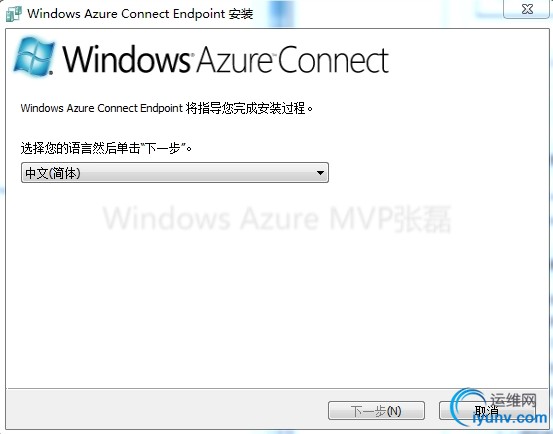

　　6.开始安装程序

　　7.安装完毕后，会在本地出现一个图标，表示当前的机器已经加入了Connect，如下图

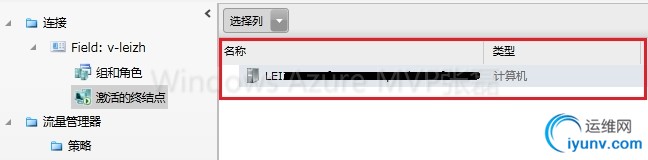

　　这个软件会每5分钟自动刷新一次，可以得到当前的连接信息。我们也可以手动刷新。在用户管理界面选择"激活的终结点"就能看到自己的机器。

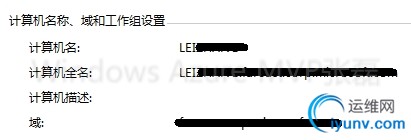

　　其中名称，就是我本机的机器名，我们可以通过查看本机的机器名来进行验证。

　　
　　四.部署云端应用。
　　1.登录Windows Azure用户管理界面。"虚拟网络"列表里-->点击"获取激活令牌"

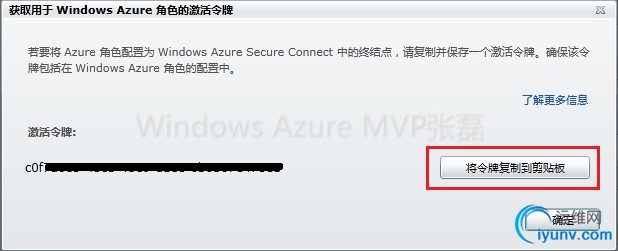

　　2.点击"将令牌复制到剪切板"

　　3.新建一个Windows Azure Project，命名为"Azure Connect"，添加一个Web Role

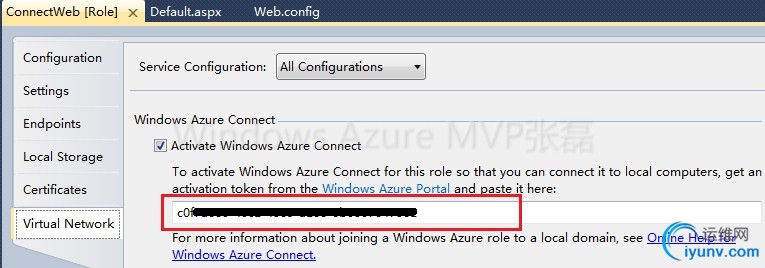

　　4.Web Role--> 右键属性，在Virtual Network里，复制剪切板的内容。

　　5.在WebRole-->Default.aspx里，添加DataGrid，SQL Connection选择本机的SQL Server数据库下的某张表。
　　6.修改WebRole-->Web.config-->将DataGrid生成的connectionstring修改成以下的形式






　　
　　7.发布Azure Project至Windows Azure。

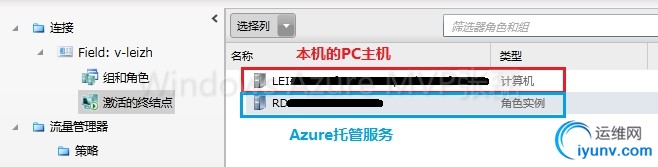

　　8.部署成功后，在"虚拟网络"-->"激活的终结点"里能看到：

　　其中
　　-　　第一行：名称LEIXXXXX，类型为计算机的。是我本地的PC机器。
　　-　　第二行：名称为RDXXXXX，类型为角色实例的。是我在云端的托管服务。
　　
　　五.建立连接组
　　在默认情况下，本地的PC机器和云端的Azure托管服务不会进行连接。
　　最后，我们就要让能够让机器和Azure服务进行连接。

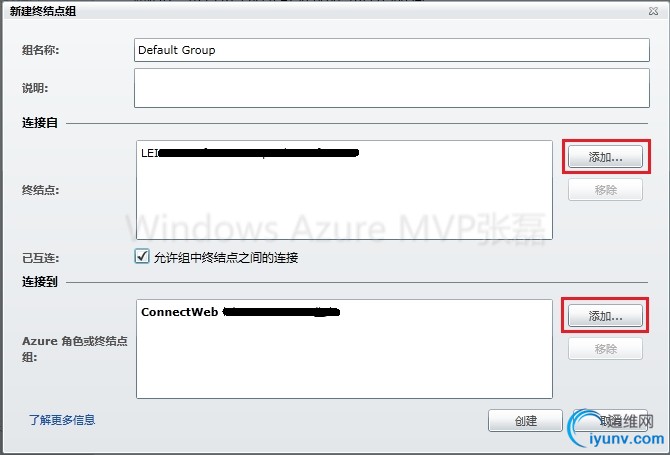

　　打开"虚拟网络"-->"创建组"，我们以此添加终结点和Azure角色。

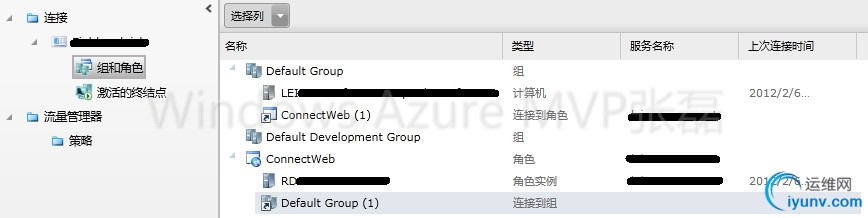

　　最后在"组合角色"里就能看到我们创建的终结点和Azure角色

　　我们回到本地机器的界面，会发现托盘图标已经改变了，状态也变为Connected了。

　　

　　六.测试本地机器和Windows Azure之间的连接

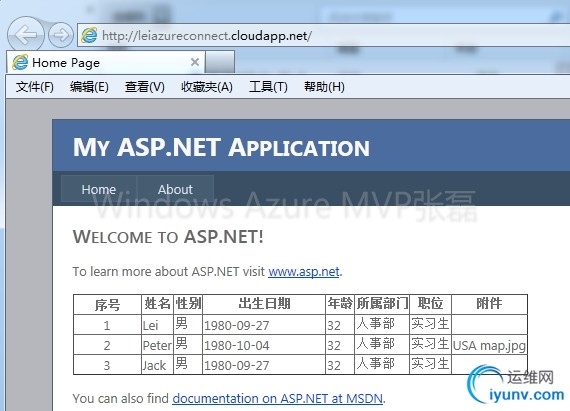

　　1.我们打开之前部署的Azure托管服务。

　　这样托管在Windows Azure的云服务就可以直接连接到本机的SQL Server 2008 R2数据库里了。
　　
　　七.远程桌面连接云端应用，然后ping本地主机
　　1.回到之前的新建的Web Project里，Web Project里新增EnablePing.cmd文件，输入如下命令：



Echo Enable ICMP
netsh advfirewall firewall add rule name="ICMPv6 echo" dir=in action=allow enable=yes protocol=icmpv6:128,any
exit /b 0
　　2.选择EnablePing.cmd文件，右键-->Copy to Output Directory-->Copy Always
　　3.在ServiceDefinition.csdef文件里，在节点里添加如下内容






　　4.设置远程桌面连接的用户名和密码，并且发布Azure Project

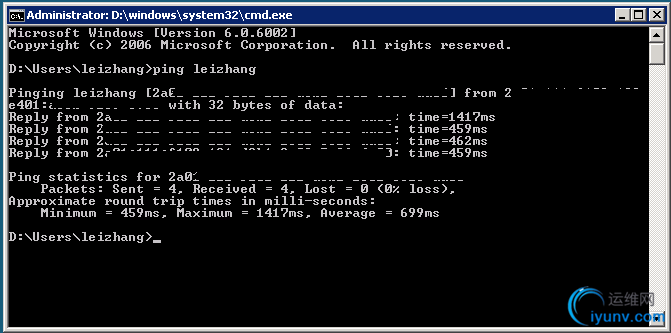

　　5.通过远程桌面连接登录到云计算中心的计算节点里。然后ping本地机器的机器名

　　我们甚至可以让本地机器连接Windows Azure计算节点共享的文件夹。(过程略)
