BGP全互联（H3C）

weyr

      BGP全互联

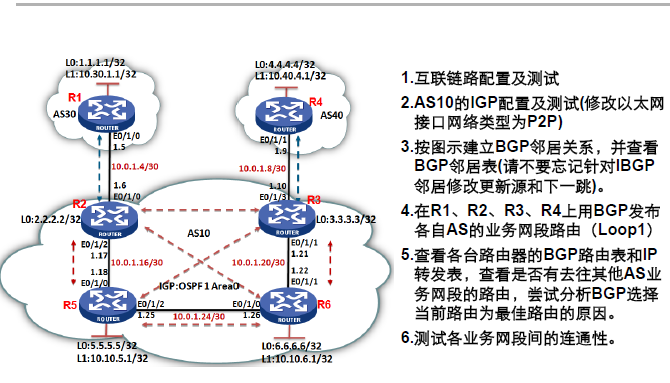

一.实验拓扑图

二.实验步骤

三、实验过程

[R1]bgp 65001

[R1-bgp]peer 10.0.1.6 as-num 65002

[R1-bgp]peer 4.4.4.4 as-num 65002

[R1-bgp]peer 4.4.4.4 connect-int lo0

[R1-bgp]peer 4.4.4.4 next-hop-lo

[R4]bgp 65001

[R4-bgp]peer 10.0.1.10 as-num 65002

[R4-bgp]peer 1.1.1.1 as-num 65001

[R4-bgp]peer 1.1.1.1 connect-int lo0

[R4-bgp]peer 1.1.1.1 next-hop-lo

[R2]bgp 65002

[R2-bgp]peer 10.0.1.5 as-num 65001

[R2-bgp]group rr internal

[R2-bgp]peer rr next-hop-lo

[R2-bgp]peer rr connect-int lo0

[R2-bgp]peer 3.3.3.3 group rr

[R2-bgp]peer 5.5.5.5 group rr

[R2-bgp]peer 6.6.6.6 group rr

[R3]bgp 65002

[R3-bgp]peer 10.0.1.9 as-num 65001

[R3-bgp]group nn internal

[R3-bgp]peer nn next-hop-lo

[R3-bgp]peer nn connect-int lo0

[R3-bgp]peer 2.2.2.2 group nn

[R3-bgp]peer 5.5.5.5 group nn

[R3-bgp]peer 6.6.6.6 group nn

[R5]bgp 65002

[R5-bgp]group mm internal

[R5-bgp]peer mm next

[R5-bgp]peer mm next-hop-local

[R5-bgp]peer mm con

[R5-bgp]peer mm connect-interface lo0

[R5-bgp]peer 2.2.2.2 group mm

[R5-bgp]peer 3.3.3.3 group mm

[R5-bgp]peer 6.6.6.6 group  mm

[R6]bgp 65002

[R6-bgp]group ii internal

[R6-bgp]peer ii ne

[R6-bgp]peer ii next-hop-local

[R6-bgp]peer ii con

[R6-bgp]peer ii connect-interface lo0

[R6-bgp]peer 2.2.2.2 group ii

[R6-bgp]peer 5.5.5.5 group ii

[R6-bgp]peer 3.3.3.3 group ii

[R6-bgp]

[R2-bgp]net 10.10.5.1 32

[R2-bgp]net 10.10.6.1 32

[R2-bgp]

[R3-bgp]net 10.10.5.1 32

[R3-bgp]net 10.10.6.1 32

[R3-bgp]

[R1-bgp]net 10.30.1.1 32

[R4-bgp]net 10.40.4.1 32

三.调试以及结果分析

在所有配置完成之后:

查看R1的BGP路由表:

[H3C]dis bgp routing-table

Total Number of Routes: 5

BGP Local router ID is 1.1.1.1

Status codes: * - valid, > - best, d - damped,

               h - history,  i - internal, s - suppressed, S - Stale

               Origin : i - IGP, e - EGP, ? - incomplete

     Network            NextHop         MED        LocPrf     PrefVal Path/Ogn

*>  1.1.1.1/32         0.0.0.0         0                     0       i

*>  2.2.2.2/32         10.0.1.6        0                     0       10i

*>  4.4.4.4/32         10.0.1.6                              0       10 40i

*>  10.30.1.1/32       0.0.0.0         0                     0       i

*>  10.40.4.1/32       10.0.1.6                              0       10 40i

[H3C]dis ip rou

[H3C]dis ip routing-table

Routing Tables: Public

        Destinations : 9        Routes : 9

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

1.1.1.1/32          Direct 0    0            127.0.0.1       InLoop0

2.2.2.2/32          BGP    255  0            10.0.1.6        Eth0/1/0

4.4.4.4/32          BGP    255  0            10.0.1.6        Eth0/1/0

10.0.1.4/30         Direct 0    0            10.0.1.5        Eth0/1/0

10.0.1.5/32         Direct 0    0            127.0.0.1       InLoop0

10.30.1.1/32        Direct 0    0            127.0.0.1       InLoop0

10.40.4.1/32        BGP    255  0            10.0.1.6        Eth0/1/0

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

这里因为R1没有和R3建立邻居,所以R3发布的业务网段,不能够被R1学习到,因为R3发布的业务网段通过IGP进入到R2的IP路由表,而R1想要学习R3的业务网段路由,只能通过BGP路由进行学习,所以没有3.3.3.3这条路由

同样在R4中

[H3C]dis bgp routing-table

Total Number of Routes: 5

BGP Local router ID is 4.4.4.4

Status codes: * - valid, > - best, d - damped,

               h - history,  i - internal, s - suppressed, S - Stale

               Origin : i - IGP, e - EGP, ? - incomplete

     Network            NextHop         MED        LocPrf     PrefVal Path/Ogn

*>  1.1.1.1/32         10.0.1.10                             0       10 30i

*>  3.3.3.3/32         10.0.1.10       0                     0       10i

*>  4.4.4.4/32         0.0.0.0         0                     0       i

*>  10.30.1.1/32       10.0.1.10                             0       10 30i

*>  10.40.4.1/32       0.0.0.0         0                     0       i

[H3C]dis ip routing-table

Routing Tables: Public

        Destinations : 9        Routes : 9

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

1.1.1.1/32          BGP    255  0            10.0.1.10       Eth0/1/1

3.3.3.3/32          BGP    255  0            10.0.1.10       Eth0/1/1

4.4.4.4/32          Direct 0    0            127.0.0.1       InLoop0

10.0.1.8/30         Direct 0    0            10.0.1.9        Eth0/1/1

10.0.1.9/32         Direct 0    0            127.0.0.1       InLoop0

10.30.1.1/32        BGP    255  0            10.0.1.10       Eth0/1/1

10.40.4.1/32        Direct 0    0            127.0.0.1       InLoop0

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

在R4的BGP路由表中也没有2.2.2.2这条路由,解决这些问题的方法是,在R1和R4之间建立EBGP,R1和R4之间就能够交换BGP路由信息.

[H3C]dis bgp routing-table

Total Number of Routes: 8

BGP Local router ID is 2.2.2.2

Status codes: * - valid, > - best, d - damped,

               h - history,  i - internal, s - suppressed, S - Stale

               Origin : i - IGP, e - EGP, ? - incomplete

     Network            NextHop         MED        LocPrf     PrefVal Path/Ogn

*>  1.1.1.1/32         10.0.1.5        0                     0       30i

*>  2.2.2.2/32         0.0.0.0         0                     0       i

   i 3.3.3.3/32         3.3.3.3         0          100        0       i

*>i 4.4.4.4/32         3.3.3.3         0          100        0       40i

   i 5.5.5.5/32         5.5.5.5         0          100        0       i

* i 10.10.5.1/32       5.5.5.5         0          100        0       i

*>  10.30.1.1/32       10.0.1.5        0                     0       30i

*>i 10.40.4.1/32       3.3.3.3         0          100        0       40i

[H3C]dis ip routing-table

Routing Tables: Public

        Destinations : 18       Routes : 18

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

1.1.1.1/32          BGP    255  0            10.0.1.5        Eth0/1/0

2.2.2.2/32          Direct 0    0            127.0.0.1       InLoop0

3.3.3.3/32          OSPF   10   30           10.0.1.18       Eth0/1/2

4.4.4.4/32          BGP    255  0            3.3.3.3         Eth0/1/2

5.5.5.5/32          OSPF   10   10           10.0.1.18       Eth0/1/2

6.6.6.6/32          OSPF   10   20           10.0.1.18       Eth0/1/2

10.0.1.4/30         Direct 0    0            10.0.1.6        Eth0/1/0

10.0.1.6/32         Direct 0    0            127.0.0.1       InLoop0

10.0.1.16/30        Direct 0    0            10.0.1.17       Eth0/1/2

10.0.1.17/32        Direct 0    0            127.0.0.1       InLoop0

10.0.1.20/30        OSPF   10   30           10.0.1.18       Eth0/1/2

10.0.1.24/30        OSPF   10   20           10.0.1.18       Eth0/1/2

10.10.5.1/32        OSPF   10   10           10.0.1.18       Eth0/1/2

10.10.6.1/32        OSPF   10   20           10.0.1.18       Eth0/1/2

10.30.1.1/32        BGP    255  0            10.0.1.5        Eth0/1/0

10.40.4.1/32        BGP    255  0            3.3.3.3         Eth0/1/2

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

在R2的调试信息中,R3的业务网段在BGP路由表中,但是不能进入到IP转发表中.原因是IGP的优先级高于BGP优先级,虽然R3也通过BGP也发布了业务网段,但是仍然进入不了IP 转发表.

同理在R3调试信息中:

[H3C]dis bgp routing-table

Total Number of Routes: 8

BGP Local router ID is 3.3.3.3

Status codes: * - valid, > - best, d - damped,

               h - history,  i - internal, s - suppressed, S - Stale

               Origin : i - IGP, e - EGP, ? - incomplete

     Network            NextHop         MED        LocPrf     PrefVal Path/Ogn

*>i 1.1.1.1/32         2.2.2.2         0          100        0       30i

   i 2.2.2.2/32         2.2.2.2         0          100        0       i

*>  3.3.3.3/32         0.0.0.0         0                     0       i

*>  4.4.4.4/32         10.0.1.9        0                     0       40i

   i 6.6.6.6/32         6.6.6.6         0          100        0       i

* i 10.10.6.1/32       6.6.6.6         0          100        0       i

*>i 10.30.1.1/32       2.2.2.2         0          100        0       30i

*>  10.40.4.1/32       10.0.1.9        0                     0       40i

[H3C]dis ip routing-table

Routing Tables: Public

        Destinations : 18       Routes : 18

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

1.1.1.1/32          BGP    255  0            2.2.2.2         Eth0/1/1

2.2.2.2/32          OSPF   10   30           10.0.1.22       Eth0/1/1

3.3.3.3/32          Direct 0    0            127.0.0.1       InLoop0

4.4.4.4/32          BGP    255  0            10.0.1.9        Eth0/1/3

5.5.5.5/32          OSPF   10   20           10.0.1.22       Eth0/1/1

6.6.6.6/32          OSPF   10   10           10.0.1.22       Eth0/1/1

10.0.1.8/30         Direct 0    0            10.0.1.10       Eth0/1/3

10.0.1.10/32        Direct 0    0            127.0.0.1       InLoop0

10.0.1.16/30        OSPF   10   30           10.0.1.22       Eth0/1/1

10.0.1.20/30        Direct 0    0            10.0.1.21       Eth0/1/1

10.0.1.21/32        Direct 0    0            127.0.0.1       InLoop0

10.0.1.24/30        OSPF   10   20           10.0.1.22       Eth0/1/1

10.10.5.1/32        OSPF   10   20           10.0.1.22       Eth0/1/1

10.10.6.1/32        OSPF   10   10           10.0.1.22       Eth0/1/1

10.30.1.1/32        BGP    255  0            2.2.2.2         Eth0/1/1

10.40.4.1/32        BGP    255  0            10.0.1.9        Eth0/1/3

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

同样,在R3的BGP路由表中也有2.2.2.2这条路由,但是并不是最优,进入不了IP转发表,因为IP转发表中2.2.2.2这条路由是来源于OSPF.

下面再引出一个问题,在R1上不能发现R5发布的业务网段,这是为什么?

因为在我的配置中,R2发布BGP网段的时候,没有直接把R5的业务网段当做自己的直连发布出去给R1,所以R1上没有R5上的业务网段是正常的.那么为了实现业务的连通,可以通过多种方法来实现,在R2上用BGP发布就是一种方法.
