NAT server+NAT inbound双向转换实验

狐狸情

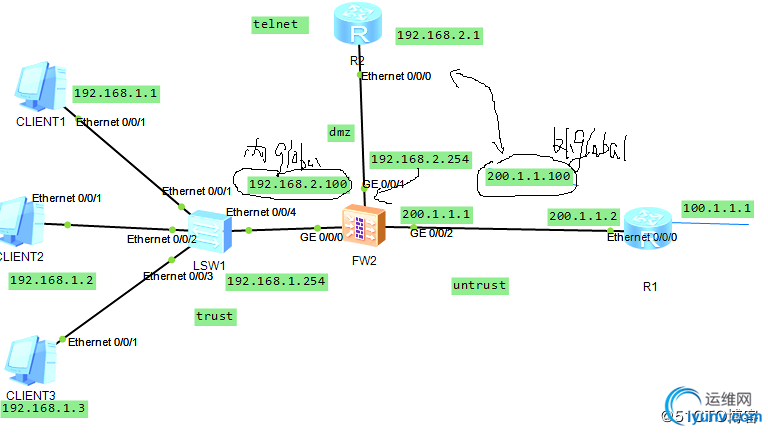

　　1、根据拓扑连接网段，trust区域本实验没有用到，只用到了DMZ和UNtrust区域。
　　2、具体配置：
　　R2开启远程登录
　　[R2]user-interface v
　　[R2]user-interface vty 0 4
　　[R2-ui-vty0-4]authentication-mode password
　　[R2-ui-vty0-4]set authentication password cipher 666
　　[R2]ip route-static 200.1.1.0 24 192.168.2.254
　　R2]interface e0/0/0
　　[R2-Ethernet0/0/0]ip add 192.168.2.1 24
　　防火墙基本配置
　　[SRG]firewall zone untrust
　　[SRG-zone-untrust]add interface g0/0/2
　　[SRG]firewall zone dmz
　　[SRG-zone-untrust]add interface g0/0/1
　　interface GigabitEthernet0/0/2
　　[SRG-GigabitEthernet0/0/2]ip add 200.1.1.1 24
　　interface GigabitEthernet0/0/1
　　[SRG-GigabitEthernet0/0/2]ip add 192.168.2.254 24
　　interface GigabitEthernet0/0/0
　　[SRG-GigabitEthernet0/0/2]ip add 192.168.1.254 24
　　防火墙放行进到DMZ的telnet 流量
　　policy interzone dmz untrust inbound
　　policy 1
　　action permit
　　policy service service-set telnet
　　policy source any
　　policy destination 192.168.2.1 0
　　目的地址转换做NAT Server
　　nat server global 200.1.1.100 inside 192.168.2.1
　　先创建地址池
　　nat address-group 0 untodmz 192.168.2.100 192.168.2.100
　　源地址转换做NAT策略
　　nat-policy interzone dmz untrust inbound
　　policy 1
　　action source-nat
　　policy destination 192.168.2.1 0
　　address-group untodmz
　　做好源地址转换后，可以把DMZ的路由删除掉，因为做了源地址转换后，地址变成内网的地址，不需要配置路由，可以简化配置。
　　Undo ip route-static 200.1.1.0 24 192.168.2.254
　　在R1上telnet 200.1.1.100 到R2上
　　查看双向转换结果
　　[SRG]display firewall session table
　　Current Total Sessions : 1
　　telnet  ×××:public --> public 200.1.1.2:49963[192.168.2.100:2049]-->200.1.1.100:23[192.168.2.1:23]
