[经验分享] Lync Server 2013 部署 _ Lync Server 边缘高可用(DNS轮询)

[复制链接]

尚未签到

发表于 2018-10-21 10:27:33 | 显示全部楼层 |阅读模式
  公网发布离不开边缘服务器,和前端一样,边缘服务器也需要高可用的架构
  可以通过硬件负载平衡器和DNS轮询实现,我们用DNS轮询实现,DNS轮询的方式和前端一样,由于我只有一个公网IP,所以就发布一台LyncEdge
  部署内容如下:
  1.发布LyncEdge拓扑
  2.为LyncEdge添加DNS后缀
  3.为LyncEdge添加DNS记录
  4.边缘池中添加第一台LyncEdge
  5.安装第二台LyncEdge,处理证书时将第一台Lyncedge证书导出,导入第二台即可
  边缘服务器信息如下
  1.LyncEdge01 \  IP inside:192.168.124.27  IP outside:192.168.124.37
  2.LyncEdge02 \  IP inside:192.168.124.28  IP outside:192.168.124.38
  4.内网网卡需要填写DNS地址,但不需要网关,外部网卡必须填写网关,不需要DNS
  = = 发布拓扑
  图片少了一张,操作很简单,重点进行了说明

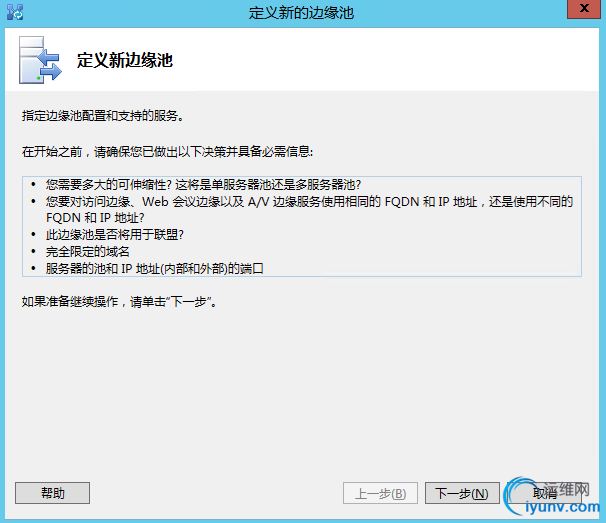

  1)新建边缘池

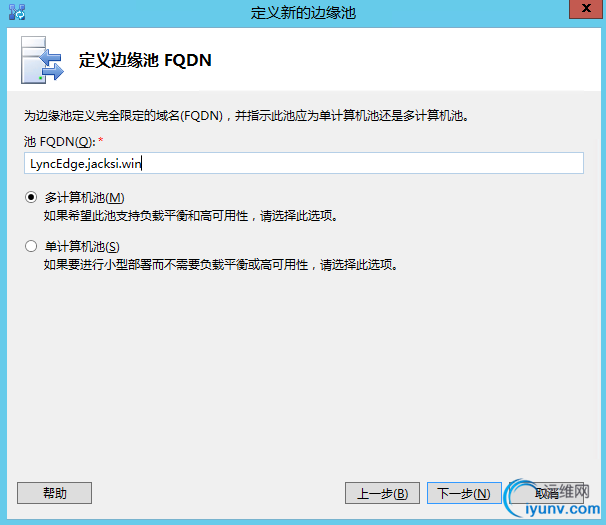

  2)定义一个边缘池的FQDN,注意是多计算机池

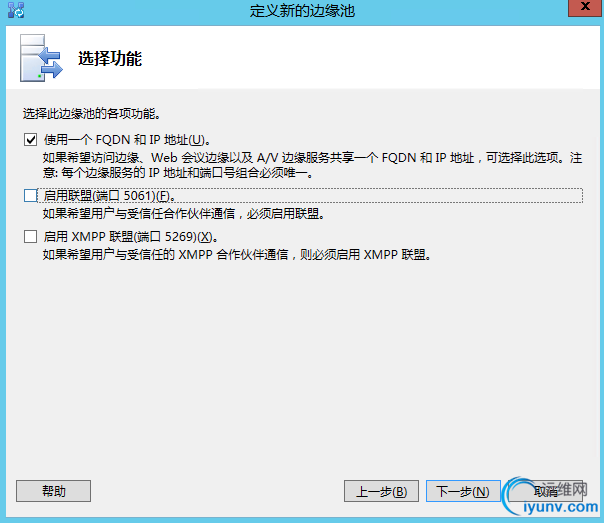

  3)选择边缘池的功能,暂时不启用联盟,第一项必选

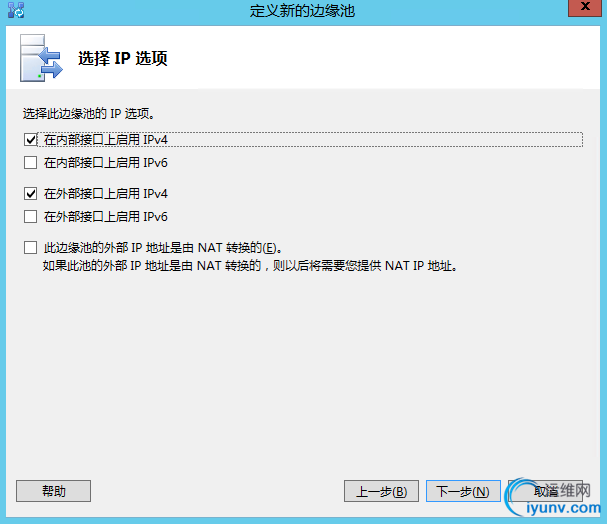

  4)内外部启用IPv4,不勾选NAT

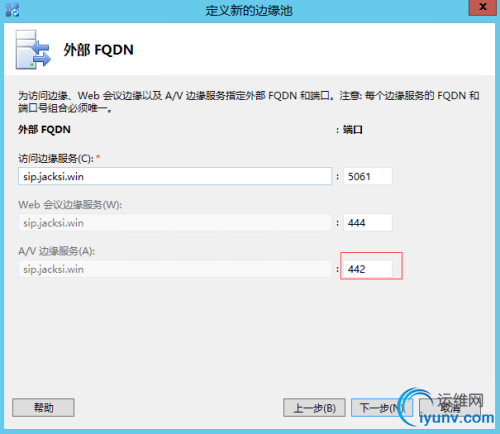

  5)外部FQDN基本都填写sip域名,将A/V边缘服务端口设置为442,节约公网IP,这样就可以同时发布边缘和OfficeWebApp服务

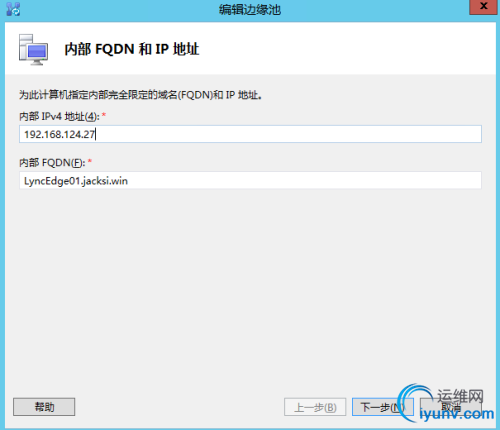

  6)输入LyncEdge01.jacksi.win的内部IP地址

  7)输入外部的IP地址,这里忘了截图了见谅,我外部地址是192.168.124.37

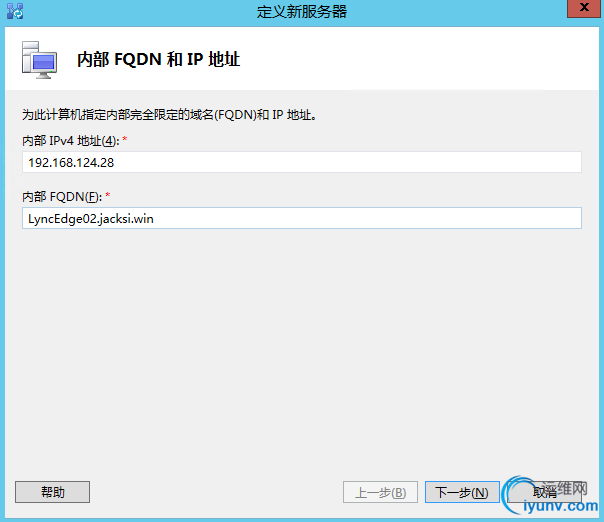

  8)输入LyncEdge02.jacksi.win的内部IP地址

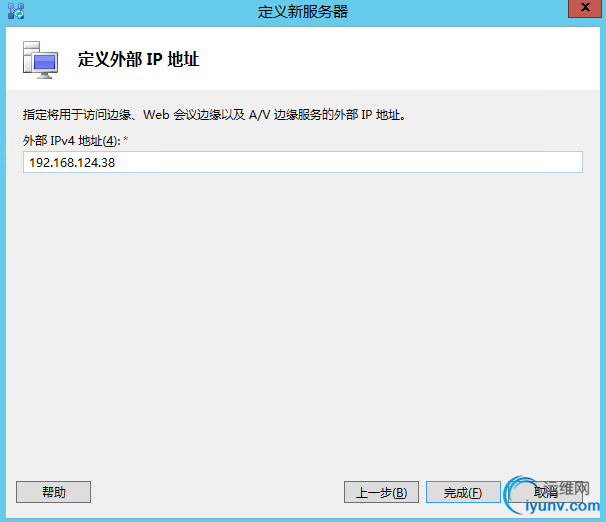

  9)输入LyncEdge02.jacksi.win的外部地址

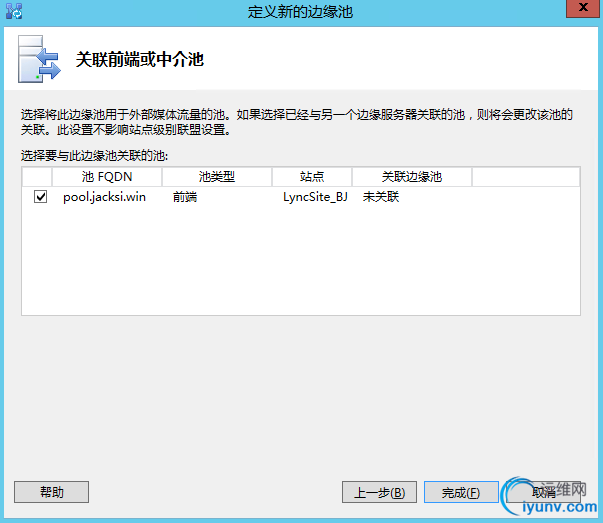

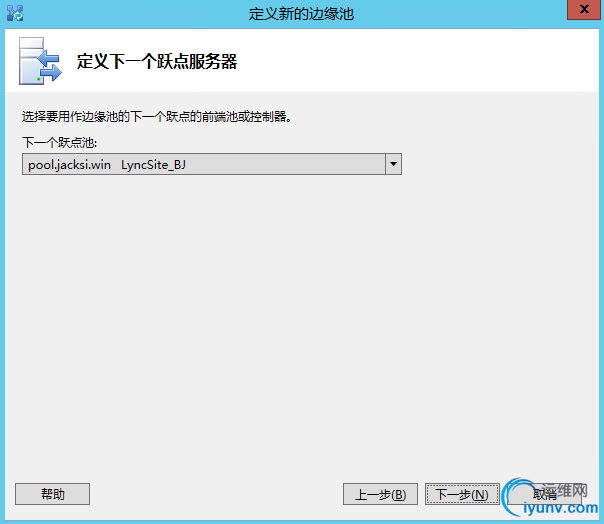

  10)定义下一个跃点服务器,也就是我们的前端池

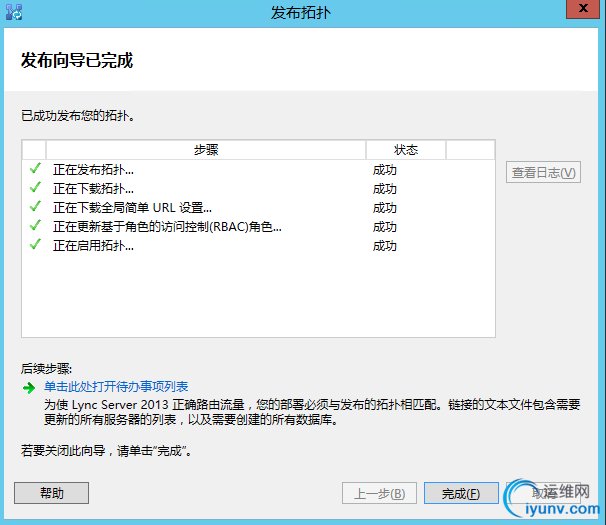

  11)完成后发布拓扑

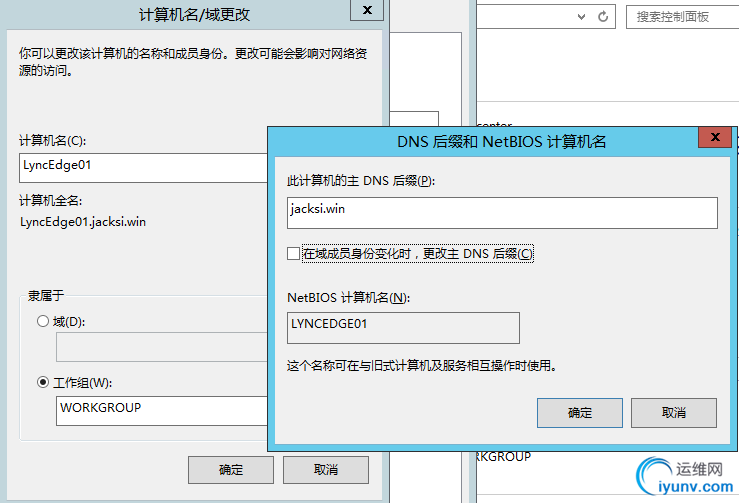

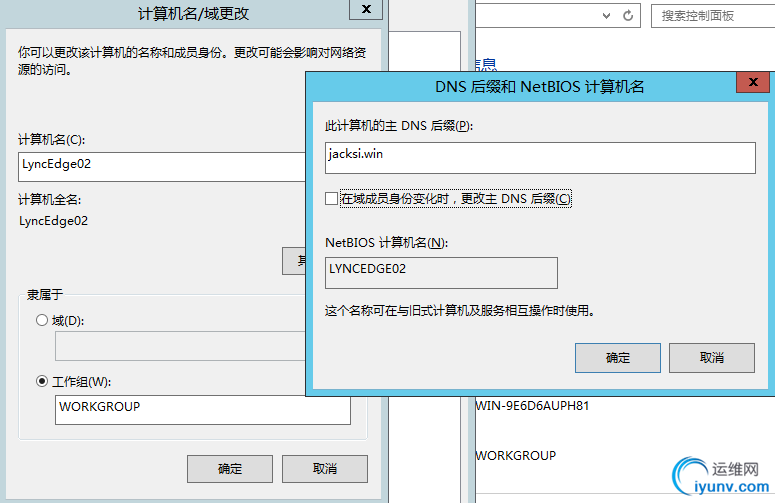

  = = 将LyncEdge添加DNS后缀


  = = DNS记录添加
  1)LyncEdge是池的名称,这里需要将持记录指向两台边缘服务器,指定IP地址必须是边缘服务器的内部网卡地址
  2)添加两台边缘服务器的FQDN

  = = 安装第一台LyncEdge

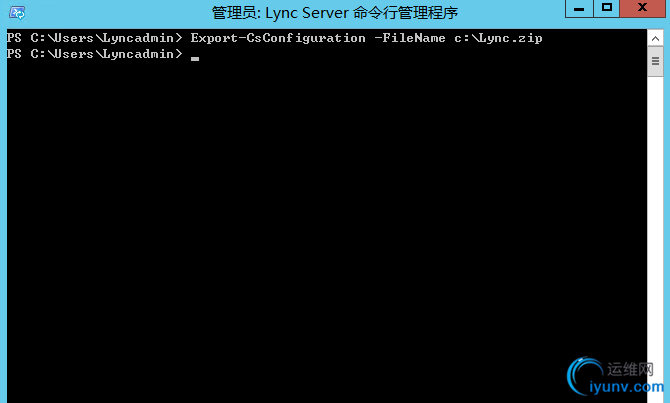

  1)需要将前端定义好的拓扑进行导出,文件后缀名必须是zip

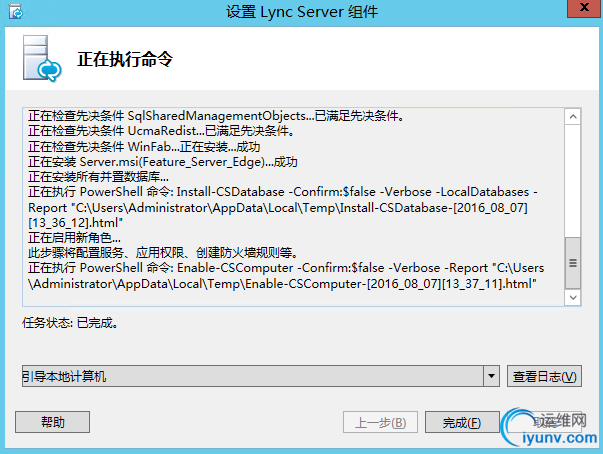

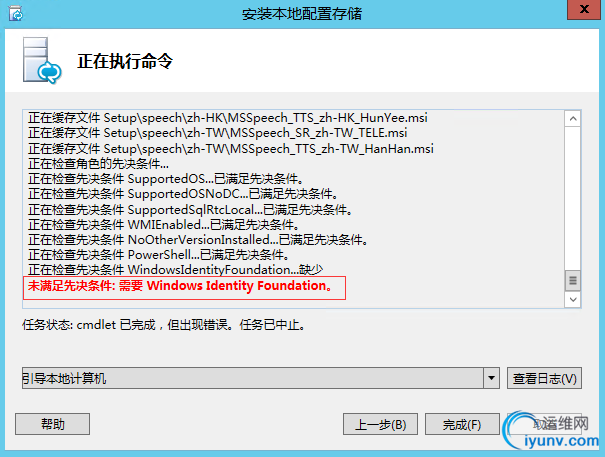

  2)首先完成一些先决条件,需要安装Windows>

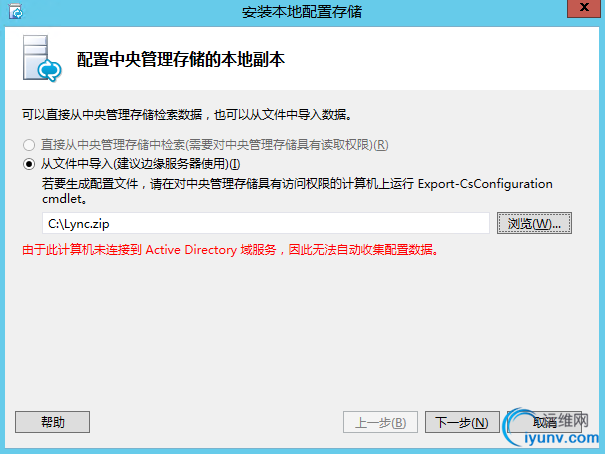

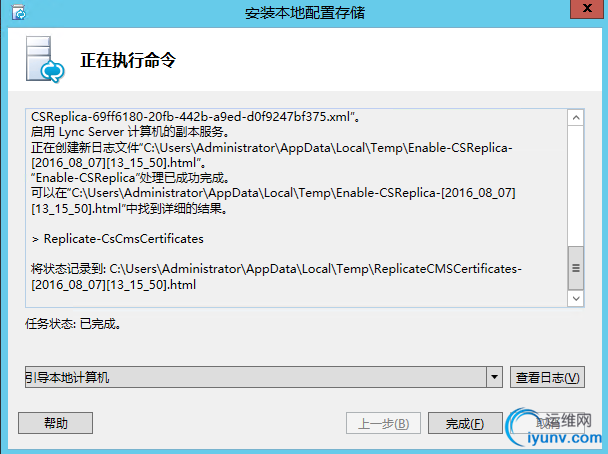

  3)安装本地配置存储,将之前导出的zip文件打开 DSC00016.png


  = = 第一台LyncEdge配置证书

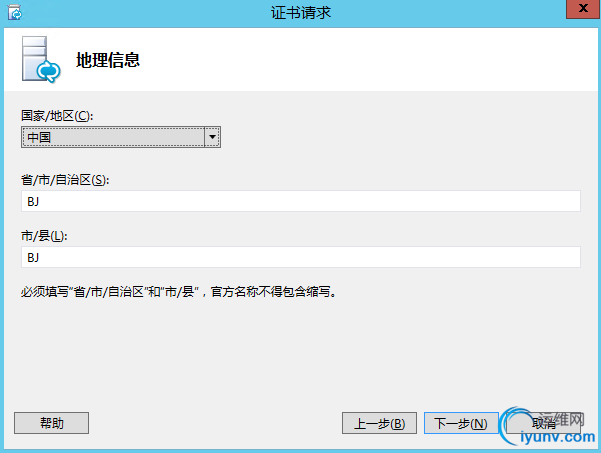

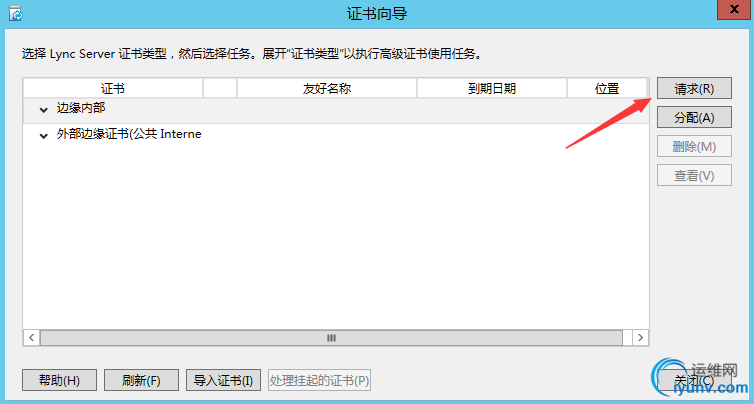

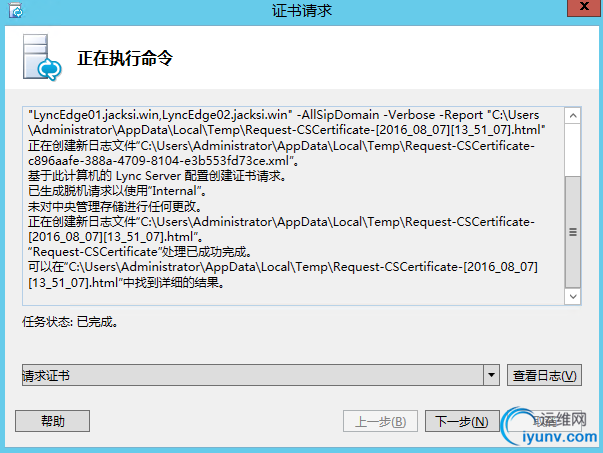

  1)请求边缘内部证书

  因为边缘服务器没有加入域,只能申请脱机证书请求

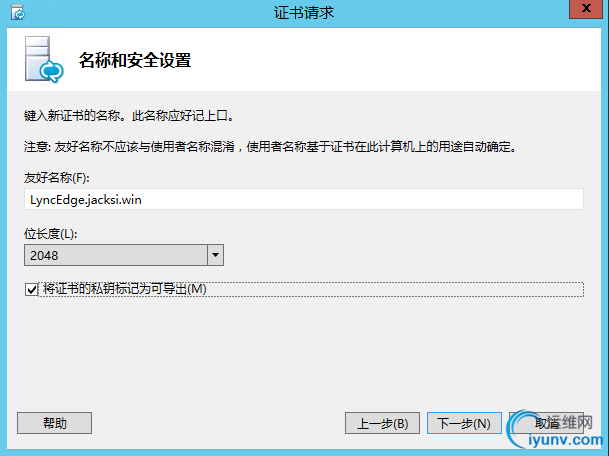

  友好名称填写边缘服务器内部边缘池的FQDN,标记私钥可导出(稍后会将证书导入给LyncEdge02)

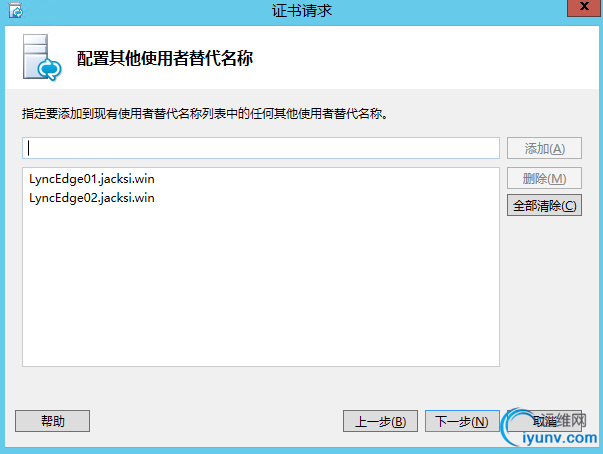

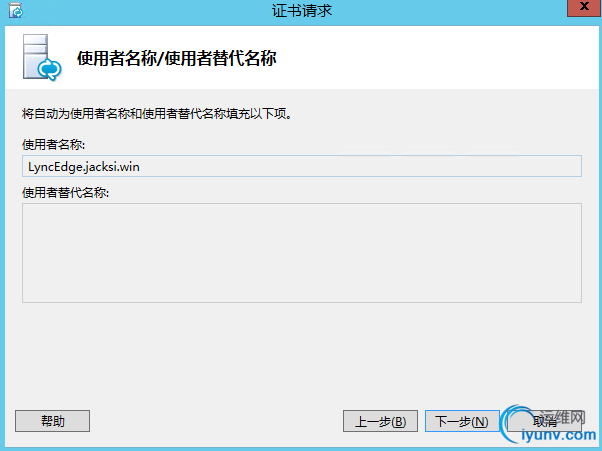

  使用者名称添加两台LyncEdge服务器

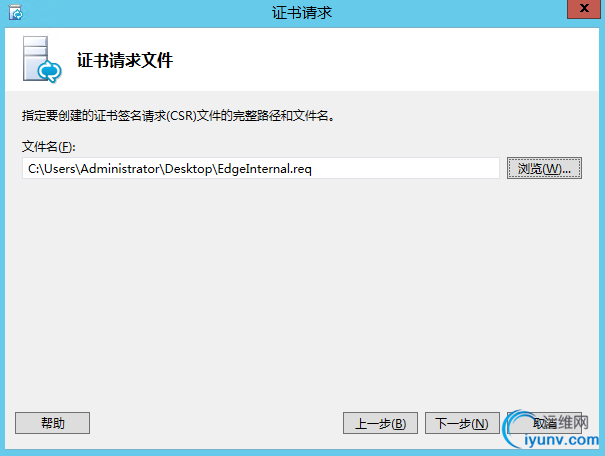

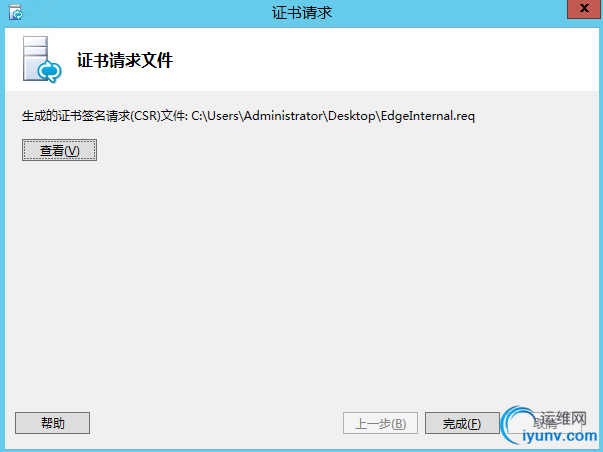

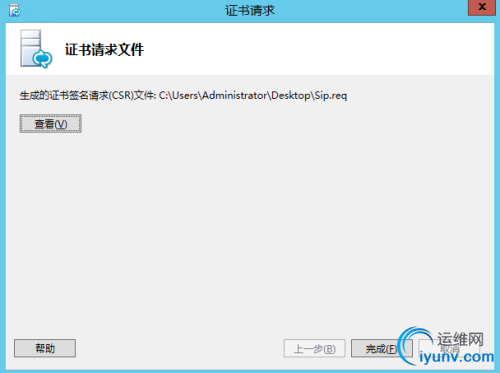

  填写一个req后缀的文件名称

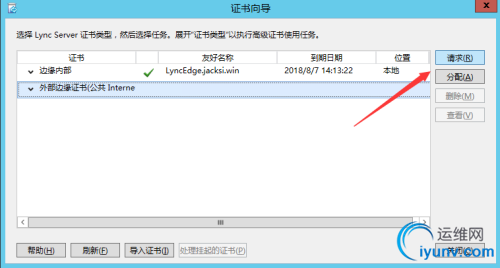

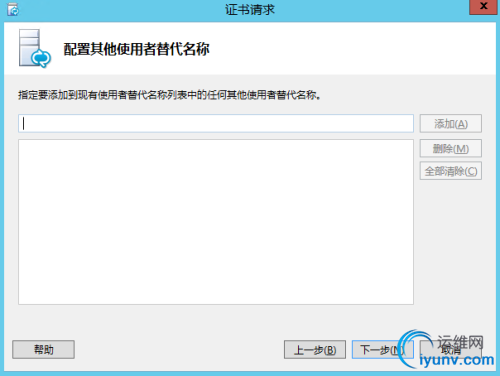

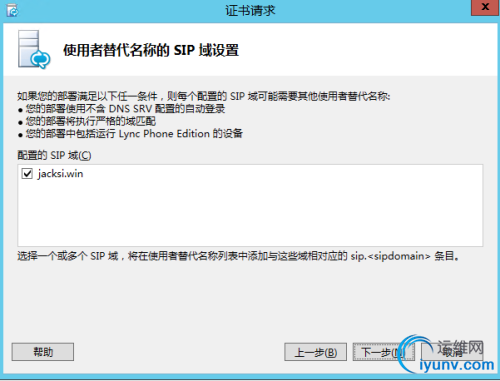

  2)申请外部边缘证书
DSC00028.png DSC00029.png

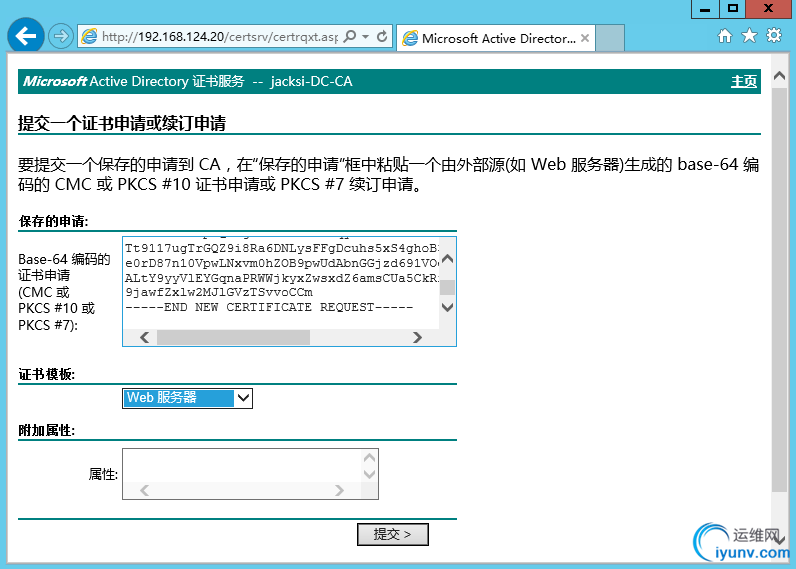

  3)Web页面完成证书申请
  将之前两个后缀req文件使用文本文档打开,将文件内容复制到框中,证书模板使用Web服务器

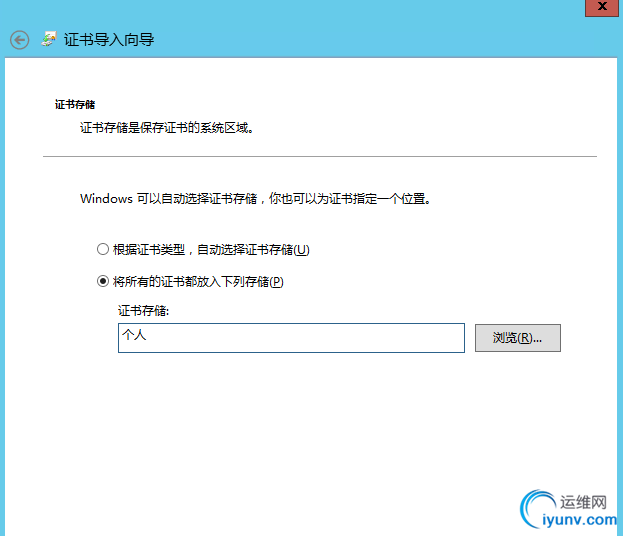

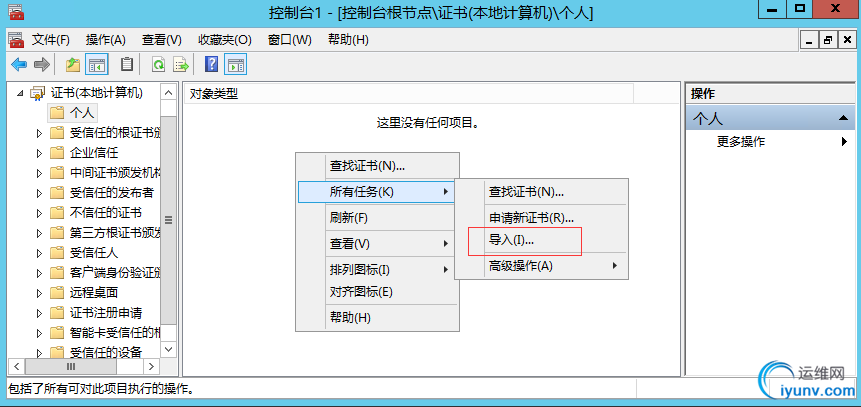

  4)证书申请完成后,使用mmc导入证书,也可以使用安装向导中的导入,相同操作将两张证书都进行导入,

  证书存储到个人中

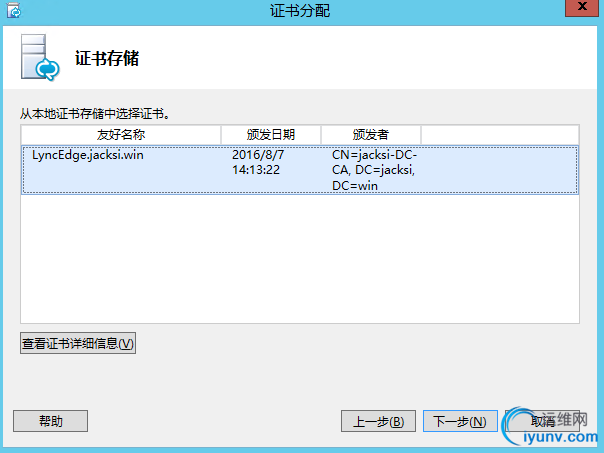

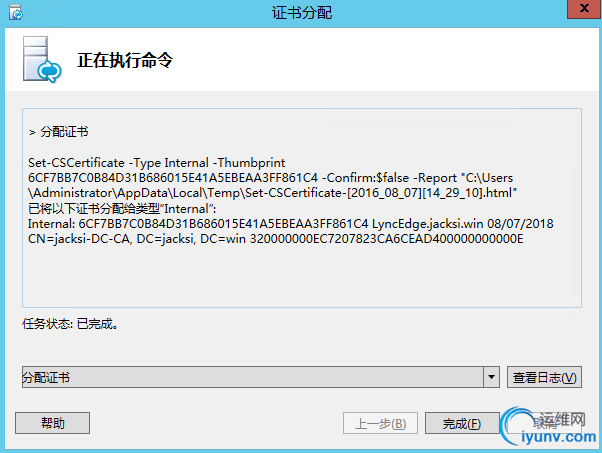

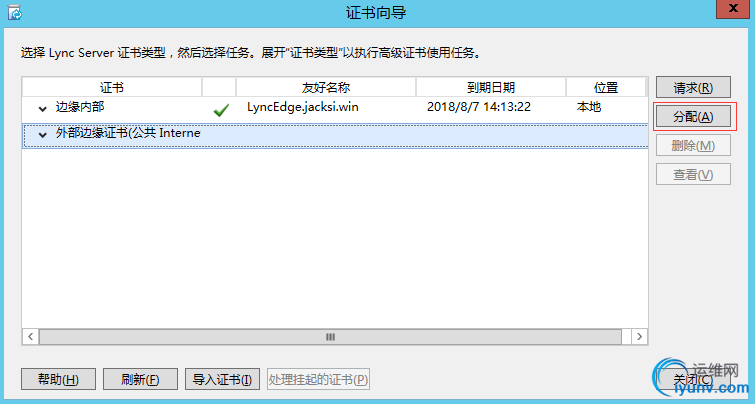

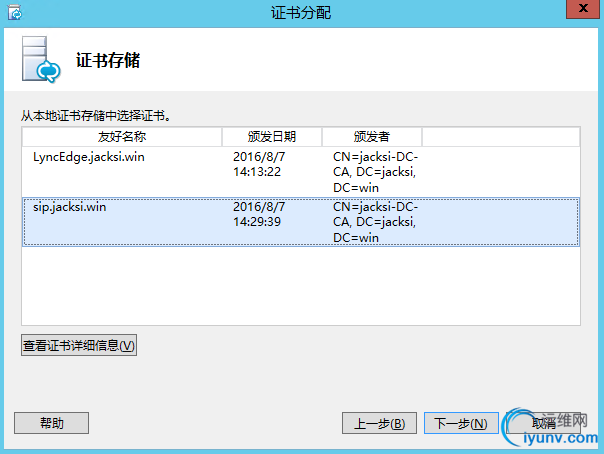

  分配LyncEdge内部证书


  5)分配边缘外部证书

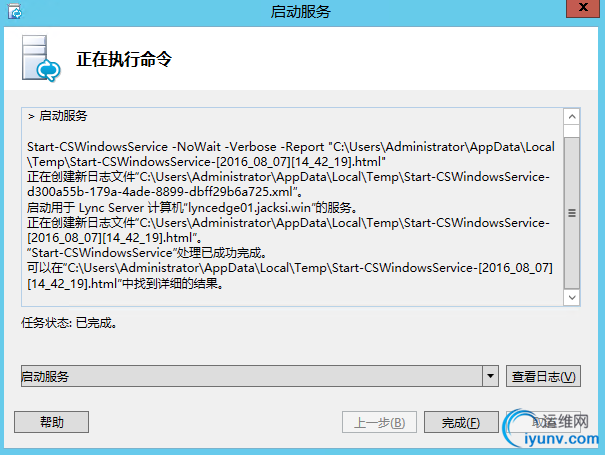

  6)启动Lync服务

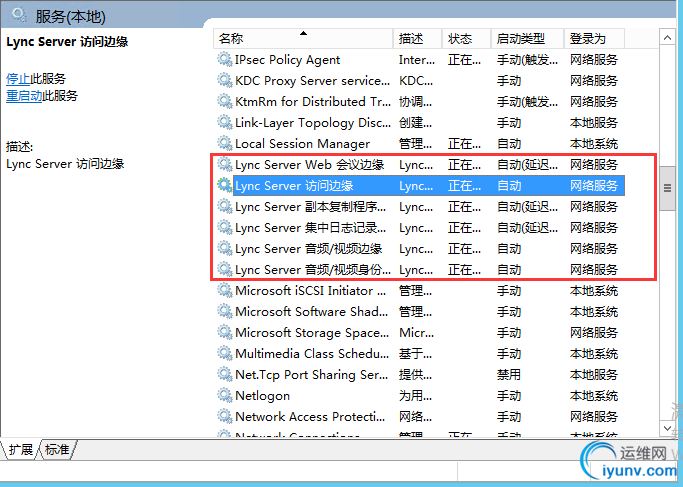

  7)Lync服务启动情况

  = = 第二台LyncEdge安装
  1)这里不做截图了,安装步骤唯一不同就是证书处理方法
  2)首先安装两个先决条件
  3)安装本地存储时添加Lync.zip文件
  4)处理证书时不需要重新申请,将LyncEdge01的Lync证书进行导出,导入LyncEdge02即可
  5)启动Lync服务,完成安装
  下章进行外网发布以及外网功能测试
