如何使用GNS3和Cisco IOU搭建路由交换实验-IOU篇

wfds

前面介绍了GNS3的概念，安装，配置和使用，本篇将介绍怎么利用GNS3配置IOU从而实现使用GNS3和Cisco IOU搭建路由交换实验。
由于本篇篇幅较长，所以先过一下大纲：
1. IOU模拟环境介绍
2. IOU软件环境的准备
3. VMware虚拟机的安装、导入和配置
4. IOU镜像的上传
5. GNS3的配置
6. IOU模拟环境的实现
IOU模拟环境介绍IOU即IOS On Unix，最初是由思科内部人员开发来测试IOS的平台，后来流传到互联网经网友改进有了后来的WEB IOU。而GNS3从1.0版本后就开始整合了IOU，GNS3的IOU相比WEB IOU在拓扑的构建方面方便灵活了很多。IOU的后端运行环境是基于Unix的操作系统，该系统可以运行在Oracle VirtualBox或者VMware的虚拟机上。由于是把IOU镜像运行在Unix系统上，所以对物理机资源的占用非常低。

IOU的运行环境如上图所示：IOS运行在Dynamips模拟的GNS3本地服务器中，GNS3以C/S的web模式通过127.0.0.1:8000访问运行在物理机上的GNS3本地服务器；IOU镜像运行在GNS3称为远程服务器的VMware虚拟机Unix系统中，GNS3以C/S的web模式通过192.168.61.128：8000和VMware上的Unix系统通信。
IOU软件环境的准备要实现在GNS3上配置并运行IOU需要用到下面软件：
· GNS3 1.3.2 for Windows
· GNS3 IOU VM
· VMware虚拟机

注意：建议IOU的版本和GNS3的版本保持一致！
VMware虚拟机的安装、导入和配置VMware虚拟机的安装，这里就不介绍了，网上一搜教程一堆。
把下载的虚拟机模板-GNS3 IOU VM_1.3.2.ova导入到VMware中。
如下图所示，打开VMware软件，选择打开虚拟机：

选择下载好的虚拟机模板-GNS3 IOU VM_1.3.2.ova

如下图，单击“Import”把虚拟机导入VMware

此时，会弹出如下错误提示，单击“Retry”重试

如下图所示，已经成功把虚拟机模板导入VMware中：

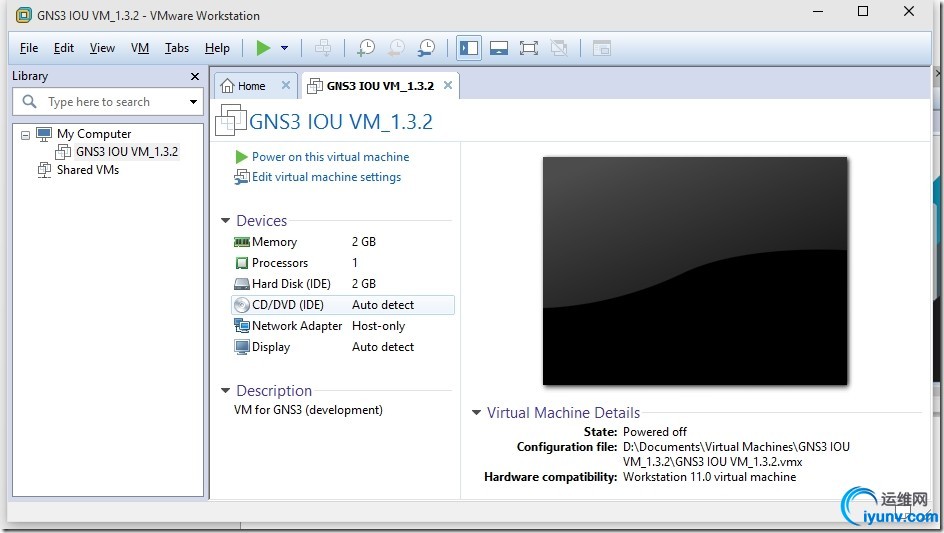

单击“Power on this virtual machine”启动刚刚导入的虚拟机：

如下图所示，成功登陆到IOU虚拟机：


如下图所示，运行ifconfig获取IOU Unix系统的网卡IP配置信息，从下图可以知道该IOU Unix虚机的IP为192.168.61.128，记住该IP地址，后面在配置GNS3 IOU的时候需要用到。

利用文本编辑器nano，查看虚拟机的网卡配置信息：

通过下图可以看出，eth0网卡的IP地址是通过DHCP动态获取的

通过查看该IOU虚拟机模板的网络配置可知道网卡的连接方式为“Host-Only”

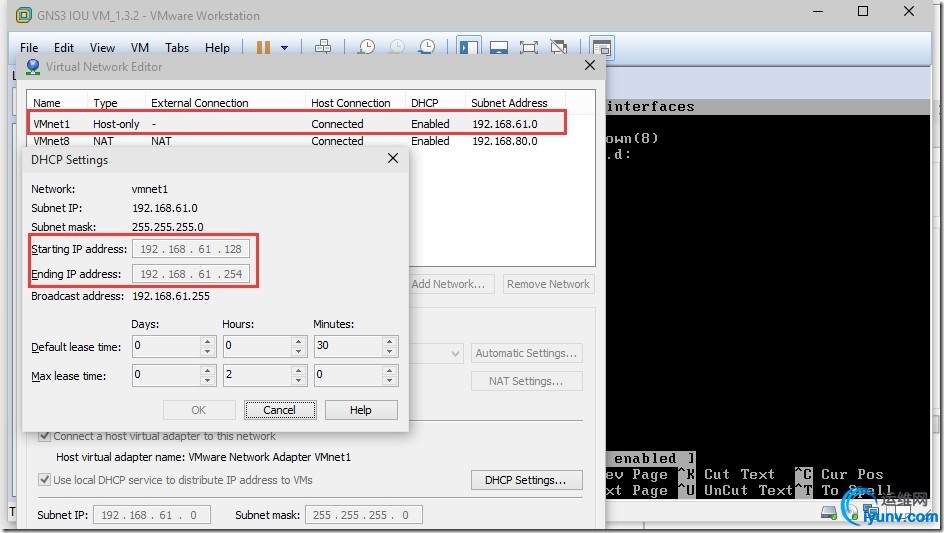

通过，查看VMware上的”Host-Only”网络配置，确认IOU虚拟机的IP地址就是从”VMnet1”的DHCP服务器得到的第一个IP地址-192.168.61.128。

如果不想让虚拟机自动从VMnet1获取IP地址而是手动填写静态IP地址的话，可以通过下面的配置例子来修改eth0的IP信息：

IOU镜像的上传在物理机上打开浏览器，输入IOU Unix虚拟机的IP地址，打开IOU镜像上传界面，如下图所示：

把下载的IOU镜像一一上传到IOU虚拟机上，IOU镜像可以从网上搜索或者CISCO官网获得：

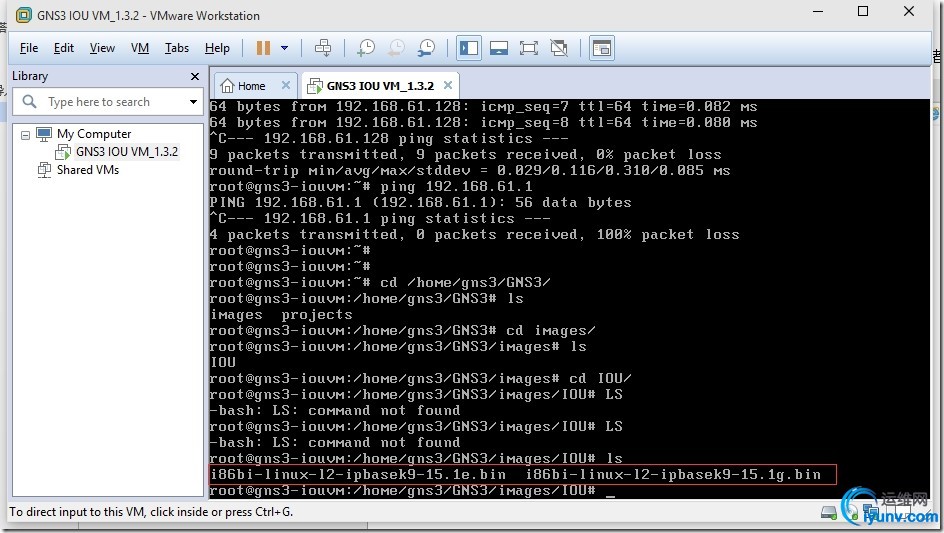

我们可以到IOU Unix虚拟机上进行确认镜像是否已经上传成功：

通过上图我们可以确认镜像已经上传成功！

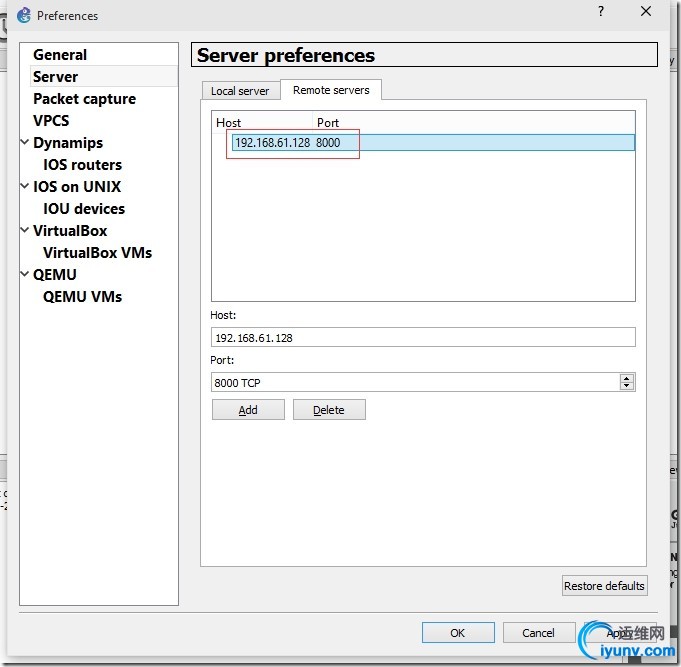

GNS3的配置如下图所示，在“Remote servers”里添加IOU Unix虚拟机的IP地址实现GNS3和IOU虚拟机的通讯！
+
上面有一个需要注意的地方：就是在配置远程服务器IP地址的时候可以把该地址和本地服务器的地址指向同一个网段，但是本地服务器的端口号不要和远程服务器的端口号一样，例如可以把本地服务器的端口号设置成8001，远程服务器的设置成8000。这样既不会有端口号的冲突也可以让本地服务器的IOS模拟设备和远程服务器的IOU模拟设备进行互联！

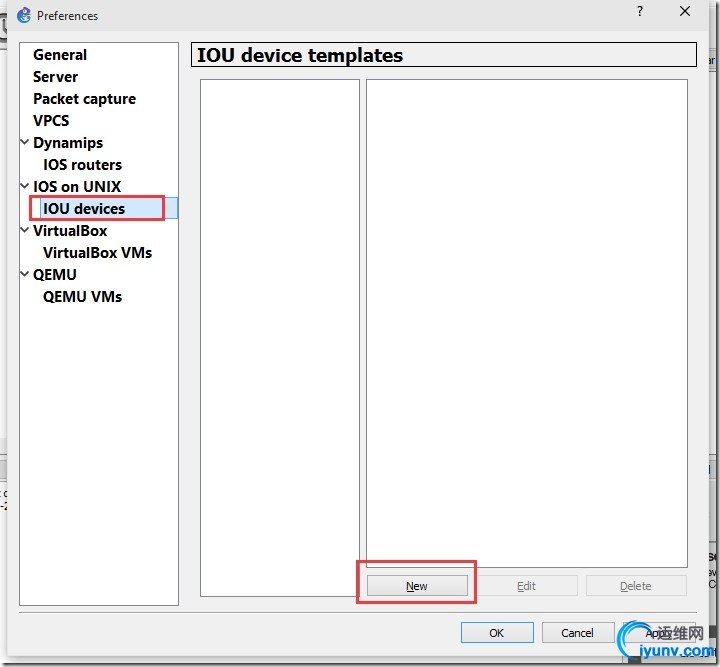

找到如下图的位置，把IOU许可文件导入GNS3中，该文件可以从GNS3官网下载到，或者在搜索引擎搜索到。

IOU模拟环境的实现看图说话吧！

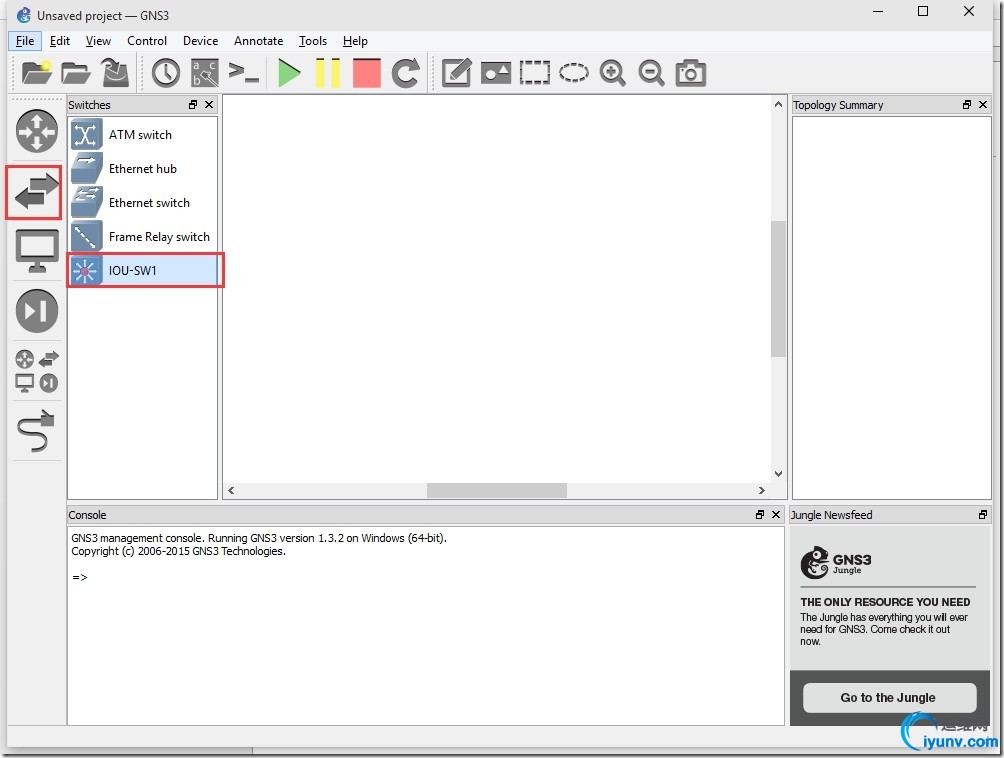

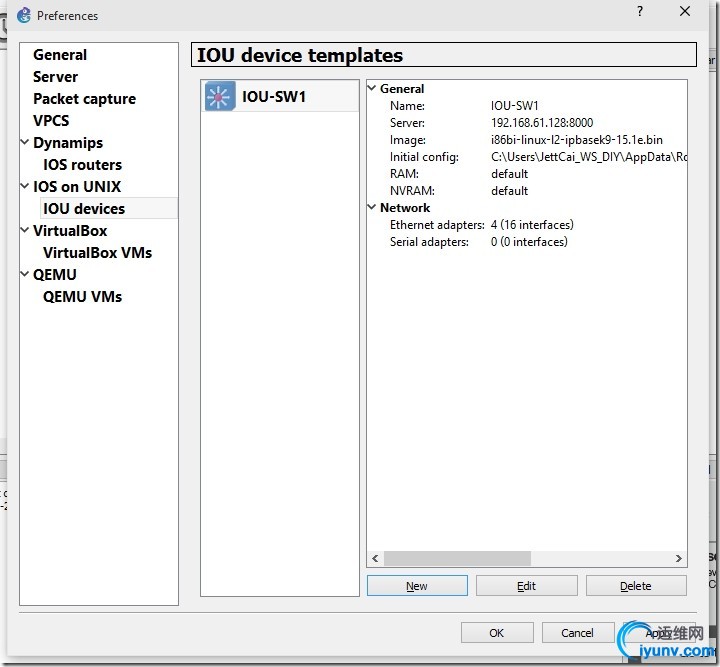

新建的IOU设备就出现在下图所示的界面里了:

接下来，就可以利用IOU设备进行实验了：

如下图所示，双击IOU1设备即可进入控制台配置界面：

从上图可以看出IOU对系统资源的占用很少。

IOU设备是从端口号2000开始计算的。
好了，到此《利用GNS3和CISCO IOU搭建路由交换系列》就全部介绍完毕！希望对刚接触GNS3和IOU的朋友能得到一定的帮助！
