　　V 7 keepalived+[nginx,haproxy]
　　环境：
　　[root@node1 ~]# uname -a
　　Linux node1.magedu.com2.6.32-358.el6.x86_64 #1 SMP Tue Jan 29 11:47:41 EST 2013 x86_64 x86_64 x86_64GNU/Linux
　　准备：
　　VIP（192.168.41.222）
　　node1（nginx|haproxy’s master，192.168.41.133，安装nginx|haproxy和keepalived）
　　node2（nginx|haproxy’s backup，192.168.41.134，安装nginx|haproxy和keepalived）
　　node3（后端RS1，192.168.41.135，安装httpd）
　　node4（后端RS2，192.168.41.136，安装httpd）
　　注：node{1,2}要高可用，配置双机互信，时间同步
　　1、keepalived+nginx（nginx的安装参考《第三阶段（十五）理解LNMP》）：
　　node{1,2}-side：
　　[root@node1 ~]# yum -y groupinstall “Desktop Platform” “Desktop Platform Development” "Server Platform Development" “Development tools” “Compatibility libraries”（将这几个开发平台和兼容库安装上，防止编译时依赖某个库文件还要单独安装）
　　[root@node1 ~]# tar xf keepalived-1.2.19.tar.gz
　　[root@node1 ~]# cd keepalived-1.2.19
　　[root@node1 keepalived-1.2.19]# ./configure --help
　　[root@node1 keepalived-1.2.19]# ./configure --prefix=/usr/local/keepalived
　　[root@node1 keepalived-1.2.19]# make && make install
　　[root@node1 keepalived-1.2.19]# cd /usr/local/keepalived/
　　[root@node1 keepalived]# ls
　　bin etc  sbin  share
　　[root@node1 keepalived]# cp bin/genhash /bin
　　[root@node1 keepalived]# cp etc/rc.d/init.d/keepalived /etc/rc.d/init.d/
　　[root@node1 keepalived]# cp etc/sysconfig/keepalived /etc/sysconfig/
　　[root@node1 keepalived]# mkdir /etc/keepalived
　　[root@node1 keepalived]# cp -r etc/keepalived/* /etc/keepalived/
　　[root@node1 keepalived]# cp sbin/keepalived /sbin/
　　[root@node1 keepalived]# cd
　　[root@node1 ~]# vim /etc/man.config（添加一行，这样可以直接使用#man  keepalived.conf，否则要指定路径#man  -M /usr/local/keepalived/share/man keepalived.conf）
　　MANPATH /usr/local/keepalived/share/man
　　[root@node1 ~]# . !$
　　注：编译安装时可使用#./configure --sysconfidr=/etc --bindir=/bin --sbindir=/sbin--mandir=/usr --prefix=/usr/local/keepalived这样在安装完成后省去以上复制的几步
　　[root@node1 ~]# chkconfig --add keepalived
　　[root@node1 ~]# chkconfig keepalived on
　　[root@node1 ~]# chkconfig --list keepalived
　　keepalived           0:off 1:off 2:on 3:on 4:on 5:on 6:off
　　node1-side：
　　[root@node1 ~]# cd /etc/keepalived/
　　[root@node1 keepalived]# cp keepalived.conf keepalived.conf.bak
　　[root@node1 keepalived]# vim keepalived.conf
　　! Configuration File for keepalived
　　global_defs {
　　notification_email {
　　root@localhost
　　}
　　notification_email_from keepalived@localhost
　　smtp_server 127.0.0.1
　　smtp_connect_timeout 30
　　router_id LVS_DEVEL
　　}
　　vrrp_instance VI_1 {
　　state MASTER
　　interface eth0
　　virtual_router_id 51
　　mcast_src_ip 192.168.41.133
　　priority 100
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1111
　　}
　　virtual_ipaddress {
　　192.168.41.222/32 dev eth0 label eth0:0
　　}
　　}
　　[root@node1 keepalived]# scp keepalived.conf node2:/etc/keepalived/
　　keepalived.conf                   100%  485    0.5KB/s   00:00
　　node2-side：
　　[root@node2 keepalived]# vim keepalived.conf
　　! Configuration File for keepalived
　　global_defs {
　　notification_email {
　　root@localhost
　　}
　　notification_email_from keepalived@localhost
　　smtp_server 127.0.0.1
　　smtp_connect_timeout 30
　　router_id LVS_DEVEL
　　}
　　vrrp_instance VI_1 {
　　state BACKUP
　　interface eth0
　　virtual_router_id51
　　mcast_src_ip 192.168.41.134
　　priority 99
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1111
　　}
　　virtual_ipaddress {
　　192.168.41.222/32 dev eth0 label eth0:0
　　}
　　}
　　注：mcast_src_ip  （绑定当前node地址，多播方式。default IP for binding vrrpd is the primary IP on interface. If you want to hide location of vrrpd, use this IP as src_addr for multicast or unicast vrrp packets. (since it’s multicast, vrrpd will get the reply packet no matter what src_addr is used).）
　　node{1,2}-side：
　　[root@node1 ~]# vim /etc/nginx/nginx.conf
　　http {
　　include       mime.types;
　　default_type  application/octet-stream;
　　sendfile        on;
　　keepalive_timeout  65;
　　upstream websrvs {
　　server 192.168.41.135 weight=1 max_fails=2 fail_timeout=2;
　　server 192.168.41.136 weight=1 max_fails=2 fail_timeout=2;
　　server 127.0.0.1:8080 backup;
　　}
　　server {
　　listen       80;
　　server_name  localhost;
　　location / {
　　proxy_pass http://websrvs;
　　proxy_set_header X-Real-IP $remote_addr;
　　}
　　error_page   500 502 503 504  /50x.html;
　　location = /50x.html {
　　root   html;
　　}
　　}
　　server {
　　listen 8080;
　　server_name localhost;
　　location / {
　　root /web/errorpages;
　　index index.html;
　　}
　　}
　　}
　　[root@node1 ~]# cat /web/errorpages/index.html
　　Sorry,the server is maintaining
　　node{3,4}-side：
　　[root@node3 ~]# service httpd status
　　httpd (pid 2332) 正在运行...
　　[root@node4 ~]# service httpd status
　　httpd (pid 12734) 正在运行...
　　node-side：
　　[root@node1 ~]# elinks -dump http://192.168.41.135
　　RS1.magedu.com
　　[root@node1 ~]# elinks -dump http://192.168.41.136
　　RS2.magedu.com
　　[root@node1 ~]# service nginx start
　　正在启动 nginx：                                           [确定]
　　[root@node1 ~]# service keepalived start
　　正在启动 keepalived：                                     [确定]
　　node2-side：
　　[root@node2 ~]# elinks -dump http://192.168.41.136
　　RS2.magedu.com
　　[root@node2 ~]# elinks -dump http://192.168.41.135
　　RS1.magedu.com
　　[root@node2 ~]# service nginx start
　　正在启动 nginx：                                           [确定]
　　[root@node2 ~]# service keepalived start
　　正在启动 keepalived：                                     [确定]
　　测试：

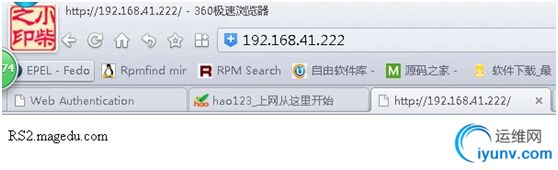

　　再次刷新后

　　[root@node1 ~]# ifconfig eth0:0（由此可知当前是node1是活动状态）
　　eth0:0   Link encap:Ethernet  HWaddr00:0C:29:E2:18:0E
　　inet addr:192.168.41.222 Bcast:0.0.0.0  Mask:255.255.255.255
　　UP BROADCAST RUNNING MULTICAST MTU:1500  Metric:1
　　[root@node2 ~]# ifconfig eth0:0
　　eth0:0   Link encap:Ethernet  HWaddr00:0C:29:CC:D9:CD
　　UP BROADCAST RUNNING MULTICAST MTU:1500  Metric:1
　　[root@node3 ~]# service httpd stop
　　停止httpd：                                              [确定]
　　[root@node4 ~]# service httpd stop
　　停止 httpd：                                              [确定]

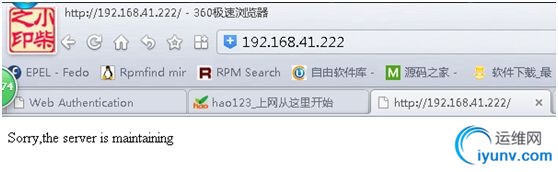

　　再次刷新页面

　　[root@node3 ~]# service httpd start
　　正在启动 httpd：                                           [确定]
　　[root@node4 ~]# service httpd start
　　正在启动 httpd：                                           [确定]
　　[root@node1 ~]# service keepalived stop
　　停止 keepalived：                                          [确定]
　　再次访问网页正常
　　[root@node1 ~]# ifconfig eth0:0
　　eth0:0   Link encap:Ethernet  HWaddr00:0C:29:E2:18:0E
　　UP BROADCAST RUNNING MULTICAST MTU:1500  Metric:1
　　[root@node2 ~]# ifconfig eth0:0（将node1上的keepalived停掉，切换至node2，可正常提供服务）
　　eth0:0   Link encap:Ethernet  HWaddr00:0C:29:CC:D9:CD
　　inet addr:192.168.41.222  Bcast:0.0.0.0 Mask:255.255.255.255
　　UP BROADCAST RUNNING MULTICAST MTU:1500  Metric:1
　　以上仅实现当node1或node2主机故障（或网络故障，或keepalived服务故障）时，可自动切换，但在nginx服务故障时并不能检测到，由此进一步配置
　　[root@node1 ~]# service keepalived start
　　正在启动 keepalived：                                     [确定]
　　node{1,2}-side：
　　[root@node1 ~]# vim /etc/keepalived/keepalived.conf
　　! Configuration File for keepalived
　　global_defs {
　　notification_email {
　　root@localhost
　　}
　　notification_email_from keepalived@localhost
　　smtp_server 127.0.0.1
　　smtp_connect_timeout 30
　　router_id LVS_DEVEL
　　}
　　vrrp_script nginx_check {
　　script "[[ `ps -C nginx --no-header` -eq 0 ]] && exit 1 || exit 0"
　　interval 1
　　weight -5
　　fall 2
　　rise 1
　　}
　　vrrp_instance VI_1 {
　　state MASTER
　　interface eth0
　　virtual_router_id 51
　　mcast_src_ip 192.168.41.133
　　priority 100
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1111
　　}
　　virtual_ipaddress {
　　192.168.41.222/32 dev eth0 label eth0:0
　　}
　　track_script {
　　nginx_check
　　}
　　}
　　这样能实现在node1（master）上的nginx服务down掉或者故障后会自动转移到node2（backup）
　　2、keepalived+haproxy：
　　node{1,2}-side：
　　[root@node1 ~]# vim /etc/haproxy/haproxy.cfg
　　global
　　log         127.0.0.1 local2
　　chroot     /var/lib/haproxy
　　pidfile     /var/run/haproxy.pid
　　maxconn     4000
　　user        haproxy
　　group       haproxy
　　daemon
　　stats socket /var/lib/haproxy/stats
　　defaults
　　mode                    http
　　log                     global
　　option                  httplog
　　option                 dontlognull
　　option http-server-close
　　option forwardfor       except127.0.0.0/8
　　option                  redispatch
　　retries                 3
　　timeout http-request    10s
　　timeout queue           1m
　　timeout connect         10s
　　timeout client          1m
　　timeout server          1m
　　timeout http-keep-alive 10s
　　timeout check           10s
　　maxconn                 3000

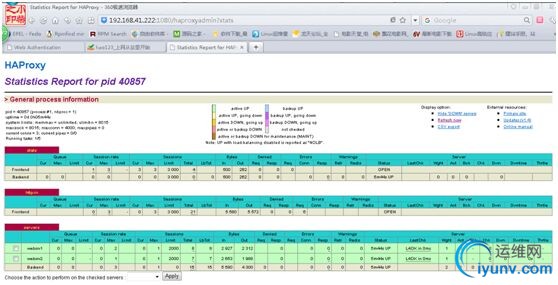

　　listen stats
　　mode http
　　bind 0.0.0.0:1080
　　stats enable
　　stats hide-version
　　stats uri     /haproxyadmin?stats
　　stats realm   Haproxy\ Statistics
　　stats auth    admin:admin
　　stats admin if TRUE
　　frontend http-in
　　bind *:80
　　mode http
　　log global
　　option httpclose
　　option logasap
　　option dontlognull
　　capture request  header Host len20
　　capture request  header Refererlen 60
　　default_backend servers
　　backend servers
　　balance roundrobin
　　server websrv1 192.168.41.135:80 check maxconn 2000
　　server websrv2 192.168.41.136:80 check maxconn 2000
　　node1-side：
　　[root@node1 ~]# vim /etc/keepalived/keepalived.conf
　　! Configuration File for keepalived
　　global_defs {
　　notification_email {
　　root@localhost
　　}
　　notification_email_from keepalived@localhost
　　smtp_server 127.0.0.1
　　smtp_connect_timeout 30
　　router_id LVS_DEVEL
　　}
　　vrrp_script haproxy_check {
　　script "/etc/keepalived/haproxy_check.sh"
　　interval 1
　　weight 5
　　}
　　vrrp_instance VI_1 {
　　state MASTER
　　interface eth0
　　virtual_router_id 51
　　mcast_src_ip 192.168.41.133
　　priority 100
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1111
　　}
　　virtual_ipaddress {
　　192.168.41.222/32 dev eth0 label eth0:0
　　}
　　track_script{
　　haproxy_check
　　}
　　}
　　node2-side：
　　[root@node2 ~]# vim /etc/keepalived/keepalived.conf
　　! Configuration File for keepalived
　　global_defs {
　　notification_email {
　　root@localhost
　　}
　　notification_email_from keepalived@localhost
　　smtp_server 127.0.0.1
　　smtp_connect_timeout 30
　　router_id LVS_DEVEL
　　}
　　vrrp_script haproxy_check {
　　script "/etc/keepalived/haproxy_check.sh"
　　interval 1
　　weight 5
　　}
　　vrrp_instance VI_1 {
　　state BACKUP
　　interface eth0
　　virtual_router_id 51
　　mcast_src_ip 192.168.41.134
　　priority 99
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1111
　　}
　　virtual_ipaddress {
　　192.168.41.222/32 dev eth0 label eth0:0
　　}
　　track_script{
　　haproxy_check
　　}
　　}
　　node{1,2}-side：
　　[root@node1 ~]# vim /etc/keepalived/haproxy_check.sh
　　#!/bin/bash
　　#
　　if [ `ps -C haproxy --no-header | wc -l` -eq 0 ] ; then
　　service haproxy start
　　fi
　　if [ `ps -C haproxy --no-header | wc -l` -eq 0 ] ; then
　　service keepalived stop
　　fi
　　[root@node1 ~]# chmod +x !$
　　[root@node1 ~]# scp /etc/keepalived/haproxy_check.sh node2:/etc/keepalived/
　　[root@node1 ~]# service haproxy start
　　正在启动 haproxy：                                         [确定]
　　[root@node1 ~]# service keepalived start
　　正在启动 keepalived：                                      [确定]
　　[root@node2 ~]# service haproxy start
　　正在启动 haproxy：                                         [确定]
　　[root@node2 ~]# service keepalived start
　　正在启动 keepalived：                                     [确定]

　　[root@node1 ~]# ifconfig eth0:0（当前活动节点在node1上）
　　eth0:0   Link encap:Ethernet  HWaddr00:0C:29:E2:18:0E
　　inet addr:192.168.41.222 Bcast:0.0.0.0 Mask:255.255.255.255
　　UP BROADCAST RUNNING MULTICAST MTU:1500  Metric:1
　　[root@node1 ~]# service haproxy stop（停止haproxy服务后，依照haproxy_check.sh脚本会再次启动它，如果仍无法启动时将会把当前活动node的keepalived服务停掉，停掉后会自动切换出去）
　　停止 haproxy：                                             [确定]
　　[root@node1 ~]# service haproxy status
　　haproxy (pid  43028) 正在运行...
　　[root@node1 ~]# service keepalived stop（模拟keepalived服务停止后，切换至node2）
　　停止 keepalived：                                          [确定]
　　[root@node1 ~]# ifconfig eth0:0
　　eth0:0   Link encap:Ethernet  HWaddr00:0C:29:E2:18:0E
　　UP BROADCAST RUNNING MULTICAST MTU:1500  Metric:1
　　[root@node2 keepalived]# cd
　　[root@node2 ~]# ifconfig eth0:0
　　eth0:0   Link encap:Ethernet  HWaddr00:0C:29:CC:D9:CD
　　inet addr:192.168.41.222 Bcast:0.0.0.0 Mask:255.255.255.255
　　UP BROADCAST RUNNING MULTICAST MTU:1500  Metric:1
