　　使用nginx+Apache负载均衡及动静分离
　　介绍
　　LB负载均衡集群分两类： LVS （四层）和 nginx或haproxy （七层）
　　客户端都是通过访问分发器的VIP来访问网站 在七层中的网站页面有： .php .html .png .jpeg .jsp 等， 有动态页面有静态页面。 需要在应用层基于不同的应用进行分发。

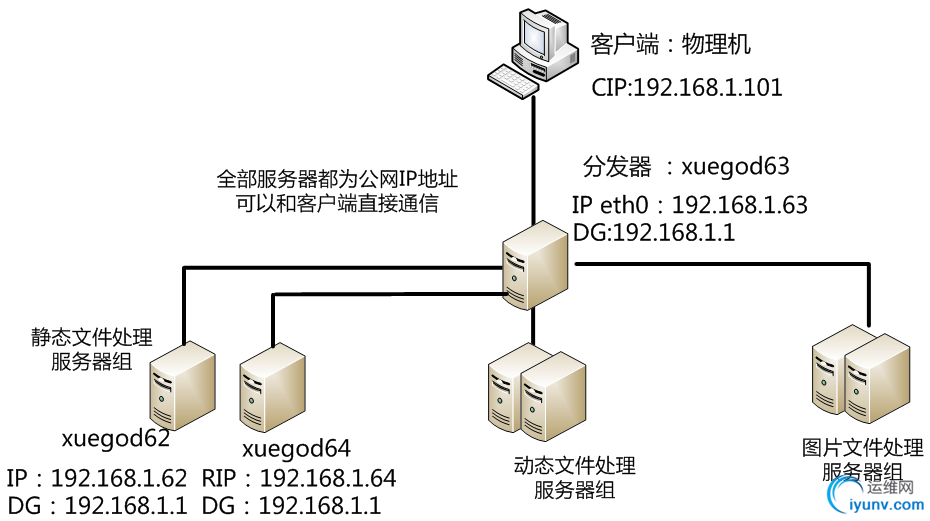

　　一：实验拓扑图：
　　

　　二：实验目标
　　实战：使用Apache+nginx实现动静分离的负载均衡集群
　　三：实验环境
　　主机作用分类
　　主机名
　　IP地址
　　安装软件
　　Nginx，代理服务器
　　xuegod63.cn
　　192.168.1.63
　　nginx-1.8.0.tar.gz
　　Apache，静态页面处理
　　xuegod62.cn
　　192.168.1.62
　　http
　　Apache，静态页面处理
　　xuegod64.cn
　　192.168.1.64
　　http
　　Apache，动态页面处理
　　xuegod62.cn
　　192.168.1.62
　　http
　　Apache，动态页面处理
　　xuegod64.cn
　　192.168.1.64
　　http
　　Apache，图片处理
　　xuegod62.cn
　　192.168.1.62
　　http
　　Apache，图片处理
　　xuegod64.cn
　　192.168.1.64
　　http
　　
　　四：实验代码
　　1、配置分发器xuegod63（代理服务器）
　　1）安装nginx时必须先安装相应的编译工具
　　[root@xuegod63 ~]#yum -y install gcc gcc-c++ autoconf automake
　　[root@xuegod63 ~]#yum -y install zlib zlib-devel openssl openssl-devel pcre pcre-devel
　　zlib:  nginx提供gzip模块，需要zlib库支持
　　openssl:nginx提供ssl功能
　　pcre:支持地址重写rewrite功能
　　2）安装nginx：
　　[root@xuegod63 ~]# tar -zxvf nginx-1.8.0.tar.gz -C /usr/local/src/
　　[root@xuegod63 ~]# cd /usr/local/src/nginx-1.8.0/
　　[root@xuegod63 nginx-1.8.0]# ./configure --prefix=/server/nginx-1.8.0 --with-http_dav_module --with-http_stub_status_module --with-http_addition_module --with-http_sub_module --with-http_flv_module --with-http_mp4_module
　　参数解释：
　　--with-http_dav_module 启用ngx_http_dav_module支持（增加PUT,DELETE,MKCOL：创建集合,COPY和MOVE方法）默认情冴下为关闭，需编译开启
　　--with-http_stub_status_module 启用ngx_http_stub_status_module支持（获取nginx自上次启动以来的工作状态）
　　--with-http_addition_module 启用ngx_http_addition_module支持（作为一个输出过滤器，支持不完全缓冲，分部分响应请求）
　　--with-http_sub_module 启用ngx_http_sub_module支持（允许用一些其他文本替换nginx响应中的一些文本）
　　--with-http_flv_module 启用ngx_http_flv_module支持（提供寻求内存使用基于时间的偏移量文件）
　　--with-http_mp4_module 启用对mp4文件支持（提供寻求内存使用基于时间的偏移量文件）
　　3）编译和安装：
　　[root@xuegod63 nginx-1.8.0]#make -j 4
　　[root@xuegod63 nginx-1.8.0]#make install
　　4）生成运行nginx的用户：
　　[root@xuegod63 nginx-1.8.0]# useradd -u 8000 -s /sbin/nologin nginx
　　5）启动nginx：
　　[root@xuegod63 /]# /server/nginx-1.8.0/sbin/nginx
　　[root@xuegod63 nginx-1.8.0]# echo '/server/nginx-1.8.0/sbin/nginx & ' >> /etc/rc.local
　　6）测试： http://192.168.1.63/

　　
　　7）nginx服务日常操作：:
　　（1）测试配置文件是否正确语法：
　　[root@xuegod63 nginx-1.8.0]# /server/nginx-1.8.0/sbin/nginx -t
　　nginx: the configuration file /server/nginx-1.8.0/conf/nginx.conf syntax is ok
　　nginx: configuration file /server/nginx-1.8.0/conf/nginx.conf test is successful
　　（2）重新加载配置文件

　　[root@xuegod63 nginx-1.8.0]# /server/nginx-1.8.0/sbin/nginx -s>　　（3）关闭与开启nginx
　　[root@xuegod63 /]# /server/nginx-1.8.0/sbin/nginx -s stop
　　[root@xuegod63 /]# /server/nginx-1.8.0/sbin/nginx -s start #没有start参数
　　nginx: invalid option: "-s start"
　　7）配置nginx成为分发器，实现动静分离
　　[root@xuegod63 conf]# cd /server/nginx-1.8.0/conf #配置文件目录
　　[root@xuegod63 conf]# cp nginx.conf nginx.conf.back #备份一下配置文件
　　[root@xuegod63 conf]# vim nginx.conf
　　[root@xuegod63 nginx-1.8.0]# vim /server/nginx-1.8.0/conf/nginx.conf #指定启动nginx用户
　　改：# user nobody;
　　为：user nginx nginx;

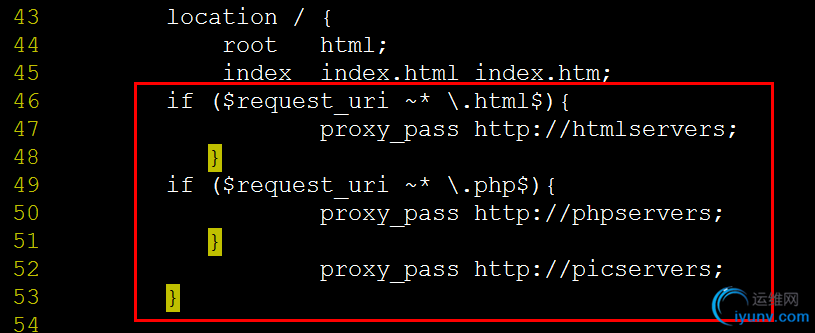

　　改：
　　43 location / {
　　44 root html;
　　45 index index.html index.htm; #在location / { 。。。} 中添加以下内容 #定义分发策略
　　index index.html index.htm;
　　if ($request_uri ~* \.html$){
　　proxy_pass http://htmlservers;  #匹配到htm静态类型访问的都会转到html服务池中
　　}
　　if ($request_uri ~* \.php$){
　　proxy_pass http://phpservers;  #匹配到php动态类型文件直接在nginx服务器上解析了
　　}
　　}
　　如图：

　　把一下内容注释掉，匹配到php动态类型文件直接在nginx服务器上解析了，不再解析给后端服务器：
　　如图：

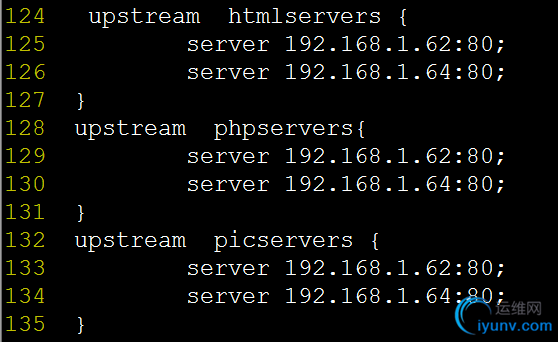

　　8）在配置文件nginx.conf的最后一行}前，添加以下内容：
　　upstream htmlservers { #定义静态文件负载均衡服务器组名称
　　server 192.168.1.62:80;
　　server 192.168.1.64:80;
　　}
　　upstream phpservers{ #定义动态文件负载均衡服务器组名称
　　server 192.168.1.62:80;
　　server 192.168.1.64:80;
　　}
　　upstream picservers { #定义图片文件负载均衡服务器组名称
　　server 192.168.1.62:80;
　　server 192.168.1.64:80;
　　}
　　#后期工作中，根据工作中的需要，配置成具体业务的IP地址
　　如图：

　　9）重新加载nginx服务器配置文件：
　　[root@xuegod63 conf]# /server/nginx-1.8.0/sbin/nginx -t
　　nginx: the configuration file /server/nginx-1.8.0/conf/nginx.conf syntax is ok
　　nginx: configuration file /server/nginx-1.8.0/conf/nginx.conf test is successful

　　[root@xuegod63 conf]# /server/nginx-1.8.0/sbin/nginx -s>　　2、配置后端服务器： xuegod62
　　（1）配置web服务器：
　　[root@xuegod62 html]# yum install httpd php -y
　　（2）生成静态测试文件：
　　root@xuegod62 html]#echo 192.168.1.62 > /var/www/html/index.html
　　（3）生成动态测试文件：
　　[root@xuegod62 html]#vim /var/www/html/test.php #写如以下内容：
　　192.168.1.62-php
　　
　　（4）生成图片文件：上传如下图片，到“xuegod62网站/var/www/html/目录下：

　　（5）启动apache服务器：
　　[root@xuegod62 html]# service httpd restart
　　3、配置后端服务器：xuegod64
　　（1）配置web服务器：
　　[root@xuegod64 html]# yum install httpd php -y
　　（2）生成静态测试文件：
　　[root@xuegod64 html]#echo 192.168.1.64 > /var/www/html/index.html
　　（3）生成动态测试文件：
　　[root@xuegod64 html]#vim /var/www/html/test.php #写如以下内容：
　　192.168.1.64-php
　　
　　（4）生成图片文件：--上传如下图片，到“xuegod64网站/var/www/html/目录下：

　　（5）重启apache服务器
　　[root@xuegod64 html]# service httpd restart
　　4、测试

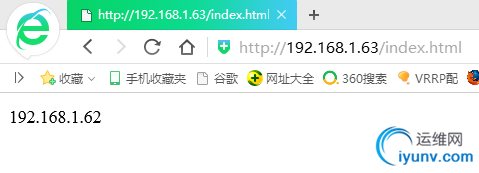

　　（1）测试负载均衡及动静分离---静态页面：
　　=

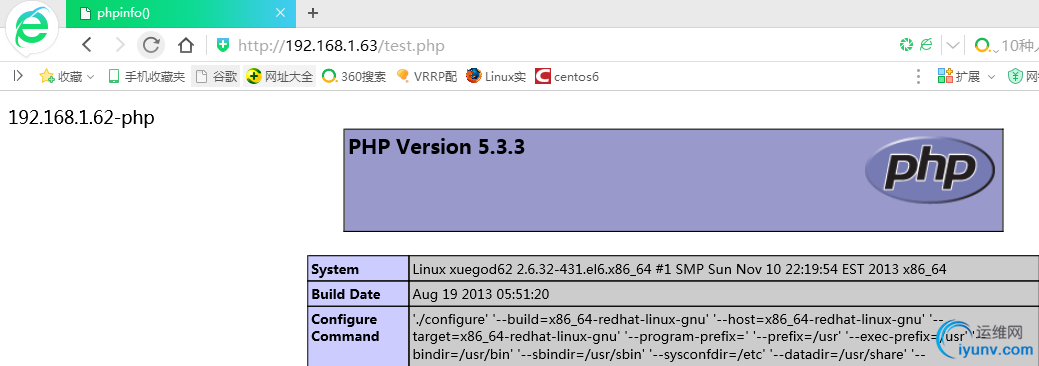

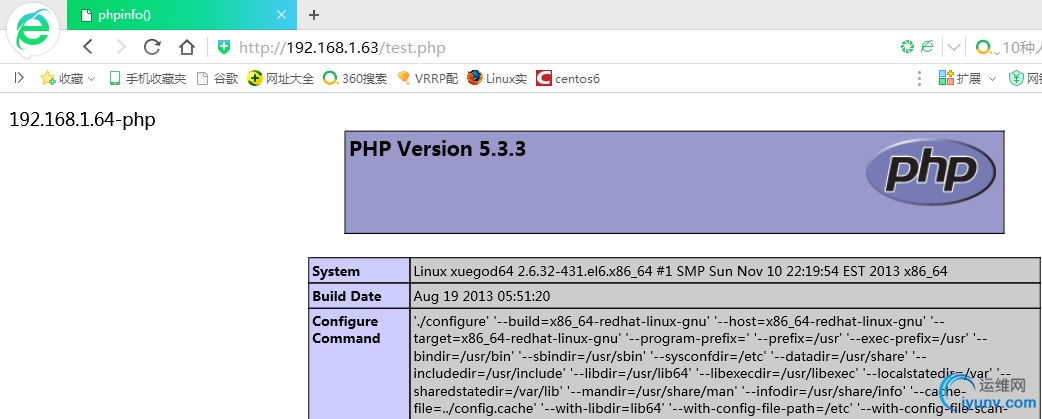

　　（2）测试动静分离及负载均衡---动态页面：
　　

　　

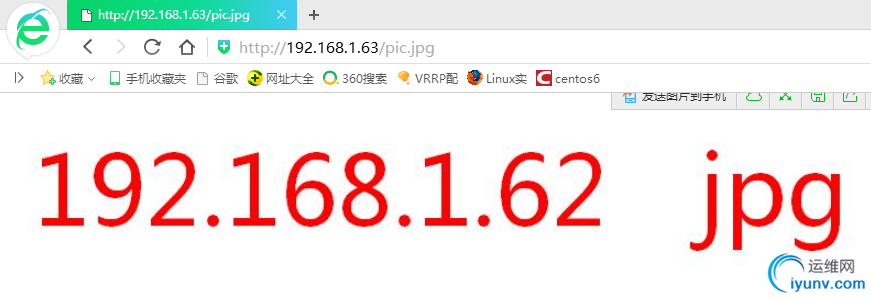

　　（3）测试图片负载均衡：
　　

　　
　　（4）测试自动剔除坏的节点：
　　[root@xuegod64 html]# service httpd stop
　　http://192.168.1.63/pic.jpg

　　
　　5、测试性能：
　　扩展： 文件打开数过多
　　[root@xuegod63html]# ab -n 1000 -c 1000 http://192.168.1.62/index.html #运行正常
　　[root@xuegod63html]# ab -n 2000 -c 2000 http://192.168.1.62/index.html #报错
　　This is ApacheBench, Version 2.3
　　Copyright 1996 Adam Twiss, Zeus Technology Ltd, http://www.zeustech.net/
　　Licensed to The Apache Software Foundation, http://www.apache.org/
　　Benchmarking 192.168.1.62 (be patient)
　　socket: Too many open files (24) # 测试时，一次打开的socket文件太多。
　　[root@xuegod63 ~]# ulimit -n
　　1024#系统默认一个进程最多同时允许打开1024的文件
　　[root@xuegod63 ~]# ulimit -n 10240#修改默认允许同事打开10240个文件
　　[root@xuegod63 ~]# ab -n 2000 -c 2000 http://192.168.1.62/index.html
　　This is ApacheBench, Version 2.3
　　Copyright 1996 Adam Twiss, Zeus Technology Ltd, http://www.zeustech.net/
　　Licensed to The Apache Software Foundation, http://www.apache.org/
　　
　　Benchmarking 192.168.1.62 (be patient)
　　Completed 200 requests
　　Completed 400 requests
　　.......
　　Completed 1800 requests
　　Completed 2000 requests
　　Finished 2000 requests
　　Server Software:        Apache/2.2.15
　　Server Hostname:        192.168.1.62
　　Server Port:            80
　　Document Path:          /index.html
　　Document Length:        13 bytes
　　Concurrency Level:      2000
　　Time taken for tests:   1.119 seconds
　　Complete requests:      2000
　　Failed requests:        0
　　Write errors:           0
　　Total transferred:      560000 bytes
　　HTML transferred:       26000 bytes
　　Requests per second:    1787.69 [#/sec] (mean)
　　Time per request:       1118.765 [ms] (mean)
　　Time per request:       0.559 [ms] (mean, across all concurrent requests)
　　Transfer rate:          488.82 [Kbytes/sec] received
　　Connection Times (ms)
　　min  mean[+/-sd] median   max
　　Connect:        0   56 216.7      1    1062
　　Processing:     4   71 161.9     24     670
　　Waiting:        4   70 161.9     24     670
　　Total:         16  127 271.1     26    1087
　　Percentage of the requests served within a certain time (ms)
　　50%     26
　　66%     26
　　75%     27
　　80%     57
　　90%    717
　　95%    727
　　98%   1085
　　99%   1086
　　100%   1087 (longest request)
