[经验分享] memcached演练(3) 使用apache+搭建双节点tomcat集群

[复制链接]

尚未签到

发表于 2018-11-19 12:04:59 | 显示全部楼层 |阅读模式
  上篇文章,已经明确了tomcat集群的必要性,主要从高可用和高并发量考虑。一般使用tomcat集群搭建,都要使用前置设一个nginx或apache作个反向代理,将请求转发给后端tomcat。使用tomcat集群,必然会引来session数据共享问题。如何解决这个问题?可借助memcached实现。本章主要搭建一个tomcat双节点集群,算“准备”篇吧。
  主要内容

  •   测试单台tomcat的吞吐率

  •   搭建apache+mod_jk+2个tomcat集群环境
  环境准备
  确认apache服务位置及版本号

[root@hadoop1 httpd]# httpd -v
Server version: Apache/2.2.15 (Unix)
Server built:   Feb 22 2013 11:17:44
[root@hadoop1 httpd]# which httpd
/usr/sbin/httpd
#apache主目录:/etc/httpd  确认JDK 及tomcat服务

[hadoop@hadoop1 tomcat-sets]$ ls /u01/tomcat-sets
apache-tomcat-node1
[hadoop@hadoop1 apache-tomcat-node1]$ cat /proc/meminfo
MemTotal:        1937148 kB
...
[hadoop@hadoop1 /]$ /u01/tomcat-sets/apache-tomcat-node1/bin/version.sh
Using CATALINA_BASE:   /u01/tomcat-sets/apache-tomcat-node1
Using CATALINA_HOME:   /u01/tomcat-sets/apache-tomcat-node1
Using CATALINA_TMPDIR: /u01/tomcat-sets/apache-tomcat-node1/temp
Using JRE_HOME:        /usr/local/java/jdk1.6.0_45
...
Server version: Apache Tomcat/7.0.33
Server built:   Nov 18 2012 04:15:21
Server number:  7.0.33.0
OS Name:        Linux
OS Version:     2.6.32-358.el6.i686
Architecture:   i386
JVM Version:    1.6.0_45-b06
JVM Vendor:     Sun Microsystems Inc.  1.测试单台tomcat的吞吐率
  1.1准备一个静态测试资源(staticProtocal.html,大小50K)
  资源可以通过http://192.168.163.146:8080/examples/staticProtocal.html访问
[hadoop@hadoop1 examples]$ ll /u01/tomcat-sets/apache-tomcat-node1/webapps/examples
total 72
-rw-r--r--.  1 hadoop hadoop  1179 Nov 19  2012 index.html
drwxr-xr-x. 22 hadoop hadoop  4096 Aug 10 18:48 jsp
drwxr-xr-x.  3 hadoop hadoop  4096 Aug 10 18:48 servlets
-rw-rw-r--.  1 hadoop hadoop 50663 Aug 12 21:09 staticProtocal.html
drwxr-xr-x.  7 hadoop hadoop  4096 Aug 10 18:48 WEB-INF
drwxr-xr-x.  2 hadoop hadoop  4096 Aug 10 18:48 websocket  1.2启动apache-tomcat-node1,端口为默认的8080
  1.3 在另外一台主机使用apache ab命令测试
C:\Apache24\bin>ab  -n 10000 -c 4  http://192.168.163.146:8080/examples/staticProtocal.html
This is ApacheBench, Version 2.3
Copyright 1996 Adam Twiss, Zeus Technology Ltd, http://www.zeustech.net/
Licensed to The Apache Software Foundation, http://www.apache.org/
Benchmarking 192.168.163.146 (be patient)
Completed 1000 requests
...
Completed 10000 requests
Finished 10000 requests

Server Software:        Apache-Coyote/1.1
Server Hostname:        192.168.163.146
Server Port:            8080
Document Path:          /examples/staticProtocal.html
Document Length:        50663 bytes
Concurrency Level:      4
Time taken for tests:   12.065 seconds
Complete requests:      10000
Failed requests:        0
Total transferred:      509120000 bytes
HTML transferred:       506630000 bytes
Requests per second:    828.81 [#/sec] (mean)
Time per request:       4.826 [ms] (mean)
Time per request:       1.207 [ms] (mean, across all concurrent requests)
Transfer rate:          41207.63 [Kbytes/sec] received
...  经过测试,单台tomcat的结果是:QPS:828.81
  都有这样一个共识,apache处理静态文件的能力,比tomcat强大。是骡子是马,比比看。

  1.4 简单编辑apache配置文件httpd.conf。(最好修改之前备份下)
$ cat /etc/httpd/conf/httpd.conf
...
ServerName localhost:80
DocumentRoot "/var/www/html"
...  1.5 将刚才的staticProtocal.html文件,复制到DocumentRoot“/var/www/html”目录下。
$ ls /var/www/html/
staticProtocal.html  1.6 启动httpd
$  service httpd start
Starting httpd: [  OK  ]  这时候可以通过链接访问资源:http://192.168.163.146/staticProtocal.html

  1.7 测试apache吞吐量
C:\Apache24\bin>ab  -n 10000 -c 4  http://192.168.163.146/staticProtocal.html
This is ApacheBench, Version 2.3
Copyright 1996 Adam Twiss, Zeus Technology Ltd, http://www.zeustech.net/
Licensed to The Apache Software Foundation, http://www.apache.org/
Benchmarking 192.168.163.146 (be patient)
Completed 1000 requests
...
Finished 10000 requests

Server Software:        Apache/2.2.15
Server Hostname:        192.168.163.146
Server Port:            80
Document Path:          /staticProtocal.html
Document Length:        50663 bytes
Concurrency Level:      4
Time taken for tests:   11.902 seconds
Complete requests:      10000
Failed requests:        0
Total transferred:      509350000 bytes
HTML transferred:       506630000 bytes
Requests per second:    840.17 [#/sec] (mean)
Time per request:       4.761 [ms] (mean)
Time per request:       1.190 [ms] (mean, across all concurrent requests)
Transfer rate:          41790.94 [Kbytes/sec] received  经过测试,单台apache的结果是:QPS:840.17
  显而易见,apache处理静态文件能力略高于tomcat.
  接下来,那就利用apache搭建一个双节点tomcat集群,顺带验证下QPS能达到多少。这是下一小节内容。

  2.搭建apache+mod_jk+2个tomcat集群环境
  2.1下载mod_jk并安装
  要安装httpd-devel,否则会configure: error: Cannot find the WebServer

#  yum install httpd-devel
## 安装完httpd-devel之后,新添加目录/usr/sbin/apxs
##下载
# wget
##解压
# tar zxvf tomcat-connectors-1.2.41-src.tar.gz
# cd tomcat-connectors-1.2.41-src/native
# ./buildconf.sh --with-apxs=/usr/sbin/apxs
# make  到这里mod_jk.so已经生成了,最后将mod_jk.so放到apache的modules 目录下

cp /u01/software/tomcat-connectors-1.2.41-src/native/apache-2.0/mod_jk.so  /etc/httpd/modules  2.2配置mod_jk
  请参考:http://tomcat.apache.org/connectors-doc/webserver_howto/apache.html

  mod_jk:支持平台Linux, FreeBSD, AIX, HP-UX, MacOS X, Solaris,
Apache
1.3 and/or 2.x



  mod_jk: 支持Tomcat 3.2 to Tomcat 8.
  redirector 使用协议:ajp12 and ajp13
  ajp12 协议针对Tomcat 3.2.x and 3.3.x.
  ajp13协议支持tomcat 4+
  mod_jk:2个组成部分。

  The Apache HTTP Server module。由平台决定,一般是mod_jk.so, mod_jk.nlm or MOD_JK.SRVPGM
  workers.properties :描述
Tomcat 相关的host(s) and port(s)
文件。

  2.3启用jk_module模块
  将下面内容片段,加入/etc/httpd/httpd.conf
# Load mod_jk module
LoadModule    jk_module  modules/mod_jk.so
JkWorkersFile conf/workers.properties
JkLogFile logs/mod_jk.log
JkLogLevel  info
include "conf/mod_jk.conf"  2.4 配置后端tomcat 主机及端口映射,编辑或新建文件,/etc/httpd/workers.properties
  配置说明参照:https://tomcat.apache.org/connectors-doc/reference/workers.html
worker.list=tomcat1
worker.tomcat1.port=8009
worker.tomcat1.host=127.0.0.1
worker.tomcat1.type=ajp13
#worker.tomcat1.lbfactor=1  现在达到的效果是apache反代1个tomcat。所以不需要配置额外的负载均衡等信息。
  2.5 编辑conf/mod_jk.conf,增加资源映射
#LoadModule jk_module modules/mod_jk.so
JkMount  /*.jsp tomcat1
JkMount  /examples/* tomcat1
#JkWorkersFile conf/workers.properties  注释的两行,由于已经在httpd.conf中已经配置,所以不需要重复配置。
  2.6 启动tomcat,及apache
  笔者,在这一步经过测试,不能正常达到代理效果。
  通过查看日志信息(/var/log/httpd/mod_jk.log)

[Fri Aug 12 22:49:23.051 2016] [9739:3078039376] [error] init_jk::mod_jk.c (3574): Initializing shm:/etc/httpd/logs/jk-runtime-status.9739 errno=13.
Load balancing workers will not function properly
.




  通过参照网上解决方案:临时将selinux关闭
确认selinux状态
/usr/sbin/sestatus -v
临时关闭
  setenforce 0
永久关闭
  修改/etc/selinux/config    设置为 SELINUX=disabled  访问测试,没有问题

  http://192.168.163.146/examples/servlets/

  http://192.168.163.146:8080/examples/servlets/



  到了这里,完成了apache+单台tomcat的配置。
C:\Apache24\bin>ab  -n 10000 -c 4  http://192.168.163.146/examples/staticProtocal.html
This is ApacheBench, Version 2.3
Copyright 1996 Adam Twiss, Zeus Technology Ltd, http://www.zeustech.net/
Licensed to The Apache Software Foundation, http://www.apache.org/
Benchmarking 192.168.163.146 (be patient)
Completed 1000 requests
...
Completed 10000 requests
Finished 10000 requests

Server Software:        Apache/2.2.15
Server Hostname:        192.168.163.146
Server Port:            80
Document Path:          /examples/staticProtocal.html
Document Length:        50663 bytes
Concurrency Level:      4
Time taken for tests:   13.555 seconds
Complete requests:      10000
Failed requests:        0
Total transferred:      509320000 bytes
HTML transferred:       506630000 bytes
Requests per second:    737.73 [#/sec] (mean)
Time per request:       5.422 [ms] (mean)
Time per request:       1.356 [ms] (mean, across all concurrent requests)
Transfer rate:          36693.36 [Kbytes/sec] received  很遗憾,apache+单台tomcat组合的QPS:737.73
  接下来,开始搭建apache+双节点环境。
  3.搭建apache+mod_jk+2个tomcat集群环境
  3.1复制tomcat环境为node2
[root@hadoop1 ~]# cd /u01/tomcat-sets/
[root@hadoop1 tomcat-sets]# ls
apache-tomcat-node1
[root@hadoop1 tomcat-sets]# cp -R  apache-tomcat-node1/ apache-tomcat-node2
[root@hadoop1 bin]# chown -R hadoop:hadoop /u01/tomcat-sets
[root@hadoop1 tomcat-sets]# ll
total 8
drwxr-xr-x. 9 hadoop hadoop 4096 Aug 10 18:48 apache-tomcat-node1
drwxr-xr-x  9 hadoop hadoop 4096 Aug 13 08:36 apache-tomcat-node2  3.2 修改apache-tomcat-node2节点的相关端口配置
















  配置好了简单测试下
访问以下均正常
http://192.168.163.146:8080/examples/staticProtocal.html
ps -ef |grep tomcat
[root@hadoop1 apache-tomcat-node2]# ps -ef |grep tomcat
root      2797     1  0 08:31 pts/0    00:00:03 /usr/bin/java -Djava.util.logging.config.file=/u01/tomcat-sets/apache-tomcat-node1/conf/logging.properties -Djava.util.logging.manager=org.apache.juli.ClassLoaderLogManager -Djava.endorsed.dirs=/u01/tomcat-sets/apache-tomcat-node1/endorsed -classpath /u01/tomcat-sets/apache-tomcat-node1/bin/bootstrap.jar:/u01/tomcat-sets/apache-tomcat-node1/bin/tomcat-juli.jar -Dcatalina.base=/u01/tomcat-sets/apache-tomcat-node1 -Dcatalina.home=/u01/tomcat-sets/apache-tomcat-node1 -Djava.io.tmpdir=/u01/tomcat-sets/apache-tomcat-node1/temp org.apache.catalina.startup.Bootstrap start
root      2993     1  7 08:47 pts/0    00:00:00 /usr/bin/java -Djava.util.logging.config.file=/u01/tomcat-sets/apache-tomcat-node2/conf/logging.properties -Djava.util.logging.manager=org.apache.juli.ClassLoaderLogManager -Djava.endorsed.dirs=/u01/tomcat-sets/apache-tomcat-node2/endorsed -classpath /u01/tomcat-sets/apache-tomcat-node2/bin/bootstrap.jar:/u01/tomcat-sets/apache-tomcat-node2/bin/tomcat-juli.jar -Dcatalina.base=/u01/tomcat-sets/apache-tomcat-node2 -Dcatalina.home=/u01/tomcat-sets/apache-tomcat-node2 -Djava.io.tmpdir=/u01/tomcat-sets/apache-tomcat-node2/temp org.apache.catalina.startup.Bootstrap start  关闭一个tomcat节点,再测。(以前遇到过两个节点shutdown端口一样,导致关闭异常。)
  3.3 配置后端tomcat 主机及端口映射,编辑或新建文件,/etc/httpd/workers.properties。
  与2.4步骤一样,但要求要做到支持多节点和负载均衡。
worker.list=tomcat1
worker.tomcat1.port=8009
worker.tomcat1.host=127.0.0.1
worker.tomcat1.type=ajp13
worker.tomcat1.lbfactor=1
worker.tomcat2.port=8019
worker.tomcat2.host=127.0.0.1
worker.tomcat2.type=ajp13
worker.tomcat2.lbfactor=1
worker.loadbalancer.type=lb
worker.loadbalancer.balance_workers=tomcat1,tomcat2
worker.loadbalancer.sticky_session=1  3.4 再次编辑节点服务器配置(server.xml)
  node1节点server.xml最终信息





























  node2节点配置信息(server.xml)



























  值得一提的是:搭建过程中遇到一个问题。查看tomcat错误信息
  java.net.BindException: Cannot assign requested address; No faulty members identified.


  按照网上解决方案:主机配置错误。这才想起来,曾经切换过虚拟机的Network Adapter。

  参照网址http://blog.csdn.net/ligang2585116/article/details/43796371。
解决方式,修改/etc/hosts中的IP,修改为现在的IP即可。
  [root@hadoop1 ~]# ifconfig
eth0      Link encap:Ethernet  HWaddr 00:50:56:20:2B:84
          inet addr:192.168.163.146  Bcast:192.168.163.255  Mask:255.255.255.0
          inet6 addr: fe80::250:56ff:fe20:2b84/64 Scope:Link
  [root@hadoop1 ~]# cat /etc/hosts
192.168.163.146 hadoop1

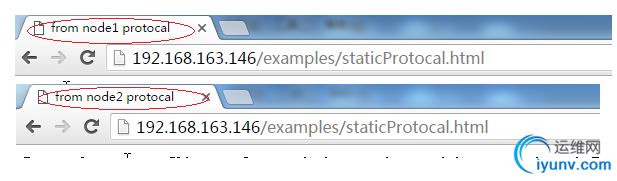

  3.5测试切换效果。
  为了区分不同tomcat下的应用,将staticProtocal.html的内容作了下调整。
  结果

  为了排除浏览器缓存干扰,最好使用强制刷新。(CTRL+F5),这时候可以验证下权重。
  3.6 测试下双节点集群的吞吐量。
  C:\Apache24\bin>ab  -n 10000 -c 4  http://192.168.163.146/examples/staticProtocal.html
This is ApacheBench, Version 2.3
Copyright 1996 Adam Twiss, Zeus Technology Ltd, http://www.zeustech.net/
Licensed to The Apache Software Foundation, http://www.apache.org/
Benchmarking 192.168.163.146 (be patient)
Completed 1000 requests
...
Finished 10000 requests
Server Software:        Apache/2.2.15
Server Hostname:        192.168.163.146
Server Port:            80
Document Path:          /examples/staticProtocal.html
Document Length:        49598 bytes
Concurrency Level:      4
Time taken for tests:   13.996 seconds
Complete requests:      10000
Failed requests:        0
Total transferred:      498670000 bytes
HTML transferred:       495980000 bytes
Requests per second:    714.51 [#/sec] (mean)
Time per request:       5.598 [ms] (mean)
Time per request:       1.400 [ms] (mean, across all concurrent requests)
Transfer rate:          34795.47 [Kbytes/sec] received
Connection Times (ms)
              min  mean[+/-sd] median   max
Connect:        0    0   0.4      1       5
Processing:     0    5   9.1      3     162
Waiting:        0    3   4.9      2     125
Total:          0    6   9.1      3     162
ERROR: The median and mean for the initial connection time are more than twice the standard
       deviation apart. These results are NOT reliable.

  吞吐量最差:714.51
  为什么?
  到了这里,还没有讲到session和memcached的影子。

  结论(以1个50K的静态文本)
环境
吞吐量
1.单台tomcat
828.81
2.单个apache
840.17
3.apache+单tomcat节点
737.73
apache+双tomcat节点714.51
  通过对比,很直观得出结论。

  •   apache处理静态文件的能力,比tomcat的能力高一些.
  •   apache+单tomcat节点情况处理静态文件,纯属胡搞做实验,没有任何实际意义,很显然多了一层代理,当然吞吐量下来了。有点脱了裤子放屁的意思。
  •   至于双节点tomcat的吞吐量下降的这么厉害,应该和我的环境有关系,我的CPU是单核,跑2个节点,想想发生了资源争用。
  •   最后,这个实验不能掩盖tomcat的威力,它的强大在处理动态处理上,而这恰恰是apache做不了的。
      ------------------------
      The End,下一篇,重点验证下集群间的session的共享,和memcached在集群中的应用。





运维网声明 1、欢迎大家加入本站运维交流群:群②:261659950 群⑤:202807635 群⑦870801961 群⑧679858003
2、本站所有主题由该帖子作者发表,该帖子作者与运维网享有帖子相关版权
3、所有作品的著作权均归原作者享有,请您和我们一样尊重他人的著作权等合法权益。如果您对作品感到满意,请购买正版
4、禁止制作、复制、发布和传播具有反动、淫秽、色情、暴力、凶杀等内容的信息,一经发现立即删除。若您因此触犯法律,一切后果自负,我们对此不承担任何责任
5、所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其内容的准确性、可靠性、正当性、安全性、合法性等负责,亦不承担任何法律责任
6、所有作品仅供您个人学习、研究或欣赏,不得用于商业或者其他用途,否则,一切后果均由您自己承担,我们对此不承担任何法律责任
7、如涉及侵犯版权等问题,请您及时通知我们,我们将立即采取措施予以解决
8、联系人Email:admin@iyunv.com 网址:www.yunweiku.com

所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其承担任何法律责任,如涉及侵犯版权等问题,请您及时通知我们,我们将立即处理,联系人Email:kefu@iyunv.com,QQ:1061981298 本贴地址:https://www.yunweiku.com/thread-636985-1-1.html 上篇帖子: apache日志记录格式串的变量及其含义 下篇帖子: apxs添加apache模块
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

扫码加入运维网微信交流群X

扫码加入运维网微信交流群

扫描二维码加入运维网微信交流群,最新一手资源尽在官方微信交流群!快快加入我们吧...

扫描微信二维码查看详情

客服E-mail:kefu@iyunv.com 客服QQ:1061981298


QQ群⑦:运维网交流群⑦ QQ群⑧:运维网交流群⑧ k8s群:运维网kubernetes交流群


提醒:禁止发布任何违反国家法律、法规的言论与图片等内容;本站内容均来自个人观点与网络等信息,非本站认同之观点.


本站大部分资源是网友从网上搜集分享而来,其版权均归原作者及其网站所有,我们尊重他人的合法权益,如有内容侵犯您的合法权益,请及时与我们联系进行核实删除!



合作伙伴: 青云cloud

快速回复 返回顶部 返回列表
