利用Memcached+Apache Tomcat+Nginx实现负载均衡

gbless

Memcached+Apache Tomcat+Nginx
　　系统环境:rhel6.5_x64 selinux and iptables disabled
　　主机角色: node1: 172.25.44.22:Nginx Tomcat Memcached
　　         node2: 172.25.44.33:Tomcat Memcached
　　软件下载:http://www.nginx.org
　　http://code.google.com/p/memcached-session-manager/
　　
Part1 Memcached:高性能的分布式内存缓存服务器
Memcached是以LiveJournal旗下Danga Interactive公司的Brad Fitzpatric为首开发的一款软件。现在已成为mixi、hatena、Facebook、Vox、LiveJournal等众多服务中提高Web应用扩展性的重要因素。
许多Web应用都将数据保存到RDBMS中,应用服务器从中读取数据并在浏览器中显示。但随着数据量的增大、访问的集中,就会出现RDBMS的负担加重、数据库响应恶化、网站显示延迟等重大影响。
Memcached是高性能的分布式内存缓存服务器。一般的使用目的是,通过缓存数据库查询结果,减少数据库访问次数,以提高动态Web应用的速度、提高可扩展性。如图：



Memcached作为高速运行的分布式缓存服务器,具有以下的特点。
　　1.协议简单
　　2.基于libevent的事件处理
　　3.内置内存存储方式
　　4.Memcached不互相通信的分布式
　　Memcached的分布式如图：
　　
　　
　　
　　
　　安装并配置Memcached
tar zxf memcache-2.2.5.tgz
cd memcache-2.2.5/
phpize  ##自动生成configure文件
./configure \
--prefix=/usr/local/lnmp/php/modules \
--enable-memcache
make && make install  ##编译并安装
vim /usr/local/lnmp/php/etc/php.ini
extension=memcache.so  ##在863行添加
/etc/init.d/fpm start  ##启动php
cp example.php memcache.php  /usr/local/lnmp/nginx/html/
cd /usr/local/lnmp/nginx/html/
vim memcache.php
$VERSION='$Id: memcache.php,v 1.2 2008/09/11 19:21:06 mikl Exp $';
define('ADMIN_USERNAME','memcache');    // Admin Username
define('ADMIN_PASSWORD','westos');      // Admin Password
define('DATE_FORMAT','Y/m/d H:i:s');
define('GRAPH_SIZE',200);
define('MAX_ITEM_DUMP',50);
$MEMCACHE_SERVERS[] = 'localhost:11211'; // add more as an array
##$MEMCACHE_SERVERS[] = 'mymemcache-server2:11211'; // add more as an array
/etc/init.d/memcached  start  ##启动Memcached
nginx -t  ##检验语法
nginx  ##启动Nginx
netstat -antple  ##查看网络端口
如图：　　
　　
　　
　　访问172.25.44.22/example.php,如图：
　　
　　

　　

　　

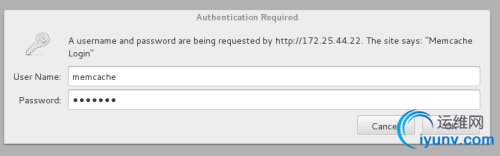

　　访问172.25.44.22/memcache.php,如图：
　　

　　

Part2 JDK
　　安装jdk
sh jdk-6u32-linux-x64.bin  ##运行原生的jdk版本
mv jdk1.6.0_32/ /usr/local/java  ##生成java工作目录
vim /etc/profile  ##设置环境变量
export JAVA_HOME=/usr/local/java
export CLASSPATH=.:$JAVA_HOME/lib:$JAVA_HOME/jre/lib
export PATH=$PATH:$JAVA_HOME/bin
source /etc/profile  ##生效
vim test.java  ##编写测试页
public class test
{
          public static void main(String[] args)
          {
                 System.out.println("Hello,it's me!");
          }
}
javac test.java
[root@server2 ~]# java test  ##运行test
Hello,it's me!　　

　　
Part3 Apache Tomcat
　　
　　1.安装Tomcat
tar zxf apache-tomcat-7.0.37.tar.gz -C /usr/local/lnmp/  ##将软件包解压到指定目录下
cd /usr/local/lnmp/
ln -s apache-tomcat-7.0.37/ tomcat  ##做链接
[root@server2 tomcat]# bin/startup.sh  ##启动Tomcat
Using CATALINA_BASE:   /usr/local/lnmp/tomcat
Using CATALINA_HOME:   /usr/local/lnmp/tomcat
Using CATALINA_TMPDIR: /usr/local/lnmp/tomcat/temp
Using JRE_HOME:        /usr/local/java
Using CLASSPATH:       /usr/local/lnmp/tomcat/bin/bootstrap.jar:/usr/local/lnmp/tomcat/bin/tomcat-juli.jar
netstat -antple  ##查看网络端口
如图：　　

　　
　　访问172.25.44.22：8080
　　如图：
　　
vim /usr/local/lnmp/nginx/conf/nginx.conf
location / {
           root   html;
          index index.jsp index.php index.html index.htm;
    }
      location ~ \.jsp$ {
     proxy_pass http://172.25.44.22:8080;
      }
nginx -s reload  ##重新加载Nginx　　

　　访问172.25.44.22/index.jsp
　　如图：  ##说明Tomcat安装成功
　　
　　
　　
　　
cd /usr/local/lnmp/tomcat/webapps/ROOT
The TIME IS:　　

　　访问172.25.44.22/test.jsp
　　如图：
　　
　　
　　
　　
　　2.搭建Tomcat集群（server2,server3）
yum install -y libevent-devel-1.4.13-4.el6.x86_64.rpm  libevent-doc-1.4.13-4.el6.noarch.rpm libevent-headers-1.4.13-4.el6.noarch.rpm
scp /etc/profile root@172.25.44.33/etc/
scp -r /usr/local/java/ root@172.25.44.33:/usr/local/
scp -r /usr/local/lnmp/tomcat 172.25.44.33:/usr/local/
/usr/local/bin/tomcat/bin/startup.sh  ##启动server3上的Tomcat
Using CATALINA_BASE:   /usr/local/tomcat
Using CATALINA_HOME:   /usr/local/tomcat
Using CATALINA_TMPDIR: /usr/local/tomcat/temp
Using JRE_HOME:        /usr/local/java
Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar
访问server3上的tomcat:172.25.44.33：8080/test.jsp
如图：　　
　　
　　
　　
　　访问172.25.44.33：8080
　　如图：
　　
　　3.通过配置upstream轮询模式，实现Tomcat的负载均衡
vim /usr/local/lnmp/nginx/conf/nginx.conf
events {
      use epoll;
    worker_connections  2048;
}
http {
         upstream westos {
                 server 172.25.44.22:8080;
                 server 172.25.44.33:8080;
         }
        location / {
            root   html;
            index index.jsp index.php index.html index.htm;
        }
        location /status {
            stub_status on;
            access_log off;
}
location ~ \.php$ {
     root           html;
     fastcgi_pass   127.0.0.1:9000;
     fastcgi_index  index.php;
     fastcgi_param  SCRIPT_FILENAME  /scripts$fastcgi_script_name;
     include        fastcgi.conf;
}
location ~\.jsp$ {
       proxy_pass http://westos;
}
nginx -t  ##检验语法
nginx -s reload  ##重新加载Nginx
访问172.25.44.22/test.jsp　　

　　如图：
　　
　　
　　
当停掉server2上的tomcat，
[root@server2 ~]# /usr/local/lnmp/tomcat/bin/shutdown.sh
Using CATALINA_BASE:   /usr/local/lnmp/tomcat
Using CATALINA_HOME:   /usr/local/lnmp/tomcat
Using CATALINA_TMPDIR: /usr/local/lnmp/tomcat/temp
Using JRE_HOME:        /usr/local/java
Using CLASSPATH:       /usr/local/lnmp/tomcat/bin/bootstrap.jar:/usr/local/lnmp/tomcat/bin/tomcat-juli.jar
访问172.25.44.22/test.jsp，server3将会接管　　

　　如图：
　　
　　
　　
　　4.sticky模式
tar zxf nginx-1.8.0.tar.gz
tar zxf nginx-sticky-module-1.0.tar.gz
cd nginx-1.8.0/
./configure --prefix=/usr/local/lnmp/nginx --with-http_stub_status_module --with-http_ssl_module --add-module=/root/nginx-sticky-module-1.0
make && make install  ##编译并安装
mv nginx/ nginx1.9
ln -s nginx1.8/ nginx  ##作链接
vim /usr/local/lnmp/nginx/conf/nginx.conf
events {
    use epoll;
    worker_connections  1024;
}

http {
    upstream westos {
             sticky;
             server 172.25.44.22:8080;
             server 172.25.44.33:8080;
    }
vim /usr/local/lnmp/tomcat/webapps/ROOT/test.jsp

Server Info:

0) {
String dataValue = request.getParameter("dataValue");
session.setAttribute(dataName, dataValue);
}
out.print("Session list");
Enumeration e = session.getAttributeNames();
while (e.hasMoreElements()) {
String name = (String)e.nextElement();
String value = session.getAttribute(name).toString();
out.println( name + " = " + value+"");
System.out.println( name + " = " + value);
}
%>

name:

key:





sticky模式当用户访问，只要访问主机Tomcat不down，就一直访问同一个.　　


Part3 memcache交叉存储解决session问题
　　Tomcat-1(T1)将session存储在Memcached-2(T2)上。只有当M2不可用时,T1才将session存储在Memcached-1上(M1是T1 failoverNode)。使用这种配置的好处是,当T1和M1同时崩溃时也不会丢失session会话,避免单点故障。
　　如图：
　　
　　
　　
　　session的序列化方案官方推荐的有4种:
　　1.java serialization
　　2.msm-kryo-serializer
　　3.msm-javolution-serializer
　　4.msm-xstream-serializer
　　其中性能最好的序列化方案是Kryo,此实验我们采用kryo方式。
　　在server2上：
vim /usr/local/lnmp/tomcat/conf/context.xml

/etc/init.d/memcached restart  ##重启Memcached
cd /usr/local/lnmp/tomcat/lib/
如图：　　
　　
　　
　　
　　在server3上：
yum install -y memcached

/etc/init.d/memcached start  ##启动Memcached
cd /usr/local/tomcat/lib/　　

　　如图：
　　
　　
　　
　　测试：

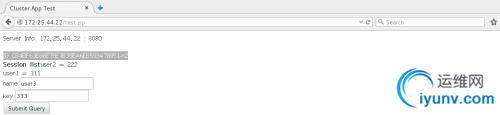

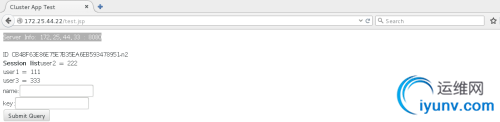

　　访问172.25.44.22/test.jsp，不同的主机访问时会调度到不同的Tomcat实例上处理来自同一主机的请求会交给同一个Tomcat实例处理,此时你down掉当前正在响应的Tomcat实例,Nginx会自动把用户的请求调度到另一个Tomcat实例上,同时session也不会丢掉，实现负载均衡。
　　如图：
