　　DRBD工作原理：

DRBD是一种块设备,可以被用于高可用(HA)之中.它类似于一个网络(磁盘阵列)RAID-1功能。

当你将数据写入本地 文件系统时（DRBD Primary）,数据还将会被发送到网络中另一台主机上（DRBD Secondary）.以相同的形式记录在一个文件系统中。本地(主节点)与远程主机(备节点)的数据可以保证实时同步.当本地系统出现故障时,远程主机上还会保留有一份相同的数据,可以继续使用.在高可用(HA)中使用DRBD功能,可以代替使用一个共享盘阵。

因为数据同时存在于本地主机和远程主机上,切换时,远程主机只要使用它上面的那份备份数据,就可以继续进行服务了。

三种复制模式：

（1）协议A：异步复制

一旦写入本地完成，数据包就在buffer队列中，则备认为是完成的，在一个节点发生故障时，可能造成数据丢失，因为被写入远程节点上的数据仍可能在发送队列。一般用在地理位置比较远的节点。

（2）协议B：半同步复制

本地磁盘写入并且已经完成复制数据包到达远端，则认为工作完成。不确定远端是否写入磁盘，这种情况下，当两个节点同时发生故障就可能造成数据丢失，比如两端同时掉电。

（3）协议C：同步复制

发送到远端并确保写入完成。没有任何数据丢失，所以这是一个群集节点的流行模式，但I / O吞吐量依赖于网络带宽。

生产环境一般使用协议C，但选择C协议将影响流量，从而影响网络时延。为了数据可靠性，我们在生产环境使用时须慎重选项使用哪一种协议。

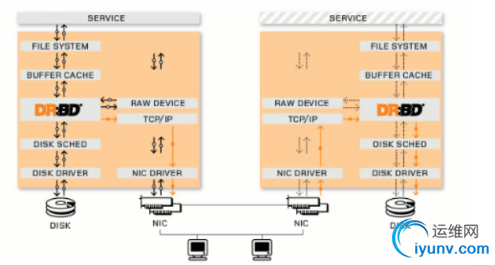

工作原理图：

　　

DRBD是linux的内核的存储层中的一个分布式存储系统，可用使用DRBD在两台Linux服务器之间共享块设备，共享文件系统和数据

　　
　　
　　
　　实验环境：
　　节点1：server1.example.com  172.25.29.1
　　节点2：server2.example.com  172.25.29.2
　　Vip：172.25.29.100
　　Selinux和iptables处于disabled状态
　　以上两台虚拟主机为redhat 6.5版本
　　一．安装
　　Server1
　　得到drbd-8.4.2.tar.gz包
　　yum install rpm-build -y   ###安装rpm-build
　　tar zxf drbd-8.4.2.tar.gz    ###解压
　　cd drbd-8.4.2  ###进入解压后目录
　　
　　 ./configure --enable-spec   --with-km（内核编译）   ###编译
　　编译的过程中根据报错提示安装gcc  flex
　　安装完成后需要重新编译
　　
　　编译完成后生成三个文件  drbd.spec drbd-km.spec drbd-kernel.spec
　　
　　
　　

　　

　　

　　

　　


　　
　　 rpmbuild -bb drbd.spec   ###编译后做成*.rpm包
　　根据错误提示把未解压的包拷贝到指定目录下
　　重新编译
　　
　　

　　

　　

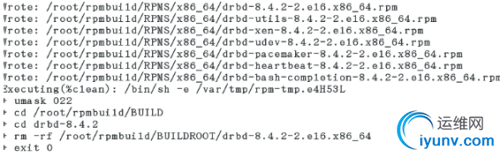

　　信息提示生成的rpm包的位置为/root/rpmbuild/RPMS/x86_64
　　
　　

　　

　　
　　[root@server1 x86_64]# rpm -ivh *   ###安装
　　 scp  *  root@172.25.29.2:/drbd   ###server2只需要rpm -ivh *安装
　　
　　二．配置
　　Server1
　　[root@server1 x86_64]# cat /etc/drbd.conf
　　# You can find an example in  /usr/share/doc/drbd.../drbd.conf.example
　　
　　include "drbd.d/global_common.conf";
　　include "drbd.d/*.res";       ###配置文件都是以res结尾
　　
　　
　　两台虚拟机都添加4G虚拟硬盘，fdisk -l 查看名称我这里是/dev/vda   两块硬盘一样大
　　
　　cd /etc/drbd.d
　　vim example.res   ###这个文件原本不存在，自己建立
　　
　　
　　resource example {
　　meta-disk internal;
　　device /dev/drbd1;   ###设备/dev/drbd1，名称必须是drbd*
　　syncer {
　　verify-alg sha1;
　　}
　　on server1.example.com {
　　disk  /dev/vda;    ###硬盘名称
　　address 172.25.29.1:7789;
　　}
　　on server2.example.com {
　　disk /dev/vda;
　　address 172.25.29.2:7789;
　　}
　　}
　　[root@server1 drbd.d]# scp example.res  root@172.25.29.2:/etc/drbd.d
　　
　　远程复制到server2 中
　　工作方式为主备模式
　　

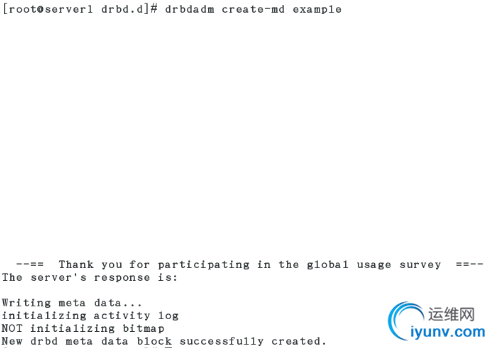

　　三．初始化并载入数据
　　

　　

　　
　　

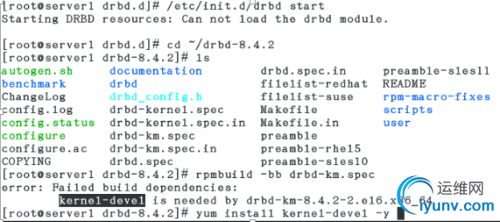

　　服务启动失败，需要加载内核模块，进入到解压目录，rpmbuild命令编译成rpm包，安装kernel-devel后需要重新编译生成rpm包
　　

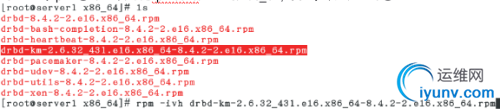

　　进入生成rpm包的目录/root/rpmbuild/RPMS/x86_64,安装与内核相关的包：
　　
　　
　　
　　[root@server1 x86_64]# scp drbd-km-2.6.32_431.el6.x86_64-8.4.2-2.el6.x86_64.rpm root@172.25.29.2:/root
　　
　　在server2中也安装此包
　　
　　
　　安装完这个包后，就可以成功开启服务/etc/init.d/drbd  start
　　注意：两边都要开启服务，否则先开启服务的那一个主机会等待另一个主机开启服务，一直等待，直到另外一个主机开启服务为止
　　
　　
　　
　　两个之间还，没有建立连接inconsistent
　　
　　Server1
　　 drbdadm primary example --force    ####把server1设置为primary    进行数据的同步
　　
　　

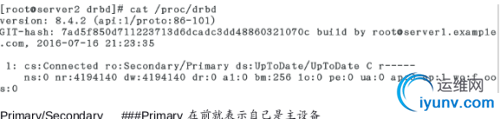

　　Primary/Secondary   ###Primary在前就表示自己是主设备
　　上面的图片表示server2是从设备；update已经建立连接
　　
　　
　　/dev/vda   ---> /dev/drbd1
　　[root@server1 x86_64]# mkfs.ext4 /dev/drbd1   ###只能对/dev/drbd1 进行操作
　　
　　四．挂载测试

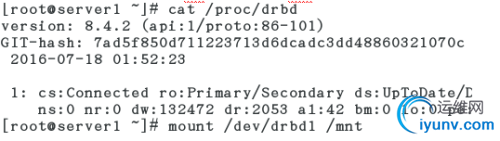

　　格式化完成后，在server1中将/dev/drbd1挂载到/mnt目录下可以挂载
　　

　　

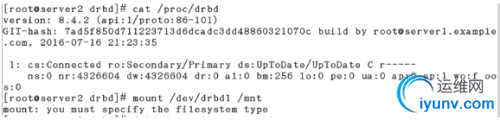

　　卸载之后，server2还是挂载不上
　　

　　

　　 现象：主设备server1挂载再卸载，但是server2设备还是挂载失败
　　因为server2是从设备，只能在主设备上进行挂载
　　
　　[root@server1 ~]# drbdadm  secondary example   ###把server1改成从设备

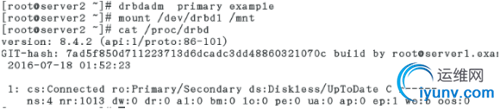

　　[root@server2 ~]# drbdadm  primary example     ###把server2改成主设备
　　然后就可以在server2上实现挂载
　　
　　

　　

　　
　　
　　Server1 : 主
　　Server2：备

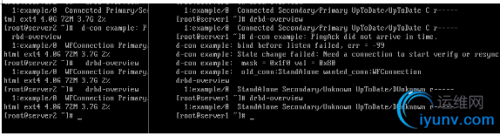

　　Server1：echo  c > /proc/sysrq-trigger  ###内核崩掉
　　
　　Drbd-overciew  ###查看是否连接还是等待连接
　　
　　Forceoff 重启之后正常连接
　　

　　

　　
　　Server1；stop network 出现如上现象独立工作
　　Server2在等待
　　
　　
　　
　　Server2：drbdadm disconnect example  ###断开连接
　　Drbdadm  connect  --discard-my-data example ###重新连接
　　
　　Server1：drbdadm connect example
　　五．把drbd挂载到httpd默认发布目录上（drbd+heartbeat）
　　Server1.server2
　　
　　/etc/init.d/heartbeat   stop
　　
　　Vim /etc/ha.d/haresources

　　参数说明：
　　server1.example.com    ###主节点，两边都是主节点的主机名
　　IPaddr::172.25.29.100/24/eth0   ###vip
　　drbddisk::example  ###因为只有primary才能挂载，转换身份为primary
　　Filesystem::/dev/drbd1::/var/www/html
　　Httpd   ###服务
　　
　　
　　/etc/init.d/heartbeat   start  ###两边都开启服务
　　

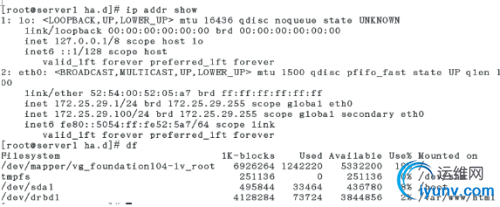

　　当前server1为primary，所以先挂载到server1上
　　Cd /var/www/html    cat index.html    linux ###创建测试页
　　
　　

　　

　　
　　
　　[root@server1 ha.d]# /etc/init.d/heartbeat  stop    ##server1上停止心跳服务
　　
　　就会自动挂载到server2上
　　Server1服务恢复时，又会自动挂载到server1上(主从设备)
　　
　　当srver1httpd服务停止，挂载位置不变，curl  172.25.29.100   没有内容
