nginx、Apache负载均衡后端主机tomcat，并实现session保持

xywuyiba6

　　一、实验环境准备
　　1.主机规划
　　

Apache主机	172.18.12.20
TomcatA	172.18.12.21
TomcatB	172.18.12.22

　　
　　2.tomcat主机安装和配置
# yum install -y java-1.7.0-openjdk java-1.7.0-openjdk-devel
# vim /etc/profile.d/java.sh
# yum install -y tomcat tomcat-lib tomcat-webapps tomcat-admin-webapps　　3.为tomcat主机配置不同的页面来显示配置效果，注意在生产环境中他们应该是相同的页面
# mkdir /var/lib/tomcat/webapps/myapp
# mkdir /var/lib/tomcat/webapps/myapp/{classes,lib,WEB-INF,META-INF}　　a)TomcatA主机
# vim /var/lib/tomcat/webapps/myapp/index.jsp　　
　　
　　
　　TomcatA
　　
　　TomcatA.magedu.com
　　
　　
　　Session ID
　　
　　
　　
　　
　　Created on
　　
　　
　　
　　
　　
#systemctl start  tomcat　　
　　b)TomcatB主机
# vim /var/lib/tomcat/webapps/myapp/index.jsp　　
　　
　　
　　TomcatB
　　
　　TomcatB.magedu.com
　　
　　
　　Session ID
　　
　　
　　
　　
　　Created on
　　
　　
　　
　　
　　
#systemctl start tomcat　　
　　4.Apache主机配置
　　Apache负载均衡后端主机有三种实现方法，此处我们分别介绍
　　1）使用httpd自带的模块mod_proxy_http+mod_proxy_balancer通过http协议来实现负载均衡
　　负载均衡实现
# vim /etc/httpd/conf.d/mod_proxy.conf　　
　　          BalancerMember http://172.18.12.21:8080
　　          BalancerMember http://172.18.12.22:8080
　　            ProxySet lbmethod=byrequests
　　
　　
　　               ServerName lb.magedu.com
　　                ProxyVia On
　　                ProxyRequests Off
　　                ProxyPreserveHost On
　　
　　                          Require all granted
　　
　　                            ProxyPass / balancer://tcsrvs/
　　                            ProxyPa***everse / balancer://tcsrvs/
　　
　　                             Require all granted
　　
　　

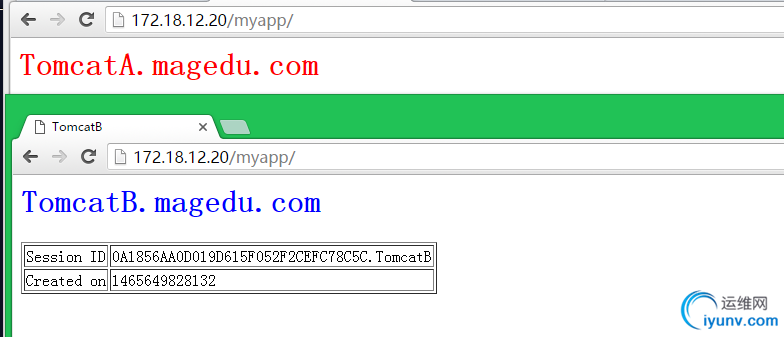

# systemctl restart httpd

　　会话保持(session stiky)
# vim /etc/httpd/conf.d/mod_proxy.conf　　Header add Set-Cookie "ROUTEID=.%{BALANCER_WORKER_ROUTE}e; path=/" env=BALANCER_ROUTE_CHANGED
　　

　　BalancerMember http://172.18.12.21:8080 route=TomcatA loadfactor=1
　　BalancerMember http://172.18.12.22:8080 route=TomcatB loadfactor=2
　　ProxySet lbmethod=byrequests
　　ProxySet stickysession=ROUTEID
　　
　　

　　        ServerName dy.magedu.com
　　ProxyVia On
　　ProxyRequests Off
　　ProxyPreserveHost On
　　
　　Require all granted
　　
　　ProxyPass / balancer://tcsrvs/
　　ProxyPa***everse / balancer://tcsrvs/
　　
　　        Require all granted
　　
　　
　　SetHandler balancer-manager
　　ProxyPass !
　　Require all granted
　　
　　
# systemctl reload httpd　　2）使用httpd自带的模块mod_proxy_ajp+mod_proxy_balancer通过http协议来实现负载均衡
# vim /etc/httpd/conf.d/mod_proxy_ajp.conf　　
　　      BalancerMember  ajp://172.18.12.21:8009 route=TomcatA loadfactor=1
　　BalancerMember ajp://172.18.12.22:8009 route=TomcatB loadfactor=2
　　ProxySet lbmethod=byrequests
　　
　　
　　ServerName lb.magedu.com
　　ProxyVia On
　　ProxyRequests Off
　　ProxyPreserveHost On
　　
　　Require all granted
　　
　　ProxyPass / balancer://tcsrvs/
　　ProxyPa***everse / balancer://tcsrvs/
　　
　　Require all granted
　　
　　
　　SetHandler balancer-manager
　　ProxyPass !
　　Require all granted
　　
　　
#systemctl reload httpd　　3）使用第三方模块mod_jk
　　1.编译安装mod_jk
# yum groupinstall -y "development tools" "server platform development"
# yum install httpd-devel
# tar -xf tomcat-connectors-1.2.40-src.tar.gz
# cd tomcat-connectors-1.2.40-src/native/
# ./configure  --with-apxs=/usr/bin/apxs
#make && make install　　模块配置文件：/etc/httpd/conf.d/mod_jk.conf
#vim  /etc/httpd/conf.d/mod_jk.conf　　LoadModule jk_module modules/mod_jk.so
　　JkWorkersFile /etc/httpd/conf.d/workers.properties

　　JkLogFile logs/mod_jk.log
　　JkLogLevel debug
　　JkMount /* tcsrvs  定义一个负载均衡组
　　JkMount /jk_status StatA
　　
　　workers配置文件：/etc/httpd/conf.d/workers.properties
#vim  /etc/httpd/conf.d/workers.properties　　worker.list=tcsrvs,StatA
　　worker.TomcatA.host=172.18.12.21

　　worker.TomcatA.port=8009
　　worker.TomcatA.type=ajp13
　　worker.TomcatA.lbfactor=1
　　worker.TomcatB.host=172.18.12.22

　　worker.TomcatB.port=8009
　　worker.TomcatB.type=ajp13
　　worker.TomcatB.lbfactor=2
　　worker.tcsrvs.type=lb

　　worker.tcsrvs.balance_workers=TomcatA,TomcatB
　　worker.tcsrvs.sticky_session=0  是否开启会话保持
　　worker.StatA.type=status
　　   如果要做会话绑定，此处的配置文件使用worker的名称，要与后端tomcat的Engine属性中的jvmRoute的值保持一致；
　　应做如下修改：
　　    worker.tcsrvs.sticky_session=1

# vim /etc/tomcat/server.xml　　
# vim /etc/tomcat/server.xml
