apache以mod_proxy实现负载均衡集群

青野

　　目录
　　1、测试环境概述
　　2、ajp方式实现lb
　　3、http方式实现lb
　　4、问题及总结
　　1、测试环境概述
　　此次测试采用三台主机，两台提供tomcat服务，在前边的博文中tomcat环境已配置好，一台提供httpd来实现对tomcat的负载均衡效果。
　　服务器规划：
　　服务器1    ip：192.168.0.200    主机名"lb"
　　服务器2    ip：192.168.0.201    主机名“tomcat1”
　　服务器3    ip：192.168.0.202    主机名“tomcat2”
　　后端的tomcat安装配置这时不再提供，请参照前边的博文http://zhaochj.blog.51cto.com/368705/1639740，httpd采用yum方式安装，版本为：
[root@lb ~]# rpm -qa httpd
httpd-2.2.15-39.el6.centos.x86_64　　此版本安装好后，查看所编译的模块，得保证有以下模块才能完成此次的测试：
[root@lb ~]# httpd -M
proxy_module (shared)
proxy_balancer_module (shared)
proxy_http_module (shared)
proxy_ajp_module (shared)　　2、ajp方式实现lb
　　修改httpd的配置文件，这里以虚拟主机的方式配置
[root@lb ~]# vim /etc/httpd/conf/httpd.conf
.....省略....
#DocumentRoot "/var/www/html"   #注释中心主机
.....
ProxyRequests Off  #关闭正向代理

        BalancerMember ajp://192.168.0.201:8009 loadfactor=2 route=tomcata
        BalancerMember ajp://192.168.0.202:8009 loadfactor=2 route=tomcatb
        ProxySet lbmethod=byrequests
        #ProxySet lbmethod=bytrffic
        #ProxySet lbmethod=bybusyness
        #ProxySet stickysession=JSESSIONID  #一定要写成大写的jsessionid
        ProxySet nofailover=On

#启用虚拟主机
DocumentRoot /tomcat/webapps/test
ServerName www.test.com
ErrorLog logs/test.com-error.log
CustomLog logs/test.com-access.log common

        SetHandler balancer-manager
        ProxyPass !
        Order allow,deny
        Allow from 192.168.0.0/24

ProxyPass / balancer://lbcluster1/
ProxyPa***everse / balancer://lbcluster1/
　　对以上各指令的说明：
　　ProxyRequests {On|Off}：是否开启apache正向代理的功能，启用此项时为了代理http协议必须启用mod_proxy_http模块。同时，如果为apache设置了ProxyPass，则必须将ProxyRequests设置为Off
　　ProxyPass指令的语法为ProxyPass  [path]  !|url  [key=value key=value ...]]：将后端服务器某URL与当前服务器的某虚拟路径关联起来作为提供服务的路径，path为当前服务器上的某虚拟路径，url为后端服务器上某URL路径。使用此指令时必须将ProxyRequests的值设置为Off。需要注意的是，如果path以“/”结尾，则对应的url也必须以“/”结尾，反之亦然。 “!”号表示此虚拟路径不被代理到后端，而是在本地处理，在做动静分离时使用。
　　另外，mod_proxy模块在httpd 2.1的版本之后支持与后端服务器的连接池功能，连接在按需创建在可以保存至连接池中以备进一步使用。连接池大小或其它设定可以通过在ProxyPass中使用key=value的方式定义。常用的key如下所示：
　　min：连接池的最小容量，此值与实际连接个数无关，仅表示连接池最小要初始化的空间大小。
　　max：连接池的最大容量，每个MPM都有自己独立的容量；都值与MPM本身有关，如Prefork的总是为1，而其它的则取决于ThreadsPerChild指令的值。
　　loadfactor：用于负载均衡集群配置中，定义对应后端服务器的权重，取值范围为1-100。
　　retry：当apache将请求发送至后端服务器得到错误响应时等待多长时间以后再重试。单位是秒钟。
　　

　　如果Proxy指定是以balancer://开头，即用于负载均衡集群时，其还可以接受一些特殊的参数，如下所示：
　　lbmethod：apache实现负载均衡的调度方法，默认是byrequests，即基于权重将统计请求个数进行调度，bytraffic则执行基于权重的流量计数调度，bybusyness通过考量每个后端服务器的当前负载进行调度。
　　maxattempts：放弃请求之前实现故障转移的次数，默认为1，其最大值不应该大于总的节点数。
　　nofailover：取值为On或Off，设置为On时表示后端服务器故障时，用户不会被故障转移到其他节点，这样用户就不能正常访问网站，如果设置成Off，表示允许发生故障转移，即用户访问的节点发生故障，会被转移到其他节点，如果在后端服务器没有解决session复制或共享时，将此值设置为On，那用户可能访问不到网站，如果设置成Off，那用户的session会丢失。
　　stickysession：取值为调度器的sticky session的名字，根据web程序语言的不同，其值为JSESSIONID或PHPSESSIONID。
　　上述指令除了能在banlancer://或ProxyPass中设定之外，也可使用ProxySet指令直接进行设置，就像上边我设置的一样。
　　

　　配置文件中的
　　
　　BalancerMember ajp://192.168.0.201:8009 loadfactor=2 route=tomcata
　　BalancerMember ajp://192.168.0.202:8009 loadfactor=2 route=tomcatb
　　这部份中的route=tomcata与route=tomcatb这两个名称是在tomcat服务的配置文件中的Engine容器中jvmRoute的配置，如下：
　　
　　

　　配置好后，启动httpd服务，进行测试：
[root@lb ~]# service httpd start　　在后端两tomcat上提供的测试页面是两个能记录用户每次访问的session信息的jsp测试文件，文件内容如下：
[root@tomcat1 ~]# vim /tomcat/webapps/test/index.jsp


TomcatA

  TomcatA


    Session ID




    Created on

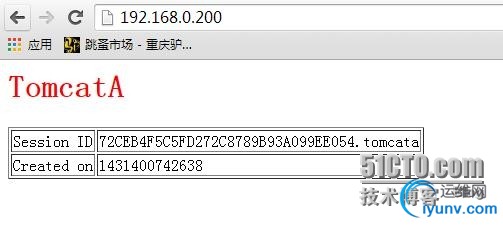

　　在tomcat2上只是把此测试文件中的TomcatA更换成TomcatB即可，这样不断刷新主页就可观察到用户的访问在两个节点上不断的切换，如下图：

　　每次刷新页面后，用户的session信息都会改变。
　　3、http方式实现lb
　　保证后端tomcat服务器监听在http的某个端口，我这里保持默认的8080，把httpd配置文件中的
　　
　　BalancerMember ajp://192.168.0.201:8009 loadfactor=2 route=tomcata
　　BalancerMember ajp://192.168.0.202:8009 loadfactor=2 route=tomcatb
　　修改为：
　　
　　BalancerMember http://192.168.0.201:8080 loadfactor=2 route=tomcata
　　BalancerMember http://192.168.0.202:8080loadfactor=2 route=tomcatb
　　这样即完成配置。
　　在配置文件中配置了一个特殊的Location，如下：
　　
　　SetHandler balancer-manager
　　ProxyPass !
　　Order allow,deny
　　Allow from 192.168.0.0/24
　　
　　这是一个proxy_module模块中能输出分布式集群环境中各节点的状态信息，并还有一定的管理功能的接口，所以此接口就配置成基于用户的访问控制或者调试好后直接禁用，此接口输出页面如下图：

　　4、问题及总结
　　上边提到过在不断刷新页面时会在两个节点不断的切换，用户的session信息也在不断的发生改变，如果在生产环境下保持用户的session信息是比较重要的，如果tomcat的后端没有session复制或共享的机制，那我们可以在httpd配置文件中启用“ProxySet stickysession=JSESSIONID”这个参数，表示绑定用户的session信息，当用户访问集群系统时被调度到了一个节点上，那其后边的连接也会都会调度到此节点上，这样session信息就不会被调度到其他节点而发生变化，但这样在一定程度上与负载均衡的思想相悖，不过这样的机制也能真正的解决session信息不断变化的问题。这里还有一个问题必须面临，那就是当用户访问的节点宕机了，那用户下次用户发起的连接是否会被调度到其他正常的节点，这是由“nofailover={On|Off}”来控制的，默认是Off，表示会自动进行故障转移，这样用户能正常访问站点，但因session信息丢失，站点会让用户再次进行登陆，如果设置成On，表示不会进行故障转移，那用户访问的节点发生故障后，用户将不能访问站点，这个需要管理员来权衡设置这两个参数。不过我们有更好的方案来解决这个问题，在tomcat集群中启用session的内存复制功能，或采用msm（Memcached Session Manager）方案来解决此次测试集群的缺陷，我将在后边的博文中呈现。
