Apache与Tomcat整合实现动静分离与负载均衡的配置实践

civilvar

　　参考资料：
　　http://www.ibm.com/developerworks/cn/opensource/os-lo-apache-tomcat/
　　通常，将Apache与Tomcat整合主要出于以下几个原因：
　　1. 提升对静态文件的处理性能，所有静态文件均由前端的Apache响应，其它与JSP相关的请求分发给后端的Tocmat处理；
　　2. 利用Apache服务器来做负载均衡以及容错，前端的Apache可作为一个负载均衡器，将请求分发给后端的多台Tomcat，当某一台Tomcat宕机时，可以将其暂时移出集群；
　　3. 无缝的升级应用程序，在对后端的多台Tomcat进行升级部署时，将其暂时移出集群来实现平滑升级。
　　而关于Apache与Tomcat整合，有3种方式可以实现：
　　1. mod_jk
　　mod_jk 是通过 AJP 协议与 Tomcat 服务器进行通讯的，Tomcat 默认的 AJP Connector 的端口是 8009。JK 本身提供了一个监控以及管理的页面jkstatus，通过 jkstatus 可以监控 JK 目前的工作状态以及对到 tomcat 的连接进行设置；
　　2. http_proxy
　　这是利用 Apache 自带的 mod_proxy 模块使用代理技术来连接Tomcat。在配置之前请确保是否使用的是 2.2.x 版本的 Apache 服务器。因为 2.2.x版本对这个模块进行了重写，大大的增强了其功能和稳定性。
　　3. ajp_proxy
　　ajp_proxy 连接方式其实跟 http_proxy 方式一样，也是由 mod_proxy 所提供的功能，但是通过 AJP 协议与 Tomcat 服务器进行通讯的，这一点又与mod_jk相同。
　　下面是具体的配置过程：
　　测试环境介绍：
　　Cluster：192.168.203.134
　　Tomcat Server:192.168.203.133
　　Tomcat Server:192.168.203.135
　　注：以下所有配置过程均在Cluster上完成。
　　1. 安装配置Apache
　　# wget http://apache.etoak.com//httpd/httpd-2.2.18.tar.bz2
　　# tar xjvf httpd-2.2.18.tar.bz2
　　# cd httpd-2.2.18
　　# ./configure --prefix=/opt/apache2 --enable-so --enable-dav --enable-dav-fs --enable-maintainer-mode --with-included-apr --enable-rewrite --enable-ssl --enable-proxy --enable-proxy-http
　　# make
　　# make install
　　创建apache用户
　　# useradd -M apache
　　修改apache配置文件，让它以用户apache身份运行
　　# vi /opt/apache2/conf/httpd.conf
　　============================
　　User apache
　　Group apache
　　============================
　　2. 通过 Apache mod_jk 方式实现与Tomcat整合
　　# wget http://labs.mop.com/apache-mirror//tomcat/tomcat-connectors/jk/tomcat-connectors-1.2.35-src.tar.gz
　　# tar xzvf tomcat-connectors-1.2.35-src.tar.gz
　　# cd tomcat-connectors-1.2.35-src/native
　　# ./configure --with-apxs=/opt/apache2/bin/apxs
　　# make
　　注：不需要执行make install的过程，仅需在编译后复制mod_jk.so文件
　　# cp ./apache-2.0/mod_jk.so /opt/apache2/modules/
　　# cd /opt/apache2/conf/
　　创建 mod_jk 主配置文件
　　# vim extra/httpd-jk.conf
# Load the jk moduleLoadModule jk_module modules/mod_jk.so# The location of workers.propertiesJkWorkersFile conf/extra/httpd-jk-workers.properties# The location of jk logsJkLogFile logs/httpd-jk.log# The location of jk mount fileJkMountFile conf/extra/httpd-jk-uriworkermap.properties# The jk log level [debug/error/info]JkLogLevel info# The log formatJkLogStampFormat "[%a %b %d %H:%M:%S %Y]"# JkOptions indicate to send SSL KEY>JkOptions  +ForwardKeySize +ForwardURICompat -ForwardDirectories# JkRequestLogFormat set the request formatJkRequestLogFormat "%w %V %T"　　创建 mod_jk 集群参数配置文件
　　# vim extra/httpd-jk-workers.properties
01# list the workers by name0203worker.list=DLOG4J, status #创建名为DLOG4J与status的worker0405# localhost server 106# ------------------------07worker.s1.port=8009 #后端Tomcat服务器的默认AJP端口08worker.s1.host=192.168.203.133 #后端Tomcat服务器的IP09worker.s1.type=ajp13 #采用AJP协议进行通信1011# localhost server 212# ------------------------13worker.s2.port=8009 #后端Tomcat服务器的默认AJP端口14worker.s2.host=192.168.203.135 #后端Tomcat服务器的IP15worker.s2.type=ajp13 #采用AJP协议进行通信16#worker.s2.stopped=1 #是否暂停该服务器的开关1718worker.DLOG4J.type=lb #采用负载均衡的方式19worker.retries=320worker.DLOG4J.balanced_workers=s1, s2 #负载均衡中包括server 1与server 2两台Tomcat服务器21worker.DLOG4J.sticky_session=12223worker.status.type=status #在worker status中对集群状态进行监控　　创建 mod_jk URL参数文件
　　vim extra/httpd-jk-uriworkermap.properties
01/*=DLOG4J #所有的请求都交给DLOG4J处理02/jkstatus=status #在/jkstatus页面中监控集群状态0304!/*.gif=DLOG4J #过滤gif05!/*.jpg=DLOG4J #过滤jpg06!/*.png=DLOG4J #过滤png07!/*.css=DLOG4J #过滤css08!/*.js=DLOG4J #过滤js09!/*.htm=DLOG4J #过滤htm10!/*.html=DLOG4J #过滤html　　修改Apache主配置文件，使其关联mod_jk主配置文件
　　# vim httpd.conf
1# The JK connector settings2Include conf/extra/httpd-jk.conf　　启动Apache
　　# /opt/apache2/bin/apachectl start

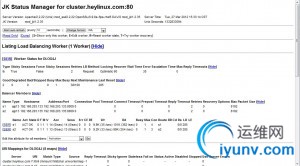

　　通过统计监听页面，可以看到后端服务器的状态，如下图所示：
　　http://192.168.203.134/jkstatus

　　通过浏览器访问http://192.168.203.134/index.jsp，可以发现，在多次刷新之后，请求会随机分配到后端的Tomcat服务器上。
　　而访问http://192.168.203.134/index.html，请求会直接分配到前端的Apache上。
　　2. 通过 Apache mod_proxy 方式实现与Tomcat整合
　　进入Apache源码包，添加所需的模块
　　# cd httpd-2.2.18/modules
　　# /opt/apache2/bin/apxs -c -i -a proxy/mod_proxy.c proxy/proxy_util.c
　　# /opt/apache2/bin/apxs -c -i -a proxy/mod_proxy_http.c
　　# /opt/apache2/bin/apxs -c -i -a proxy/mod_proxy_connect.c
　　# /opt/apache2/bin/apxs -c -i -a proxy/mod_proxy_ajp.c
　　# /opt/apache2/bin/apxs -c -i -a proxy/mod_proxy_balancer.c
　　# /opt/apache2/bin/apxs -c -i -a generators/mod_status.c
　　添加完成后，在httpd.conf中可以看到以下配置：
　　---
　　# Example:
　　# LoadModule foo_module modules/mod_foo.so
　　LoadModule proxy_module modules/mod_proxy.so
　　LoadModule proxy_http_module modules/mod_proxy_http.so
　　LoadModule proxy_connect_module modules/mod_proxy_connect.so
　　LoadModule proxy_ajp_module modules/mod_proxy_ajp.so
　　LoadModule proxy_balancer_module modules/mod_proxy_balancer.so
　　LoadModule status_module modules/mod_status.so
　　---
　　# cd /opt/apache2/conf/
　　创建 mod_proxy 主配置文件
　　vim extra/httpd-proxy.conf
01ProxyPassMatch /*.gif$ ! #过滤gif02ProxyPassMatch /*.jpg$ ! #过滤jpg03ProxyPassMatch /*.png$ ! #过滤png04ProxyPassMatch /*.css$ ! #过滤css05ProxyPassMatch /*.js$ ! #过滤js06ProxyPassMatch /*.htm$ ! #过滤htm07ProxyPassMatch /*.html$ ! #过滤html08ProxyPass /server-status ! #过滤server-stauts监控页面09ProxyPass /balancer-manager ! #过滤balancer-manager监控页面1011ProxyPass / balancer://cluster/#创建集群cluster1213BalancerMember http://192.168.203.133:8080/#设置cluster成员14BalancerMember http://192.168.203.135:8080/#设置cluster成员151617 #设置server-stauts监控页面18SetHandler server-status19Order Deny,Allow20Deny from all21Allow from all222324 #设置balancer-manager监控页面25SetHandler balancer-manager26Order Deny,Allow27Deny from all28Allow from all29　　修改Apache主配置文件，使其关联mod_proxy主配置文件
　　vim httpd.conf
1# The Proxy settings2Include conf/extra/httpd-proxy.conf　　启动Apache
　　# /opt/apache2/bin/apachectl start

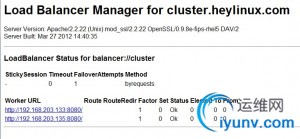

　　通过监控页面，可以看到后端服务器的状态，如下图所示：
　　http://192.168.203.134/server-stauts
　　http://192.168.203.134/balancer-manager

　　通过浏览器访问http://192.168.203.134/index.jsp，可以发现，在多次刷新之后，请求会随机分配到后端的Tomcat服务器上。
　　而访问http://192.168.203.134/index.html，请求会直接分配到前端的Apache上。
　　3. 通过 Apache mod_proxy_ajp 方式实现与Tomcat整合
　　整个配置过程与mod_proxy完全相同,仅需要在配置文件 conf/extra/httpd-proxy.conf 中将http协议修改为ajp协议即可，如下所示：
1...2ProxyPass / balancer://cluster/34BalancerMember ajp://192.168.203.133:8009/5BalancerMember ajp://192.168.203.135:8009/67...　　4. 其它
　　如果出现 "is built-in and can't be loaded" 类似的错误提示，则代表模块以及集成到了Apache当中，此时需要注释掉相关的LoadModule配置；
　　鉴于Nginx的高效，通过设置rewrite规则实现与Tomcat集成，处理能力其实比Apache更好；
　　如果仅仅是为了提升Tomcat的静态文件处理能力，则仅需要考虑集成apr模块即可。
