整合 Apache 与 Tomcat

踏雪寻梅

　　一、 Tomcat连接器的架构
1. 基于Apache做为Tomcat前端的架构来讲，Apache可以通过mod_jk、或mod_proxy模块与后端的Tomcat进行数据交换。
2. 对Tomcat来说，每个Web容器实例都有一个Java语言开发的连接器模块组件
3. HTTP/1.1负责响应基于HTTP/HTTPS协议的请求，AJP/1.3负责响应基于AJP的请求。
二、 连接器协议
      Tomcat的Web服务器连接器支持两种协议：AJP和HTTP，它们均定义了以二进制格式在Web服务器和Tomcat之间进行数据传输，并提供相应的控制命令。
      AJP(Apache JServ Protocol)协议：
         AJP 协议有三个版本,目前正在使用的AJP协议的版本是AJP13，它基于二进制的格式在Web服务器和Tomcat之间传输数据，而此前的版本AJP10和AJP11则使用文本格式传输数据。(二进制格式会比http协议的文本模式高效的多)
     HTTP协议：
         使用HTTP或HTTPS协议在Web服务器和Tomcat之间建立通信，此时，Tomcat就是一个完全功能的HTTP服务器，它需要监听在某端口上以接收来自于前端服务器的请求。
     APR （Apache的可移植运行时环境）是提供了通用和标准API的操作系统之上一个通讯层的本地库的集合，它能够为使用了APR的应用程序在与Apache通信时提供较好伸缩能力时带去平衡效用。
　　三、 Apache 的两种代理模块  （apache默认只自带了mod_proxy模块）
     mod_jk        专用于apache基于AJP协议与后端的tomcat交互通信的模块，需要额外单独编译安装
    mod_proxy      包含了以下三种模块( apache 2.2以后版本才有的一个模块，可以实现让apache将前端的用户请求代理至后端服务器)
          mod_proxy_http             与tomcat的http连接器通信
          mod_proxy_ajp              与tomcat的AJP连接器通信
          mod_proxy_balancer         负载均衡模块， 在代理的时候可以实现负载均衡

　　
四、 整合Apache 与 Tomcat
　　1.首先在另外一台机器 node1 上安装Apache
　　需要用到  httpd-2.4.2.tar.bz2  的源码包
　　在编译安装Apache之前还应该安装两个包：
　　apr-1.4.6.tar.bz2             apache的可移植运行时环境
apr-util-1.4.1.tar.bz2        是apr的一个抽象库，可以让程序更好的利用apr的功能
pcre-devel
　　(1). 先安装apr-1.4.6.tar.bz2

• [root@node1 tmp]# tar xf apr-1.4.6.tar.bz2

• [root@node1 tmp]# cd apr-1.4.6

• [root@node1 apr-1.4.6]# ./configure --prefix=/usr/local/apr

• [root@node1 apr-1.4.6]# make && make install


　　(2). 安装apr-util-1.4.1

• [root@node1 tmp]# tar xf apr-util-1.4.1.tar.bz2

• [root@node1 tmp]# cd apr-util-1.4.1

• [root@node1 apr-util-1.4.1]# ./configure --prefix=/usr/local/apr-util --with-apr=/usr/local/apr

• [root@node1 apr-util-1.4.1]# make && make install


　　
(3). 安装pcre-devel
       # yum -y install pcre-devel
　　(4). 编译安装apache

• [root@node1 tmp]# tar xf httpd-2.4.2.tar.bz2

• [root@node1 tmp]# cd httpd-2.4.2

• [root@node1 httpd-2.4.2]#  ./configure --prefix=/usr/local/apache --sysconfdir=/etc/httpd --enable-so --enable-ssl --enable-cgi --enable-rewrite --with-zlib --with-pcre --with-apr=/usr/local/apr --with-apr-util=/usr/local/apr-util  --enable-proxy --enable-proxy-http --enable-proxy-ajp

• [root@node1 httpd-2.4.2]# make && make install


　　1.2、修改httpd的主配置文件，设置其Pid文件的路径
  编辑/etc/httpd/httpd.conf，添加如下行即可：
         PidFile  "/var/run/httpd.pid"
     LoadModule slotmem_shm_module modules/mod_slotmem_shm.so     启用这个模块
1.3、提供SysV服务脚本/etc/rc.d/init.d/httpd 内容如下：

• #!/bin/bash

• #

• # httpd        Startup script for the Apache HTTP Server

• #

• # chkconfig: - 85 15

• # description: Apache is a World Wide Web server.  It is used to serve \

• #          HTML files and CGI.

• # processname: httpd

• # config: /etc/httpd/conf/httpd.conf

• # config: /etc/sysconfig/httpd

• # pidfile: /var/run/httpd.pid

•

• # Source function library.

• . /etc/rc.d/init.d/functions

•

• if [ -f /etc/sysconfig/httpd ]; then

•         . /etc/sysconfig/httpd

• fi

•

• # Start httpd in the C locale by default.

• HTTPD_LANG=${HTTPD_LANG-"C"}

•

• # This will prevent initlog from swallowing up a pass-phrase prompt if

• # mod_ssl needs a pass-phrase from the user.

• INITLOG_ARGS=""

•

• # Set HTTPD=/usr/sbin/httpd.worker in /etc/sysconfig/httpd to use a server

• # with the thread-based "worker" MPM; BE WARNED that some modules may not

• # work correctly with a thread-based MPM; notably PHP will refuse to start.

•

• # Path to the apachectl script, server binary, and short-form for messages.

• apachectl=/usr/local/apache/bin/apachectl

• httpd=${HTTPD-/usr/local/apache/bin/httpd}

• prog=httpd

• pidfile=${PIDFILE-/var/run/httpd.pid}

• lockfile=${LOCKFILE-/var/lock/subsys/httpd}

• RETVAL=0

•

• start() {

•         echo -n $"Starting $prog: "

•         LANG=$HTTPD_LANG daemon --pidfile=${pidfile} $httpd $OPTIONS

•         RETVAL=$?

•         echo

•         [ $RETVAL = 0 ] && touch ${lockfile}

•         return $RETVAL

• }

•

• stop() {

•     echo -n $"Stopping $prog: "

•     killproc -p ${pidfile} -d 10 $httpd

•     RETVAL=$?

•     echo

•     [ $RETVAL = 0 ] && rm -f ${lockfile} ${pidfile}

• }

• reload() {

•     echo -n $"Reloading $prog: "

•     if ! LANG=$HTTPD_LANG $httpd $OPTIONS -t >&/dev/null; then

•         RETVAL=$?

•         echo $"not reloading due to configuration syntax error"

•         failure $"not reloading $httpd due to configuration syntax error"

•     else

•         killproc -p ${pidfile} $httpd -HUP

•         RETVAL=$?

•     fi

•     echo

• }

•

• # See how we were called.

• case "$1" in

•   start)

•     start

•     ;;

•   stop)

•     stop

•     ;;

•   status)

•         status -p ${pidfile} $httpd

•     RETVAL=$?

•     ;;

•   restart)

•     stop

•     start

•     ;;

•   condrestart)

•     if [ -f ${pidfile} ] ; then

•         stop

•         start

•     fi

•     ;;

•   reload)

•         reload

•     ;;

•   graceful|help|configtest|fullstatus)

•     $apachectl $@

•     RETVAL=$?

•     ;;

•   *)

•     echo $"Usage: $prog {start|stop|restart|condrestart|reload|status|fullstatus|graceful|help|configtest}"

•     exit 1

• esac

•

• exit $RETVAL


　　
而后为此脚本赋予执行权限：
      # chmod +x /etc/rc.d/init.d/httpd
1.4、加入服务列表：
      # chkconfig --add httpd
1.5、加入PATH环境变量
        # vi /etc/profile
            PATH=$PATH:/usr/local/apache/bin/
        # export PATH=$PATH:/usr/local/apache/bin/
1.6、 查看支持的模块

• [root@node1 ~]# httpd -l            显示加载的静态模块

• Compiled in modules:

•   core.c

•   mod_so.c

•   http_core.c

•   event.c


• [root@node1 ~]# httpd -D DUMP_MODULES           显示加载的所有模块

• Loaded Modules:                                    要有proxy模块

•

• proxy_module (shared)

•

• proxy_http_module (shared)

• proxy_ajp_module (shared)

• proxy_balancer_module (shared)

• proxy_express_module (shared)


　　1.7、启动测试apache

• [root@node1 httpd]# /etc/init.d/httpd start

• Starting httpd:                                            [  OK  ]


　　2 . 配置Apache 通过 mod_proxy 模块与 Tomcat连接
　　mod_proxy模块又支持ajp连接器和http连接器与Tomcat通信
　　2.1使用 http 连接器
　　1> 首先编辑Apache 的主配置文件  /etc/httpd/httpd.conf
    启用    Include /etc/httpd/extra/httpd-vhosts.conf
    注释中心主机： # DocumentRoot "/usr/local/apache/htdocs"
　　2> 配置虚拟主机

• [root@node1 httpd]# vi extra/httpd-vhosts.conf

•

•

• ProxyVia            Off         关闭正向代理
  ProxyRequests       Off
  ProxyPreserveHost   Off         off 表示任何对 "tomcat.yue.com" 的请求  都定位到后端 Tomcat 的默认虚拟主机上

•

•

•         ServerName      tomcat.yue.com

• #       DocumentRoot    "/web/tomcat"

•

•         ProxyPass           / http://192.168.1.12:8080/     把前端用户请求的URL路径，以哪种协议转到后端的哪个tomcat服务器上的哪个端口上

•         ProxyPa***everse    / http://192.168.1.12:8080/

•

•


　　3> 修改 Windows 主机的hosts文件
　　C:\Windows/System32\drivers\etc\hosts  文件中添加      “192.168.1.10    tomcat.yue.com”
　　4> 测试一下效果

　　5>  让在apache中定义的虚拟主机定位到与后端 Tomcat中同名的虚拟主机上
　　修改 extra/httpd-vhosts.conf

• [root@node1 httpd]# vi extra/httpd-vhosts.conf

•

•

• ProxyVia            Off
  ProxyRequests       Off
  ProxyPreserveHost   On          定位到后端Tomcat中与当前主机名相同的虚拟主机上

•

•

•         ServerName      tomcat.yue.com

• #       DocumentRoot    "/web/tomcat"

•

•         ProxyPass           / http://192.168.1.12:8080/

•         ProxyPa***everse    / http://192.168.1.12:8080/

•

•

• [root@node1 httpd]# /etc/init.d/httpd restart

• Stopping httpd:                                            [ OK  ]

• Starting httpd:                                            [ OK  ]


　　测试一下效果

　　此时我们也可以打开Tomcat的管理器，查看Tomcat的状态信息：

　　2.2使用 ajp 连接器
　　修改extra/httpd-vhosts.conf

• [root@node1 httpd]# vi extra/httpd-vhosts.conf

•

• ProxyVia            Off

• ProxyRequests       Off

• ProxyPreserveHost   Off

•

•

•         ServerName      tomcat.yue.com

• #       DocumentRoot    "/web/tomcat"

•         ProxyPass           / ajp://192.168.1.12:8009/     注意： ajp连接器使用的是8009端口

•         ProxyPa***everse    / ajp://192.168.1.12:8009/

•


　　 重启Apache：

• [root@node1 httpd]# /etc/init.d/httpd restart

• Stopping httpd:                                            [ OK  ]

• Starting httpd:                                            [  OK  ]

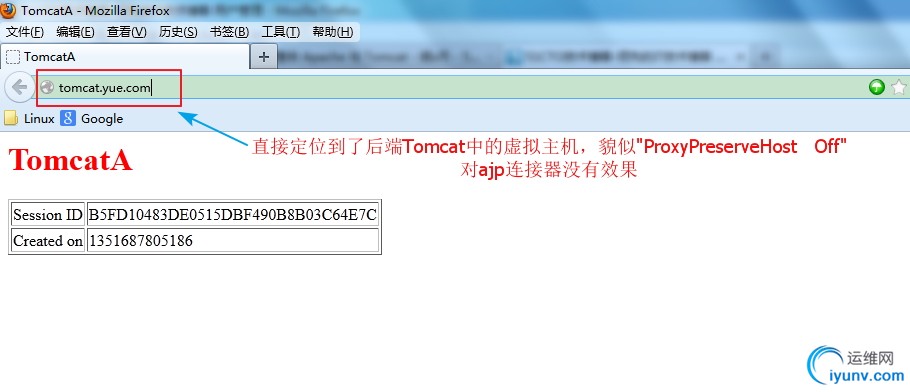

　　测试一下：

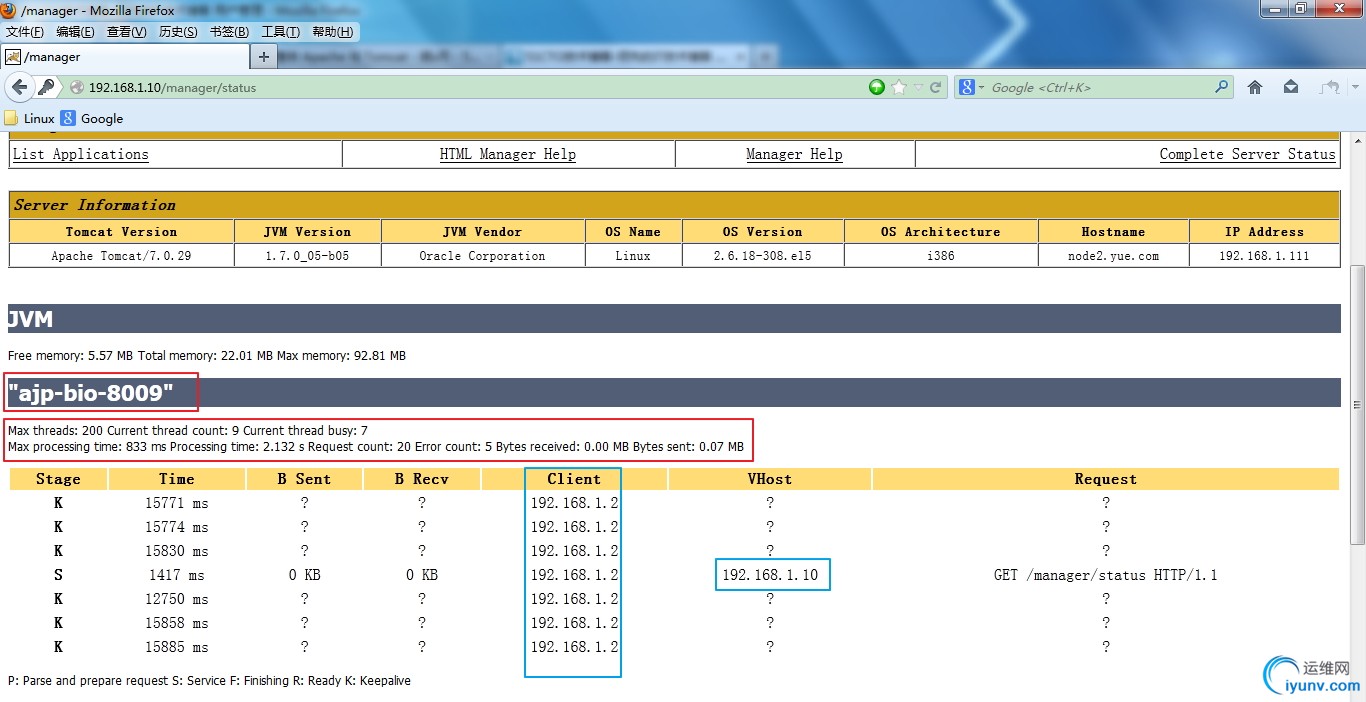

　　查看此时连接的状态信息：

　　3. 配置apache通过mod_jk模块与Tomcat连接
　　mod_jk是ASF的一个项目，是一个工作于apache端基于AJP协议与Tomcat通信的连接器，它是apache的一个模块，是AJP协议的客户端（服务端是Tomcat的AJP连接器）
　　3.1 由于mod-jk 模块apache并没有自带，所以需要手动编译安装

•     [root@node1 tmp]# tar xf tomcat-connectors-1.2.37-src.tar.gz

•     [root@node1 tmp]# cd tomcat-connectors-1.2.37-src/native/

•     [root@node1 native]# ./configure --with-apxs=/usr/local/apache/bin/apxs    注意此时所在的路径

•

•

•     checking build system type... i686-pc-linux-gnu

•     checking host system type... i686-pc-linux-gnu

•     checking target system type... i686-pc-linux-gnu

•     checking for a BSD-compatible install... /usr/bin/install -c

•     checking whether build environment is sane... yes

•     checking for gawk... gawk

•     checking whether make sets $(MAKE)... yes

•     checking for test... /usr/bin/test

•     checking for grep... /bin/grep

•     checking for echo... /bin/echo

•     checking for sed... /bin/sed

•     checking for cp... /bin/cp

•     checking for mkdir... /bin/mkdir

•     need to check for Perl first, apxs depends on it...

•     checking for perl... /usr/bin/perl

•     APRINCLUDEDIR is  -I/usr/local/apr/include/apr-1 -I/usr/local/apr-util/include/apr-1

•     building connector for "apache-2.0"

•

• ......   ......

•     configure: creating ./config.status

•     config.status: creating Makefile

•     config.status: creating apache-1.3/Makefile

•     config.status: creating apache-1.3/Makefile.apxs

•     config.status: creating apache-2.0/Makefile

•     config.status: creating apache-2.0/Makefile.apxs

•     config.status: creating common/Makefile

•     config.status: creating common/list.mk

•     config.status: creating common/jk_types.h

•     config.status: creating common/config.h

•     config.status: executing depfiles commands

•

•     [root@node1 native]# make && make install


　　3.2  apache要使用mod_jk连接器，需要在启动时加载此连接器模块。为了便于管理与mod_jk模块相关的配置，这里使用一个专门的配置文件/etc/httpd/extra/httpd-jk.conf来保存相关指令及相关设ersFile指定的，在apache启动时，mod_jk会扫描此文件获取每一个worker的配置信息。

• [root@node1 httpd]# vi extra/httpd-jk.conf    内容如下：

•

• # Load the mod_jk

• LoadModule  jk_module  modules/mod_jk.so

• JkWorkersFile  /etc/httpd/extra/workers.properties          每个tomcat的engine（或实例）就叫一个work，使用一个专用的配置文件记录所有的work

• JkLogFile  logs/mod_jk.log          指定mod_jk模块的日志文件

• JkLogLevel  debug                   用于指定日志的级别（info, error, debug）,第一次使用时可以打开，便于查找错误

• JkMount  /*  Tomcat_A               * 表示根下的所有内容都转发， 后端的work名称，    work的名字在tomcat的配置文件的engine  中定义--> "jvmRoute=“work_Name”"

• JkMount  /status/  stat1            所有的状态定义到stat1 上 ，我们可以在路径后加上stat1来查看相关的状态信息


　　3.3 对于apache代理来说，每一个后端的Tomcat实例中的engine都可以视作一个worker，而每一个worker的地址、连接器的端口等信息都需要在apache端指定以便apache可以识别并使用这些worker。
具体路径则是使用前面介绍过的JkWorkersFile指定的，在apache启动时，mod_jk会扫描此文件获取每一个worker的配置信息。我们这里使用/etc/httpd/extra/workers.properties

• [root@node1 httpd]# vi extra/workers.properties

•

• worker.list=Tomcat_A,stat1        worker列表

• worker.Tomcat_A.port=8009

• worker.Tomcat_A.host=192.168.1.12

• worker.Tomcat_A.type=ajp13

• worker.Tomcat_A.lbfactor=1

• worker.stat1.type = status     定义了stat1 的类型


　　3.4 编辑Apache的主配置文件

• [root@node1 httpd] # vi /etc/httpd/httpd.conf

•

• 注释掉这行：# Include /etc/httpd/extra/httpd-vhosts.conf

•      加入  ：Include /etc/httpd/extra/httpd-jk.conf

•

•

• 重启Apache

• [root@node1 httpd]# /etc/init.d/httpd restart
  Stopping httpd:                                            [  OK  ]
  Starting httpd:                                            [  OK  ]


　　3.5 编辑Tomcat的主配置文件

• [root@node2 tomcat]# vi conf/server.xml

•     　    在Engine 中添加关于“Tomcat_A”的设置

•

• [root@node2 tomcat]# bin/catalina.sh stop

• Using CATALINA_BASE:   /usr/local/tomcat

• Using CATALINA_HOME:   /usr/local/tomcat

• Using CATALINA_TMPDIR: /usr/local/tomcat/temp

• Using JRE_HOME:        /usr/java/jdk1.7.0_05

• Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar

•

•

• [root@node2 tomcat]# bin/catalina.sh start

• Using CATALINA_BASE:   /usr/local/tomcat

• Using CATALINA_HOME:   /usr/local/tomcat

• Using CATALINA_TMPDIR: /usr/local/tomcat/temp

• Using JRE_HOME:        /usr/java/jdk1.7.0_05

• Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar


　　3.6. 在Windows主机的hosts文件中添加 “mail.yue.com   192.168.1.10” 可以使用测试使用
　　测试一下：

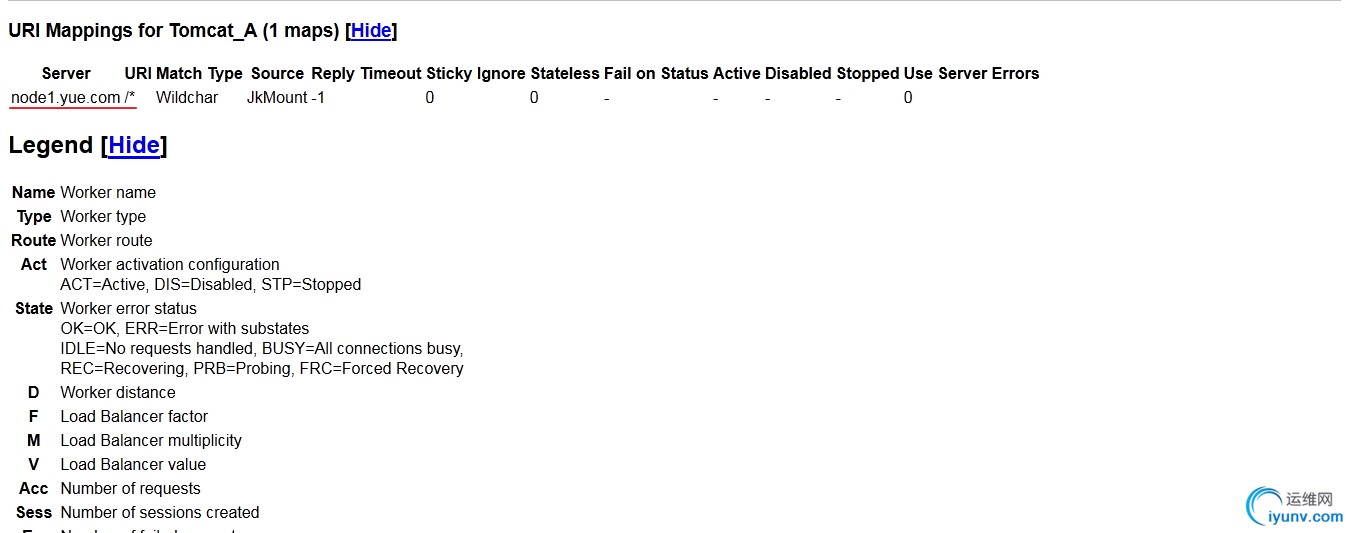

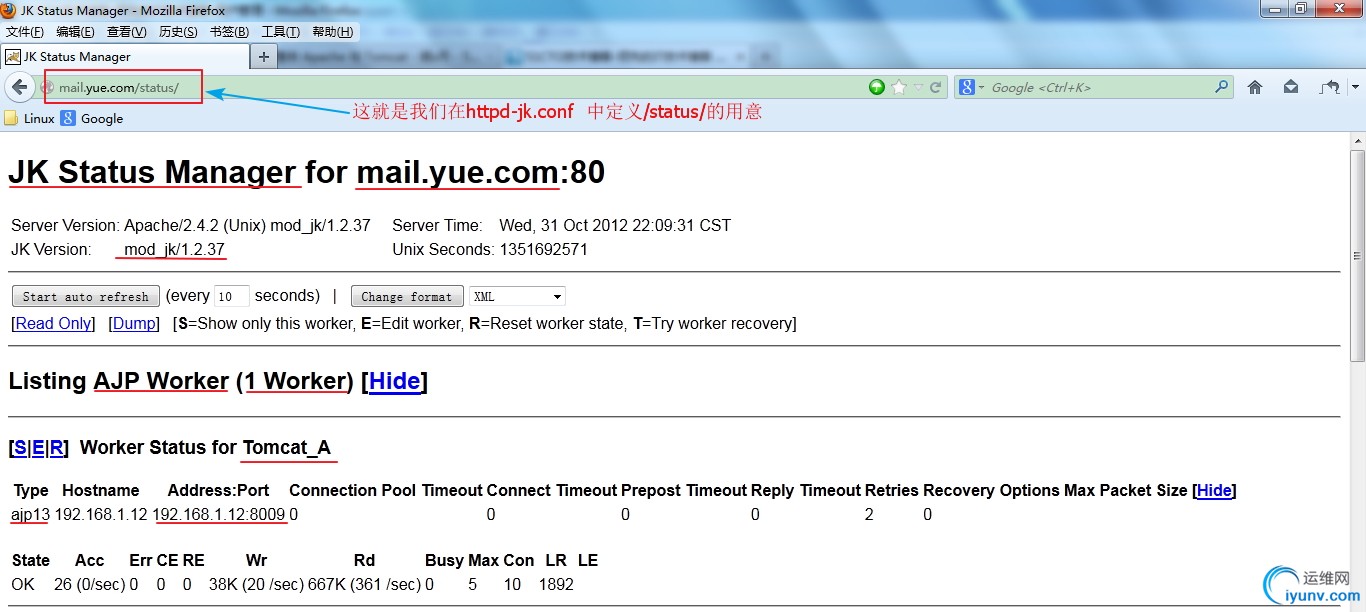

　　通过添加 status 路径来查看状态信息

　　


　　Over !
