浅谈apache与tomact的整合

升木

　　一般来讲，配置apache和tomcat的整合有三种方式，mod_proxy,mod_ajp和mod_jk等三种方式，前2种配置步骤类似且相对容易，且只支持apache2.2以后的版本，mod_jk则配置相对复杂，但强在稳定性和性能方面，因为没有系统的写过这方面的文档，故在此简要的记录下使用mod_proxy和mod_jk两种方式来整合apache和tomcat！
　　三种方式的对比，具体请参考：http://www.ibm.com/developerworks/cn/opensource/os-lo-apache-tomcat/
　　本文环境介绍：
os版本：centos5.4 64bit
jdk版本：jdk-6u2-linux-i586.bin
tomcat版本：7.0.29
apache版本：2.4.2
apache服务器IP：192.168.123.110/24
tomcat实例一IP:192.168.123.110/24 (端口默认)
tomcat实例二IP:192.168.123.20/24 (端口默认)
　　一：mod_proxy方式的整合
1：编译安装apache，需要编译proxy相关的模块，这里采用目前最新版的apache2.4.2

• [root@db1 ~]# tar -zxvpf httpd-2.4.2.tar.gz

• [root@db1 ~]# cd httpd-2.4.2

• [root@db1 httpd-2.4.2]# ./configure --prefix=/usr/local/apache --enable-proxy --enable-proxy-ajp  --enable-rewrite --enable-so  --enable-headers --enable-expires  --enable-modules-shared=most --with-apr=/usr/local/apr/ --with-apr-util=/usr/local/apr-util/

• [root@db1 httpd-2.4.2]# make

• [root@db1 httpd-2.4.2]# make install


　　若启动apache出现下面的错误，基本上属于apr的问题，要么apr没安装，要么版本不对！

[root@db1 ~]# /usr/local/apache/bin/apachectl -t httpd: Syntax error on line 113 of /usr/local/apache/conf/httpd.conf: Cannot load /usr/local/apache/modules/mod_proxy.so into server: /usr/local/apache/modules/mod_proxy.so: undefined symbol: apr_global_mutex_lockfile 　　[root@db1 ~]# yum remove apr [root@db1 ~]# /usr/local/apache/bin/apachectl -t Syntax OK 　　[root@db1 ~]# /usr/local/apache/bin/apachectl -t -D DUMP_MODULES |grep proxy proxy_module (shared) proxy_connect_module (shared) proxy_ftp_module (shared) proxy_http_module (shared) proxy_fcgi_module (shared) proxy_scgi_module (shared) proxy_ajp_module (shared) proxy_balancer_module (shared) proxy_express_module (shared)

　　2：配置apache的虚拟主机

• [root@db1 ~]# /usr/local/apache/bin/apachectl -t -D DUMP_VHOSTS

• VirtualHost configuration:

• *:80                   is a NameVirtualHost

•          default server 192.168.123.110 (/usr/local/apache/conf/extra/httpd-vhosts.conf:23)

•          port 80 namevhost 192.168.123.110 (/usr/local/apache/conf/extra/httpd-vhosts.conf:23)

•          port 80 namevhost 192.168.123.110 (/usr/local/apache/conf/extra/httpd-vhosts.conf:23)

•          port 80 namevhost www.yang.com (/usr/local/apache/conf/extra/httpd-vhosts.conf:31)

•          port 80 namevhost www.yang.com (/usr/local/apache/conf/extra/httpd-vhosts.conf:31)


　　若启动apache报错如下，则需要加载mod_slotmem_shm.so模块，之前在使用apache中很少用到mod_proxy模块，所以遇到的问题多多！

[root@db1 ~]# /usr/local/apache/bin/apachectl -k start [root@db1 ~]# echo $? 0 [root@db1 ~]# netstat -ntpl |grep :80 [root@db1 ~]# cat /usr/local/apache/logs/error_log [Fri Aug 10 18:32:25.298436 2012] [proxy_balancer:emerg] [pid 7859:tid 47937562389216] AH01177: Failed to lookup provider 'shm' for 'slotmem': is mod_slotmem_shm loaded?? [Fri Aug 10 18:32:25.298650 2012] [:emerg] [pid 7859:tid 47937562389216] AH00020: Configuration Failed, exiting [Fri Aug 10 18:34:04.717801 2012] [proxy_balancer:emerg] [pid 7876:tid 47508265659104] AH01177: Failed to lookup provider 'shm' for 'slotmem': is mod_slotmem_shm loaded?? [Fri Aug 10 18:34:04.717951 2012] [:emerg] [pid 7876:tid 47508265659104] AH00020: Configuration Failed, exiting 　　[root@db1 ~]# grep 'slotmem' /usr/local/apache/conf/httpd.conf LoadModule slotmem_shm_module modules/mod_slotmem_shm.so 　　[root@db1 ~]# /usr/local/apache/bin/apachectl -k start [root@db1 ~]# netstat -ntpl |grep :80 tcp        0      0 :::80                       :::*                        LISTEN      7898/httpd

　　注意：2.4.2版本的apache中需要在目录下面添加 Require all granted,否则无论怎么访问都是403，悲了个催的！具体报错如下:
　　[Fri Aug 10 19:07:13.263893 2012] [authz_core:error] [pid 8918:tid 1126259008] [client 192.168.123.102:53420] AH01630: client  denied by server configuration: /tmp

• [root@db1 ~]# grep -v '^#' /usr/local/apache/conf/extra/httpd-vhosts.conf |grep -v '^$'

•

•     ServerName 192.168.123.110

•

•     Order deny,allow

•     Deny from all

•

•

•

•     ServerName   www.yang.com

•     DocumentRoot /tmp

•

•      Options +indexes

•      Order allow,deny

•      Allow from all

•      Require all granted

•

•


　　3：安装jdk和tomcat，并启动tomcat

• [root@db2 ~]# java -version

• java version "1.6.0"

• OpenJDK  Runtime Environment (build 1.6.0-b09)

• OpenJDK 64-Bit Server VM (build 1.6.0-b09, mixed mode)

•

• [root@db2 ~]# /usr/local/tomcat7/bin/startup.sh

• Using CATALINA_BASE:   /usr/local/tomcat7

• Using CATALINA_HOME:   /usr/local/tomcat7

• Using CATALINA_TMPDIR: /usr/local/tomcat7/temp

• Using JRE_HOME:        /usr/local/java

• Using CLASSPATH:       /usr/local/tomcat7/bin/bootstrap.jar:/usr/local/tomcat7/bin/tomcat-juli.jar

•

• [root@db2 ~]# netstat -ntpl |grep java

• tcp        0      0 ::ffff:127.0.0.1:8005       :::*                        LISTEN      7601/java

• tcp        0      0 :::8009                     :::*                        LISTEN      7601/java

• tcp        0      0 :::8080                     :::*                        LISTEN      7601/java


　　4：使用mod_proxy转发jsp的请求，test目录，tomcat.css,tomcat.png请求使用apache处理

•

•     ServerName   www.yang.com

•     DocumentRoot /tmp

•

•      Options +indexes

•      Order allow,deny

•      Allow from all

•      Require all granted

•

•     Proxypass /test !

•     Proxypass /tomcat.css !

•     Proxypass /tomcat.png !

•     Proxypass / http://192.168.123.20:8080

•


　　5：mod_proxy配置集群

•

•     ServerName   www.yang.com

•     DocumentRoot /tmp

•

•      Options +indexes

•      Order allow,deny

•      Allow from all

•      Require all granted

•

•     Proxypass /test !

•     Proxypass /tomcat.css !

•     Proxypass /tomcat.png !

•     Proxypass / balancer://yang

•

•     BalancerMember http://192.168.123.20:8080/

•     BalancerMember http://192.168.123.110:8080/

•

•

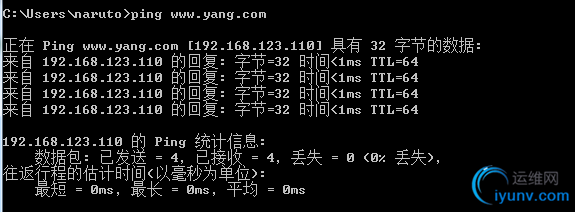

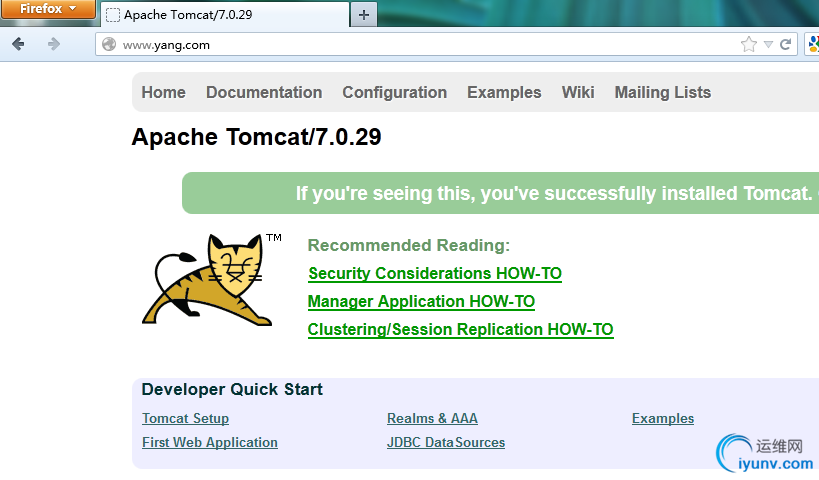

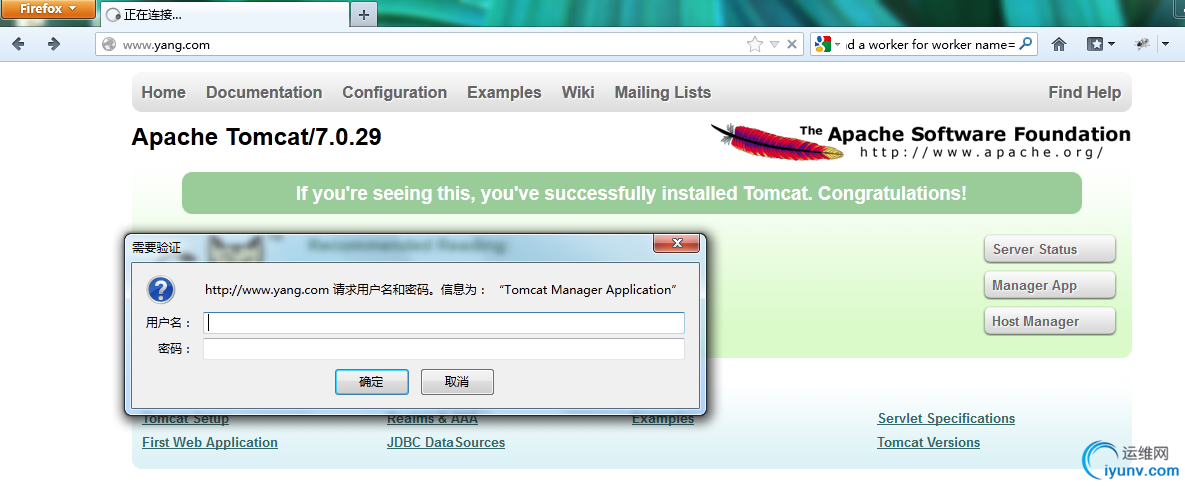

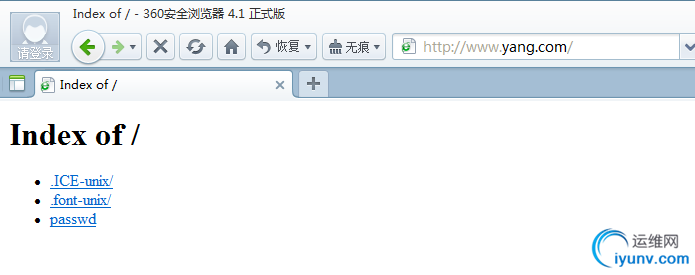

　　6:测试

　　二：mod_jk方式整合
1：下载并编译安装mod_jk模块

• [root@db1 ~]# wget http://www.apache.org/dist/tomcat/tomcat-connectors/jk/tomcat-connectors-1.2.37-src.tar.gz

• [root@db1 ~]# tar -zxvf tomcat-connectors-1.2.37-src.tar.gz

• [root@db1 ~]# cd tomcat-connectors-1.2.37-src/native/

• [root@db1 native]# ./configure --with-apxs=/usr/local/apache/bin/apxs

• [root@db1 native]# make && make install

•

• [root@db1 ~]# grep 'mod_jk' /usr/local/apache/conf/httpd.conf

• Include conf/extra/mod_jk.conf


　　2：修改mod_jk配置文件如下

• [root@db1 ~]# grep -v '^#' /usr/local/apache/conf/extra/mod_jk.conf

• LoadModule jk_module modules/mod_jk.so

• JkWorkersFile conf/extra/workers.properties

• JkLogFile "logs/mod_jk.log"

• JkLogLevel info

• JkLogStampFormat "[%a %b %d %H:%M:%S %Y]"

• JkOptions +ForwardKeySize +ForwardURICompat -ForwardDirectories

• JkRequestLogFormat "%w %V %T"

• JkShmFile logs/jk.shm

• HostnameLookups Off


　　3：配置workers.properties，指定ajp连接tomcat的信息

• [root@db1 ~]# cat /usr/local/apache/conf/extra/workers.properties

• worker.list=yang,jkstatus

• #110

• worker.server110.port=8009

• worker.server110.host=192.168.123.110

• worker.server110.type=ajp13

• worker.server110.lbfactor=0

• worker.server110.socket_keepalive=1

• worker.server110.socket_timeout=0

• worker.server110.retries=3

•

• #20

• worker.server20.port=8009

• worker.server20.host=192.168.123.20

• worker.server20.type=ajp13

• worker.server20.lbfactor=9

• worker.server20.socket_keepalive=1

• worker.server20.socket_timeout=0

• worker.server20.retries=3

•

• worker.yang.type=lb

• worker.retries=3

• worker.yang.balance_workers=server110, server22

• worker.yang.sticky_session=true

• worker.yang.sticky_session_force=true

•

• worker.jkstatus.type=status

• worker.jkstatus.read_only=true


　　4：配置虚拟主机，jkmount_yang.conf文件指定了客户端http请求的走向,test目录下的请求交给apache处理

•

•     ServerName   www.yang.com

•     DocumentRoot /tmp

•     Include  conf/extra/jkmount_yang.conf

•

•      Options +indexes

•      Order allow,deny

•      Allow from all

•      Require all granted

•

•

•

• [root@db1 ~]# cat /usr/local/apache/conf/extra/jkmount_yang.conf

• JkMount   /*              yang

• JkMount   /status         jkstatus

• JkunMount /test/*         yang


　　5：重启apache

• [root@db1 ~]# /usr/local/apache/bin/apachectl -t

• Syntax OK

• [root@db1 ~]# /usr/local/apache/bin/apachectl -k restart


　　6：修改tomcat配置文件如下，重启tomcat实例，文件中主要修改jvmroute参数，同workers.properties中的一致

[root@db1 ~]# cat sr/local/tomcat7/conf/server.xml

　　7：测试

　　[root@db1 ~]# tail -f  /usr/local/apache/logs/mod_jk.log
[Thu Aug 16 16:45:23 2012]yang www.yang.com 0.017531
[Thu Aug 16 16:45:23 2012]yang www.yang.com 0.003080
[Thu Aug 16 16:45:23 2012]yang www.yang.com 0.001009
[Thu Aug 16 16:45:23 2012]yang www.yang.com 0.001876
