目录
1、环境准备
2、mod_jk配置
3、测试
4、总结
1、环境准备
准备三台主机，一台提供httpd环境，另两台提供tomcat环境。
主机规划：
主机名：httpd IP地址：192.168.0.200提供httpd服务
主机名：TomcatA IP地址：192.168.0.201提供tomcat服务
主机名：TomcatB IP地址：192.168.0.202提供tomcat服务
对tomcat的配置的说明：
以mod_jk的方式来实现反向代理tomcat，并实现负载均衡，httpd与tomcat的连接不再是是http协议，而是采用ajp协议，在httpd与tomcat通信时无法查证是否能像http协议一样能传递“Host ”主机头，如果能，那tomcat就就可以单独配置一个虚拟主机来接收带主机头的请求，这样就不用去更改tomcat的默认主机，如此客户端就可以只通过主机名来访问我们的站点，而不需要加上一个URI。但我在测试时没有测试出ajp协议能传递主机头，所以我修改了tomcat的默认主机指向我们自己部署的站点。
1.1、修改tomcat默认网站主目录及jvmRoute配置：
1
2
3
4
5
6
7
8
9
| [iyunv@TomcatA conf]# pwd
/usr/local/tomcat/conf
[iyunv@TomcatA conf]# vim server.xml
<Host name="localhost" appBase="/tomcat/webapps"
unpackWARs="true" autoDeploy="true">
<Context path="" docBase="test" />
......
</Host>
#像以上修改后我的站点目录就是在“/tomcat/webapps/test”这个目录。
|
在集群环境中必须的Engine窗口中指定jvmRoute参数：
1
2
3
| [iyunv@TomcatA conf]# vim server.xml
<Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcata">
#在TomcatB主机上也要设定jvmRoute。
|
1.2、准备我们的应用：
JSP程序的目录结构有其特有的格式，先来看一下默认的站点目录的格式
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| [iyunv@TomcatA webapps]# pwd
/usr/local/tomcat/webapps
[iyunv@TomcatA webapps]# tree -L 2 -d
.
├── docs
│ ├── api
│ ├── appdev
│ ├── architecture
│ ├── config
│ ├── elapi
│ ├── funcspecs
│ ├── images
│ ├── jspapi
│ ├── servletapi
│ ├── tribes
│ ├── WEB-INF
│ └── websocketapi
├── examples
│ ├── jsp
│ ├── servlets
│ ├── WEB-INF
│ └── websocket
├── host-manager
│ ├── images
│ ├── META-INF
│ └── WEB-INF
├── manager
│ ├── images
│ ├── META-INF
│ └── WEB-INF
├── ROOT
│ └── WEB-INF
└── test
|
可见每个应用中都有一个WEB-INF这样的一个目录，此目录下有一个web.xml文件，不用修改此文件，把WEB-INF这个目录直接复制到新的应用目录下，再把我们的应用放进来就可以了。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| [iyunv@TomcatA conf]# cp -r /usr/local/tomcat/webapps/ROOT/WEB-INF /tomcat/webapps/test/
[iyunv@TomcatA conf]# vim /tomcat/webapps/test/index.jsp #以一个测试文件作为我的项目
<%@ page language="java" %>
<html>
<head><title>TomcatA</title></head>
<body>
<h1><font color="red">TomcatA </h1>
<table align="centre" border="1">
<tr>
<td>Session ID</td>
<% session.setAttribute("abc","abc"); %>
<td><%= session.getId() %></td>
</tr>
<tr>
<td>Created on</td>
<td><%= session.getCreationTime() %></td>
</tr>
</table>
</body>
</html>
[iyunv@TomcatB conf]# ls /tomcat/webapps/test/
index.jsp WEB-INF
[iyunv@TomcatB conf]# service tomcat restart #重新启动tomcat即可生效
|
两台tomcat应用服务器都提供上边同样一个测试项目，只是index.jsp中的"TomcatA"更改成“TomcatB”而已。
2、mod_jk配置
后端的tomcat准备好了，现在来看看前端的httpd中的mod_jk模块的相应配置。
mod_jk是apache的一个单独的项目，centos 6.4中默认yum源中的rpm包中没有编译此模块，所以需要自己编译安装
配置mod_jk主要有三个文件，mod_jk.conf、workers.properties、uriworkersmap.properties，这三个文件名字可以自定义。
因httpd的主配置文件启用了“Include conf.d/*.conf”，所以上边的mod_jk.conf会被加载进主配置文件中，这样把功能性的模块配置分隔开，可防止主配置文件过于冗长，以便于管理。
1
2
3
4
5
6
7
8
9
10
11
| [iyunv@httpd conf.d]# pwd
/etc/httpd/conf.d
[iyunv@httpd conf.d]# vim mod_jk.conf
LoadModule jk_module modules/mod_jk.so
JkWorkersFile /etc/httpd/conf.d/workers.properties
JkMountFile /etc/httpd/conf.d/uriworkersmap.properties
JkLogFile logs/mod_jk.log
JkLogLevel warn #在调试时可以把日志级别设置为info或debug
#JkMount /* lbcluster1
#JkMount /jkstatus stat
#workers.properties与uriworkersmap.properties两个文件分别通过JkorkersFile和JkMonutFile两个指令关联起来，如果不想启用uriworkersmap.properties这个文件，那直接在mod_jk.conf文件加“JkMount”这样的指令即可，这个指使相当于使用proxy_mod模块中的ProxyPass指令一样。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| [iyunv@httpd conf.d]# vim workers.properties
#定义woker的列表
worker.list=lbcluster1,stat
#tomcata ，这里定义tomcata主机
worker.tomcata.host=192.168.0.201
worker.tomcata.port=8009
worker.tomcata.type=ajp13
worker.tomcata.lbfactor=2
#tomcab ，这里定义tomcatb主机
worker.tomcatb.host=192.168.0.202
worker.tomcatb.port=8009
worker.tomcatb.type=ajp13
worker.tomcatb.lbfactor=2 #定义主机权重
#balance ，定义集群属性
worker.lbcluster1.type=lb
worker.retries=3
worker.lbcluster1.sticky_session=0 #这里定义session信息的粘滞、绑定，零代表不绑定，1代表绑定
worker.lbcluster1.balance_workers=tomcata,tomcatb
#monitor status ，定义状态输出因而
worker.stat.type=status
|
1
2
3
4
5
6
7
8
9
10
11
12
| [iyunv@httpd conf.d]# vim uriworkersmap.properties
/*=lbcluster1
/jkstatus=stat
!/*.jpg=lbcluster1
!/*.gif=lbcluster1
!/*.png=lbcluster1
!/*.bmp=lbcluster1
!/*.html=lbcluster1
!/*.htm=lbcluster1
!/*.css=lbcluster1
!/*.js=lbcluster1
#这个文件里定义了向后转发的规则，访问网站根下的所有资源都交给集群lbcluster1来处理，而一些静态文件就httpd本地处理了。
|
最后重新启动httpd服务，确认mod_jk模块正确加载：
1
2
3
4
| [iyunv@httpd conf.d]# service httpd restart
[iyunv@httpd conf.d]# tail /var/log/httpd/mod_jk.log
[Tue May 05 17:02:04.876 2015] [8161:140100989429728] [info] init_jk::mod_jk.c (3383): mod_jk/1.2.40 initialized
#先把日志级别设置成info，能看到上边的信息就证明mod_jk模块已正确加载。
|
3、测试

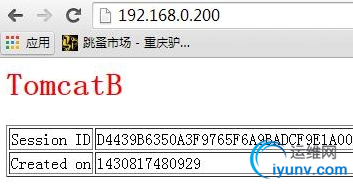

通过访问httpd（192.168.0.200）主机来测试看能否能访问到我们部署在TomcatA和TomcatB上的项目，
先是访问到了TomcatA主机，再一刷新又访问到了TomcatB主机，这是因为在workers.properties文件中的worker.lbcluster1.sticky_session的值是“0”，表示没有启用session绑定功能，如果我们部署的部署只是供浏览，那没什么问题，如果站点是一个需要用户登陆的站点，那被mod_jk分发到不同的的后端tomcat上时会要求用户重新登陆的，所以在这种场景下应该设置成“1”，启用session绑定功能。
4、总结
利用apache的mod_jk模块实现tomcat的负载均衡时apache与tomcat的通信是采用ajp协议，所以整个环境测试好后，可把后端的两台tomcat服务器的http的connector禁用掉，在负载均衡集群环境下后端的各tomcat服务器在server.xml主配置文件中的Engine容器中一定要加上“jvmRote="集群列表中定义的名称""。
|
|
|
|
|
|
|
|
|
