tomcat进阶

chenjiali

Tomcat是由Apache软件基金会下属的Jakarta项目开发的一个Servlet容器，按照Sun Microsystems提供的技术规范，实现了对Servlet和JavaServer Page（JSP）的支持，并提供了作为web服务器的一些特有功能，如Tomcat管理和控制平台、安全域管理和Tomcat阈等。但是不能将Tomcat和Apache HTTP服务器混淆，Apache HTTP服务器时一个用C语言实现的HTTP web服务器，而Tomcat则是由Java编写。
LAMT环境搭建

（1）apache安装
[root@web~]#yum install -y httpd
[root@web~]#systemctl enable httpd #设置开机启动
[root@web~]#systemctl start httpd.service #启动服务
（2）修改配置文件httpd.conf
基于http连接
查看是否有支持http协议的代理模块
[root@web/etc/httpd/conf]#httpd -M |grep http
proxy_http_module (shared)编辑配置文件
[root@web/etc/httpd/conf.d]#vim host.conf
  1
  2         ServerName www.test.com
  3         ProxyRequests off   关闭正向代理
  4         ProxyVia    on     是否记录代理
  5         ProxyPreserveHost on    #开启保留主机名
  6
  7                 Require all granted
  8
  9         ProxyPass / http://192.168.4.61:8080/
10         ProxyPa***everse / http://192.168.4.61:8080/
11
12                 Require all granted
13
14 重启服务测试
[root@web/etc/httpd/conf.d]#systemctl restart httpd.service

基于AJP协议连接
查看是否加载了支持ajp协议的反向代理模块
[root@web/etc/httpd/conf]#httpd -M |grep ajp
proxy_ajp_module (shared)编辑配置文件
[root@web/etc/httpd/conf.d]#vim host.conf
  1
  2         ServerName www.test.com
  3         ProxyRequests off
  4         ProxyVia    on
  5         ProxyPreserveHost on
  6
  7                 Require all granted
  8
  9         ProxyPass / ajp://192.168.4.61:8009/
10         ProxyPa***everse / ajp://192.168.4.61:8009/
11
12                 Require all granted
13
14 重启服务测试

后续的安装和LNMT的安装方法一样，就不再累述。
8、LNMT实现Jsprun论坛
mariadb
[root@mysql~]#yum install -y mariadb-server #安装mariadb服务
[root@mysql~]#systemctl enable mariadb.service #设置为开机启动
[root@mysql~]#systemctl start mariadb #启动服务
[root@mysql~]#mysql_secure_installation #安全初始化
[root@mysql~]#mysql -uroot -p #创建使用的数据库
MariaDB [(none)]> CREATE DATABASE jsprun;
MariaDB [(none)]> GRANT ALL ON jsprun.* TO joah@'192.168.4.63' IDENTIFIED By '123456';

tomcat

[root@tomcat~]#yum install -y java-1.8.0-openjdk #安装java运行环境
[root@tomcat~]#java -version #查看是否安装成功
[root@tomcat~]#yum install -y tomcat tomcat-admin-webapp tomcat-docs-webapp tomcat-lib tomcat-webapps#安装所需要的包
[root@tomcat~]#unzip JspRun\!_6.0.0_Source_UTF8.zip #解压此包
[root@tomcat~]#cp JspRun\!_6.0.0_Source_UTF8/source/WebRoot/ /usr/share/tomcat/webapps/jsprun -a#将此目录下的文件复制到指定目录下
[root@tomcat/usr/share/tomcat/webapps/jsprun]#vim config.properties#修改数据库信息

[root@tomcat/etc/tomcat]#vim server.xml #修改server.xml文件

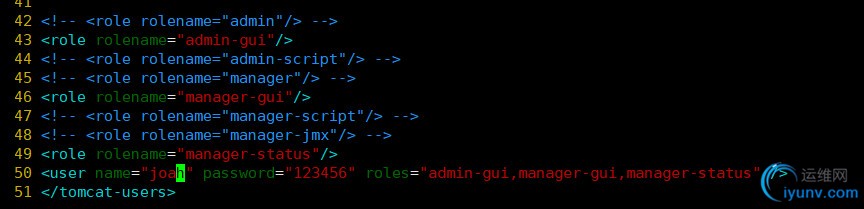

[root@tomcat/etc/tomcat]#vim tomcat-users.xml #开启管理功能

[root@tomcat/etc/tomcat]#systemctl enable tomcat.service#设置为开机启动
[root@tomcat/etc/tomcat]#systemctl start tomcat.service#启动tomcat服务

nginx

安装并启动服务
[root@nginx~]#yum install -y nginx
[root@nginx~]#systemctl enable nginx
[root@nginx~]#systemctl start nginx
修改配置文件
[root@nginx/etc/nginx/conf.d]#vim nginx-tomcat.conf
  1 server {
  2         listen 80;
  3         server_name www.test.com;
  4         root /usr/share/tomcat/webapps/jsprun;
  5         location / {
  6                 index index.jsp;
  7                 proxy_pass http://192.168.4.63:8080;
  8         }
  9         location ~* \.(jsp|do)$ {
10                 proxy_pass http://192.168.4.63:8080;
11         }
12 }[root@nginx/etc/nginx/conf.d]#nginx -t #语法检测
重启服务测试

点击下一步等 会出现图中红框的内容表示不可写

修改配置文件并使其文件有写权限和执行权限
[root@tomcat/usr/share/tomcat/webapps/jsprun]#chmod 777 config.properties templates/ attachments/ customavatars/ forumdata/ -R

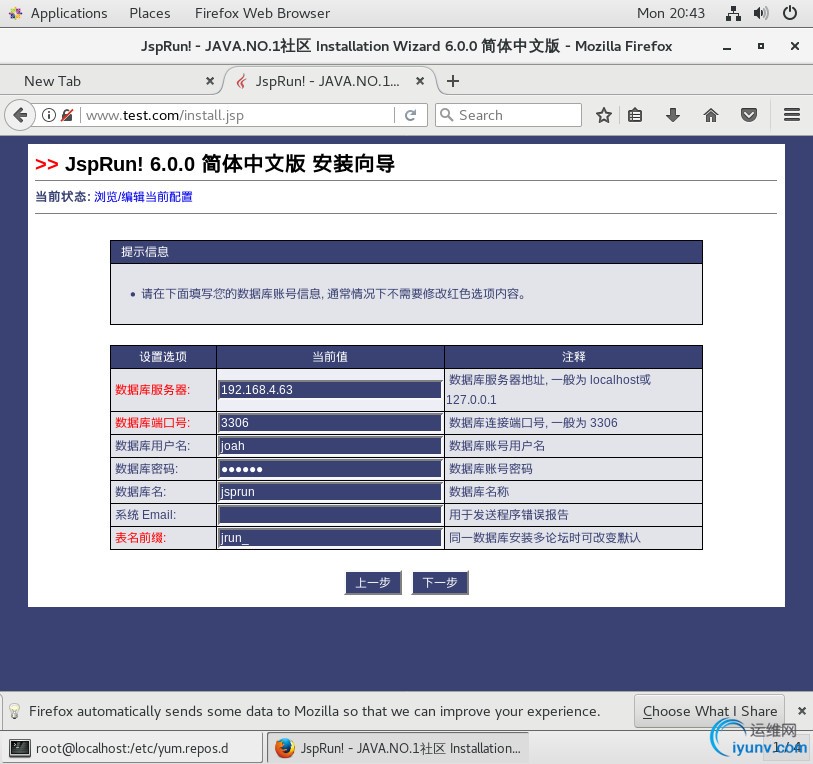

图中显示数据库的内容我们已经在config.properties配置文件中修改了，所以这里不需要修改了，如果安装之前没有修改此内容要正确填写即可，点击下一步安装完成

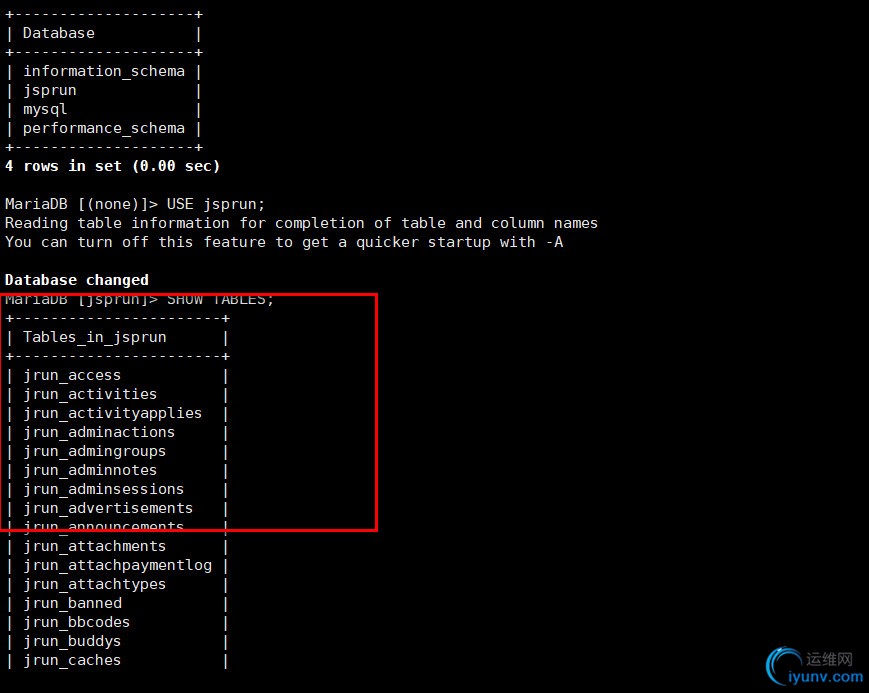

我们去数据库查看生成的表

如何实现动静分离呢？
[root@nginx/etc/nginx/conf.d]#vim nginx-tomcat.conf
  1 server {
  2         listen 80;
  3         server_name www.test.com;
  4         root /usr/share/tomcat/webapps/jsprun;
  5         location ~* \.(gif|png|jpeg|bmp|jpg|html|htm)$ {
  6                 proxy_pass http://192.168.4.65:80;
  7         }
  8         location ~* \.(jsp|do)$ {
  9                 proxy_pass http://192.168.4.63:8080;
10         }
11 }[root@nginx/etc/nginx/conf.d]#systemctl restart nginx.service
将jsprun中image拷贝到apache中/var/www/html目录下
[root@tomcat/usr/share/tomcat/webapps/jsprun]#scp -pr images/* 192.168.4.65:/var/www/html
测试
这里的动静分离其实是将图片和html等结尾的文件专门存放在apache服务器上，而不是实现真正的分离。
五、会话保持
保证同一个用户相关的访问请求被分配到同一台服务器上。
1、会话保持的类型
（1）session sticky
与调度器有关
不同调度器实现方式
nginx：ip_hash
haproxy：source
lvs：sh（2）session cluster：delta session manager

如上图所示，就是session cluster工作原理：基于IP组播来完成session复制
Tomcat会话复制分类：
全局会话复制：利用Delta Manager复制会话中的变更信息到集群中的所有其他节点
非全局复制：使用backup Manager进行复制，它会把session复制给一个指定的备份节点此中session保持一般不超过6个节点，如果小型可以使用。
（3）session server：redis（store），memcached（cache）

如图所示为此中会话保持的工作原理，基于共享会话实现
上述两种与server端有关
2、Tomcat Cluster（Session）
（1）httpd+tomcat cluster
前提：
httpd：mod_proxy,mod_proxy_http,mod_proxy_balancer
tomcat cluster :http connector
实战

同步时间

[root@tomcatA~]#ntpdate 172.18.0.1
[root@tomcatA~]#vim /etc/chrony.conf

修改hosts文件

[root@tomcatA~]#vim /etc/hosts
  3 192.168.4.62 tomcatA
  4 192.168.4.63 tomcatB

基于密钥连接

[root@tomcatA~]#ssh-keygen
Generating public/private rsa key pair.
Enter file in which to save the key (/root/.ssh/id_rsa):
Enter passphrase (empty for no passphrase):
Enter same passphrase again:
Your identification has been saved in /root/.ssh/id_rsa.
Your public key has been saved in /root/.ssh/id_rsa.pub.
The key fingerprint is:
SHA256:z+CBC0/eQP/sW9O+TqUXn6DCxR1j6Wt/XAyvuHMMW9E root@tomcatA
The key's randomart image is:
+---[RSA 2048]----+
|                 |
|              .  |
|      .      = . |
|     . o  . + = E|
|    . + S  o + *.|
|     = =.B. o.+oB|
|      + oo=.oO+++|
|         ...=+=.o|
|          o..=+o.|
+----[SHA256]-----+[root@tomcatA~]#ssh-copy-id -i /root/.ssh/id_rsa.pub tomcatB
tomcatB：
[root@tomcatB~]#ssh-keygen
[root@tomcatB~]#ssh-copy-id -i /root/.ssh/id_rsa.pub tomcatA
tomcatB中的其他配置都和tomcatA配置相同这里就不累述

安装jdk环境

[root@tomcatB~]#yum install -y java-1.8.0-openjdk

tomcat安装及配置

[root@tomcatA~]#yum install -y tomcat-docs-webapp tomcat-lib tomcat-webapps tomcat
[root@tomcatA~]#systemctl enable tomcat
[root@tomcatA~]#systemctl start tomcat
配置一个示例程序
[root@tomcatA/usr/share/tomcat/webapps]#mkdir test/{WEB-INF,classes,lib} -pv
[root@tomcatA/usr/share/tomcat/webapps/test]#vi index.jsp


        TomcatA

                TomcatA.magedu.com


                                Session ID




                                Created on




[root@tomcatB/usr/share/tomcat/webapps]#mkdir test/{WEB-INF,classes,lib} -pv
[root@tomcatB/usr/share/tomcat/webapps/test]#vi index.jsp

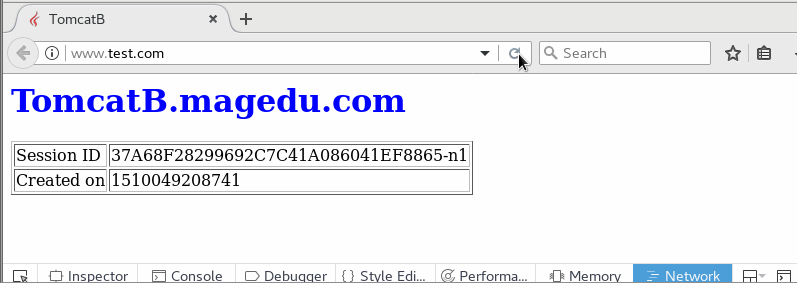

        TomcatB

                TomcatB.magedu.com


                                Session ID




                                Created on




[root@tomcatA/usr/share/tomcat/webapps]#vim /etc/tomcat/server.xml#在host中添加如下内容

[root@tomcatA/usr/share/tomcat/webapps]#systemctl restart tomcat.service#重启测试


至此tomcatA和tomcatB配置完成

http安装及配置

查看是否已经加载所需要的模块
[root@httpd/etc/httpd/conf.d]#httpd -M |grep proxy
安装及配置成开启启动并启动服务
[root@httpd~]#yum install -y httpd
[root@httpd~]#systemctl enable httpd.service
[root@httpd~]#systemctl start httpd.service
修改配置文件并实现http调度功能
[root@httpd/etc/httpd/conf]#vim httpd.conf
354 Include conf.d/tomcat-host.conf
[root@httpd/etc/httpd/conf.d]#vim tomcat-host.conf

BalancerMember http://192.168.4.62:8080
BalancerMember http://192.168.4.63:8080
ProxySet lbmethod=byrequests


    ServerName www.test.com
    ProxyVia on
    ProxyRequests off
    ProxyPreserveHost on

        Require all granted

    ProxyPass / balancer://tcsrvs/
    ProxyPa***everse / balancer://tcsrvs/

        Require all granted



选项说明：
ProxyPreserveHost {on|off}：如果启用此功能，代理会将用户请求报文中的Host行发送给后端服务器，而不再使用PorxyPress指定的服务器地址。如果在反向代理中支持虚拟主机，则需开启此项。
ProxyVia：{on|off|full|block}：用于控制在http首部是否使用Via，主要用于在多级代理中控制代理请求的流向。
    off：不开启此功能
    on：表示每个请求和响应报文均添加Via
    full：表示每个Via都会添加当前apache服务器的版本信息
    block：表示每个代理请求报文中的Via都会被移除
ProxyRequests {on|off}：是否开启apache正向代理的功能；启用此项时为了代理http协议需启用mod_proxy_http模块
ProxyPass [path] !|URL [key=value ...]：将后端服务器某URL与当前服务器的某虚拟路径关联起来作为提供服务的路径。
    path：当前服务器上的某虚拟路径
    URL：后端服务器上某URL路径
注意：如果path以“/”结尾，则对应的URL也必须"/"结尾。
    key类型
        min：连接池的最小容量
        max：连接池最大容量
        loadfactor：用于负载均衡集群配置中，定义对应后端服务器的权重
        retry：当apache将请求发送至后端服务器得到错误响应时等待多长时间以后重试
**lbmethod类型**
    byrequests：基于权重将统计请求个数进行调度
    bytraffic：基于权重的流量计数调度
    bybusyness：通过考量每个后端服务器的当前负载进行调度
maxattempts：放弃请求之前实现故障转义的次数，默认为1，其最大值不应该大于总的节点数
nofailover {on|off}
    on：表示后端服务器故障时，用户的session将损坏
stickysession：调度器的sticky
ProxyPa***everse：用于让apache调整HTTP重定向响应报文中的Location、Content-Location及URI标签所对应的URL，在反向代理环境中必须使用此指令避免重定向报文绕过proxy服务器。

BalancerMember [balancerurl] url [key=value [key=value...]]
    status:
        D:设置不可用disabled
        S：设置为stopped
        I：忽略错误，请求还会往此主机上调
        H：如果别的主机不可用时启用相当于backup
        E：设置为error状态
        N：仅仅接受seesion sticky请求实现会话粘性
[root@httpd/etc/httpd/conf.d]#vim tomcat-host.conf
  1 Header add Set-Cookie "ROUTEID=.%{BALANCER_WORKER_ROUTE}e;path=/" env=BALANCER_ROUTE_CHANGED
  2
  3         BalancerMember http://192.168.4.62:8080 route=tomcatA loadfactor=1
  4         BalancerMember http://192.168.4.63:8080 route=tomcatB loadfactor=2
  5         ProxySet lbmethod=byrequests
  6         ProxySet stickysession=ROUTEID
  7
  8
  9
10         ServerName www.test.com
11         ProxyVia on
12         ProxyRequests off
13         ProxyPreserveHost on
14
15                 Require all granted
16
17         ProxyPass / balancer://tcsrvs/
18         ProxyPa***everse / balancer://tcsrvs/
19
20                 Require all granted
21
22
至此我们就实现的session sticky
实现管理功能
24  25 SetHandler balancer-manager 26 ProxyPass ! 27 Require all granted 28

这里为了测试方便我们设置成了所有用户都可以访问，在实际生产中需要指定特定IP访问。
显示状态信息
[root@httpd/etc/httpd/conf.d]#vim tomcat-host.conf
29
30         ProxyPass !
31         SetHandler server-status
32         Require all granted
33 重启服务器测试

（2）httpd+tomcat cluster
前提：
httpd:mod_proxy,mod_proxy_ajp,mod_proxy_balancer
tomcat cluster:ajp connecotr
实战

前面的步骤都和上述配置相同
编辑tomcat-host.conf配置文件

[root@httpd/etc/httpd/conf.d]#vim tomcat-host.conf
  1 Header add Set-Cookie "ROUTEID=.%{BALANCER_WORKER_ROUTE}e;path=/" env=BALANCER_ROUTE_CHANGED
  2
  3         BalancerMember ajp://192.168.4.62:8009 route=tomcatA loadfactor=1
  4         BalancerMember ajp://192.168.4.63:8009 route=tomcatB loadfactor=2
  5         ProxySet lbmethod=byrequests
  6         ProxySet stickysession=ROUTEID
  7
  8
  9
10         ServerName www.test.com
11         ProxyVia on
12         ProxyRequests off
13         ProxyPreserveHost on
14
15                 Require all granted
16
17         ProxyPass / balancer://tcsrvs/
18         ProxyPa***everse / balancer://tcsrvs/
19
20                 Require all granted
21
22
23
24
25         SetHandler balancer-manager
26         ProxyPass !
27         Require all granted
28
29
30         ProxyPass !
31         SetHandler server-status
32         Require all granted
33 （3）httpd+tomcat cluster
前提：
httpd:mod_jk
tomcat cluster:ajp connector
此种方法现在不常用就不介绍了...
（4）nginx+tomcat cluster
实战

nginx安装并设置为开机启动

[root@httpd~]#yum install -y nginx
[root@httpd~]#systemctl enable nginx
[root@httpd~]#systemctl start nginx

修改配置文件实现调度功能

[root@httpd/etc/nginx/conf.d]#vim tomcat-nginx.conf
  1 upstream tomsrvs {
  2         server 192.168.4.62:8080 ;
  3         server 192.168.4.63:8080 ;
  4 }
  5
  6 server {
  7         listen 80;
  8         server_name www.test.com;
  9         location /{
10                 proxy_pass http://tomsrvs;
11         }
12 }基于ip_hash实现会话粘性
[root@httpd/etc/nginx/conf.d]#vim tomcat-nginx.conf
  1 upstream tomsrvs {
  2         server 192.168.4.62:8080 ;
  3         server 192.168.4.63:8080 ;
  4         ip_hash;
  5 }
  6
  7 server {
  8         listen 80;
  9         server_name www.test.com;
10         location /{
11                 proxy_pass http://tomsrvs;
12         }
13 }
基于hash key 实现
基于指定的key的hash表来实现对请求的调度
  1 upstream tomsrvs {
  2         server 192.168.4.62:8080 ;
  3         server 192.168.4.63:8080 ;
  4         hash $remote_addr consistent;
  5 }
  6
  7
  8
  9 server {
10         listen 80;
11         server_name www.test.com cookie;
12         location /{
13                 proxy_pass http://tomsrvs;
14         }
15 }3、tomcat session replication cluster

在tomcat服务器上进行配置

[root@tomcatB/etc/tomcat]#vi server.xml
     #添加jvmRoute下面的配置可以放在Host、Engine、Context中其作用效果不同
















    [root@tomcatA/etc/tomcat]#cp /etc/tomcat/web.xml /usr/share/tomcat/webapps/test/WEB-INF/
[root@tomcatA/etc/tomcat]#vim /usr/share/tomcat/webapps/test/WEB-INF/web.xml
  23    #添加此内容
重启服务测试

tomcatA和tomcatB的配置相似就不累述。
如果修改/etc/tomcat/web.xml文件时全局配置。
注意的问题：
（1）官方文档上面的配置文件中：

上述少了“/”结尾，记得加上
（2）绑定地址为auto时，会自动解析本地主机名，并解析得出的IP地址作为使用的地址；建议指定IP地址。
4、session server
tomcatA和tomcatB配置相似，这里以tomcatA为例
（1）安装tomcat和memcache并进行配置
[root@tomcatA/etc/tomcat]#yum install -y memcached
[root@tomcatA/etc/tomcat]#systemctl enable memcached
[root@tomcatA/etc/tomcat]#systemctl start memcached
（2）配置tomcat
下载所需要的jar文件
https://github.com/magro/memcached-session-manager/wiki/SetupAndConfiguration
http://owatlfstl.bkt.clouddn.com/2017-11-07_171315.jpg
[root@tomcatA~]#cp *.jar /usr/share/tomcat/lib/
[root@tomcatA/etc/tomcat]#vim server.xml #编辑配置文件
131
132
138
[root@tomcatA/etc/tomcat]#scp server.xml tomcatB:/etc/tomcat/server.xml
[root@tomcatB/usr/share/tomcat/webapps/test]#vim index.jsp编辑index.jsp文件
  1
  2
  3         TomcatB
  4
  5                 TomcatB.magedu.com
  6
  7
  8                                 Session ID
  9
10
11
12
13                                 Created on
14
15
16
17
18 tomcatB同理
[root@tomcatA~]#systemctl restart tomcat

配置http服务器

[root@httpd/etc/httpd/conf.d]#vim tomcat-host.conf
  1
  2         BalancerMember ajp://192.168.4.62:8009  loadfactor=1
  3         BalancerMember ajp://192.168.4.63:8009  loadfactor=2
  4         ProxySet lbmethod=byrequests
  5
  6
  7
  8         ServerName www.test.com
  9         ProxyVia on
10         ProxyRequests off
11         ProxyPreserveHost on
12
13                 Require all granted
14
15         ProxyPass / balancer://tcsrvs/
16         ProxyPa***everse / balancer://tcsrvs/
17
18                 Require all granted
19
20
21
22
23         SetHandler balancer-manager
24         ProxyPass !
25         Require all granted
26
27
28         ProxyPass !
29         SetHandler server-status
30         Require all granted
31 重启http服务
[root@httpd/etc/httpd/conf.d]#systemctl restart httpd
测试

查看是否已有缓存到本地
[root@tomcatA~]#memcached-tool 127.0.0.1:11211 dump

接下来停止tomcatA服务测试

重启启动tomcatA 测试

至此已经实现了session server
序列化工具lavolution实现
memcached-session-manager-tc7-2.1.1.jar
memcached-session-manager-2.1.1.jar
spymemcached-2.12.3.jar
msm-javolution-serializer-2.1.1.jar
javolution-5.4.3.1.jar
[root@memcache~]#scp /etc/tomcat/server.xml tomcatB:/etc/tomcat/server.xml
[root@memcache~]#systemctl restarst tomcat
上述创建站点及测试也相同就不累述
测试

[root@memcache/usr/share/tomcat/lib]#memcached-tool 127.0.0.1:11211 dump

在测试过程中，存在版本不兼容的情况，更换版本即可。
